» » » Усилитель - колонка из маркера
Внешние динамики, USB колонки и спикерфоны и гарнитуры сегодня завоевывают рынок электронных устройств. Неискушенному потребителю бывает непросто разобраться во всех этих новинках. Порой оказывается так, что большая часть из них оказывается невостребованной, ведь каждый гаджет мы подбираем для себя и свои нужды. И тем ценнее наш выбор, если нам предлагают изготовить такое устройство своими руками.
Сегодня мы хотим вам представить мощную внешнюю колонку, сделанную из простого маркера. И это не опечатка, мы действительно дадим вторую жизнь подсохшему и ненужному фломастеру, который обычно выбрасывают потому как уже не пишет!
Чудо техники будет небольшим, но достаточно громким, и обеспечит достойное звучание любимых мелодий, клипов или фильмов прямо с вашего смартфона. Удобен этот гаджет еще и тем, что максимально прост в использовании, и не требует никакого дополнительного программного обеспечения. Достаточно его подключить к разъему для наушников на смартфоне и активировать работу обычной кнопкой-выключателем. А как это устройство сделать своими руками, мы сейчас расскажем.
Усилитель колонка из маркера

Необходимые элементы для самодельной колонки


Большинство электронных запчастей для небольших гаджетов вроде этого берется сегодня на китайской площадке Aliexpress. Наше устройство также не исключение, поэтому для его изготовления автор использовал подходящий инструмент:
  • Небольшой паяльник для пайки мелких печатных плат и деталей;
  • Прецизионное коническое сверло;
  • Техническая бормашина с абразивными насадками.

Разметку проводил другим фломастером, пока еще пригодным для письма).
Стоит отметить, что бормашину и прецизионное сверло автор использовал для большего удобства в работе. Однако их легко заменить на обычный малярный нож и набор подходящих сверл для шуруповерта или дрели. Для соединений элементов понадобятся медные изолированные провода и припой.
Монтаж комплектующих автор осуществил при помощи горячего клея, поскольку без него сегодня не обходится ни одно стоящее электронное изобретение)).
Материалы понадобятся следующие:

Усилитель колонка из маркера

Приступаем к изготовлению чудо-колонки для смартфона

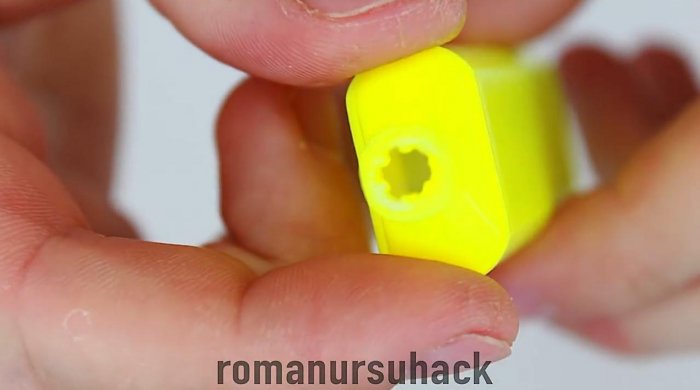

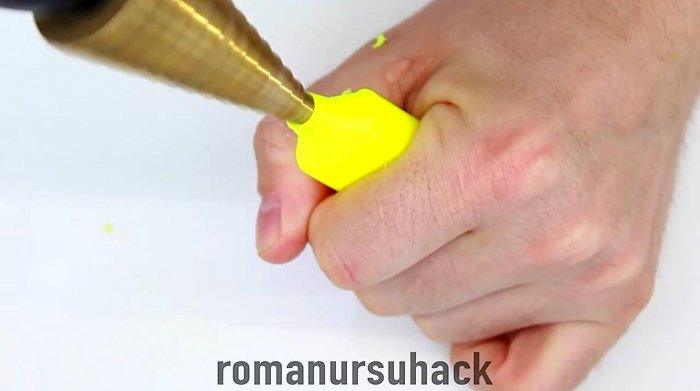

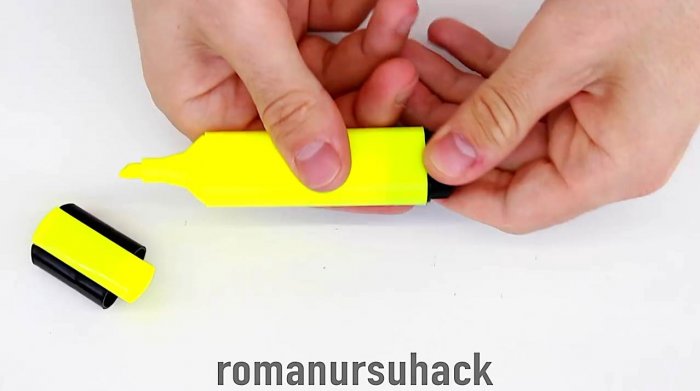

Для начала необходимо подготовить основной компонент нашего устройства – маркер. Корпус его потрошим от начинки. Ножом обрезаем горловину, а входное отверстие рассверливаем сверлом под штекер 3,5 мм. Крышку и колпачок маркера оставляем, они нам тоже понадобятся.
Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

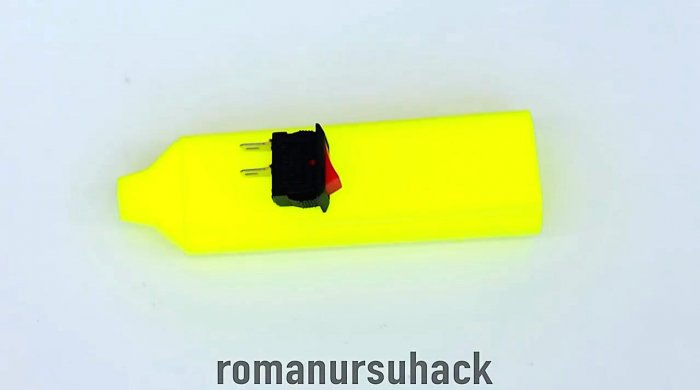

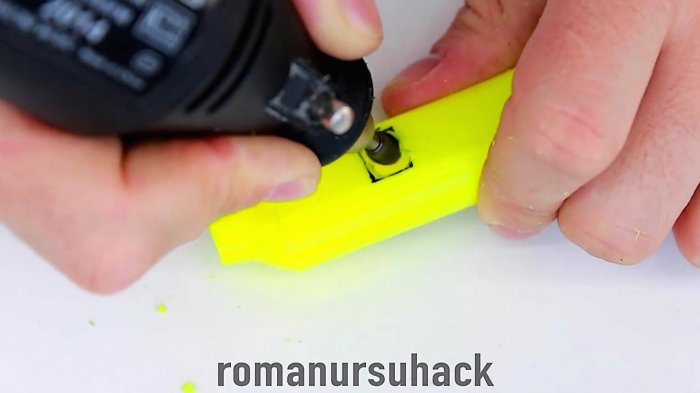

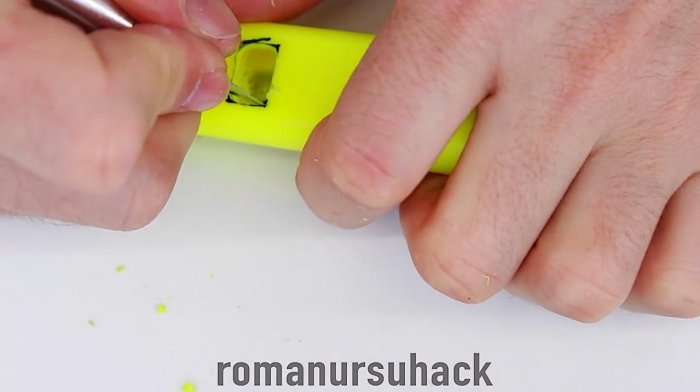

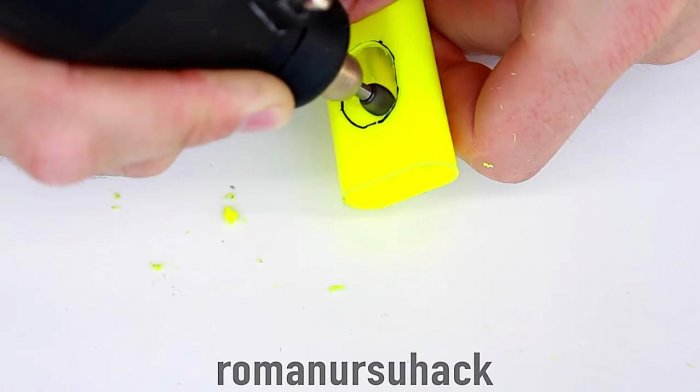

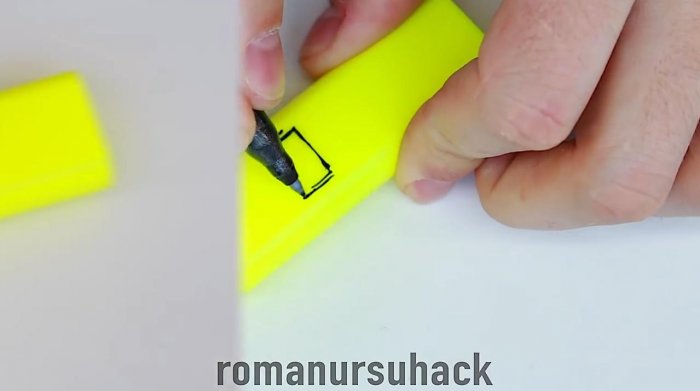

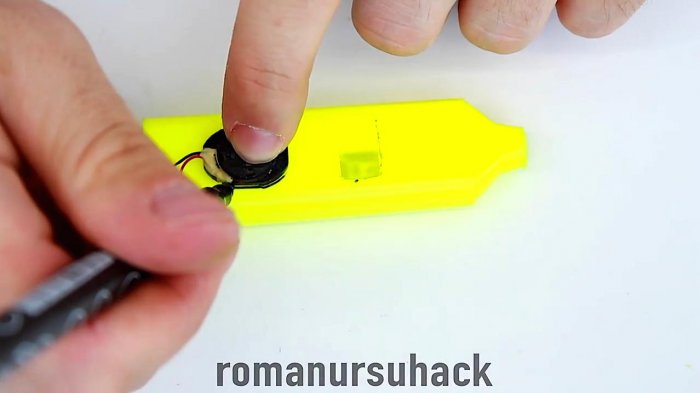

Посадочное отверстие под кнопку-выключатель размечаем маркером поближе к горловине, рассверливаем бормашиной или сверлом, и подрезаем края ножом. Таким же образом подгоняем и динамик.
Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

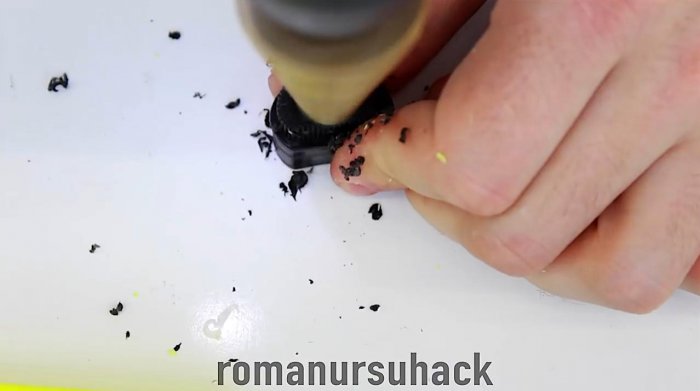

Штатный корпус динамика создаст ненужный объем, поэтому избавляемся от него рассверливая сверлом и вырезая ножом.
Усилитель колонка из маркера

Усилитель колонка из маркера

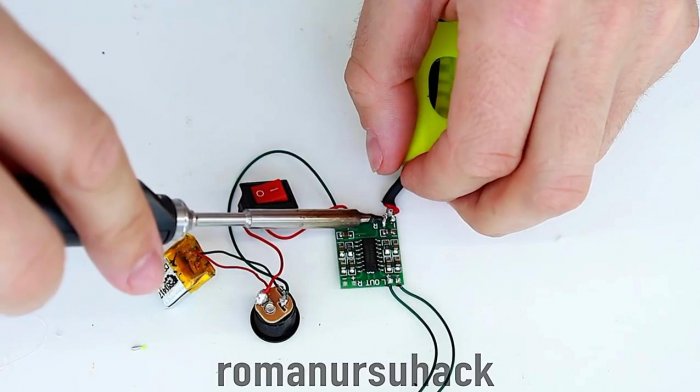

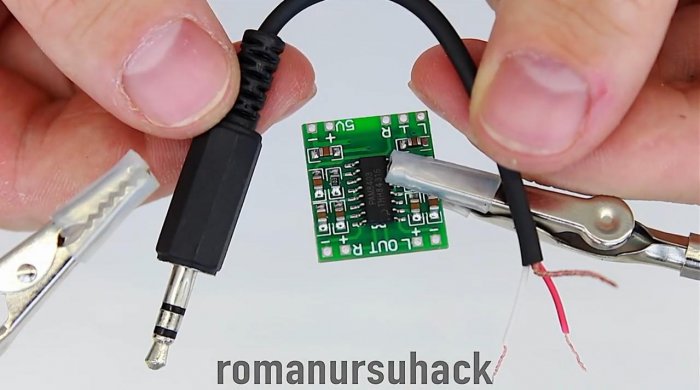

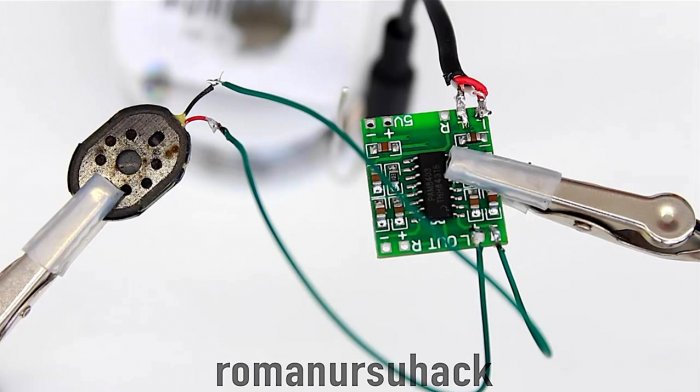

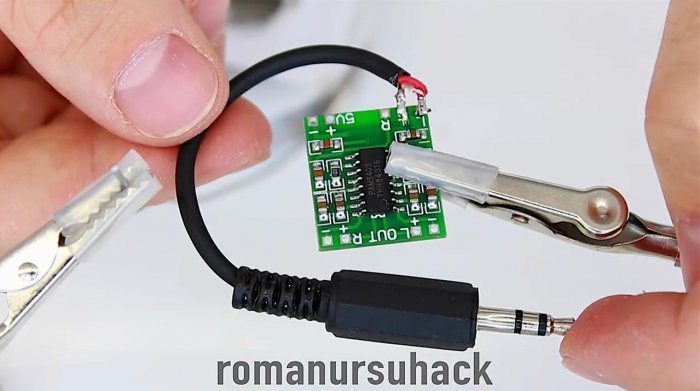

Штекер должен иметь выходные контакты достаточной длины. Их напаиваем на плату модуля цифрового усилителя на вход, а динамик – на выход.
Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

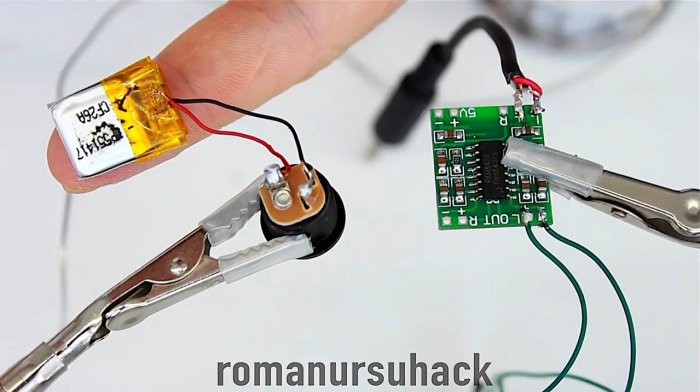

Далее соединяем припоем гнездо зарядки и литий-ионный аккумулятор на 3,7 В, подобранный заранее по размеру.
Усилитель колонка из маркера

Усилитель колонка из маркера

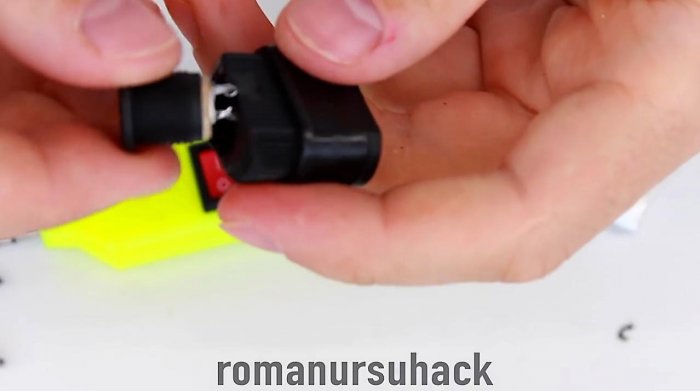

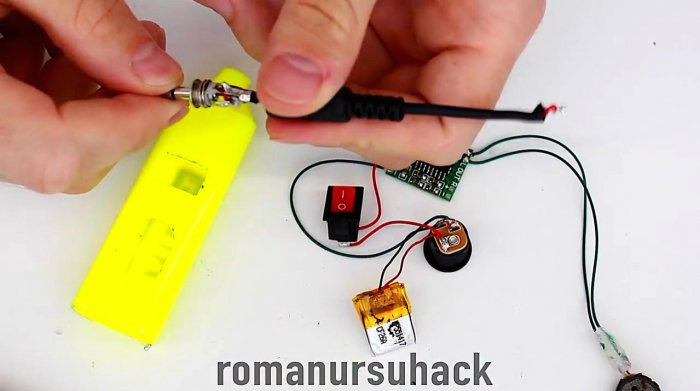

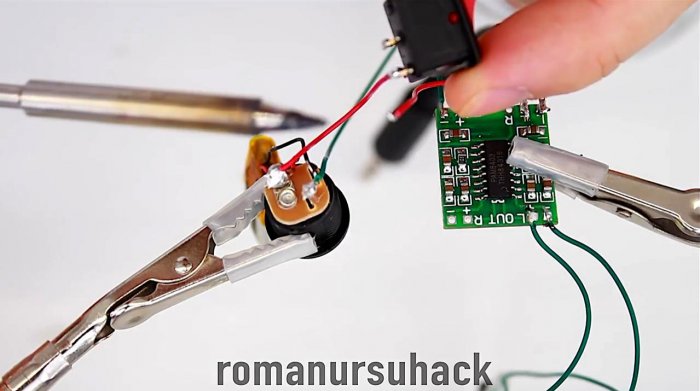

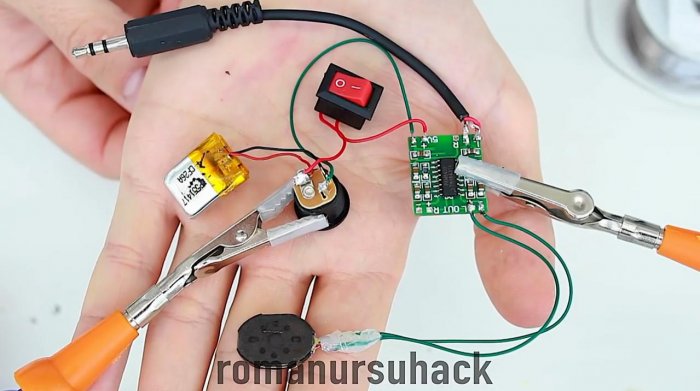

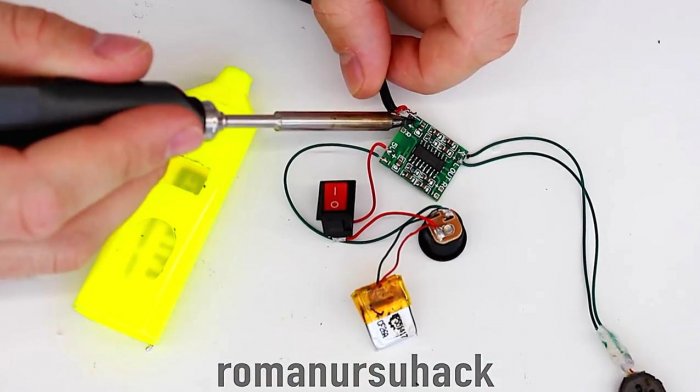

От гнезда зарядки выводим два питающих провода через кнопку на плату усилителя. В разобранном виде схема выглядит следующим образом (фото).
Усилитель колонка из маркера

Усилитель колонка из маркера

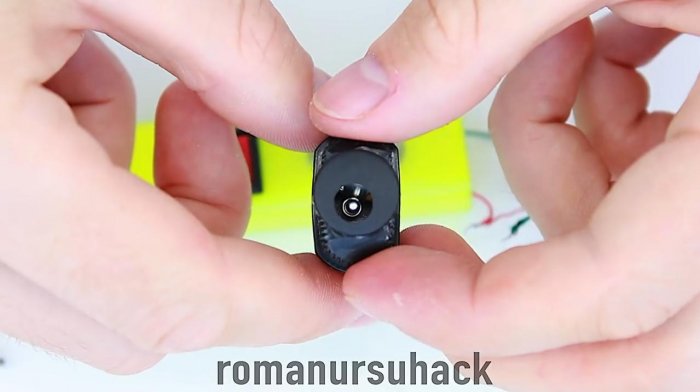

Оплетка штекерного разъема на 5,5 слишком объемная, поэтому автор предпочел удалить ее, отпаяв контакты. После этой процедуры штекер возвращаем на его место.
Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

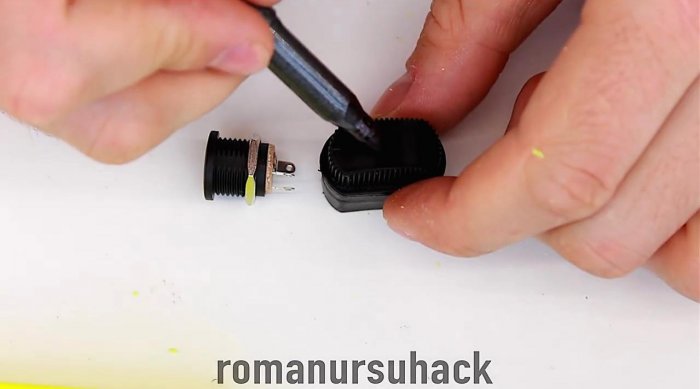

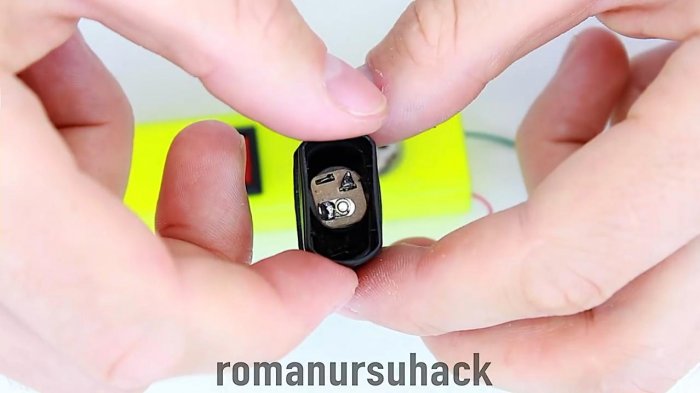

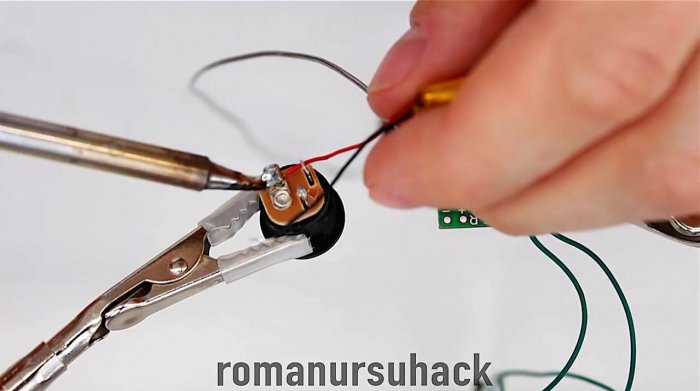

Гнездо зарядки гаджета по задумке автора расположено в задней крышке маркера. Под него рассверливаем отверстие, и садим гнездо на горячий клей. Подключаем его с помощью медной проводки.
Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

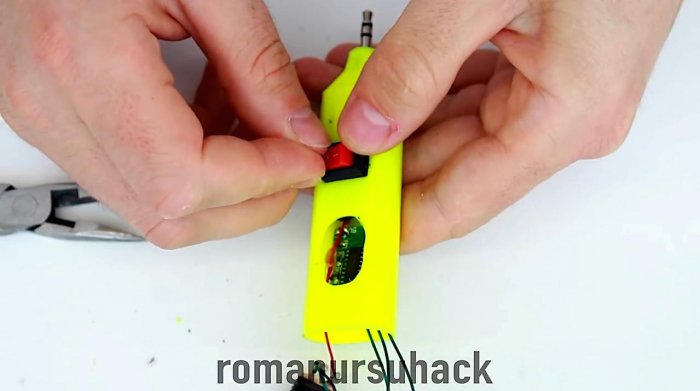

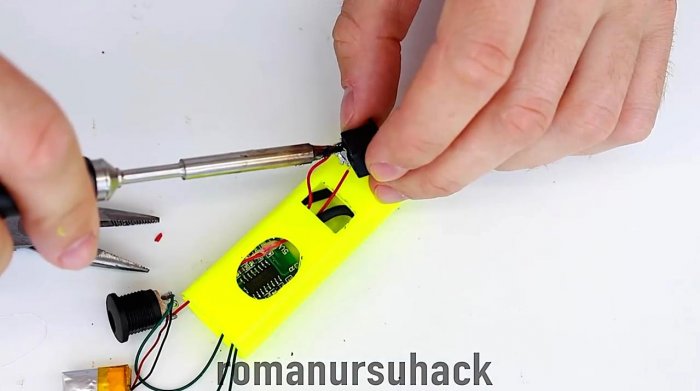

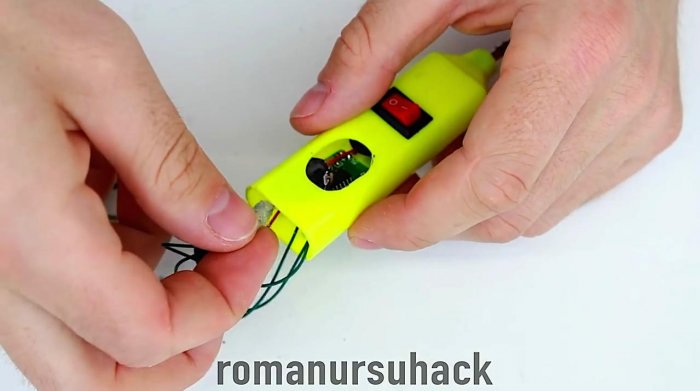

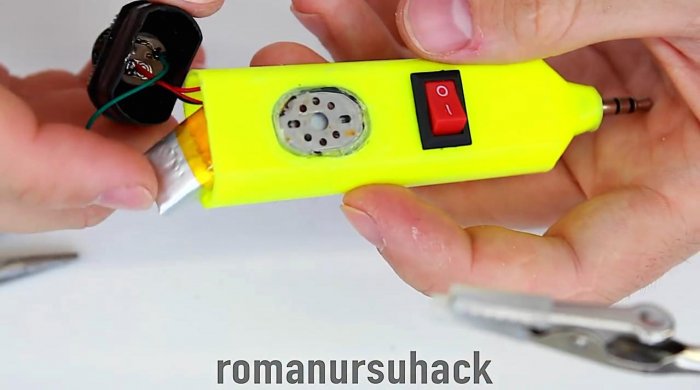

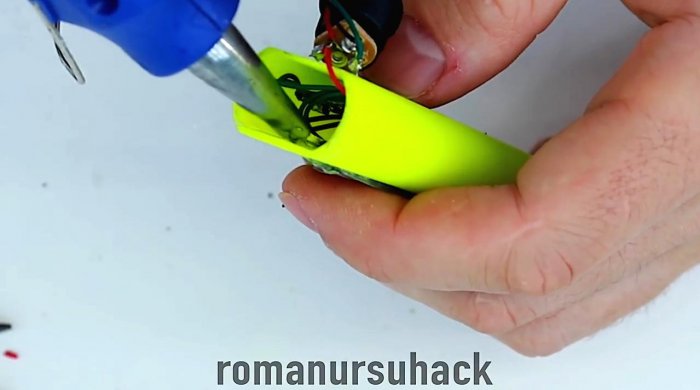

Теперь устройство можно собрать, поместив все элементы в корпус маркера. Сначала монтируем дальний элемент – микрофон, затем кнопку с усилителем. Замыкающим элементов будет штекер, который должен входить плотно в горловину маркера. Закрепляем его и крышку маркера с гнездом для зарядки дополнительно на горячий клей.
Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

Усилитель колонка из маркера

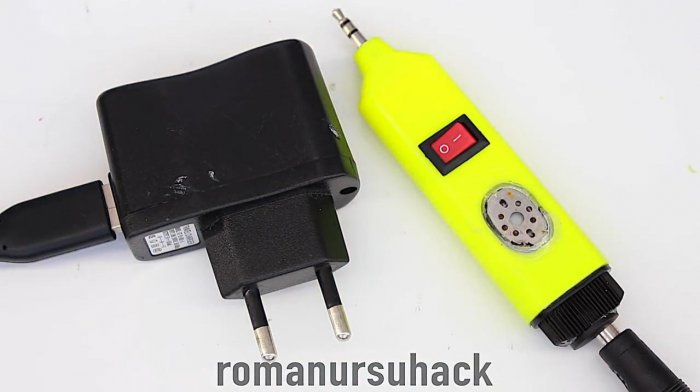

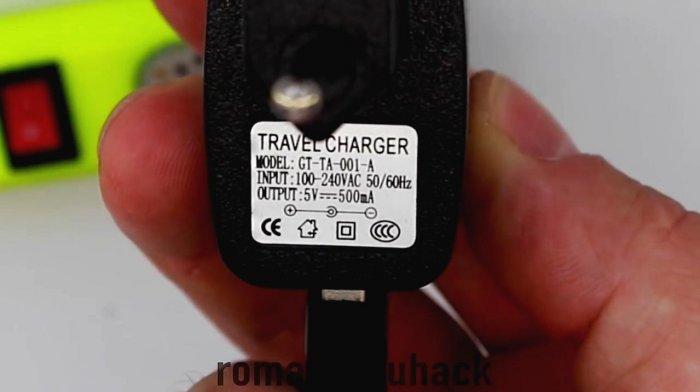

Для зарядки подойдет обычное зарядное устройство следующих номиналов (фото). Подключаем его для зарядки аккумулятора колонки.
Усилитель колонка из маркера

Усилитель колонка из маркера

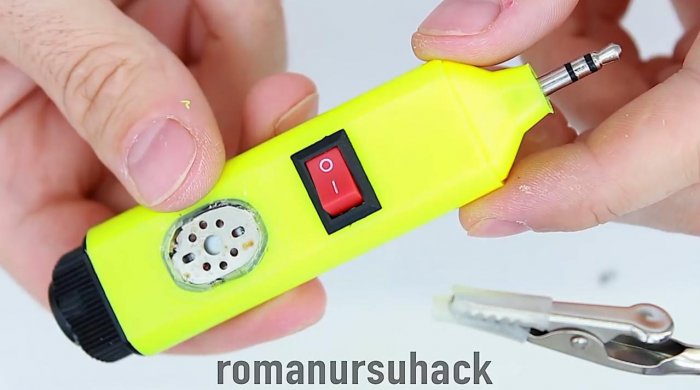

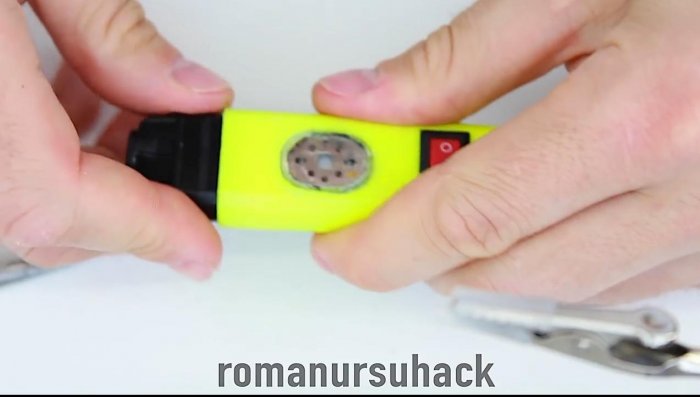

Кнопка на корпусе позволит включать устройство по желанию, когда это необходимо. В закрытом виде такое компактное устройство совсем не отличить от обычного маркера.
Усилитель колонка из маркера

Усилитель колонка из маркера

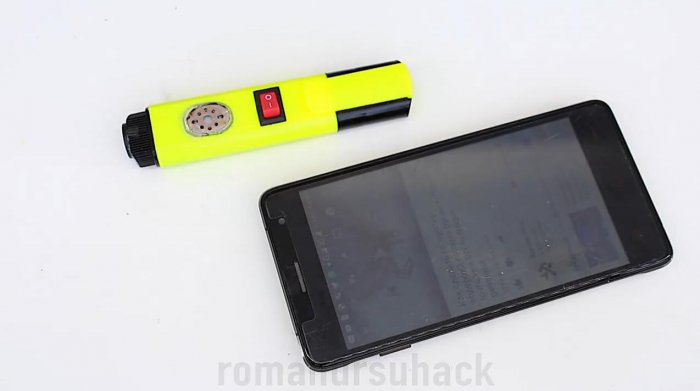

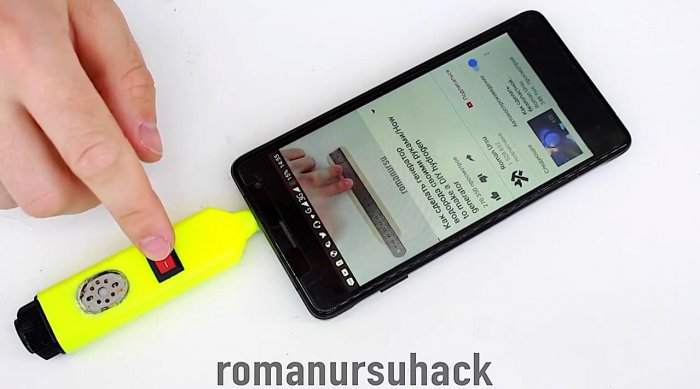

Подключаем колонку в разъем для наушников на смартфоне и наслаждаемся мощным звучанием!
Усилитель колонка из маркера

Усилитель колонка из маркера

Смотрите видео изготовления колонки из маркера
