Торцовка или электрическое стусло часто используется мастерами для ускорения процесса обрезки различных деталей. Его облюбовали не только большие производства, но и частные мастерские. Ведь им можно легко и быстро отпилить практически любой ходовой материал – дерево, пластик, металл и т.д.
Профессиональные маятниковые пилы представляют собой очень точный инструмент, поскольку в этом его и прелесть. Обычный распил можно сделать чем угодно, например, болгаркой, лобзиком или ножовкой. Торцовка же пилит строго под заданным углом, что очень важно при изготовлении металлических конструкций, мебели или пластиковых окон.
Стоит такой профессиональный инструмент достаточно дорого. Мы предлагаем вариант самодельной торцовки на основе болгарки. Оборотов у нее достаточно, а ширина диска позволит распилить не одну заготовку, что сделает это приспособление вполне востребованным для любой мастерской.
Стойка для болгарки или маятниковая пила из УШМ

Преимущества маятниковой пилы


  • Точность реза;
  • Возможность обрезать заготовку под произвольным углом;
  • Безопасность работы;
  • Универсальность – можно пилить древесину, пластик, металл;
  • Скорость;
  • Практичность (удобство) работы.

Ресурсы, необходимые для изготовления самодельной торцовки


Материалы:
  • Текстолит, толщина – 1 см;
  • Ось от велосипедной каретки;
  • Болгарка с диском на 230 мм;
  • Отрезок профильной трубы 40х25;
  • Металлические пластины шириной 30-40 мм, толщина 3-4 мм;
  • Пара шариковых подшипников с хомутами;
  • Металлический пруток диаметром 10-12 мм;
  • Упругая пружина;
  • Металлический уголок 30х30 мм;
  • Краска по металлу;
  • Болты, гайки, шайбы.

Инструменты:
  • Болгарка;
  • Электролобзик;
  • Дрель или настольный сверлильный станок;
  • Эпоксидный клей;
  • Сварочный аппарат;
  • Гаечные ключи, плоскогубцы;
  • Рулетка, карандаш.

Процесс изготовления


Станина и подвижный вал

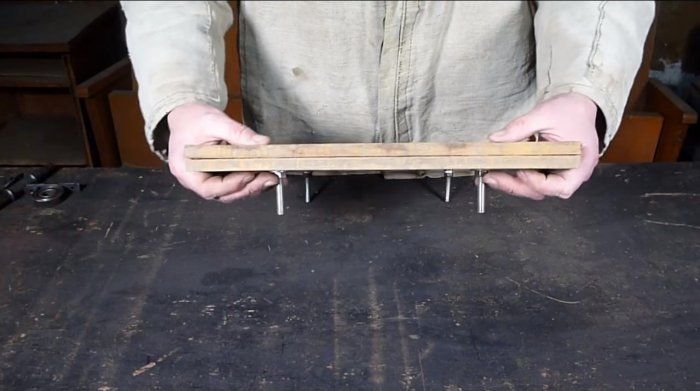

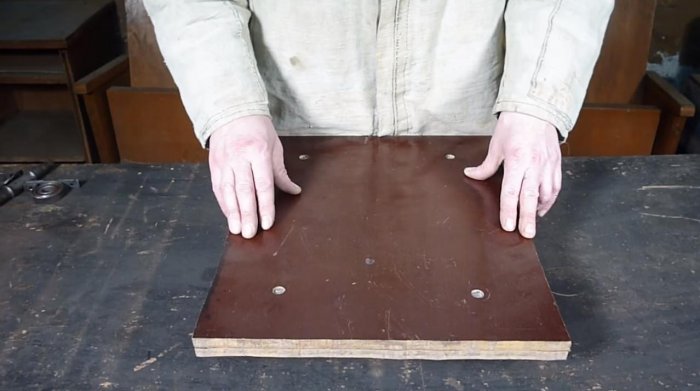

В качестве станины автор выбрал отличный материал – текстолит. Он не горит, не деформируется под влиянием температуры и абсолютно влагостойкий. Два листа текстолита сращены между собой на эпоксидную смолу, и стянуты болтами по углам, которые вдобавок еще и выполняют роль ножек для станка.
Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

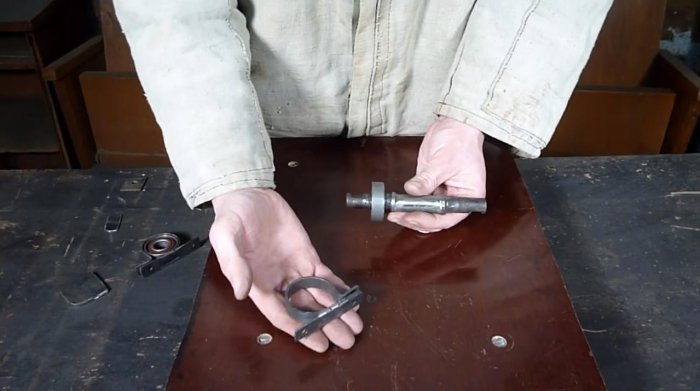

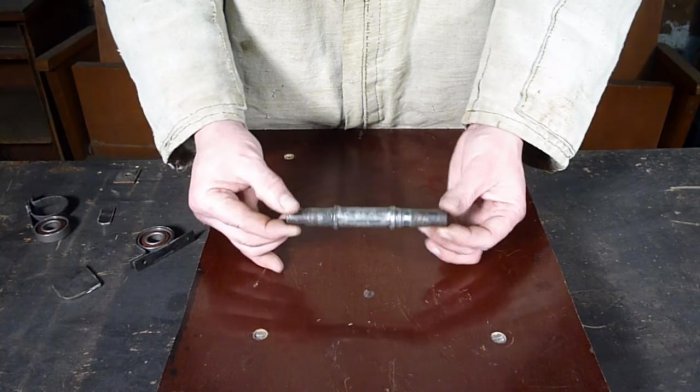

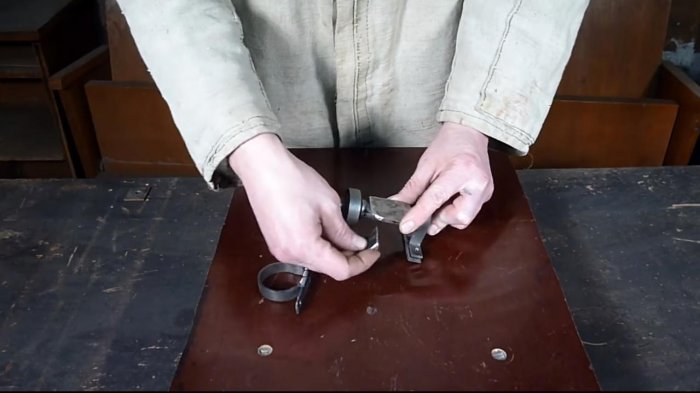

Для подвижного вала рычага подойдет ось от велосипедной каретки. У этой детали имеются выступы, которые используются для насаживания подшипников. Чтобы закрепить подшипники на станине понадобится два хомута. Их можно сделать из любой металлической полосы подходящей ширины.
Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

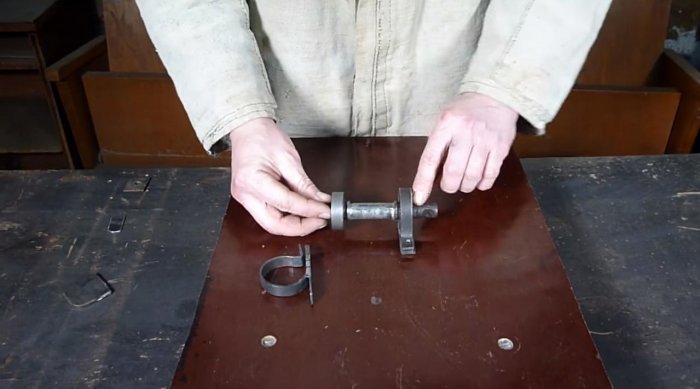

Закрепляем хомутами подвижный вал с подшипниками на болты к станине. Середину оси вала нужно подготовить (зачистить) для сварного соединения с пластиной-переходником на рычаг. Впоследствии она будет усилена ребром жесткости из небольшого отрезка металла.
Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

Изготавливаем рычаг для торцовки

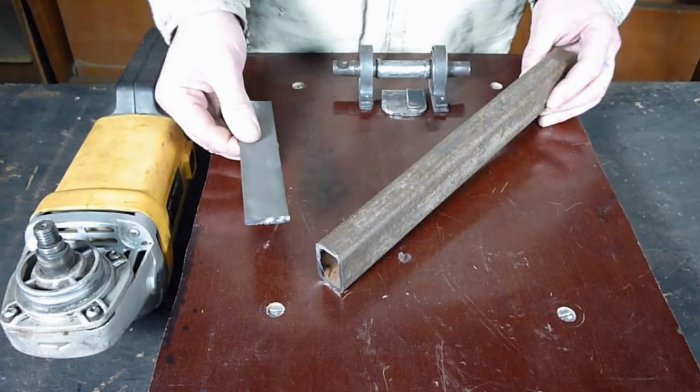

Рычажный механизм производим из профильной трубы. Этот погонаж удобен тем, что имеет строгие грани и правильную форму в сечении, а значит выдержать ровную траекторию наклона болгарки будет несложно.
Стойка для болгарки или маятниковая пила из УШМ

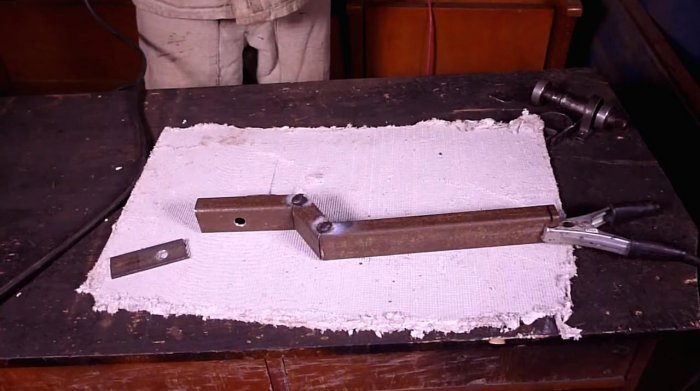

Изогнутая часть равняется размеру редукторной головки болгарки. Ее нарезаем болгаркой и провариваем угловые соединения. Также необходимо сделать и отверстия для крепления инструмента. Поскольку он весит немало, отверстия под крепежные болты должны быть со всех трех плоскостей, которыми болгарка прилегает к рычагу.
Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

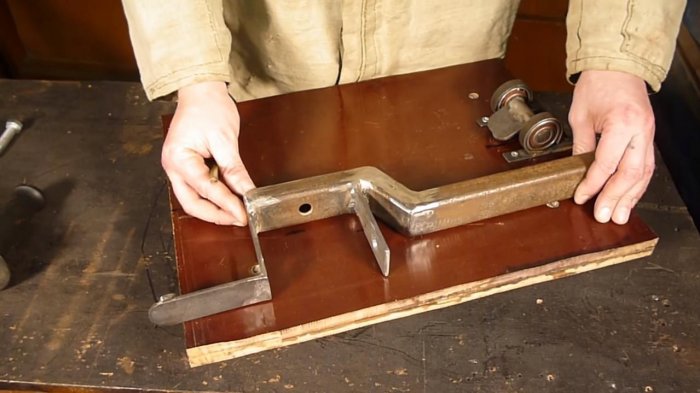

Завершающим элементом будет пластина, размещаемая под прямым углом к оси наклона рычага. В ней будет закреплена рукоять нашей торцовки.
Стойка для болгарки или маятниковая пила из УШМ

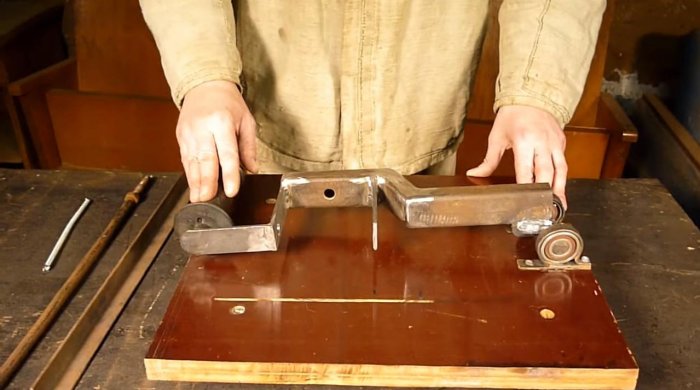

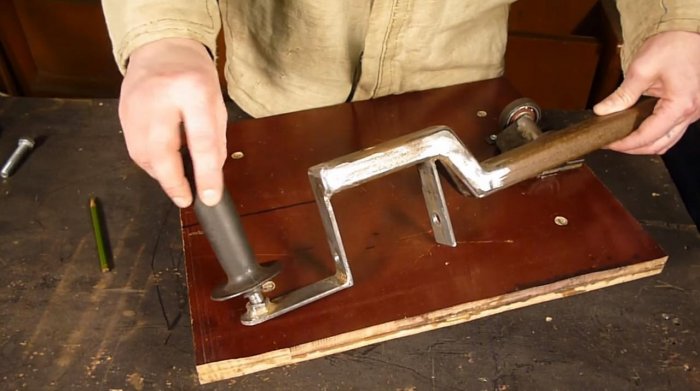

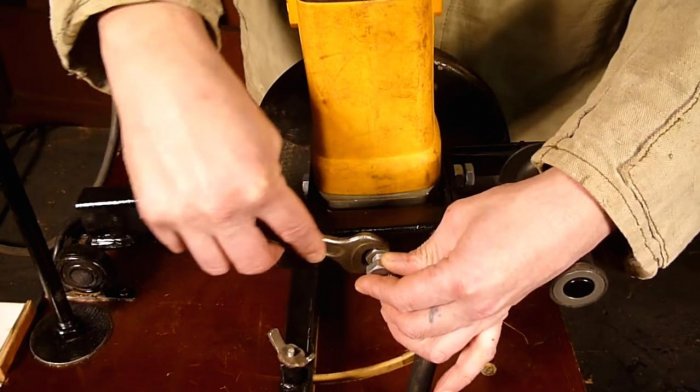

Привариваем на конец рычага пластину-адаптер, и также закрепляем ее на валу. На противоположном конце рычага монтируем рукоятку.
Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

Возвратная стойка, упорная планка


Возвратный механизм рычага на маятниковой пиле выполняют различные пружинные механизмы. В нашем случае это будет очень простой вариант, состоящий из штока и натянутой на рычаг пружины. Нарезаем на конец металлического прутка резьбу глубиной около 5-6 см. Накручиваем гайку до упора, проставляем шайбой и подтягиваем стойку на станине практически вплотную к подшипникам, чтобы не ослаблять пружину. Зажимаем один конец пружины двумя гайками на штоке, а второй цепляем за приваренную гайку на рычаге.
Стойка для болгарки или маятниковая пила из УШМ

Чтобы надежнее размещать заготовки на станине, необходимо сделать упорную планку. Ее изготавливаем из небольшого металлического уголка 30х30 мм. Крепим ее на один болт у самого края разреза, оставленного болгаркой для отметки границы ее работы на станине. Такое крепление позволит изменять угол торцевания относительно упора заготовки в эту планку.
Стойка для болгарки или маятниковая пила из УШМ

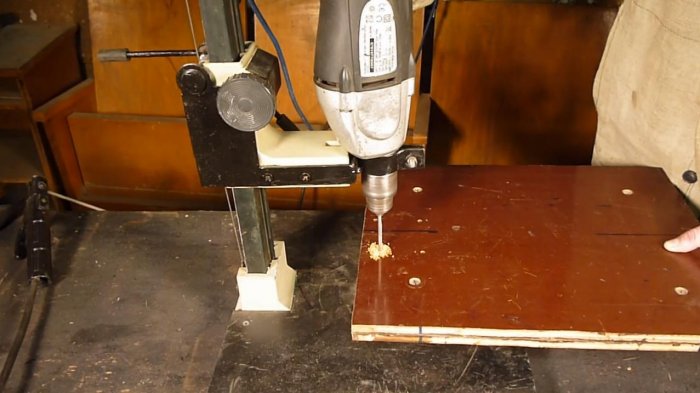

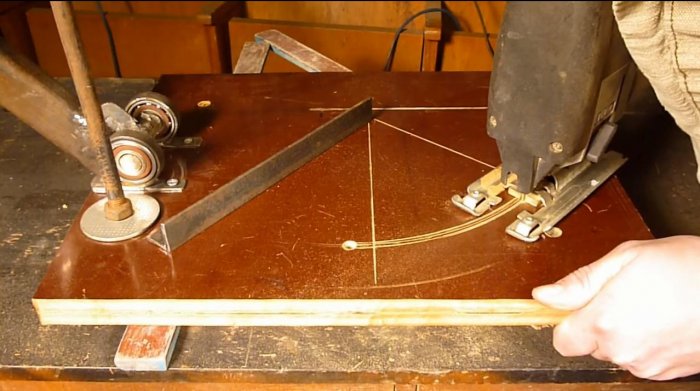

Для фиксации второго края упора также надо сделать отверстие под болтовое соединение. По отверстию отмечаем траекторию движения планки по дуге. Просверливаем для лобзиковой пилки отверстие и делаем канавку лобзиком шириной в свободный ход прижимного болта.
Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

Прижимать упор будет удобнее, если приварить на месте отверстия небольшой отрезок квадратной трубы 15х15 с произвольной шайбой вверху. Болт можно взять подлиннее, чтобы гайка-барашек закручивалась легко и оперативно от руки.
Стойка для болгарки или маятниковая пила из УШМ

Металлические элементы станка необходимо зачистить шлифмашинкой или наждачкой, прогрунтовать, а затем покрасить. Так металл лучше и дольше сохраниться, и будет надежно защищен от коррозии.
Стойка для болгарки или маятниковая пила из УШМ

Электрика


По предложенной автором схеме, монтируем кнопку включения болгарки в рукоятке рычага. На таких УШМ штатная кнопка включения идет без фиксации. Здесь же мы можем поставить ее по своему желанию. Кабель подключения инструмента можно оставить штатным. Его выведем на розетку, которая закреплена в торцевой части станины. Желательно подобрать влагозащищенную для наружных работ, которая убережет соединение и сделает его более долговечным и надежным.

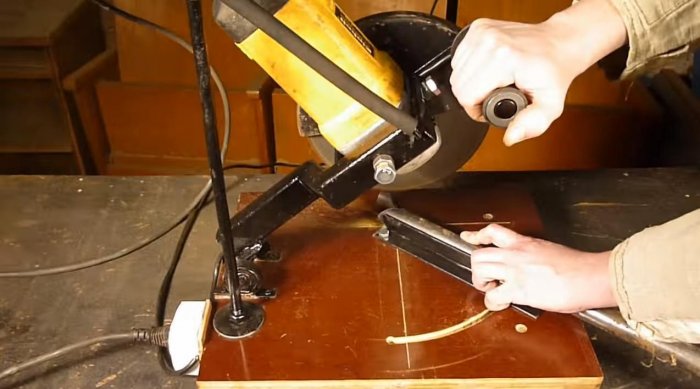

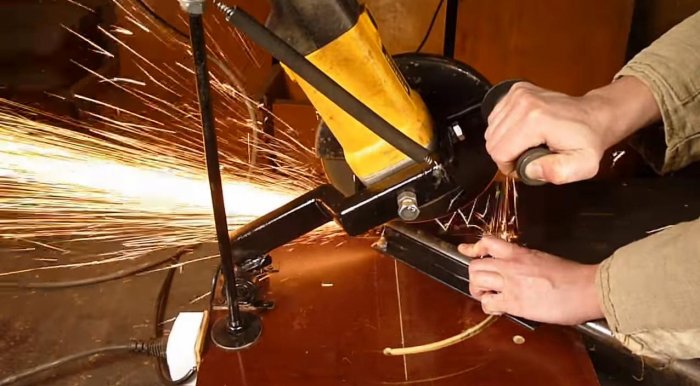

Наша самодельная маятниковая пила готова. Теперь можно зажать в ней болгарку (УШМ), и через удлинитель опробовать в действии.
Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

Вот так, с помощью подручных материалов можно смастерить простой и практичный инструмент, который удобно использовать, например, при работе на объектах.
Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

Стойка для болгарки или маятниковая пила из УШМ

Техника безопасности при работе на самодельной маятниковой пиле


  • Не стоит забывать о технике безопасности работы на таком инструменте. Защитные перчатки и очки необходимо надевать в обязательном порядке;
  • Болгарку нужно расположить так, чтобы горящий абразив от дисков летел от станка, а не на оператора;
  • Кожух болгарки должен быть надежно закреплен и повернут в сторону оператора для его защиты;
  • Не стоит чрезмерно давить на диск при распиловке. Люфт в таком самодельном приспособлении неизбежен, а значит и диск может заклинить или вовсе поломать во время работы.

Смотрите видеоинструкцию
