Полезная самоделка, которая обязательно вам пригодится практически в любом месте где есть USB:
  • Дома для подсветки: можно подключить хоть к компьютеру, хоть к ноутбуку.
  • В походе, на рыбалке или охоте: можно подключить к внешнему аккумулятору (power bank) и освещение в палатке или на улице уже готово!
  • В автомобиле для подсветки: сейчас в каждой магнитоле есть USB вход. Если сделать провод подлиньше, то вообще можно использовать как мобильную смотровую лампу.
  • Есть и не мало других применений.

USB лампочка своими руками

USB лампочка своими руками

USB лампочка своими руками

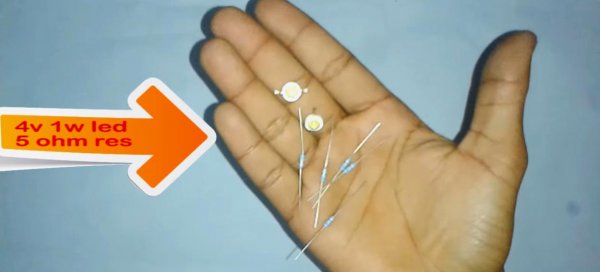

Что понадобиться для USB лампы?


  • USB провод от любой ненужной зарядки.
  • Светодиоды 1-3 Вт мощностью.
  • Пара резисторов 5-500 Ом - сопротивление зависит от яркости свечения светодиодов.
  • Нерабочая светодиодная лампочка на 220 В.

Что понадобиться для USB лампы

Что понадобиться для USB лампы

Изготовление USB лампы

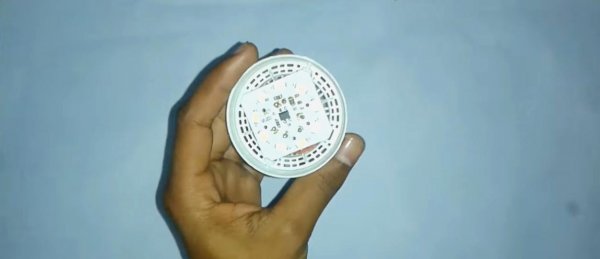

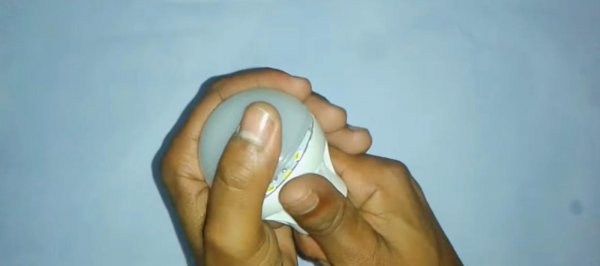

Разбираем лампочку. Для этого нужно поддеть плоской отверткой белый купол. Он приклеен и должен постепенно отойти от вашего давления.
Изготовление USB лампы

Изготовление USB лампы

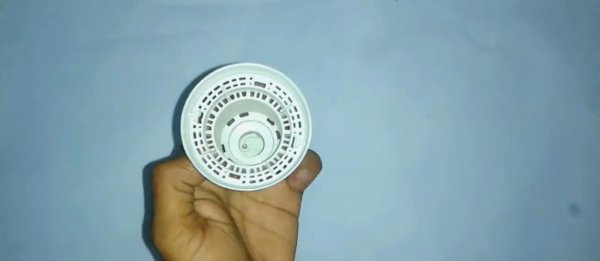

Удаляем внутреннюю плату, она нам больше не понадобится, у нас она будет своя.
Изготовление USB лампы

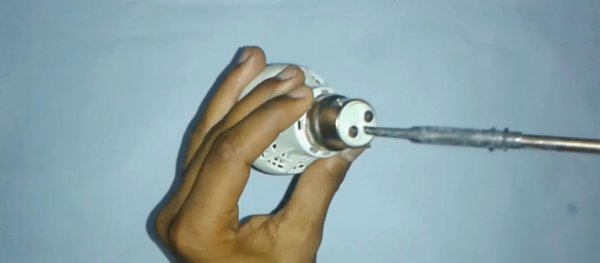

Делаем отверстие в цоколе для провода раскаленным паяльником. Можно просто просверлить сверлом.
USB лампочка своими руками

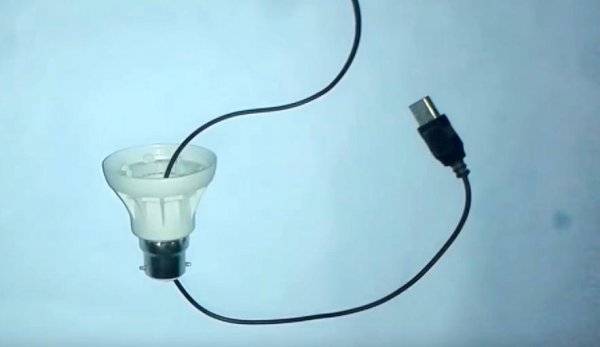

Пропускаем провод для питания лампочки.
USB лампочка своими руками

Нам нужно теперь собрать очень простую схему для питания светодиодов от USB - 5 В.
собираем схему

Делаем все на кусочке пластика. У меня яркость небольшая, но если вы хотите поярче - сделать все нужно на алюминиевом кусочке металла. Для лучшего отвода тепла от светодиодов. Сопротивлением резисторов можно регулировать и мощность свечения светодиодов, а значит и их нагрев.
USB лампочка своими руками

Приклеиваем к лампочке нашу собранную плату. Клеим на горячий клей.
USB лампочка своими руками

Теперь собираем лампочку. Стекло можно приклеить на супер клей.
USB лампочка своими руками

Вот как выглядит готовая лампа с питанием от USB.
USB лампочка своими руками

А вот как светиться. Практически как и светила раньше когда работала от 220 В. Светодиоды можно взять и помощнее и больше по количеству. Но в этом случае увеличиться и ток потребления, что может сказаться на нагрузку USB. Я сделал оптимальный вариант.
как светиться USB лампочка

Смотрите видео
