Power bank с фонариком

Мы часто попадаем в такие ситуации, когда батарея нашего устройства (планшета, смартфона, портативной колонки и т.п.) садится и к тому же мы находимся далеко от электросети. В этом случае нам может помочь power bank, но не всем по карману дорогие девайсы. Я расскажу, как можно легко и просто сделать его, а также он будет иметь достаточно мощный фонарь и небольшой фонарик для мелкой подсветки.
Преимущества данного устройства:
  • Простота изготовления.
  • Недорогие комплектующие.
  • Надежность.
  • Компактность.
  • Мощность.

Для изготовления понадобятся:
(Активные ссылки на магазин)

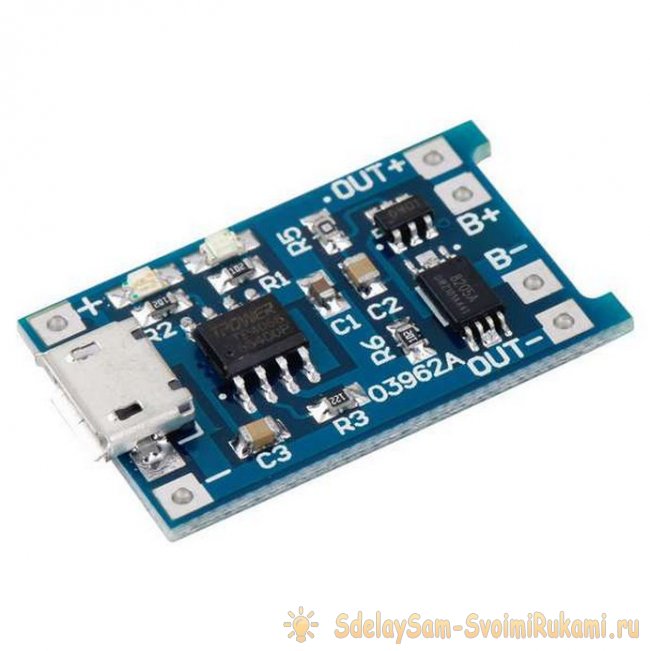

  1. Плата заряда для литиевых аккумуляторов с защитой от перезаряда.
  2. Корпус (его можно сделать своими руками или как в моем случае просто найти).
  3. 10 белых светодиодов диаметром 5 мм.
  4. 1 красный,1 зеленый и 1 синий светодиод диаметром 3 мм.
  5. 3 выключателя.
  6. Литиевый аккумулятор с напряжением 3.7В (можно использовать несколько).
  7. Преобразователь напряжение до 5 Вольт.
  8. 1 резистор сопротивлением от 100 до 150.Ом.

Power bank с фонариком
Power bank с фонариком

Краткое пояснение:
Плата заряда обеспечит защиту от сильного разряда и перезаряда аккумулятора. Без преобразователя напряжения телефон не будет заряжаться. Если в цепь не включать резисторы, то светодиоды просто на просто перегреются и сгорят (Лучше брать резистор большой мощности, чтобы и он не перегревался). Количество белых светодиодов может варьировать или же вообще можно их не включать в проект. Также можно пренебречь зеленым и красным светодиодами, они лишь служат для более удобной индикации заряда. При выборе аккумулятора, старайтесь найти такой, емкость которого будет больше емкости аккумулятора вашего телефона, таким образом, он сможет зарядиться до 100%, но конечно же не стоит забывать о сопротивлении, поэтому стоит подобрать аккумулятор емкостью примерно процентов на 10-20 больше.
Процесс изготовления:
Первым делом нам необходимо определится с местом расположения выключателей, светодиодов.
На корпусе отмечаем их места расположения.
Аккуратно проделываем все необходимые отверстия с помощью дрели и если нужно поправляем надфилями.

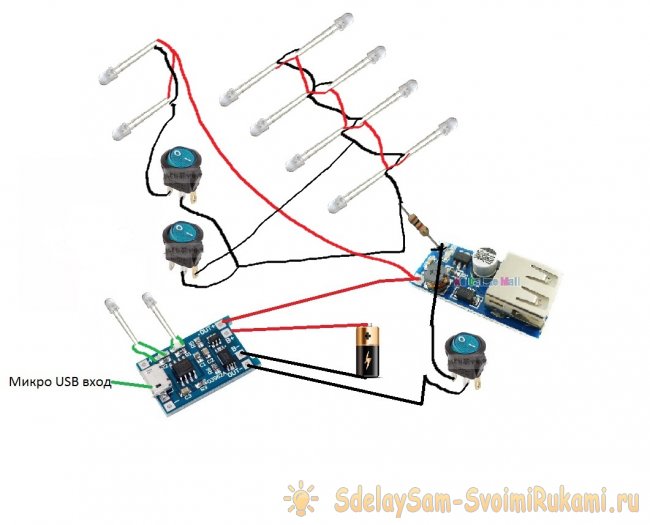

Спаиваем все компоненты по схеме (для начала определите рациональную длину проводов, для того чтобы все поместилось в корпус и ничто ничему не мешало). Тут все просто на платах уже имеются обозначения контактов (+ и -),белые светодиоды припаиваются параллельно и подключаются через резистор.
Power bank с фонариком

Помещаем все элементы на место, для надежности можно все проклеить.
Power bank с фонариком

PS: Все компоненты можно купить в интернет-магазинах, так они выйдут куда дешевле. И если будете делать сборку из нескольких аккумуляторов, убедитесь, что их напряжения (V) совпадают. При различных значениях напряжение будет выравниваться и при подключении к модулям зарядки пойдет высокий ток, из-за которого может сгореть плата. Также существуют более продвинутые модели модулей заряда (2 в
Power bank с фонариком

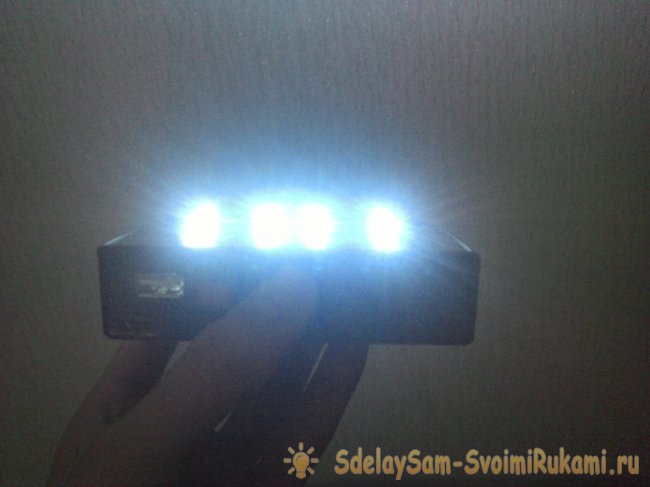

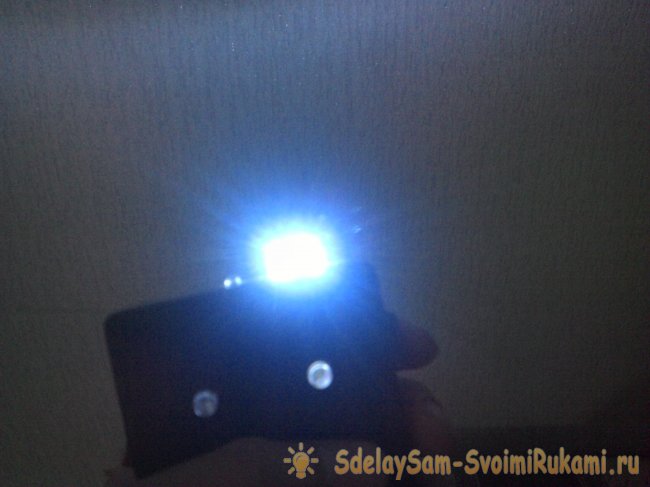

В итоге мы имеем небольших габаритов и средней мощности, конечно можно увеличить ее, выбрав другие модули.

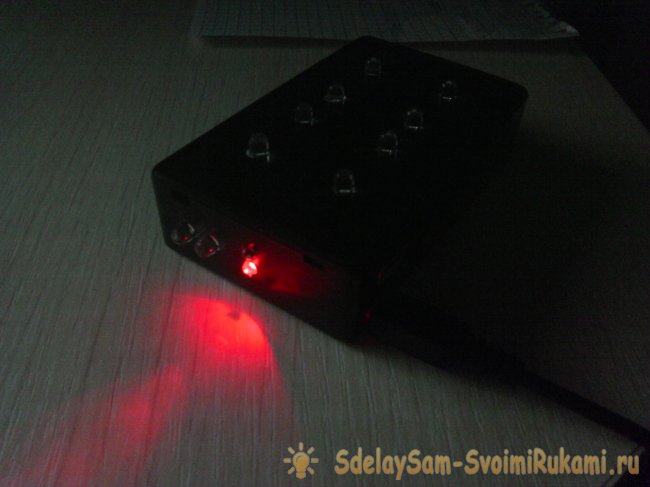

При разряженном аккумуляторе будет гореть красный светодиод.
Power bank с фонариком

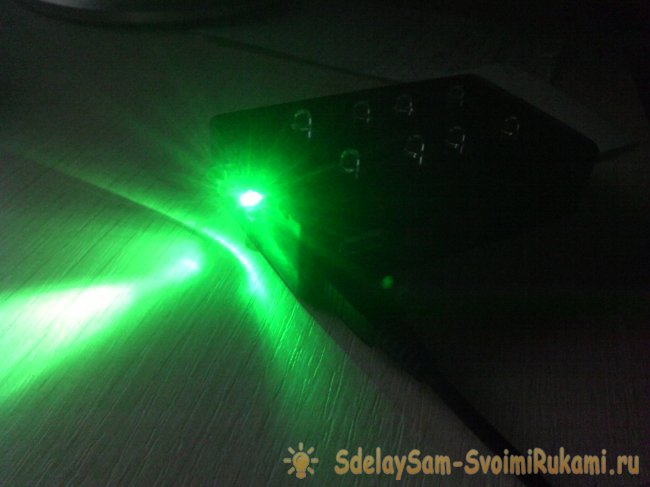

Когда напряжение батареи достигнет 4.2В, то модуль заряда автоматически отключится и загорится зеленый светодиод.
Power bank с фонариком

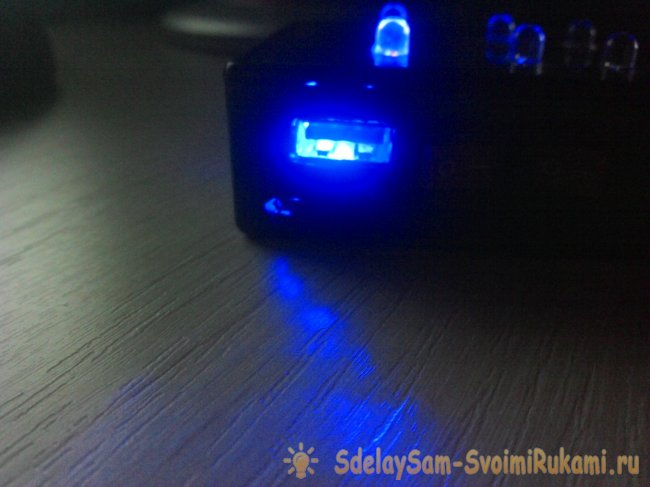

Также можно добавить индикатор работы power bank, включив в цепь светодиод, подключенный напрямую к преобразователю напряжения.
Power bank с фонариком

Power bank с фонариком

Power bank с фонариком
