Освещение для клавиатуры

Освещение для клавиатуры

Хочу с вами поделиться своим примером, как я сделал простую подсветку клавиатуры для своего любимого компьютера. Эта подсветка не светит в глаза и имеет электронную регулировку яркости свечения. Она может быть подключена как к блоку питания самого компьютера, так и к отбельному питающему адаптеру.

Изготовление подсветки для клавиатуры


Схема регулировки яркости проста и не содержит дефицитных деталей.
Освещение для клавиатуры

Это обычный аналоговый регулятор.

Что нам понадобиться


Освещение для клавиатуры

Освещение для клавиатуры

Освещение для клавиатуры

Освещение для клавиатуры

Освещение для клавиатуры

  • IRF840 транзистор (можно взять биполярный).
  • 22К резистор - 2 шт.
  • Резистор 240К.
  • Переменный резистор 100К.
  • 1-10 мкФ конденсатор на 25 В.
  • Светодиодная лента белого свечения, примерно 35 см.
  • Кусочек тонкого алюминиевого профиля.
  • Стальная проволока.
  • Провода.

Собираем схему


Освещение для клавиатуры

Освещение для клавиатуры

Все собранно без платы навесным монтажом. Если хотите - можете сделать все на плате.
Далее приклеиваем транзистор к радиатору специальным теплопроводящим клеем или прикручиваем классически.
Освещение для клавиатуры

Освещение для клавиатуры

Проверяем собранную схему в работе. Если все плавно регулируется - это хорошо.
Освещение для клавиатуры

Освещение для клавиатуры

Освещение для клавиатуры

Установим алюминиевый профиль над клавиатурой, на стальной проволоке, и приклеим в любом удобном месте. Для солидности стальная проволока одета в черную термоусадку.
Горячим клеем приклеиваем регулятор в любое нужное вам место.
Освещение для клавиатуры

Освещение для клавиатуры

Подключение подсветки к системному блоку питания компьютера.
Освещение для клавиатуры

Результат работы подсветки для клавиатуры


Без подсветки:
Освещение для клавиатуры

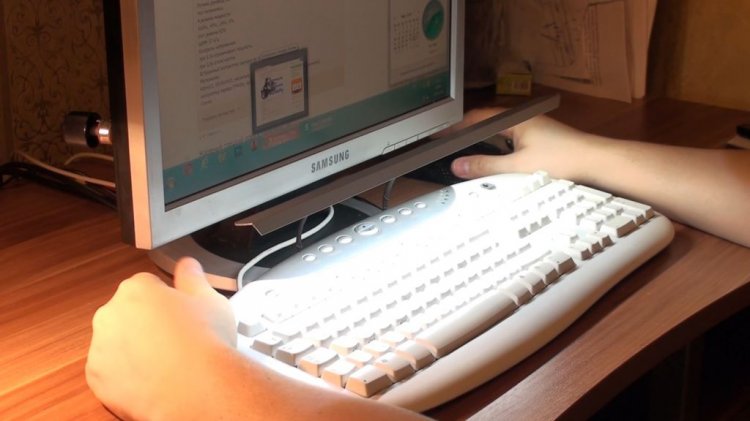

С подсветкой:
Освещение для клавиатуры

Теперь глаза меньше напрягаются и в темноте стало работать гораздо комфортнее.
Подробную сборку и демонстрацию работы можно увидеть на видео.

Смотрите видео



Спасибо за внимание!!!
