Согласитесь, очень удобно, когда рядом с обычной розеткой есть USB гнездо для зарядки гаджетов. Нет необходимости занимать зарядкой основную розетку.
Сейчас почти вся переносная техника заряжается от USB портов и это большой плюс, так как не нужно делать десятки различных разъемов под все устройства.
Я покажу как встроить зарядное устройство в сетевую розетку.
Делаем розетку с USB

Изготовление розетки с USB выходом


Для начала нужно найти USB розетку. Я возьму переходник и отрежу от него.
Делаем розетку с USB

Разберу разъем и вот она - будущая USB розетка.
Делаем розетку с USB

Я буду устанавливать разъем рядом с телефонными розетками, потому что тут есть место. Вы можете выбрать и другой вариант. Прикладываем разъем, обводим карандашом.
Делаем розетку с USB

Делаем розетку с USB

Далее дисковой мини пилой выпиливаем отверстие, делая припуск внутрь отверстия, чтобы гнездо не проваливалось внутрь. Это можно сделать и раскаленной на огне плоской отверткой. Или иным способом.
Делаем розетку с USB

Делаем розетку с USB

Вставляем разъем USB. Надеюсь вы не переборщили и все подошло как надо. Будет здорово, если входит плотно и не болтается.
Делаем розетку с USB

С обратной стороны фиксируем горячим клеем. Держаться должно все надежно.
Делаем розетку с USB

Берем ненужное зарядное устройство на 5 В. Желательно с нагрузочной способностью от одного Ампера. И разбираем его.
Делаем розетку с USB

Вытаскиваем плату зарядника.
Делаем розетку с USB

Отпаиваем от нее провода. Два сетевых и два пятивольтовых.
Делаем розетку с USB

Подключаем к нашей розетке с USB выходом.
Делаем розетку с USB

Припаиваем провода к USB. Плюс к плюсу, минус к минусу. Будьте внимательны - не перепутайте.
Делаем розетку с USB

Припаиваем сетевые, их желательно взять потолще.
Делаем розетку с USB

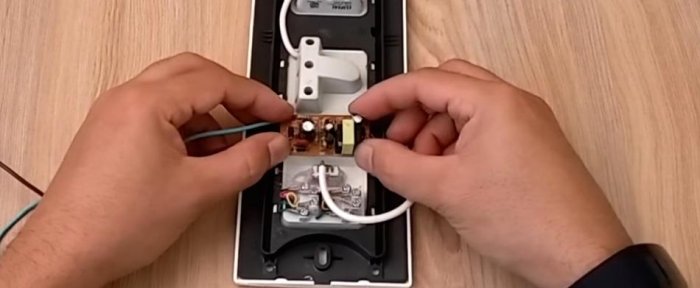

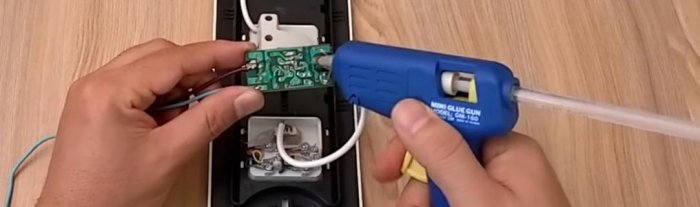

Плату, со стороны выхода контактов, обильно поливаем горячим клеем и приклеиваем к самому корпусу розетки. Горячий клей не проводит электричество и никаких замыканий быть не может.
Делаем розетку с USB

Делаем розетку с USB

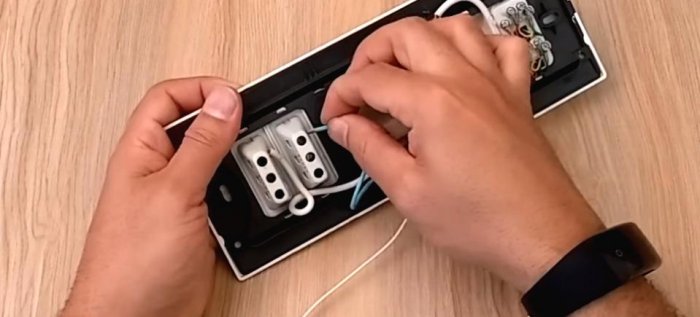

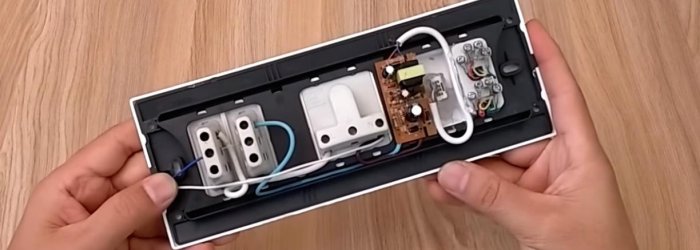

Подключаем сетевые провода. Чтобы блок питания не работал 24 часа в сутки, я выделил под него одну клавишу выключателя. Подключаем к розетке последовательно с ней.
Делаем розетку с USB

Делаем розетку с USB

Результат

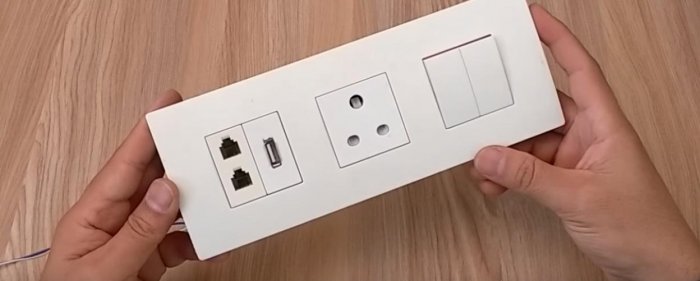

Готовая розетка с USB выходом. Все выглядит так как буд-то так и продавалось. Меня это конечно же радует.
Делаем розетку с USB

Проверка работы


Подключим для проверки сетевое напряжение. Подключим телефон через переходной кабель. Включим выключатель. Зарядка пошла - значит все исправно работает.
Делаем розетку с USB

Смотрите видео



Прокомментировать
Вконтакте Одноклассники
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
4 минус один =
Комментарии (4)
  1. Гость Владимир
    #1 Гость Владимир Гости 23 марта 2018 13:39
    0
    Всё хорошо, но... Схема зарядника постоянно включена в сеть и постоянно потребляет ток из сети, а так же в случае неисправности может загореться. И что делать?
    1. Димон
      #2 Димон Гости 23 марта 2018 17:56
      2
      Внимательно читать статью
    2. Гость Вадим
      #3 Гость Вадим Гости 22 ноября 2018 00:46
      0
      Впаяйте в разрыва сетевого провода "зарядки" низкоамперный плавкий предохранитель либо резистор 0,125Вт порядка сотни Ом.
  2. Гость Михаил
    #4 Гость Михаил Гости 23 января 2019 23:31
    1
    Горячий клей, т.е. в жидком состоянии полимерная субстанция, прекрасно проводит ток. А вот после остывания не является проводником. :) Статью может блондинка или дети читать, дословно сделают:)
