Итак, дуговой разряд одно из самых красивых проявлений электрического тока в газах. Электрическая дуга не только красива, но и полезна, её используют для сварки металлов, так же вокруг дуги возникает огромная температура и воздух начинает очень ярко светится. Этот эффект используется в большинстве военных  и  промышленных прожекторов. Я предлагаю собрать установку для демонстрации, пусть не очень серьезной, но все же отвечающей этим качествам дуги. Для начала необходимо найти источник высокого переменного напряжения, в этой установке я использовал так называемый «МОТ», проще говоря, высоковольтный трансформатор из СВЧ печи с частотой 50 Гц (как в сети 220). Я не прибегал к вандализму, а просто купил его на радио рынке всего за 250 руб. Выглядит он вот так, этот просто уже побит жизнью:


Высота:


И длинна:


Но прежде чем его подсоединять необходимо знать что он трансформирует  опасные 220 В,  в очень опасные 2100 В и силе тока в 450 мА при поражении таким током смерть неминуема.
Знайте, вы делаете это на свай страх и риск и автор не несет никакой ответственности за вашу жизнь, будьте осторожны!!!
И так преступим для начала нужно правильно подключить трансформатор.
220 вольт нужно подвести к этим клеймам почти на всех МОТах они снизу и парой.


Розетка, вилка и провод должны быть очень надежными иначе может произойти возгорание т.к. ток потребления очень велик особенно во время разряда. Так же не слабо греется и сам трансформатор, поэтому не стоит злоупотреблять разрядами.
Перейдем к высоковольтной обмотке, по сути, отвод один основной (фаза), второй заземлен на корпус как показано на рисунке вверху.


Думаю с трансформатором все понятно, перейдем к сборке электродов. Материалом для них послужат обычные медные провода большого сечения (толщины) иначе из-за высокой температуры может произойти вот это. Кстати вот и пример сварки металлов.


Для начала берем небольшой кусок фанеры и сверлим в нем отверстие по толщине провода, продеваем электрод и крепим его шурупом и туда же провод от обмотки


затем делаем второй электрод он представляет собой такой же отрезок провода но закрепленный на диэлектрике (в этом случае дерево) длина диэлектрика должна быть такой, что бы даже если захочется, не получилось коснуться провода. Да и конец провода нужно закрепить на корпус.


В итоге получится такая нехитрая установка


Все готово можно включать и наслаждаться, да и не стоит делать это в темноте это вредно для глаз.
Вот что получится


Да еще можно смочить электроды в растворе обычной соли дуга будет длиннее и ярче


Приношу извинения за беспорядок на столе




Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (15)
NOTFRONT
#1 NOTFRONT Гости 3 мая 2011 17:45
0
Зачем ты сжег "www.sdelaysam-svoimirukami.ru" ?!?! surprised wacko smile smile smile
наёмник
#2 наёмник Гости 4 мая 2011 09:22
0
smile smile smile smile smile smile smile
зона
#3 зона Гости 19 мая 2011 15:54
0
good
Veent
#4 Veent Гости 19 мая 2011 20:07
0
Ждал что он востанет как феникс, но нет так и остался пеплом biggrin smile
Veent
#5 Veent Гости 12 июня 2011 21:32
0

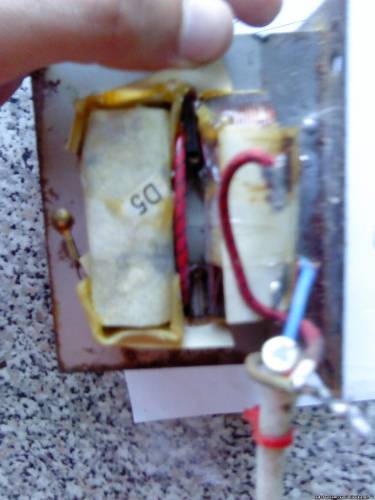

Как показали эксперименты если снять зашиту, а именно две "пачки" пластин шириной примерно 1 см между обмотками. снимать нужно акккуратно что бы не повредить обмотки. Мошьность коласально возрастает естественно и перегрев. Вот как выглядит зашитные "пачки"

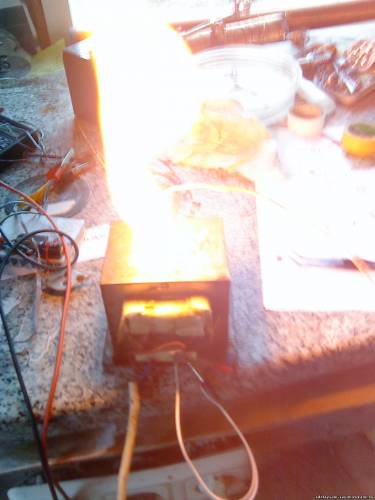

на фото они вверху и внизу меж обмоток. Вот эффект дуга 20-25 см
арсентий
#6 арсентий Гости 31 августа 2011 14:40
0
разве это называется не "лесница иакова"?? cool cool cool
Veent
#7 Veent Гости 31 августа 2011 14:59
0
На лестнице дуга поднимается до расстояния разрыва и гаснет затем цикл повторяется, В этом случаее это тяжело провернуть тут относительно большей ток и маленькое напряжение
Nemecida
#8 Nemecida Гости 29 октября 2011 18:02
1
А пойдёт транс на 3КВ 60 Гц???
FILL312
#9 FILL312 Гости 28 августа 2012 21:04
0
Попробуй подключить два мота сразу дуга будет гораздо длинней, ах да попробуй с проводниками поэксперементировать там медный стальной и т.д. удачи
bully
Veent
#10 Veent Гости 29 августа 2012 13:24
0
Цитата: FILL312

Транс куплен за 250 руб у уличного таргаша на радиорынке. А так в любой микроволновке за исключением замыс последних и дорогих, там импульсные преобразователи стоят.
А проводнике выбраны такие потому что они единственные не расплавились через 30 сек smile




Максим
#11 Максим Гости 29 сентября 2013 13:01
0
ХАх сжёг наш сайт lol
Аноним
#12 Аноним Гости 23 ноября 2013 14:18
0
Вообще-то для получения настоящего дугового разряда используют не повышающий, а понижающий напряжение трансформатор, вольт до 20-50. Ток при этом получается большим, но дуга поджигается соприкосновением электродов, а не пробоем воздуха. А у вас получается не столько дуга, а скорее искровой разряд со слабой потугой на настоящую электрическую дугу. Потому-что при дуге электроды аж плавятся и текут. (см. электросварка)
cop5
#13 cop5 Гости 25 января 2014 15:03
0
Неплохо, правда 2100 вольт это велико
Jooker
#14 Jooker Гости 14 июля 2015 10:12
0
Автор - школьник недоучка. Читать полностью не стал, т.к. человек с такими ошибками ни чего хорошего не скажет.
NO
#15 NO Гости 11 января 2016 19:06
0
Со стола лучше всё убирать, высокое напряжение может пробежать не по воздуху, а по мусору, сами знаете куда.
