Звукосниматели для гитары из динамиков тон-2а


Есть много способов как сделать звукосниматели для гитары. Я расскажу про самый простейший, требующий минимальных знаний в радиотехнике. Для начала нам потребуется найти вещи необходимые для этого:

1)3 динамика тон-2(может быть различный буквенный индекс) с сопротивлением не менее 1000-1500 ом .Их можно встретить в «древних» телефонных трубках или купить у старьёвщиков( может продаются и в радиомагазинах ,точно не знаю)


С маленьким сопротивлением не подходят(50-600 ом ) т.к. дают слабый сигнал и никакой усилитель не сможет его усилить.

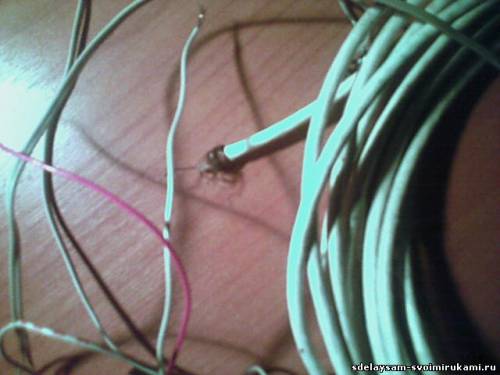

2)Соединительные провода (несколько штук для последовательного соединения динамиков),Экранированный провод длиной по вашему усмотрению .Все продается в магазине электрики.


Экранированный провод подойдёт любой , покупайте самый дешевый или найдите у себя дома пару метров ненужного телевизионного кабеля .Можно взять двухжильный неэкранированный провод но в этом случае будет «фонить».Нет необходимости покупать соединительные провода ,всегда можно найти в кладовке какой-нибудь нерабочий магнитофон и взять от туда

3) 2 штекера для и гнездо для штекера

На этом нужно остановиться поподробнее ,все зависит к чему вы будете подключать звукосниматели –к DVD проигрывателю ,музыкальному центру или к компу в микрофонный вход.

Первый штекер и гнездо можно взять любое .Это нужно для того чтоб не путаться в проводе и отсоединять шнур от гитары

Второй штекер зависит от усилителя:

Для компа -штекер для наушников

Для дивидишника -штекер для микрофона

Для муз.центра-2 тюльпана



В принципе можно купить готовый шнур .Так же продаются штекеры и гнезда .Чтоб не тратиться можно взять гнездо из плеера ,а штекер от старых наушников(срезать ножом изоляцию и припаять провода)

4)И естественно акустическая гитара которую мы хотим переделать в электро.

Ход работы:

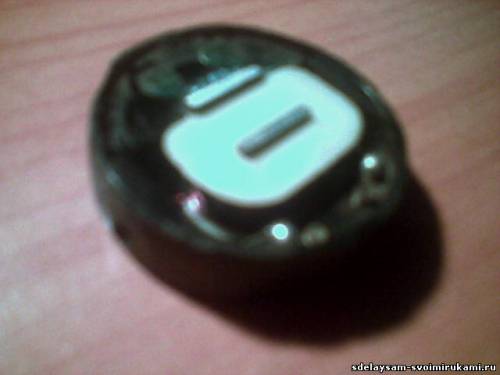

-Берём динамики и откручиваем верхнюю крышку ,извлекаем мембрану. Крышки и мембраны нам больше не нужны ,хотя из мембран можно вырезать простыми ножницами отличные медиаторы. Станет видна катушка и тоненькие проводки отходящие от неё. Все последующие операции стоит проводить аккуратно чтоб не повредить намотку на катушке

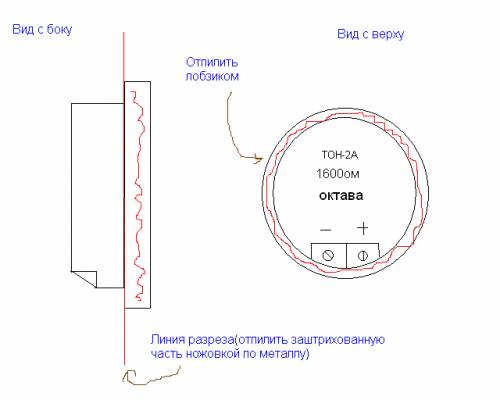

-Зажимаем в тиски динамик и спиливаем  ножовкой по металлу края с резьбой и немного округляем напильником для красоты (чтоб за струны не цеплялись)

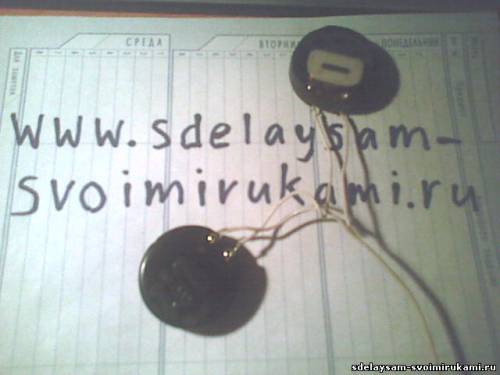

-Те же операции проделываем с оставшимися динамиками… поздравляю 3 звукоснимателя готовы . Вот что должно получится:


Теперь их надо соединить их последовательно (вспомните курсы школьной физики=))

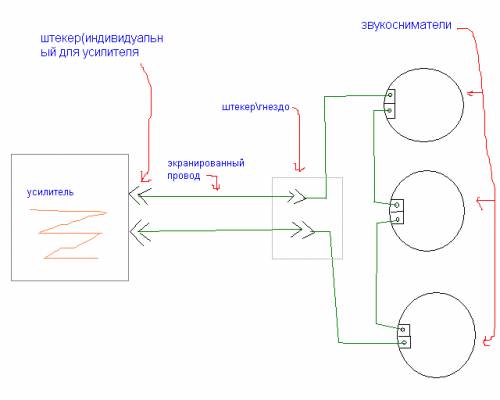

Я не буду показывать сложные схемы ,а просто нарисую схематически как надо соединить звукосниматели и всю остальную ерунду:


Разобрались немного? Теперь объясняю. Соединяем проводами последовательно 3 звукоснимателя ,сделать это очень легко т.к. крепежами являются болтики. Припаиваем штекер к экранированному проводу ,а гнездо к двум проводам отходящих от крайних звукоснимателей. Далее припаиваем штекер соответствующий усилителю .Теперь осталось закрепить звукосниматели на гитаре. Сделать это можно при помощи клея, пластилина, скотча непосредственно к  самой деке. Магнитные пластинки должны распологаться вдоль струн .Сами звукосниматели  распологаются лесенкой

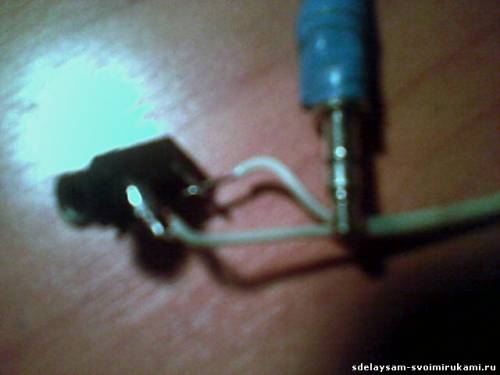

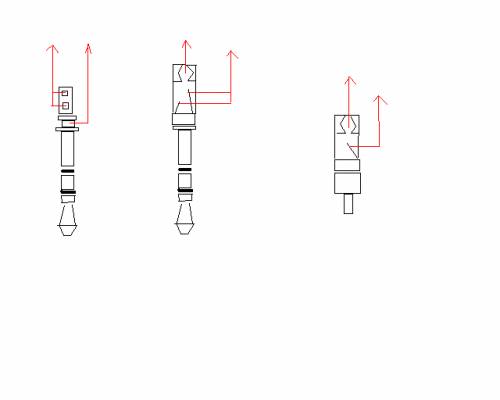

Тем ,кто затрудняется как припаять штекер:


Итоги наших усилий: теперь мы можем записывать звук от гитары на компьютере с помощью программы звукозапись, подключать к центру и менять настройки эквалайзера, громко играть при помощи дивидюка. Звук будет как от акустики но громче. Чтоб сделать офигительный звук как у электрогитары нужна примочка. В следующих статьях я расскажу как сделать простую примочку своими руками.

Вывод: покупные звукосниматели для акустической гитары стоят 500-1000 р. ,а наши обойдутся не более 100р или вовсе бесплатно если уже были все составляющие части.


Автор статьи: Макаров Кирилл
