Иногда в темноте трудно нащупать выключатель. Чтобы облегчить этот труд предлагаю встроить в него подсветку.Нам потребуется три радиодетали и немного времени . . .


Иногда в темноте трудно нащупать выключатель. Чтобы облегчить этот труд предлагаю встроить в него подсветку. В качестве источника света выступает светодиод VD1, подключенный к клеммам выключателя через резистор R1. Диод VD2 защищает светодиод от обратного напряжения. Когда контакты выключателя разомкнуты, на схеме присутствует напряжение, поступающее через холодную нить лампочки. Когда контакты выключателя замкнуты, напряжение между ними равно нулю, и светодиод не светится.


Резистор R1 желательно поставить не меньше 0,5 Вт, так как на нем выделяется некоторое тепло. В качестве светодиода я использовал красный сверх яркий прозрачный 5-мм светодиод.

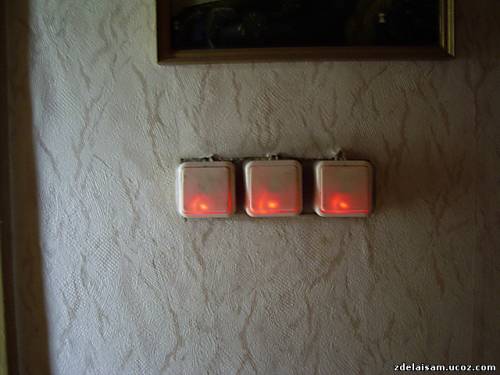

В результате у меня получилось вот что:


Такой подсветкой можно оборудовать не только выключатели:


При возможности можно заменить светодиод на неоновую лампочку. Соответственно убрав диод.

Удачи !
