Нам необходимы следующие компоненты это:

один LTR-4206E фототранзистор
одна литиевая CR2032 батарейка (3 V)
2N3904 транзистор
1 K резистор

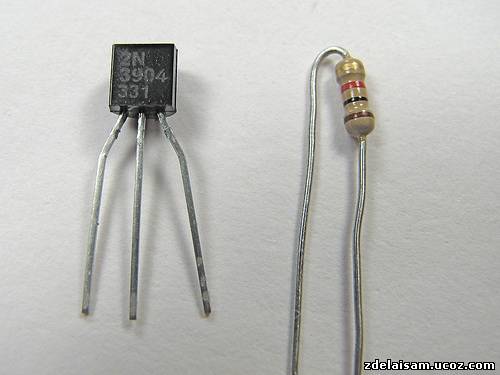

Фото этих компонентов:



Ход работы:

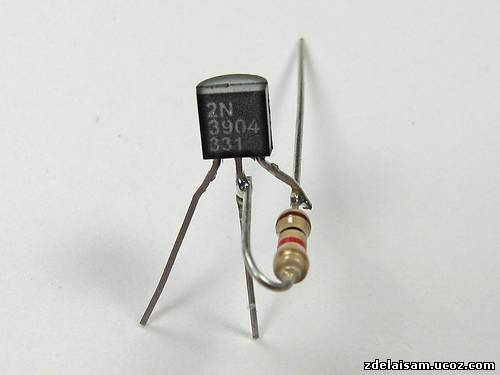

Сначал возьмем Транзистор и резистор и припаяем их как показано на рисунке:

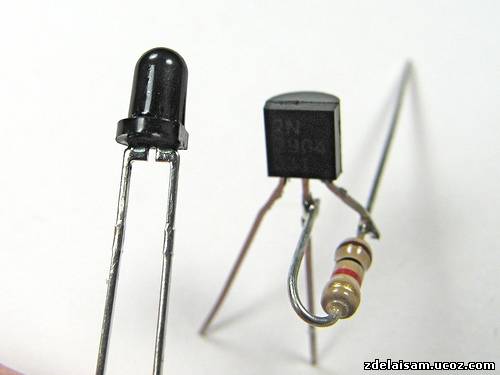

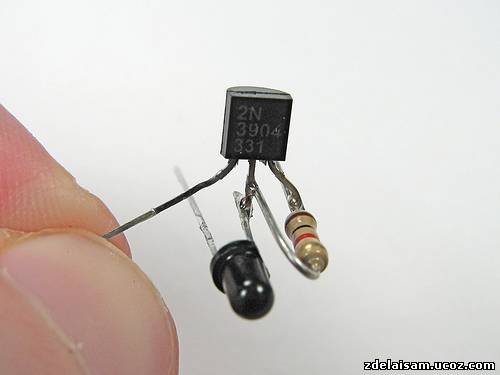

Далее припаяем к этой конструкции фототранзистор:

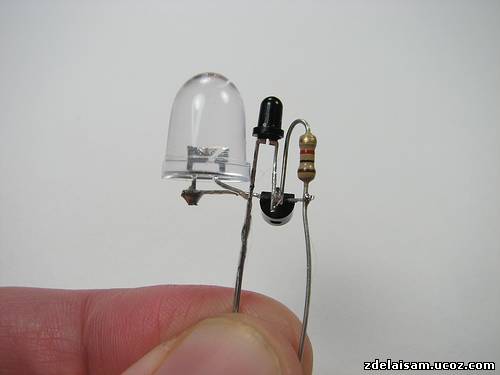

Далее приделаем светодиод :

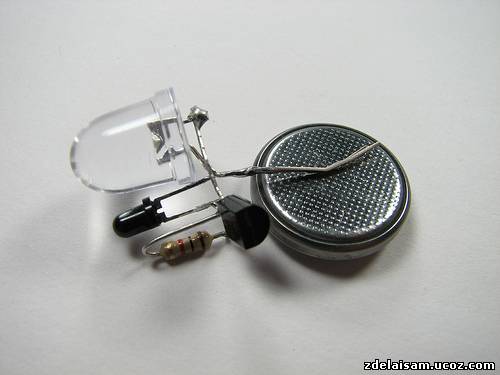

А потом уже и источник питания:

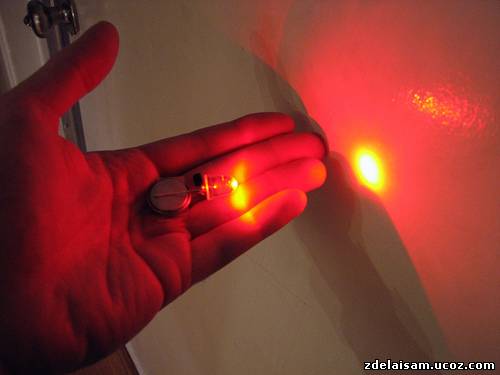

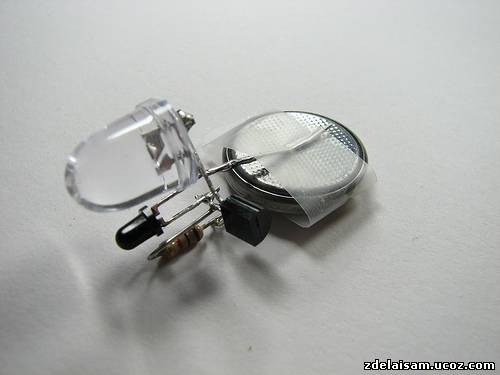

И теперь смотрим, что у нас получилось:



Такая лампочка будет включаться, когда станет темно



Прокомментировать
Вконтакте Одноклассники
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
4 минус один =
Комментарии (14)
  1. serj
    #1 serj Гости 9 февраля 2011 11:56
    1
    круто !! smile
  2. Dimonio
    #2 Dimonio Гости 22 апреля 2011 10:07
    1

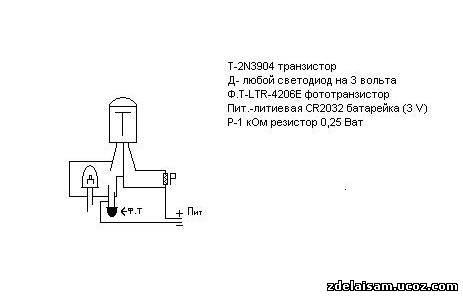

    Уважаемый, а схему Вы не правильно нарисовали. Вы подаете "+" питания на БАЗУ!!!! (средний вывод по схеме) А на фотках правильно (На коллектор). Исправте.
  3. Dimonio
    #3 Dimonio Гости 22 апреля 2011 10:08
    1
    Во-первых схема работать не будет, а во-вторых ФТ гавкнется как только откроется, потому, что все питалово на него пойдет напрямую :))))
  4. yomko
    #4 yomko Гости 17 марта 2012 16:42
    0
    а обазательно именно такой фоторезистор?
  5. yomko
    #5 yomko Гости 17 марта 2012 16:49
    0
    извините,не фоторезистор,а фототранзистор? :feel:
  6. iLan
    #6 iLan Гости 11 июня 2012 18:46
    1
    а если будет 6 диодов одновременно, то что в этой цепи должно измениться?
  7. hrustal
    #7 hrustal Гости 28 сентября 2013 13:43
    0
    Супер! Спасибо огромное, этот материал - то, что надо для реализации моей идеи.
    Еще ищу вариант решения для такой идеи: нужна автономная мини-подсветка с выключателем. Ну вот мини, как в Вашем примере со фото-светодиодом. Может быть, у Вас есть такая наработка: автономная мини-подсветка на основе светодиода с выключателем (с фиксацией положения). Как вариант, можно было бы использовать пальчиковый мини-фонарик, но я не встречала таких с выключателем, который фиксирует свое положение ))
  8. Lar_Draco
    #8 Lar_Draco Гости 11 октября 2013 17:06
    1
    у меня светил слабо
  9. Динар
    #9 Динар Гости 5 ноября 2013 13:14
    0
    а можно подключить на 12вольт?
  10. Белек
    #10 Белек Гости 20 ноября 2013 13:16
    0
    у меня светил слабо
