» » Магнитная мешалка

Магнитная мешалка необходима в каждой лаборатории для перемешивания жидкостей различной вязкости. Теперь и Вы сможете собрать магнитную мешалку для своей мини лаборатории.

Итак нам понадобится: кулер от компьютера, магниты от старого или сломанного динамика, моментальный клей, футляр от cd, и ещё несколько мелочей которые есть практически в каждом доме.

Берём футляр от диска.

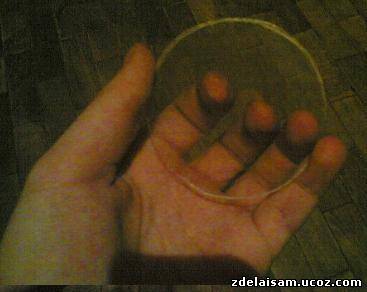

И с помощью циркуля или каким-то другим способом вырезаем вот такой круг, по размерам меньше диаметра лопастей кулера.

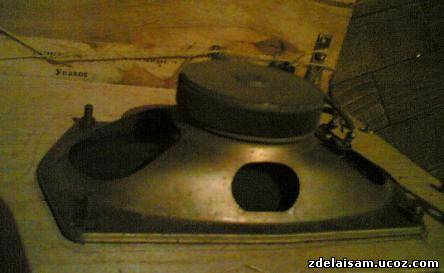

Потом возьмём старый динамик

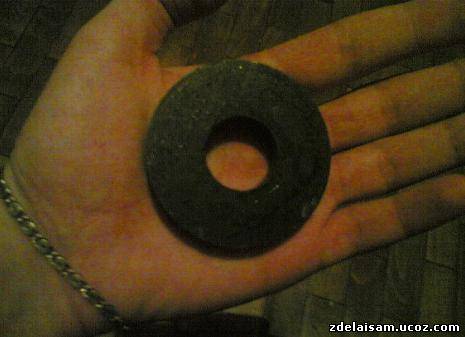

И вытащим из него магнит.

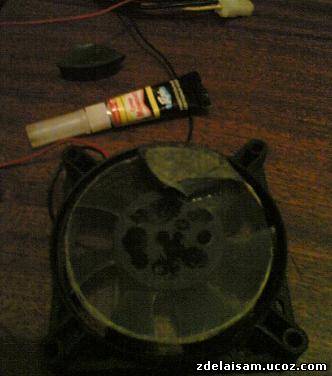

Разобьём этот магнит на куски и приклеим их к кружочку из cd, а кружочек в свою очередь приклеим к центру кулера.



Теперь если включить кулер, то магниты будут вращаться вместе с лопастями.

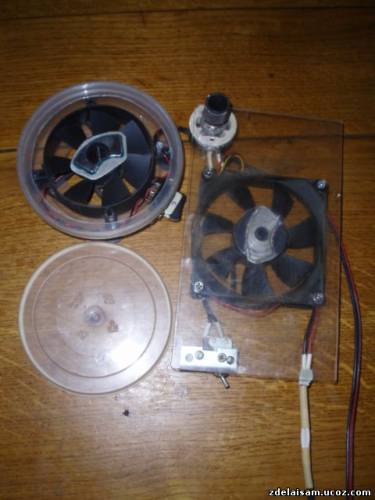

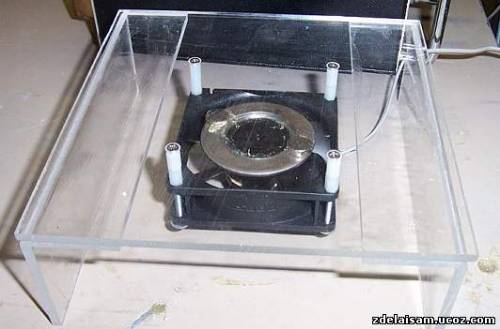

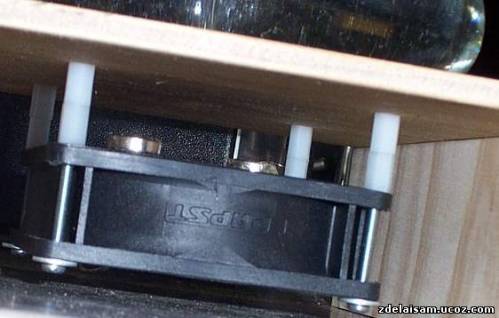

Потом делаем корпус. На рисунках ниже - три варианта: из пластиковой баночки, из оргстекла, из дерева. какой понравился, такой и делайте.

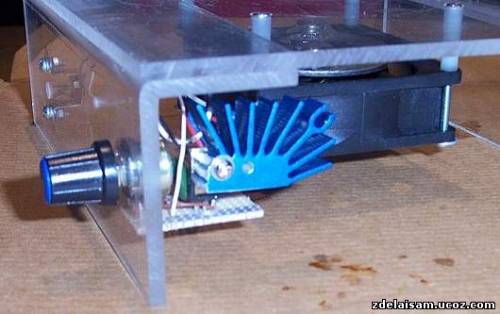

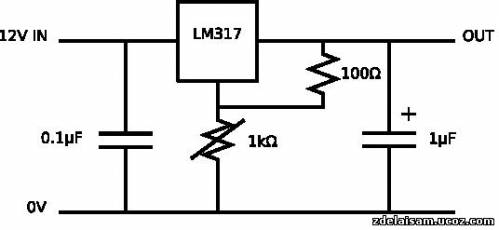

По желанию можно сделать схему регулятора скорости вращения кулера.



Можно схему управления сделать и проще - использовав всего один проволочный переменный резистор или потенциометр.

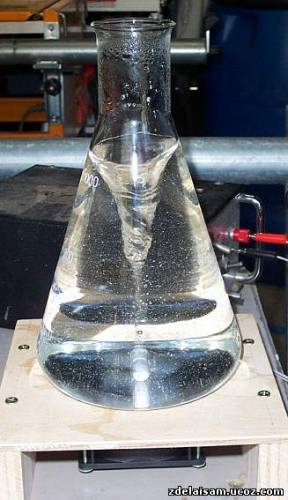

И наконец - мешалка в работе:


Работа: В сосуд с перемешиваемой жидкостью кидают продолговатый магнит. Ставят сосуд на мешалку. Вращение магнитов кулера паредаётся магниту в сосуде. Соответственно чем меньше расстояние между магнитом в сосуде и магнитами на кулере тем лучше !


Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (4)
slava
#1 slava Гости 3 ноября 2013 22:29
0
сделал все как тут написано, но мешалка не работает! не захватывает "якорь" даже если колбу приблизить почти вплотную к магнитам(( может сильно быстро работает вентилятор?
drk
#2 drk Гости 6 ноября 2013 07:45
0
закрепим на вентиляторе суперклеем 2 магнита. Очень важно чтобы при этом они «смотрели» друг на друга разноименными полюсами. Расстояние между магнитами должно быть чуть меньше длины якоря.
После того как магниты приклеятся можно проверить правильность сборки поднеся якорь к оси двигателя. При этом он должен сориентироваться и притянуться к обеим половинкам магнита.
cop5
#3 cop5 Гости 26 января 2014 18:14
0
это мне может оказатся полезным
Максим
#4 Максим Гости 15 августа 2016 17:22
0
Кто шарит, помогите, какой потенциометр нужно поставить? Имеем блок питания 12В 1А, кулер с макс. потребляемым напряжением 12В и силой тока 0,4А. При прямом подключении к блоку питания кулер крутит все заявленные 3500 оборотов. Это создаёт излишнюю газацию жидкости, мне не кока-колу замешивать нужно)
