» » » О безконтактном питании светодиодов на лопастях кулера

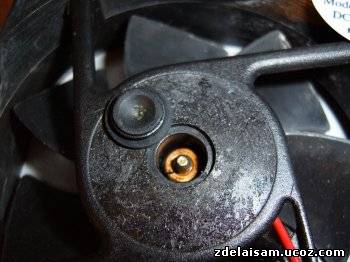

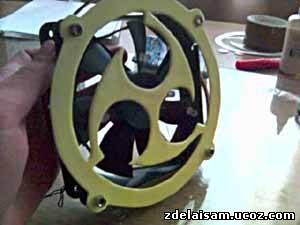

Однажды я прочитал статью на Modding.ru о безконтактном питании светодиодов на лопастях кулера и решил сделать себе такое же чудо природы. К тому же, кулер получается не просто светящийся, а с продвинутым строб-эффектом. Рекомендую. Итак, для начала покупаем большой кулер 120*120, желательно черный. Снимаем крыльчатку: для этого нужно удалить стопорную шайбу, надетую на ось. Сохраните шайбу - ее нужно будет потом вернуть на место.

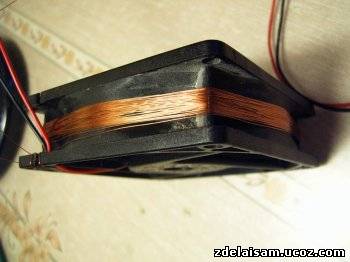

Затем наматываем на кулер 50 витков провода толщиной 0.8 мм, фиксируем его концы. На эти выводы будет подаваться питание.

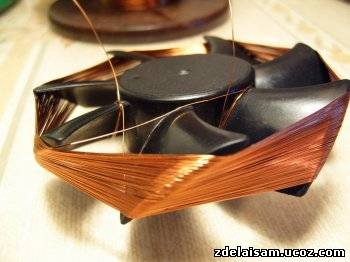

Далее наматываем на крыльчатку 50 витков провода толщиной 0.2 мм и промазываем супер-клеем.

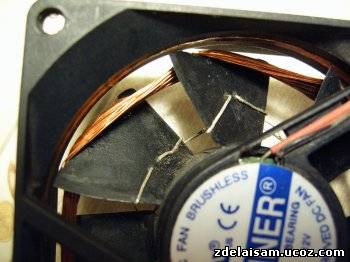

Теперь можно браться за очень ответственную процедуру - размещение светодиодов на лопастях. Лучше брать SMD-светодиоды, но подойдут и обычные сверхъяркие. Распределяем по лопастям штук 7 светодиодов, сохраняя баланс крыльчатки, и соединяем их последовательно. Концы припаиваем к обмотке на лопастях.

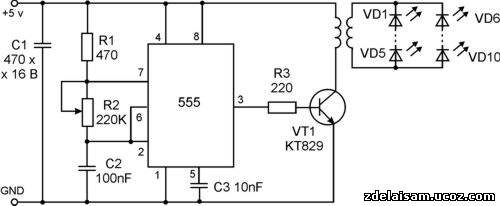

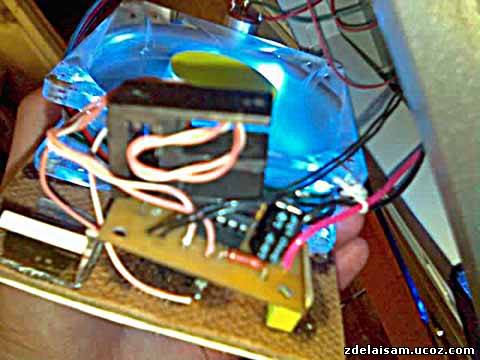

После этого делаем прерыватель для питания этой системы. Схема прилагается. Детали легко найти в магазинах.



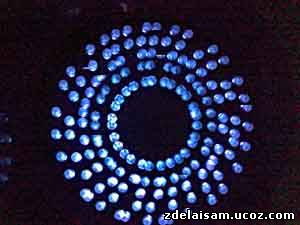

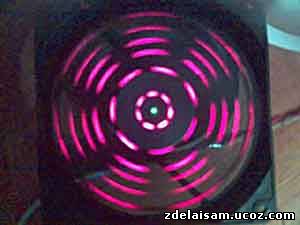

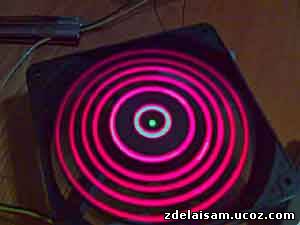

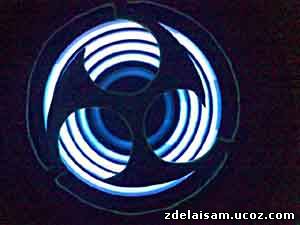

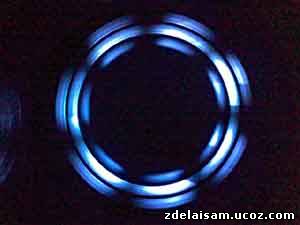

Подключаем выводы к питанию и наслаждаемся стробоскопическим эффектом, который можно менять переменным резистором.







Источник: mdeed.narod.ru
