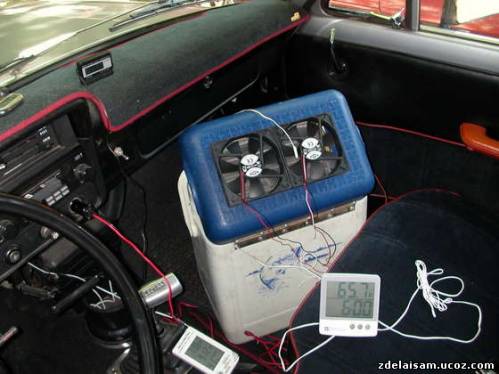

Для начала надо четко осознать, что бортовая сеть авто имеет напряжение 12 вольт (грузовики не берем - пусть жарятся там). Самый доступный способ подключиться к бортовой сети - гнездо прикуривателя.

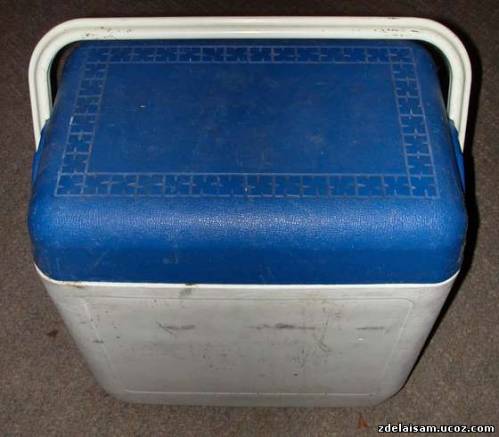

Берется старенький всеми забытый контейнер (сумка-холодильник),

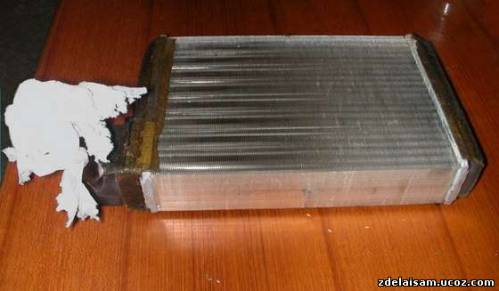

салонный радиатор печки (подходящий по размеру),


погружной насосик, пару вентиляторов (размер так же имеет значение), трубочки, проводочки, и старый зарядник для мобилы.

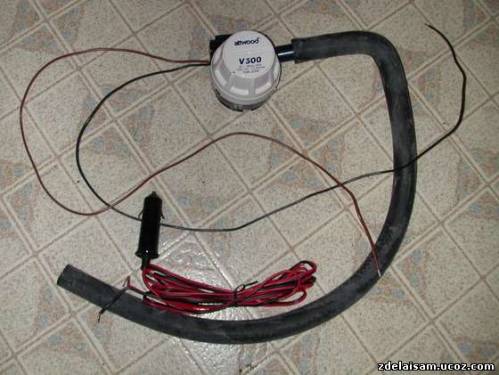

Укрепляем насос на дне контейнера. кстати насос можно взять аквариумный или из бочка омывателя стёкл автомобиля. Протягиваем провода наружу.

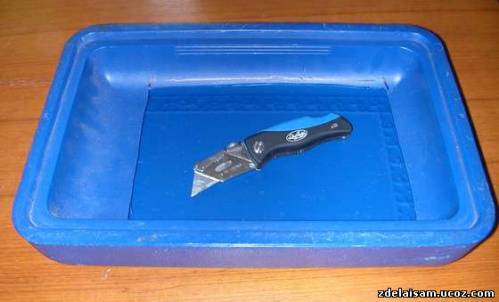

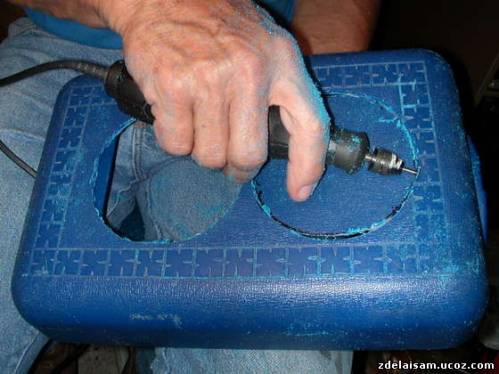

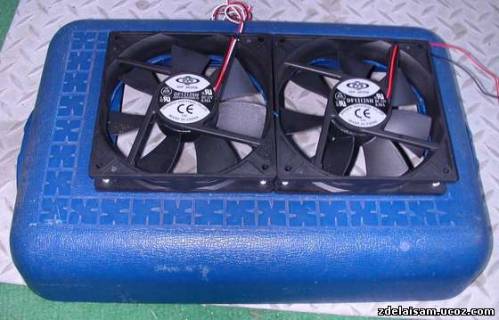

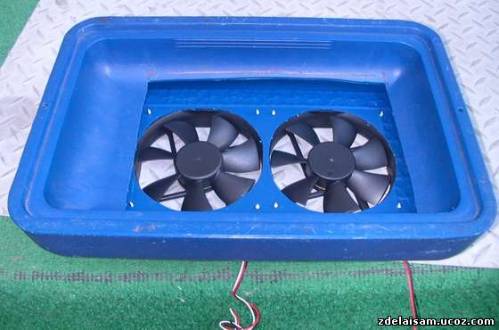

В крышке сумки-холодильника делаем изнутри квадратный вырез, а снаружи два круглых под вентиляторы. Привинчиваем вентияторы, объединяем их проводку.

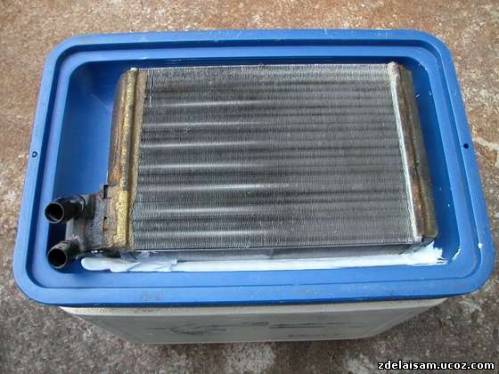

На внутреннюю сторону крышки укрепляем радиатор(патрубками вниз). Можно посадить на силикон.

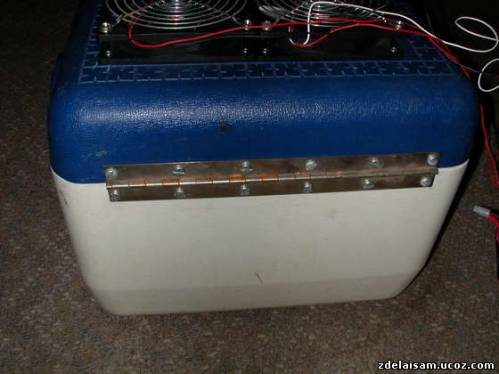

Для удобства крышку приделываем к корпусу рояльной петлей (валялась в гараже).

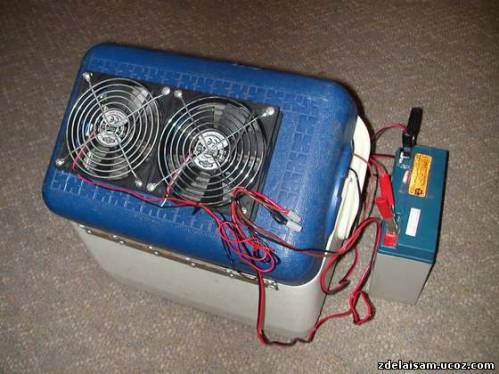

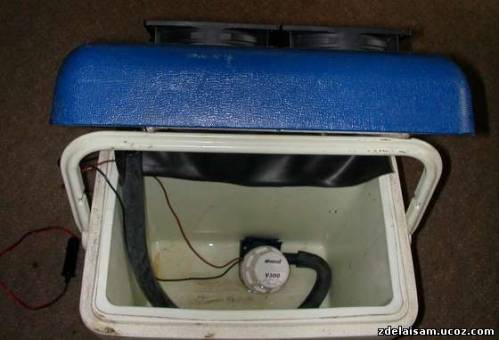

Соединяем выход насоса со входом радиатора на крышке. На выход радиатора можно тоже какой-нть шланг приделать, чтобы вода не сильно журчала. Все проводочки подводим к проводам бэушного зарядника и вся эта Система готова к подключению к прикуривателю!



Как это все работает?

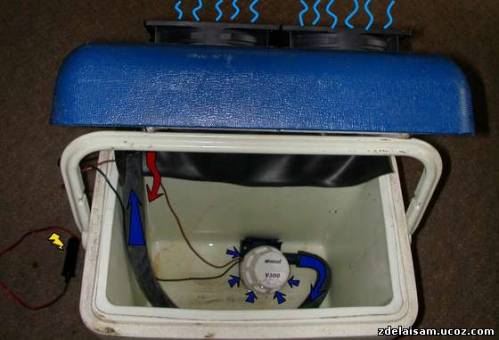

В коонтейнер засыпается лед (можно аккумуляторы холода), заливается вода. При включении насос начинает перекачивать холоднуюю воду из резервуара в радиатор, а вентиляторы выдувают охлажденный воздух наружу. Экологично? 100% Экономно? 100% Эффективно - да, но только около часа, потомнадо засыпать новый лед. Эту систему можно спроецировать на бОльшие размеры-объемы. Причем можно использовать и в помещении (тогда уж можно сделать и 220В).

USB кондиционер

Жаркая пора. Но во многих домах или офисах к сожалению нет кондиционеров, и поэтому приходится сидеть и изнывать от жары. Но выход есть! Можно сделать очень простенький USB кондиционер из подручных средств.

Нам понадобится:
1) Ненужный CD\DVD диск
2) Емкость (пластиковая, металлическая, без разницы)
3) Несколько шурупов или палочек
4) Куллер, или иной вентилирующий девайс
5) USB-шнур


Устройство:

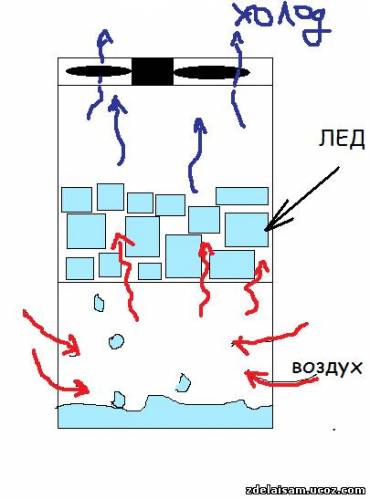

1) В изготовлении такого кондиционера нет ничего сложного. Возьмите вашу емкость, и зрительно разделите ее на 3 части.
2) Возьмите диск, и насверлите\наковыряйте в нем много-много отверстий. А если у вас есть металлическая сетка,ненужное сито то можно использовать его.
3) Вставьте это наше получившееся сито на расстоянии 1\3 от дна.
4) В этой нижней части с боку стакана проковыряйте отверстий - в них будет поступать теплый воздух.
5) сверху на сито положите льда. При таянии все это будет стекать в нижний отсек, и эту воду потом можно будет просто слить.
6) Ну и заключительный шаг - сверху всей этой конструкции нужно закрепить куллер, дующий наружу. Я для него прорезал в крышке квадратную дыру, и просто закрепил клеем на ней, и закрыл крышку.
7) Осталось только прицепить USB-шнур к проводу. Для этого обрежьте конец, который нужно цеплять к венитлятору, и подцепите к контактам красный и черный провода.




Кондиционер своими руками

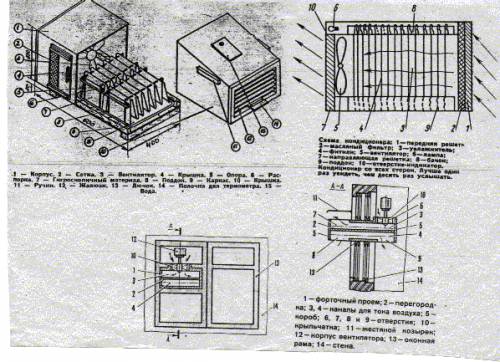

Автономный испарительный кондиционер предназначен для жилых и общественных помещений площадью до 30 кв. м. В зимний период, когда относительная влажность воздуха понижена, кондиционер применяется для увлажнения воздуха. В летний период можно установить его в окне, он одновременно усилит вентиляцию и охладит воздух. Схема работы кондиционера проста.

Воздух поступает в него через решетку, в масляном фильтре очищается от пыли, проходит через увлажнитель и через направляющую решетку подается в помещение. Осевой вентилятор (производительностью 300 куб. м./час) иногда шумит, что раздражает. Для снижения шума в электрическую схему вентилятора последовательно с ним включена электрическая лампа или другое сопротивление. Мощность лампы подобрана так, чтобы шум был минимальным. Если включена лампа, отверстие служит индикатором работы кондиционера.

Увлажнитель кондиционера представляет собой короб, сквозь который пропущены гигроскопические фитили из марли, батиста и т.п. Диаметры отверстий для фитилей - 3 мм, шаг - 5 мм. В поперечном сечении короба - 8 рядов отверстий.

На коробе на подставке - бачок емкостью 1,5-2 л. В бачок наливается вода. По фитилям она спускается из бачка вниз, по пути испаряется, увлажняя воздух, а не успевшая испариться скапливается в поддоне. После опорожнения бачка вода из поддона по фитилям поднимается вверх и опять испаряется. Чтобы фитили не гнили, включать кондиционер лучше только после полного испарения воды.

Масляный фильтр - это деревянная рамка, к которой крепится проволочная сетка. Размер ячейки сетки 1х1 мм. Сетка смазывается вазелиновым маслом. Когда фильтр загрязнится, промойте его горячей водой (1-2 раза) в месяц.

Испарительный кондиционер опробован в нескольких квартирах и дал положительный эффект.

ОХЛАДИТЕЛЬ-УВЛАЖНИТЕЛЬ. Принцип действия комнатного охладителя-увлажнителя основан на потребности большого количества тепла для испарения воды. В поддон (8), установленный горизонтально, наливается около 3 литров воды.

Встроенные в поддоне секции из гигроскопического материала (можно применять обычную ткань для полотенец) постоянно впитывают воду, а поставленный (со стороны улицы) перед секциями комнатный вентилятор непрерывным потоком воздуха постоянно их осушает. Устройство устанавливается в форточке. При этом разница температур на входе и выходе - примерно 10 градусов, а расход воды (для климата Средней Азии) примерно 1 литр в час. Забор воздуха можно сделать как с улицы, так и из комнаты, регулируя заслонками. Для направления потока воздуха имеются жалюзи (12), а для заливки воды - лючок (13). Пыль, поступающая с воздухом, оседает в поддоне. Для изготовления этого устройства можно применить деревянные бруски и прессованый и хорошо окрашенный картон или фанеру.
