Усилитель собрал на микросхеме TDA7262, мощность в стерео варианте 35Ватт,а в моно 80Ватт.

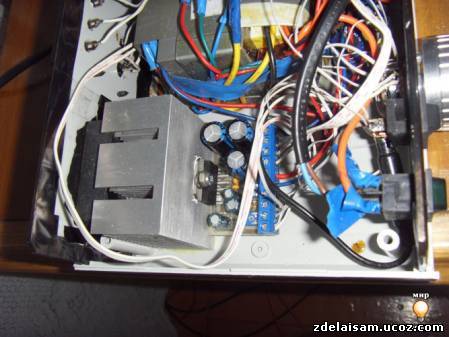

Вот собранный усилитель


Схемы:

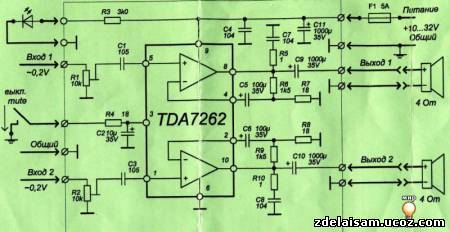

стерео вариант

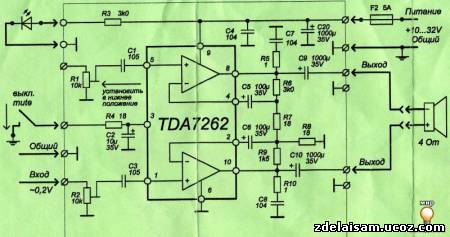

мостовой вариант


Корпус купил в радиомагазине, трансформатор взял со сломанного музыкального центра, кулер и радиатор от старого компа.

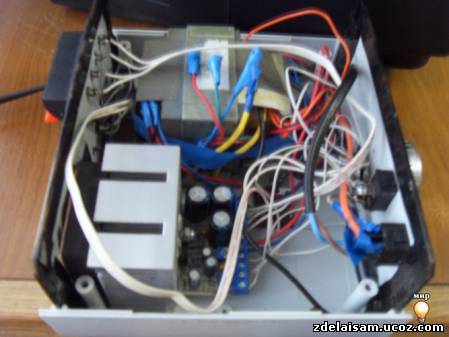

Все в собранном виде

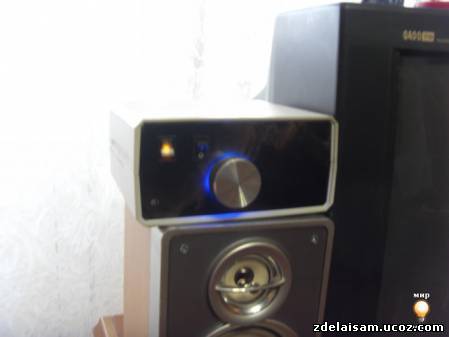

Фото усилителя во время работы

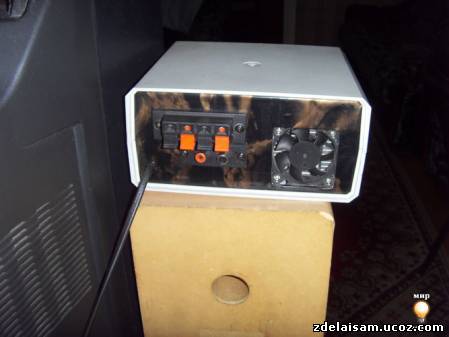

Вид сзади


Если будут вопросы спрашивайте.


Источник: mirsamodelok.ru
Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (15)
  1. SVL
    #1 SVL Гости 26 октября 2010 22:54
    0
    1.там ненужен такой радиатор.
    2.при правельной настройке микросхема будет греться намного меньше!
    3.не порть компьютерные железки!
    4.Зачем он тибе такой мощьный?та колонка на которой он стоит не вытянет 35 ват а при мощьности в 10 ват ти неусидиш в комнате.
  2. Viki
    #2 Viki Гости 2 февраля 2011 09:48
    0
    svl, ты не прав про 10 ват, мне и 60 ват мало, спокойну сижу в комнате. надо будет сделать
  3. ilshat1996
    #3 ilshat1996 Гости 1 марта 2011 00:08
    0
    Скажите пожалуйста а микросхему откуда можно купить или вытащить или как самому сделать?? sad
  4. NOTFRONT
    #4 NOTFRONT Гости 1 марта 2011 14:49
    0
    Есть такие магазины, называются радио детали или в этом роде. Ключевое слово "Радио". Вот в них есть подобные микросхемы.
  5. ilshat1996
    #5 ilshat1996 Гости 1 марта 2011 16:38
    0
    Ясно а из этих двух схем которую собирать скажите пожалуйста sad
  6. NOTFRONT
    #6 NOTFRONT Гости 1 марта 2011 20:25
    1
    Какую хочешь. В стерео (1-я схема) варианте 35Ватт,а в моно (2-я схема) 80Ватт.
  7. CJIAB9IH
    #7 CJIAB9IH Гости 4 июля 2011 12:33
    0
    опа мой усилок, ща переделываю его под 80вт. а насчет колонок, колонки 15 вт на фото от муз.центра (хорошие), и кстать мирсамоделок уже год как не работает
  8. feelloff
    #8 feelloff Гости 4 июля 2011 17:59
    0
    Молодец! Клевый усилок.
  9. Veent
    #9 Veent Гости 15 октября 2011 23:27
    1
    Я в корпусе такого же размера собрал 2х70вт там даже кулер не нужен)) почти нет нагрева cool
  10. кот
    #10 кот Гости 20 февраля 2012 15:45
    0
    мне дома 2х100 вт мало. А вы тут про 10 говорите

    [b]кот[/b], НУ наверное тогда тебе к врачу...

    veent, схему покажи как ты собрал свой усилитель.
  11. Veent
    #11 Veent Гости 25 февраля 2012 14:03
    0
    [b]кот[/b],
    - ссылки на сторонние ресурсы запрещены-
    Так же на двух tda1562 можно

    А если схему включать в мостовом варианте теряется качество звука. Речь идет об этой статье, а tda1562 не является мостовой и не будет нагрева как у утюга.
  12. Veent
    #12 Veent Гости 26 февраля 2012 12:04
    0
    [b]кот[/b], Ссылку закрыли, я собирал на STK402-070
  13. pxel55
    #13 pxel55 Гости 29 сентября 2012 04:10
    0
    Если можно напишите список деталей
  14. Евгений
    #14 Евгений Гости 28 декабря 2013 17:26
    1
    За мост я не в курсе, но мне непонятно, откуда взяты значения 35Вт, если сама микросхема по даташиту умеет только 20?
  15. Дмитрий
    #15 Дмитрий Гости 21 сентября 2015 08:18
    0
    можно использовать ибп от пк или двд? хватит мощности?
