Как сделать док-станцию для ноутбука, чтобы постоянно не подключать кучу проводов

5 февраль 2021 Компьютерные самоделки 6 413 0

Для удобства многие практикуют подключать ноутбук к большому монитору. При этом он сам в таком случае занимает место на рабочем столе, что мешает размещать полноразмерную клавиатуру и мышь. Сделав такую настенную подставку, вы освободите стол от ноутбука, к тому же сможете его присоединять к монитору и остальному периферийному оборудованию в одно движение.

Как сделать док-станцию для ноутбука чтобы постоянно не подключать кучу проводов

Теперь ноутбук можно без проблем взять с собой в командировку, а по приезду быстро превратить его в стационарный компьютер.
На АлиЭкспресс есть конечно готовые док-станции - http://ali.pub/5j411r но не такие удобные как самодельная.

Материалы:

листовой пластик 8-10 мм;
листовой алюминий;
болты, гайки, шайбы М6.

Процесс изготовления подставки

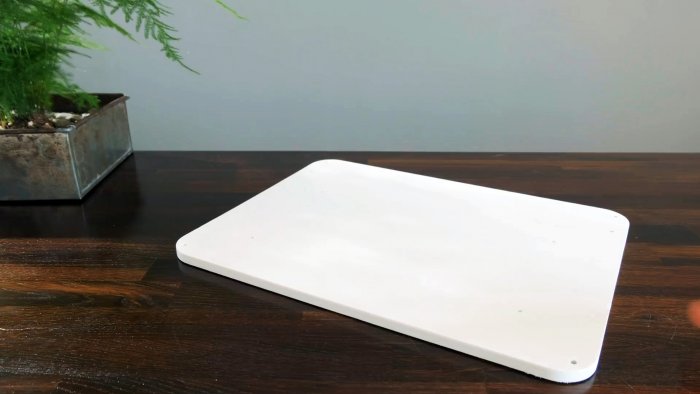

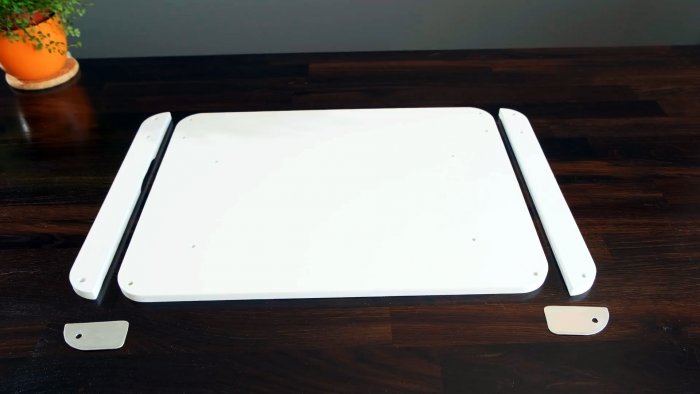

Чтобы сделать подставку, нужно определиться с ее конфигурацией. Она зависит от того, с какой стороны находятся основные разъемы для подключения монитора, сетевого кабеля, а также USB, зарядки. Из листового пластика выпиливается основание подставки. Она должна быть длиннее и шире ноутбука. Со стороны разъемов запас делается самым большим. У поставки закругляются углы, торцы шлифуются.

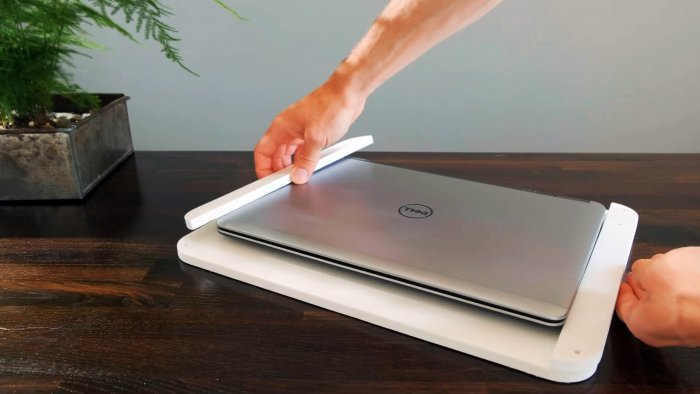

Из этого же пластика выпиливаются 2 бортика, чтобы поддерживать ноутбук с боков без разъемов.

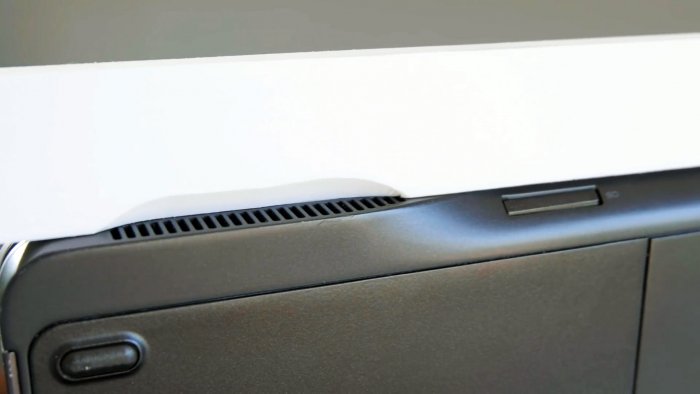

Если один из бортиков закрывает вентиляционное окно, то его в этом месте следует подрезать.

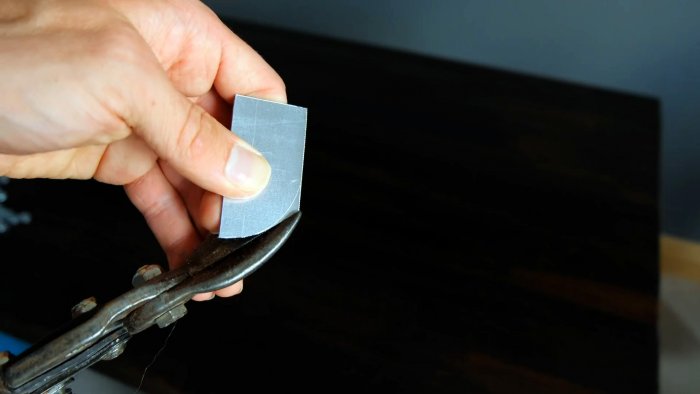

Также вырезается из листового алюминия 2 флажка для прижима ноутбука к подставке.

В основании, бортиках и флажках просверливают монтажные отверстия.

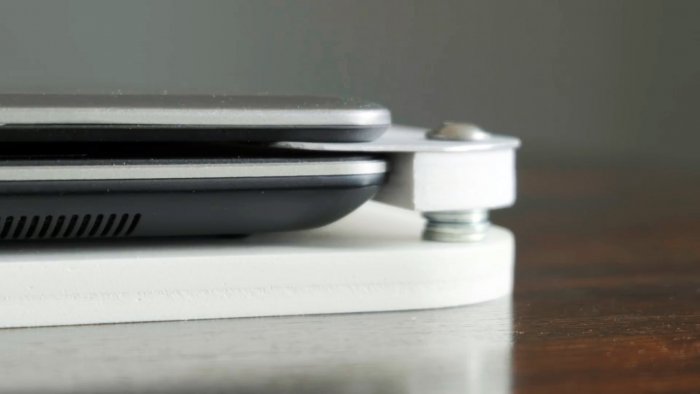

Подставка собирается на болты. Подкладывая шайбы, нужно отрегулировать высоту бортиков, чтобы при повороте флажков прижимать нижнюю половину ноутбука без крышки к основанию. Болты лучше вклеить, чтобы не использовать выпирающие гайки.

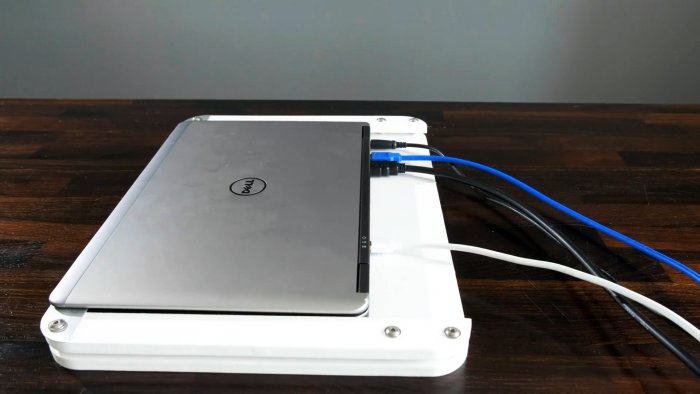

Далее необходимо приклеить провода к основанию, чтобы при установке ноутбука они сразу входили в разъемы. Для этого устройство вставляется в подставку.

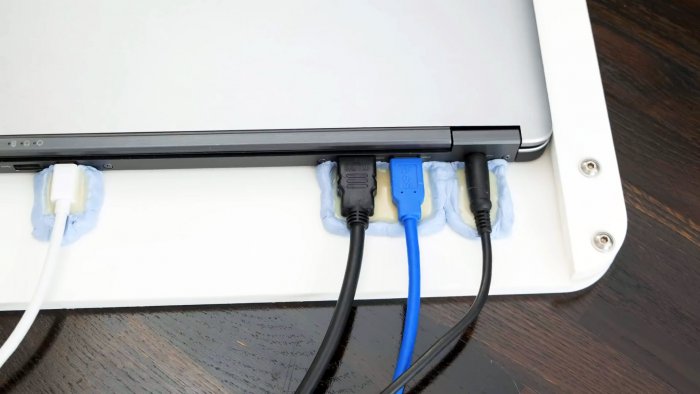

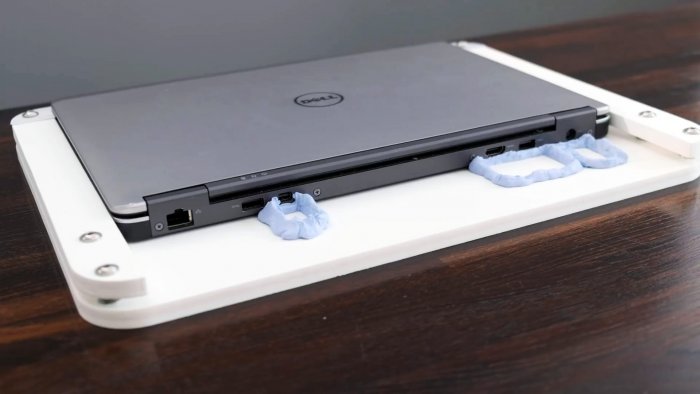

Напротив разъемов из пластилина делаются бортики, в них заливается эпоксидный клей, и вставляются кабели.

Когда эпоксидная смола высохнет, можно будет снять ноутбук и соскрести пластилин.

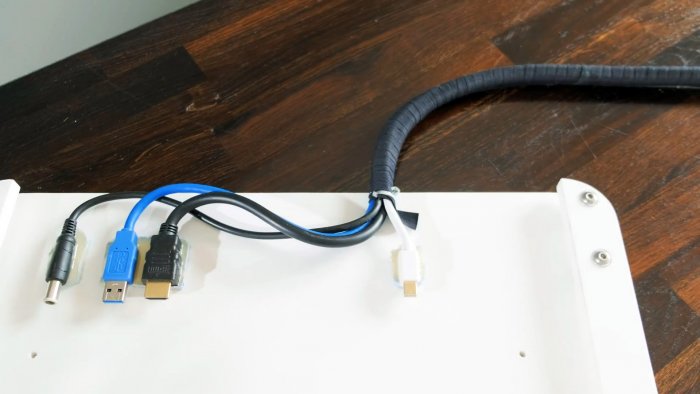

Кабеля собираются в пучок и изолируются.

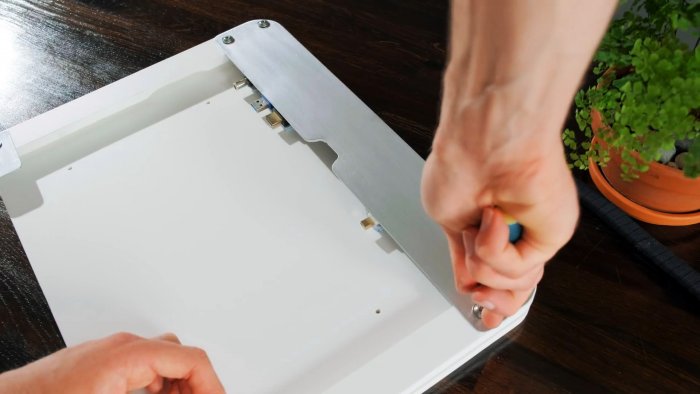

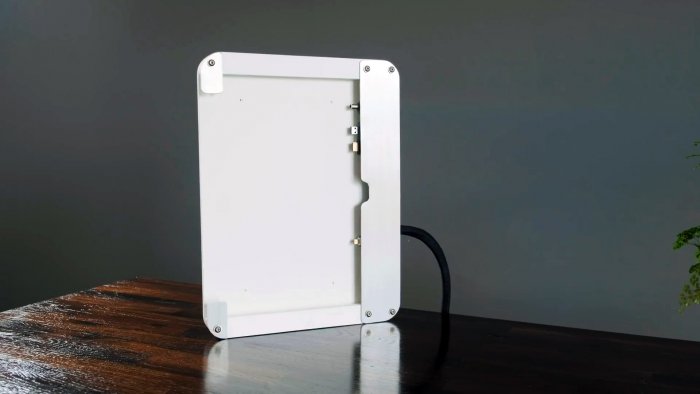

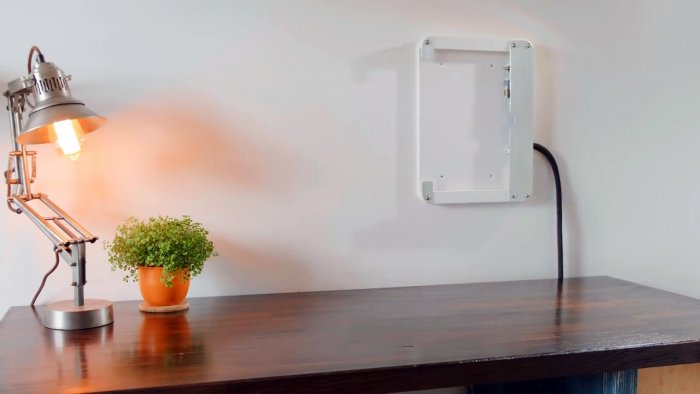

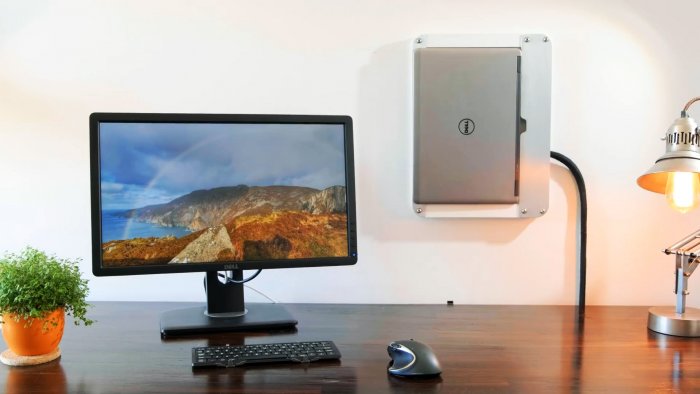

Далее нужно вырезать из алюминия пластину, и закрыть штекеры проводов на подставке. На ней делается запил под палец, чтобы потом поддевать ноутбук при снятии. Затем подставка прикручивается к стене.

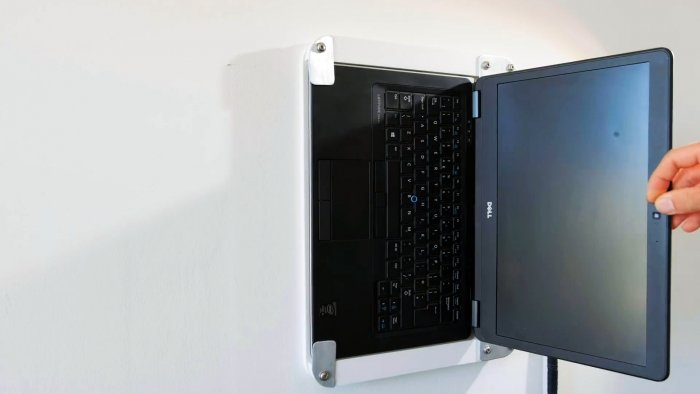

Теперь при установке ноутбука в подставку он будет наезжать гнездами на штекеры, и подключаться к ним. При этой сохранится возможность открывать крышку, чтобы его запускать. Останется только войти в настройки ноутбука, перейти на вкладку «питание и спящий режим», затем в дополнительных параметрах выбрать «действие при закрытии крышки не требуется». Теперь ноутбук будет работать с монитором как системный блок, даже если он закрыт.
