Все мы, время от времени, по разным причинам, пользуемся зарядными USB портами в общественных местах. В автобусах, остановках, гостиницах, и т.д. Кто-то не уследил за уровнем заряда при выходе из дома, кто-то забыл внешнее зарядное устройство, у кого-то слабенький аккумулятор – неважно. Важно не забывать о безопасности и сохранности своих личных данных, хранящихся в телефоне или в его карте памяти. Конечно, многие скажут, что современные смартфоны хорошо защищены, и запрашивают дополнительное разрешение на подключение к компьютеру. Но для знающего специалиста-хакера это семечки. Две минуты – и ваши данные на его флешке. Например, в гостинице; ведь никто и никогда не задавался вопросом – куда ведут провода от USB-розетки в Вашем номере. Может они подключены через преобразователь к общей электросети, а может к компьютеру с соответствующей программой и вместительным жестким диском... Большинство пользователей не хранят свои особо ценные файлы в телефоне и, тем не менее, мне бы вот, например, было неприятно, если бы чужой человек рылся в моих фотках, документах, и других файлах.
Как сделать USB переходник для безопасной зарядки телефона в общественных местах

А среди сотен постояльцев, по любому отыщется тот, у кого найдётся то, что заинтересует мошенников. В конце концов, могут банально обчистить электронный кошелёк! И вот чтобы избежать таких неприятностей, предлагаю сделать USB-переходник, который не позволит считывать и копировать файлы с любых заряжаемых устройств.

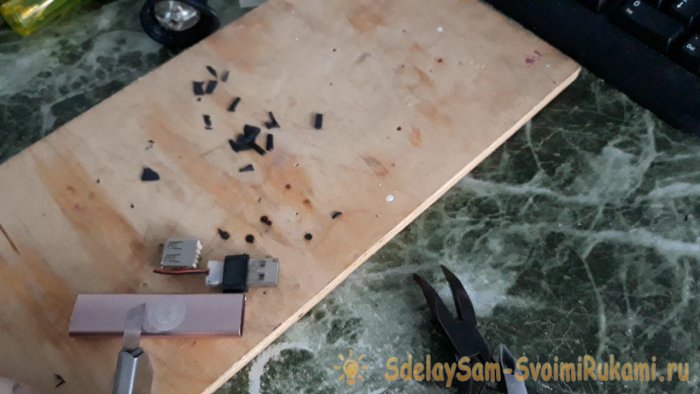

Понадобится


  • USB-разъём 2.0 (мама).
  • USB-штекер 2.0 (папа).
  • Кусочек трубки, длиной в суммарную длину обоих USB, плюс сантиметр запаса.
  • Плоскогубцы.
  • Канцелярский нож.
  • Паяльник, с оловом и флюсом.
  • Мини дрель с отрезным диском.
  • Кусочек горячего клея.
  • Зажигалка.
  • Напильник.
  • Секундный клей.

Как сделать USB переходник для безопасной зарядки телефона в общественных местах

Изготовление защитного USB-переходника

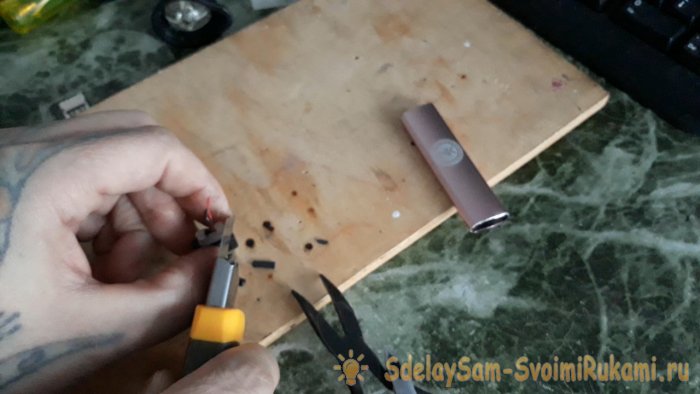

Дело на 15-20 минут! Для начала возьмём штекер от старого или сломанного USB провода. С помощью канцелярского ножа и плоскогубцев, снимем с него оплётку. Но не полностью, а оставим примерно миллиметров десять в середине. Вот так:
Как сделать USB переходник для безопасной зарядки телефона в общественных местах

Далее, следует откусить белый и зелёный проводки, торчащие из штекера. Именно эти цвета отвечают за передачу данных. Черный и красный проводки мы не трогаем; они отвечают за подачу питания.
Как сделать USB переходник для безопасной зарядки телефона в общественных местах

Теперь подготовим корпус. Я взял алюминиевый корпус от одноразового электронного испарителя – как раз по размеру!
Как сделать USB переходник для безопасной зарядки телефона в общественных местах

Но если такого не найдётся, можно взять любую круглую металлическую трубку, и сплюснуть её плоскогубцами в овал так, чтобы внутрь пролазил штекер с остатками оплётки, и разъём. Если оплётка штекера не позволяет втиснуть внутрь трубки сам штекер, то подгоняем размер, опять же, канцелярским ножом.
Как сделать USB переходник для безопасной зарядки телефона в общественных местах

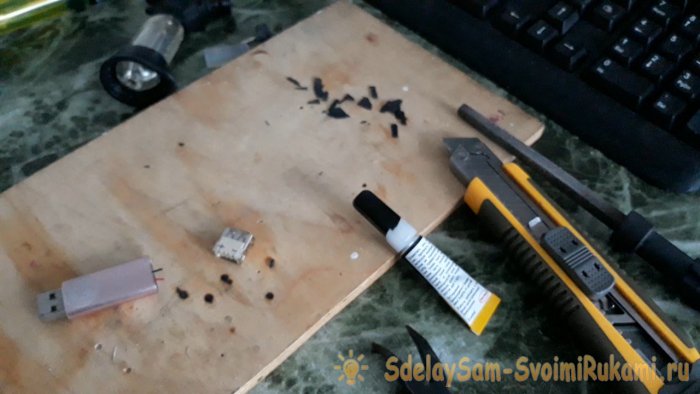

На то и расчёт – чтобы штекер плотно сидел в трубке. Итак, засовываем штекер в трубку, проводами внутрь таким образом, чтобы оплётка полностью скрылась внутри трубки, а провода торчали с другого конца трубки миллиметра на 3-4. Зачищаем кончики проводков.
Как сделать USB переходник для безопасной зарядки телефона в общественных местах

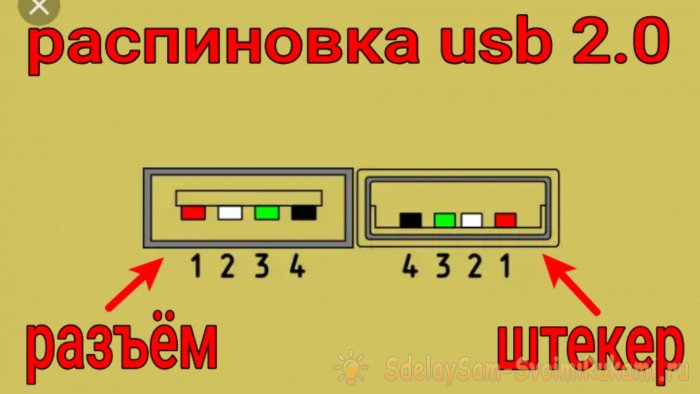

Закрепляем оплётку в трубке секундным клеем. Далее следует припаять проводки штекера, к разъёму. Тут, главное, не ошибиться с полярностью, иначе переходник просто не будет работать. Проверить полярность можно обычным вольтметром, но для наглядности я скину схему:
Как сделать USB переходник для безопасной зарядки телефона в общественных местах

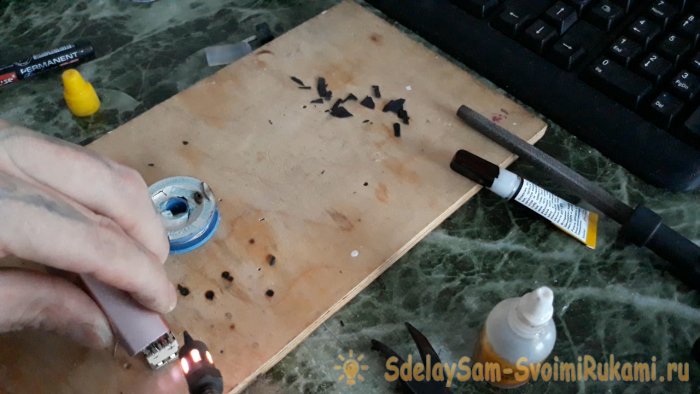

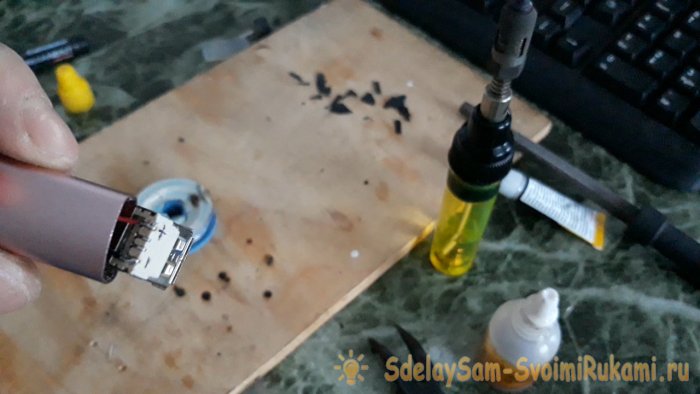

Итак, определили полярность, теперь обмазываем контакты флюсом, лудим, и припаиваем к ним соответствующие проводки.
Как сделать USB переходник для безопасной зарядки телефона в общественных местах

Как сделать USB переходник для безопасной зарядки телефона в общественных местах

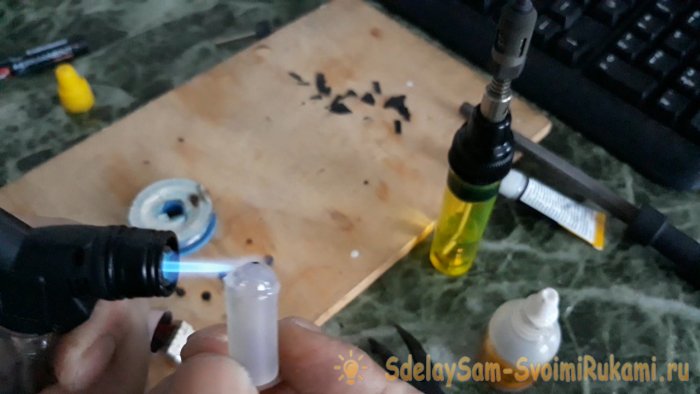

После этого нужно заизолировать контакты. Нагревать ради такого пустяка клеевой пистолет, я пожалел времени, и просто разогрел клей зажигалкой, и мазнул им по контактам.
Как сделать USB переходник для безопасной зарядки телефона в общественных местах

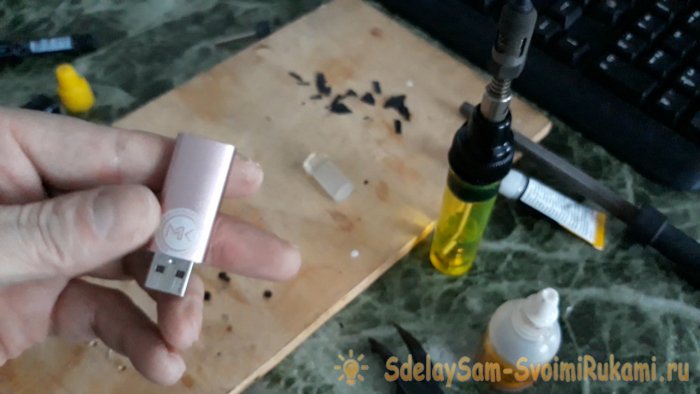

Этого вполне будет достаточно. Теперь заталкиваем разъём внутрь трубки, вровень с краями трубки, закрепляем секундным клеем, и проверяем на пригодность!
Как сделать USB переходник для безопасной зарядки телефона в общественных местах

Как сделать USB переходник для безопасной зарядки телефона в общественных местах

Как сделать USB переходник для безопасной зарядки телефона в общественных местах

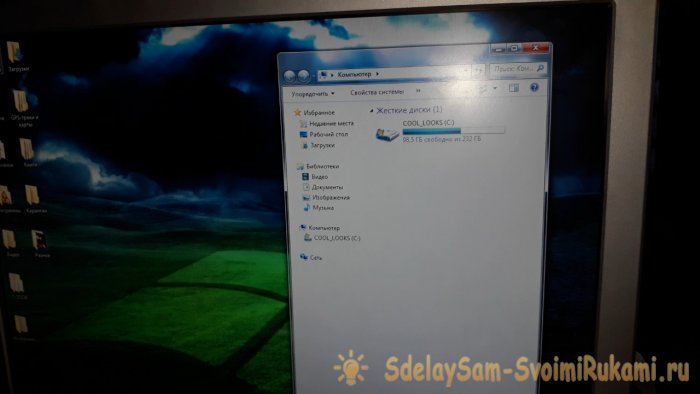

Только внимательно следим, чтобы клей не попал на контакты разъёма и штекера... Как можно увидеть в видеоролике, зарядка идёт, а передача данных отсутствует. Этот переходник чисто физически не позволит подсоединиться к Вашему устройству посредством USB. Его можно везде брать с собой – он маленький и компактный, и подойдёт к любому USB кабелю. Заряжать через него можно не только телефоны, но и плееры, и подключать питание для жёстких дисков, и т.д. Таким же образом, можно сделать и другие, похожие переходники, с нужными Вам штекерами и разъёмами.
Как сделать USB переходник для безопасной зарядки телефона в общественных местах

Смотрите видео


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (4)
  1. Кудрявцев Юрий Александрович
    #1 Кудрявцев Юрий Александрович Гости 5 декабря 2020 14:15
    1
    Ох ты и нудный! Откуси ненужные концы в зарядном кабеле и не ссыкай что за тобой шпионят.
  2. Гость Евгений
    #2 Гость Евгений Гости 5 декабря 2020 14:33
    0
    Быстрая зарядка работать не будет, имею в виду QC3...
  3. Виталий
    #3 Виталий Гости 5 декабря 2020 16:39
    0
    Поддерживаю Юрия. Гораздо проще поддеть иголкой и вытащить средний пин из кабеля со стороны микроюсб разъема. А вообще куча дешёвых кабелей изначально идут только с двумя проводами - китайцы экономят. Например с большинством недорогих паревбанков или от старых кнопочных мобильников. Из десятка кабелей, что валяется дома у каждого, наверняка парочка будет чисто двухпроводных.
  4. Гость Вадим
    #4 Гость Вадим Гости 5 декабря 2020 20:56
    0
    вы меня извините,но занятие абсолютно бесполезное,вы ничего не знаете о методах взлома
