Многие задумываются об изготовлении в гараж или мастерскую печки на отработке. Для ее работы необходимо применение масляного насоса, который будет подавать топливо в камеру сгорания. Рассмотри, как сделать такой автоматический маслонасос своими руками.
Как организовать автоматическую подачу масла для печи на отработке

Материалы:

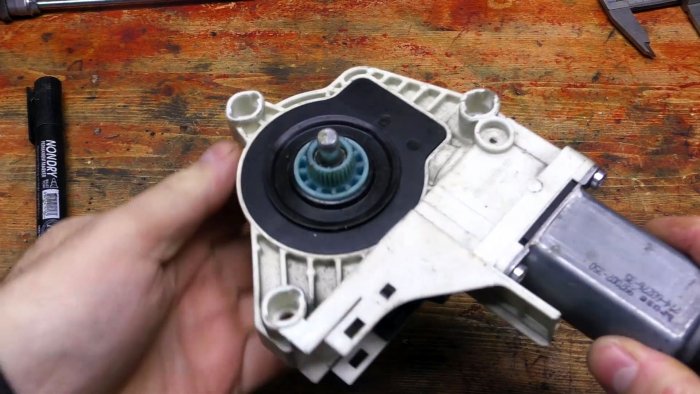

  • мотор-редуктор для стеклоподъемника - http://ali.pub/5brwkb
    Как организовать автоматическую подачу масла для печи на отработке

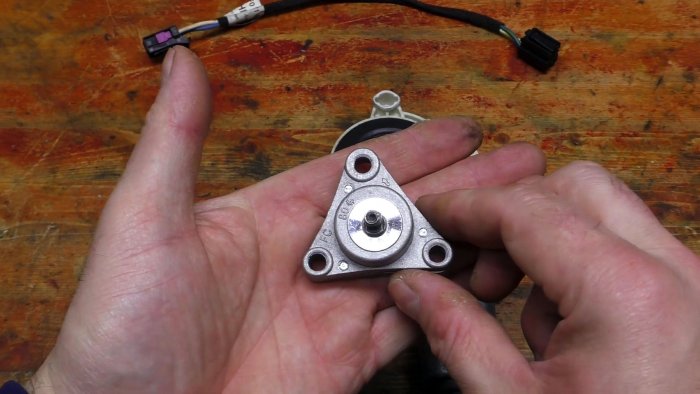

  • масляный насос для скутера - http://ali.pub/5brwh0
    Как организовать автоматическую подачу масла для печи на отработке

  • шпильки М6 – 4 шт.;
  • листовая сталь 5-10 мм;
  • медная трубка 6 мм;
  • пластиковая плита;
  • блок питания 12В;
  • регулятор оборотов для двигателя - http://ali.pub/5brygd
  • гайки М6.

Процесс изготовления насоса для печи на отработке


Конструкция подразумевает опускание масляного насоса от скутера в емкость с маслом. От него будет идти длинный вал на поверхность к мотор-редуктору стеклоподъемника, который послужит электроприводом системы. Чтобы это реализовать, нужно сварить из трех шпилек М6 и перемычек каркас, на одном конце которого будет крепиться насос, а на втором электромотор. Длина шпилек для этого должна соответствовать глубине емкости с отработкой. Они свариваются треугольником под отверстия на маслонасосе.
Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Из толстой листовой стали нужно вырезать переходную плиту для масляного насоса. В ней сверлятся отверстия для забора и нагнетания масла, а также каркаса из шпилек. На забор нужно поставить сетку, чтобы внутрь не попала стружка, присутствующая в отработке.
Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Из медной трубки 6 мм нужно выгнуть канал подачи масла. На одном конце ее необходимо развальцевать. Она вставляется в плиту. Для этого отверстие должно иметь фаску. Трубка выворачивается в сторону электропривода на выход из емкости.
Как организовать автоматическую подачу масла для печи на отработке

На край каркаса с помощью гаек устанавливаются и сжимаются между собой насос и переходная плита с трубкой. На вал маслонасоса накручивается удлиненная гайка. В нее вворачивается шпилька, которая передаст крутящий момент от мотор-редуктора.
Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Из толстого пластика вырезается переходная плита для крепления мотор-редуктора к каркасу.
Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Далее нужно оснастить вал стеклоподъемника переходником под внутреннюю резьбу М6, чтобы соединиться со шпилькой, идущей от насоса. Для этого на его шестерню вклеивается эпоксидной смолой трубка или часть форсунки. Сверху на нее приваривается удлиненная гайка М6.
Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Далее устанавливается пластиковая плита, затем сам привод. Центральную шпильку нужно будет законтрить, так как она может выкручиваться при вращении. Трубка подачи крепится к каркасу стяжкой.
Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Далее насос погружается в емкость с переработкой. Его питание осуществляется блоком 12 В через регулятор оборотов, на котором скорость подкачки масла выставляется под мощность печки.
Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке

Как организовать автоматическую подачу масла для печи на отработке
