Кованая решетка один из несложных, но красивых изделий художественной ковки. Она смотрится основательно, надежно и со вкусом. Ее можно использовать на заборах, воротах, калитках, перилах, балконных ограждениях. Чтобы сетка из полосы получилась аккуратной и симметричной, для ее изготовления нужно собрать специальный станок.
Как сделать станок для быстрого изготовления кованой решетки

Материалы:


  • рессора от грузовика;
  • круглая болванка для проточки направляющей;
  • пружина сжатия;
  • стальная пластина 10 мм;
  • стальной квадрат 20х20 мм;
  • длинная шпилька М6;
  • гайки М6 – 2 шт.;
  • гайки М8 – 2 шт.

Процесс изготовления станка для кованой решетки

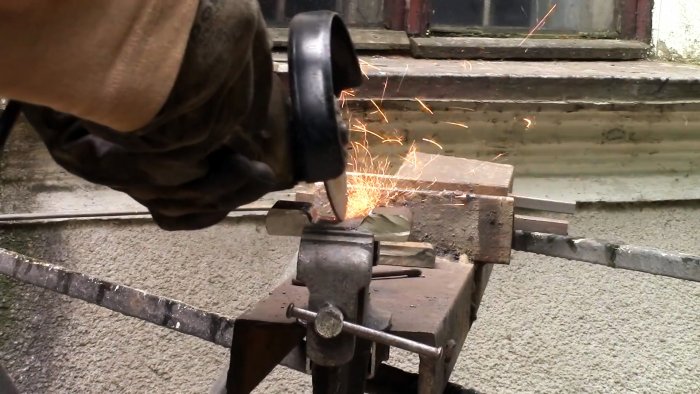

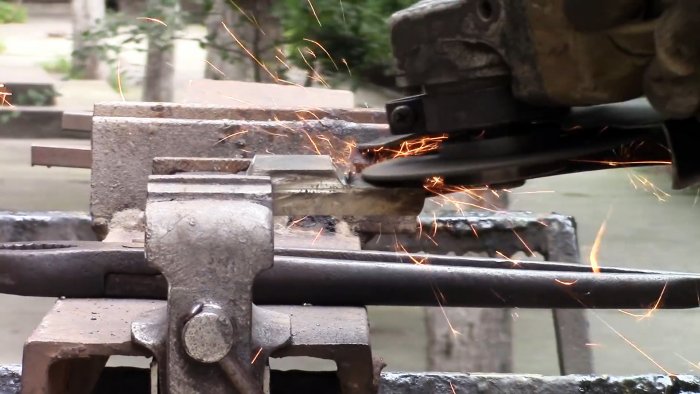

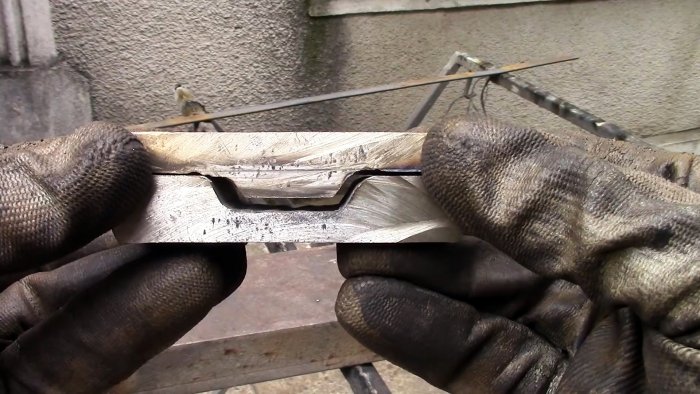

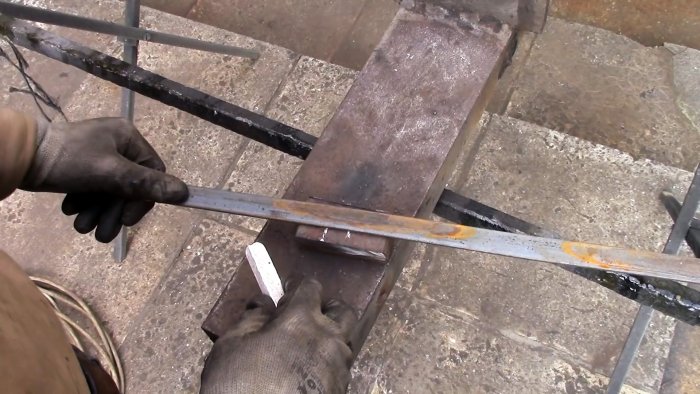

Для изготовления матрицы станка, формирующей изгибы прутьев сетки, можно использовать грузовую рессору. От нее отрезается 2 заготовки одинакового размера. Их нужно переточить так, чтобы у одной по центру получился выступ, а у второй выемка. Размеры выемки и выступа подгоняются под ширину полосы, с которой планируется работать при изготовлении решетки. Оптимально ориентироваться на полосу 20х4 мм.
Как сделать станок для быстрого изготовления кованой решетки

Как сделать станок для быстрого изготовления кованой решетки

Как сделать станок для быстрого изготовления кованой решетки

Как сделать станок для быстрого изготовления кованой решетки

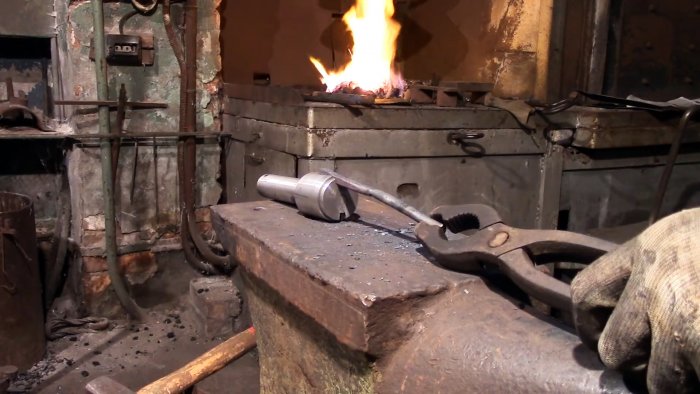

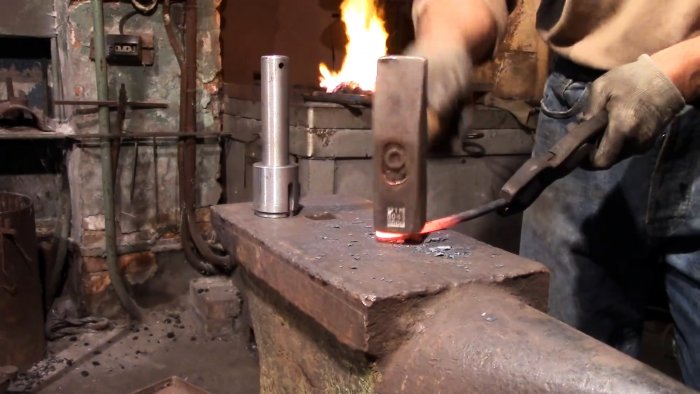

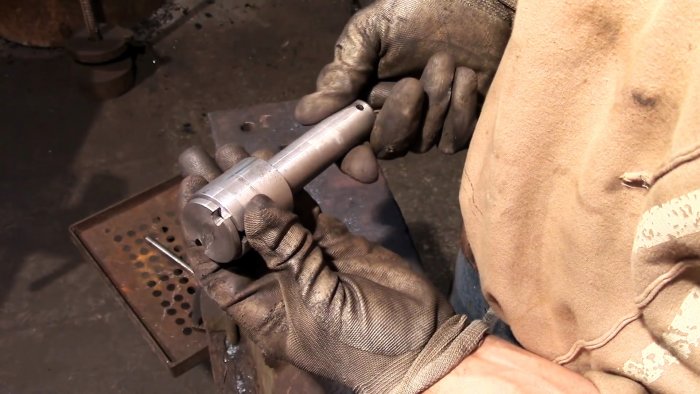

Далее нужно заказать у токаря или выточить самостоятельно направляющую для верхнего штампа. Она состоит из 2-х элементов: вала с головкой и трубки, которая на нем скользит.
Как сделать станок для быстрого изготовления кованой решетки

Сбоку на них делается 2 паза. В пазы вставляются штифты.
Как сделать станок для быстрого изготовления кованой решетки

Как сделать станок для быстрого изготовления кованой решетки

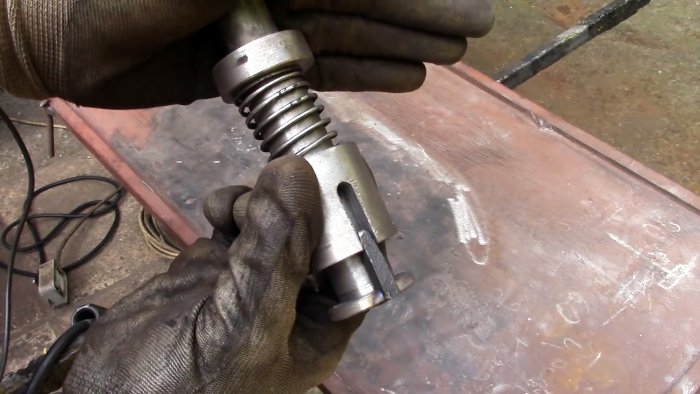

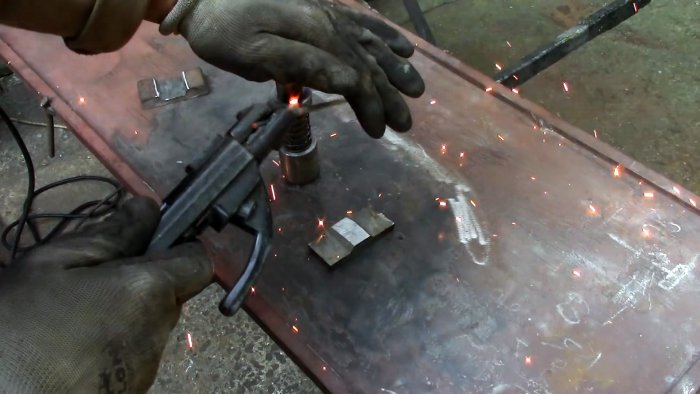

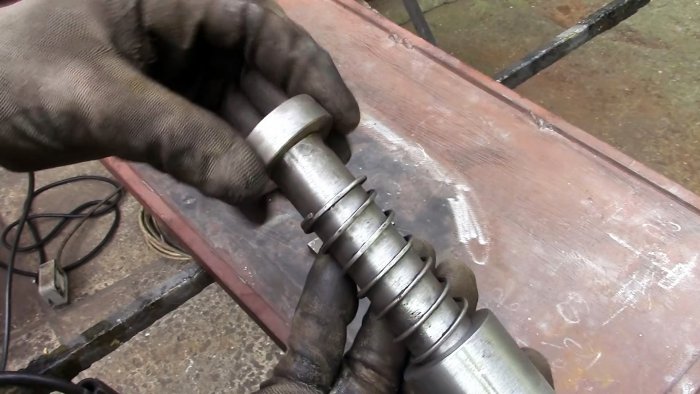

Затем они привариваются к головке вала. Это позволит направляющей не проворачиваться. На вал направляющей устанавливается пружина. Затем она поджимается высоченной массивной шайбой. Сама шайба приваривается.
Как сделать станок для быстрого изготовления кованой решетки

Как сделать станок для быстрого изготовления кованой решетки

Как сделать станок для быстрого изготовления кованой решетки

Как сделать станок для быстрого изготовления кованой решетки

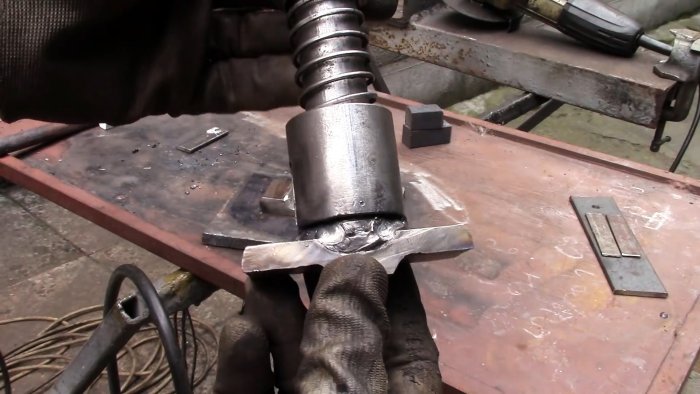

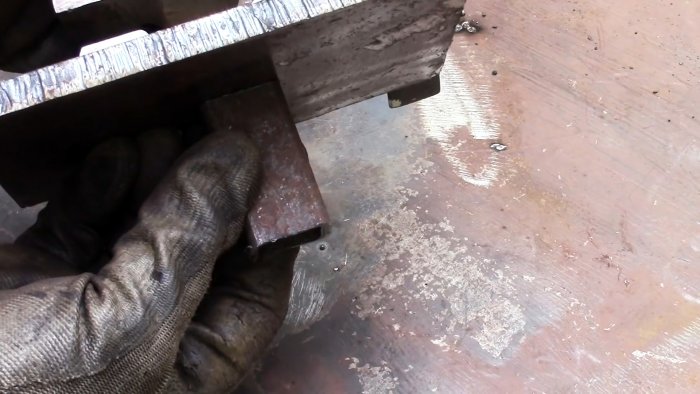

Из листовой стали 10 мм нужно вырезать основание для станка. К центру подошвы приваривается штамп с выемкой. Штамп с выступом приваривается к ранее сделанной скользящей направляющей.
Как сделать станок для быстрого изготовления кованой решетки

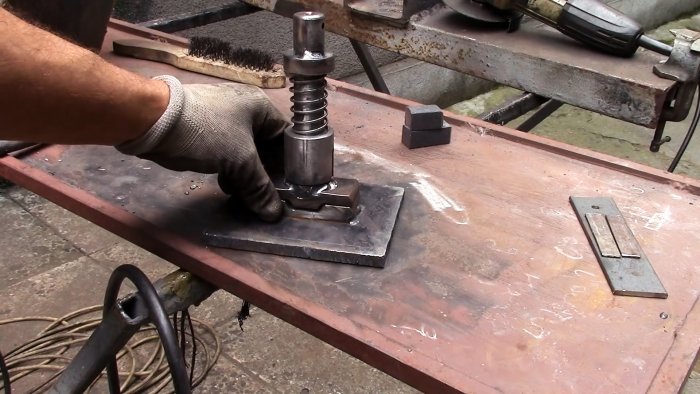

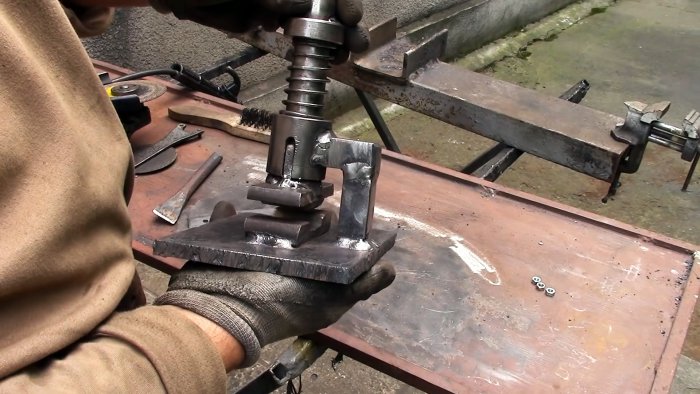

Теперь необходимо закрепить верхний штамп относительно нижнего. Для этого между ними временно прокладывается полоса, на работу с которой делается станок, и вставка 1,5 мм для создания зазора. Затем используя квадрат сваренный буквой «Г», нужно приварить трубку направляющей к подошве станка.
Как сделать станок для быстрого изготовления кованой решетки

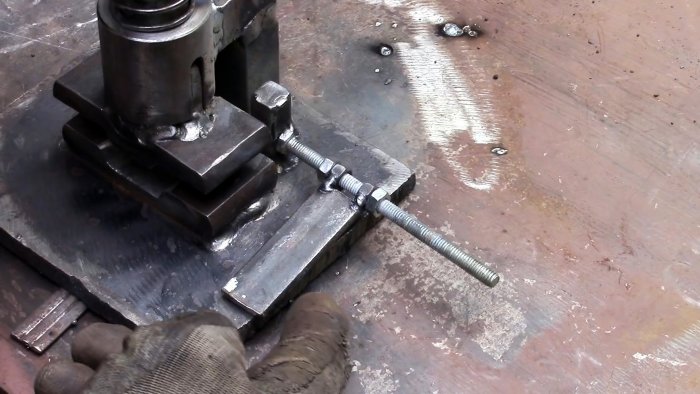

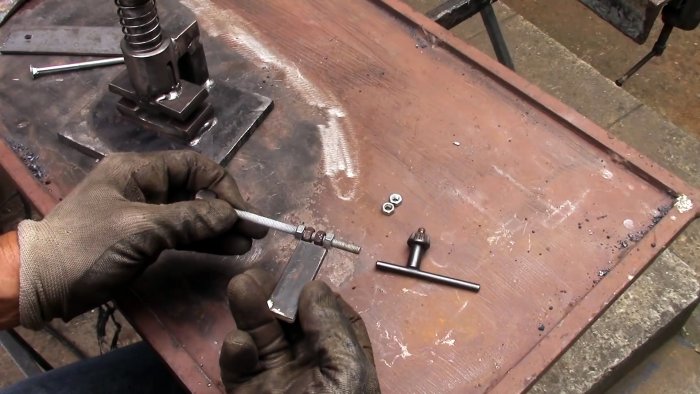

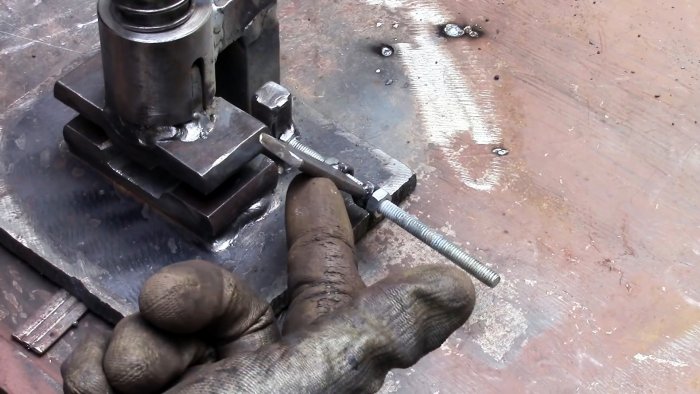

Для регулировки шага между волнами требуется сделать откидное приспособление. Для этого на длинную шпильку М6 накручивается гайка М6, затем надевается 2 гайки М8 и все поджимается второй гайкой М6. Шпилька приваривается к основанию станка через проставку. Она должна расположиться параллельно движению продвигаемой в нем полосы. На центральные гайки приваривается флажок. Он будет подвижным и позволит контролировать отступ между волнами.
Как сделать станок для быстрого изготовления кованой решетки

Как сделать станок для быстрого изготовления кованой решетки

Как сделать станок для быстрого изготовления кованой решетки

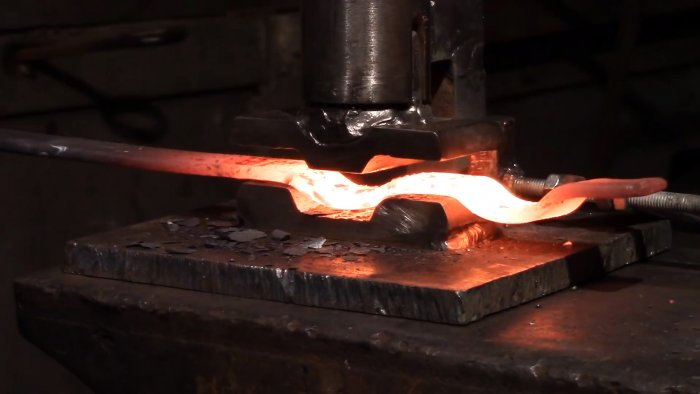

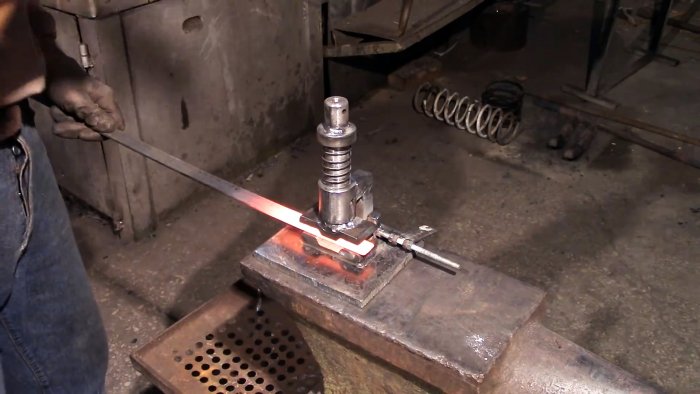

Снизу подошвы приваривается отрезок профильной трубы, что позволит фиксировать станок на наковальне или в тисках. Чтобы воспользоваться станком, нужно раскалить заготовку полосы. Она вставляется под штамп и сгибается ударами молота по направляющей. Затем заготовка продвигается дальше, пока откидной флажок не упадет в сделанную волну, и формируется следующий изгиб.
Как сделать станок для быстрого изготовления кованой решетки

Для удобства в горн закладываться несколько заготовок. Пока выполняется работа с одной, остальные греются. Как только текущая остывает, вместо нее берется следующая, а первая отправляется на повторный нагрев. Сделав достаточное количество заготовок с вонами, можно соединить их в решетку с ровными полосами. Крепление выполняется на заклепки по пересечению ячеек.
Как сделать станок для быстрого изготовления кованой решетки

Как сделать станок для быстрого изготовления кованой решетки

Как сделать станок для быстрого изготовления кованой решетки
