Для защиты органов дыхания от пыли, и прочих опасных для человека частиц, применяется респиратор с клапанами. Он позволяет разделять потоки вдыхаемого и выдыхаемого воздуха, что является главным его отличием от повязок. Это простое устройство, которое можно сделать своими руками из подручных средств.
Материалы:
- пластиковые бутылки – 3 шт.;
- вата;
- марля или бинт;
- изолента;
- резинка;
- самоклеющаяся уплотнительная лента;
- резиновая перчатка;
- винты М4 с гайками – 6 шт.
Изготовление респиратора

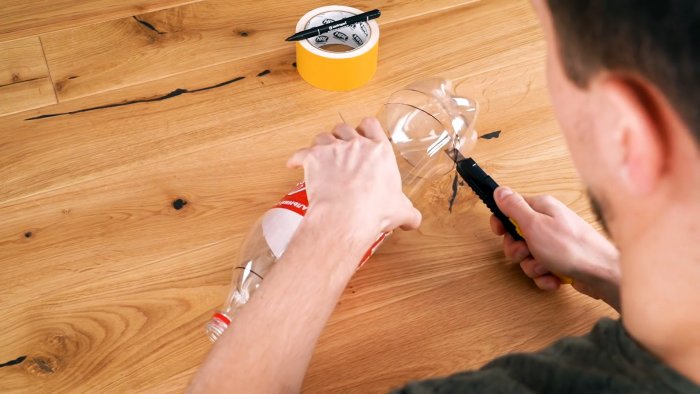

От пластиковой бутылки объемом 2 л отрезается дно и горлышко. Дно будет использоваться в качестве полумаски респиратора, поэтому отрез должен быть максимально аккуратным.

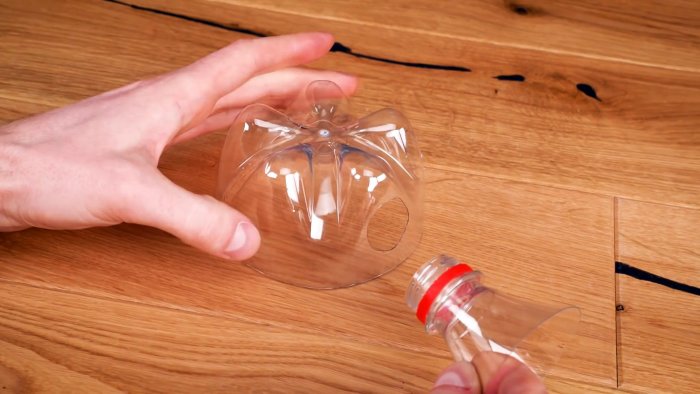

Дно бутылки состоит из 6-ти ребер жесткости. В 3-х соседних нужно вырезать отверстия по диаметру части горлышка с резьбой для крышки.
В центральное из них изнутри вставляется срезанное под крышку горлышко, которое фиксируется ее кольцом. Далее делается клапан.

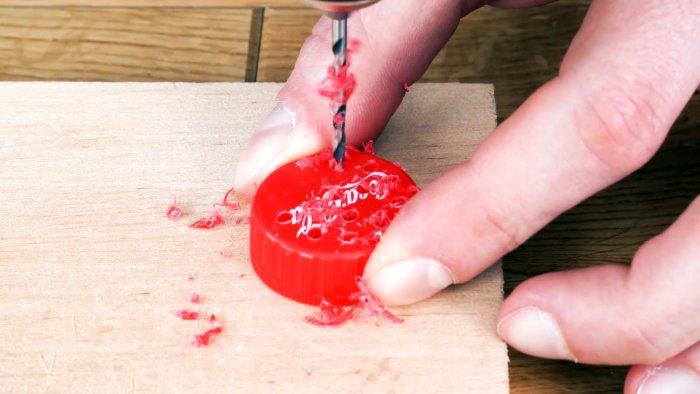

Для этого в пробке насверливаются маленькие отверстия.

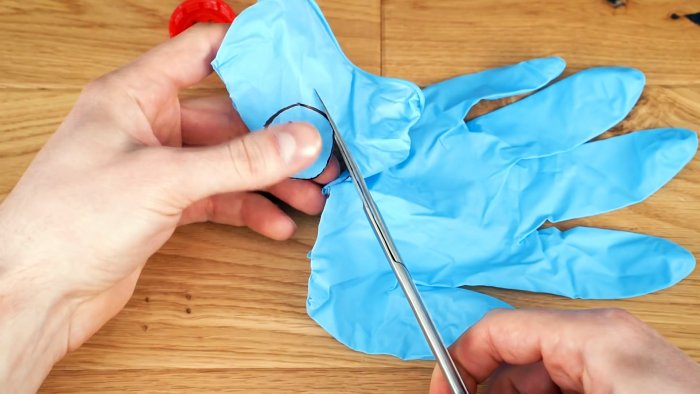

Из резиновой перчатки для нее вырезается прокладка.

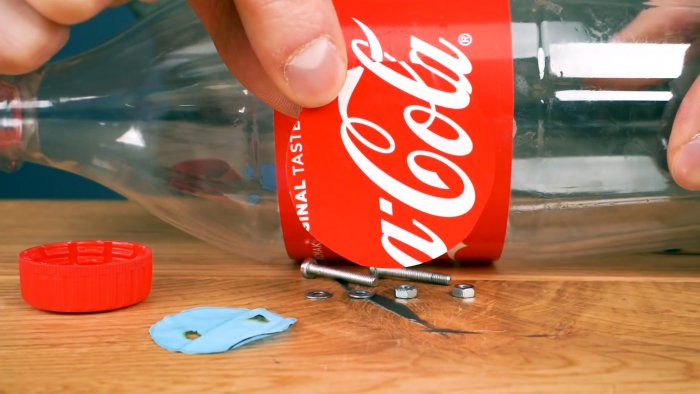

Из стенки бутылки вырезается диск немного большего диаметра, чем крышка.

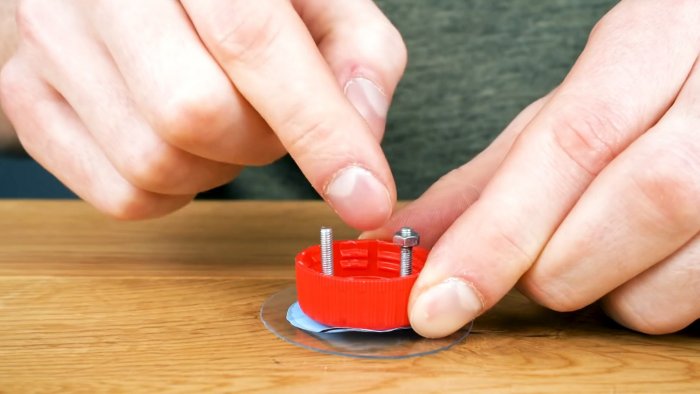

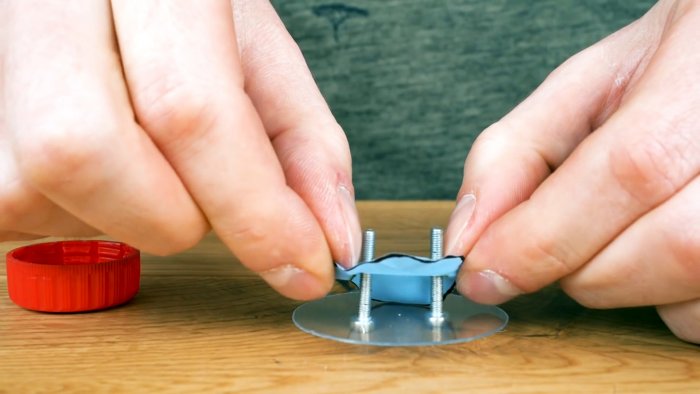

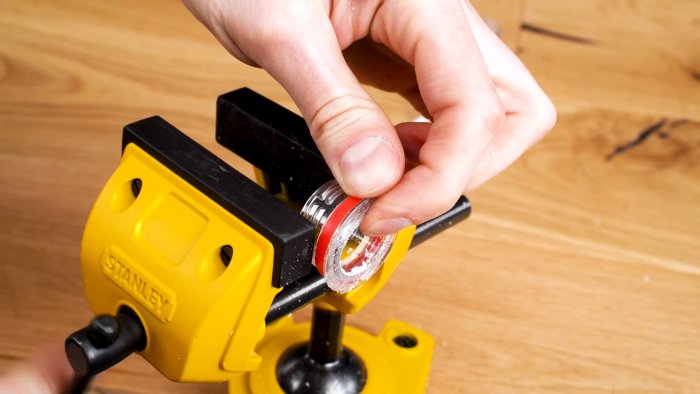

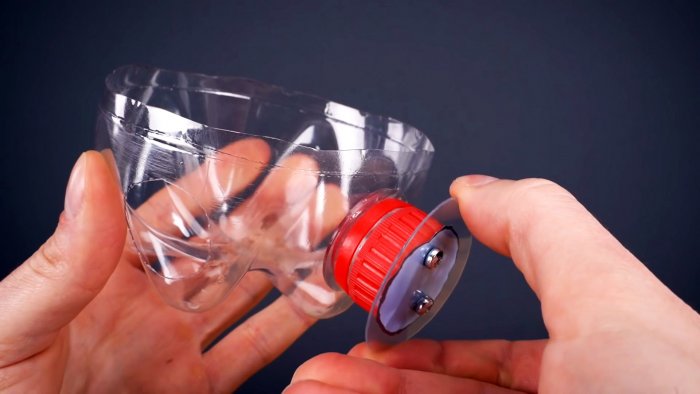

Затем клапан собирается на 2 винта, под которые нужно будет сделать отверстия. Очередность сборки: диск, резиновая прокладка, крышка. После этого затягиваются гайки винтов, но зажимаются не до конца. Готовый клапан накручивается на горловину полумаски.

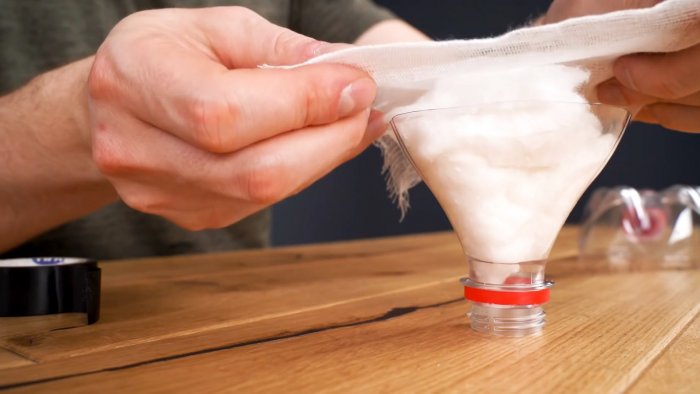

Фильтрующий элемент делается из горловины бутылки, у которой сохраняется часть стенки. В нее накладывается слой ваты и фиксируется марлей.

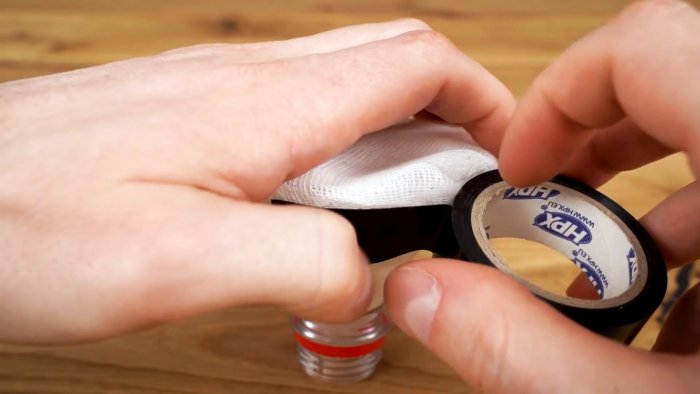

Сама марля обвязываться изолентой.

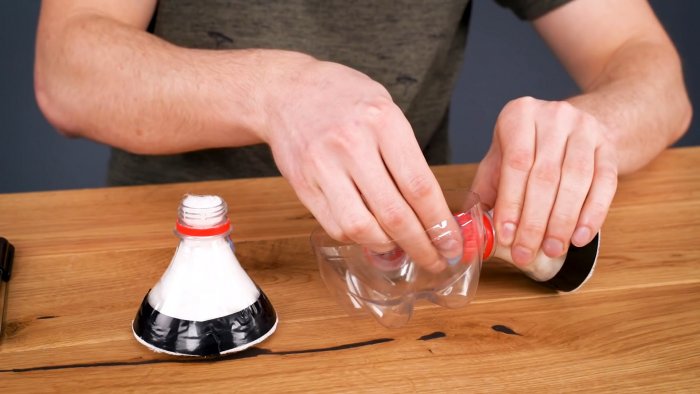

Нужно сделать 2 таких фильтра и вставить их в боковые отверстия полумаски с наружной стороны. Крышки с клапаном для горловин делаются аналогичным образом, что и ранее.

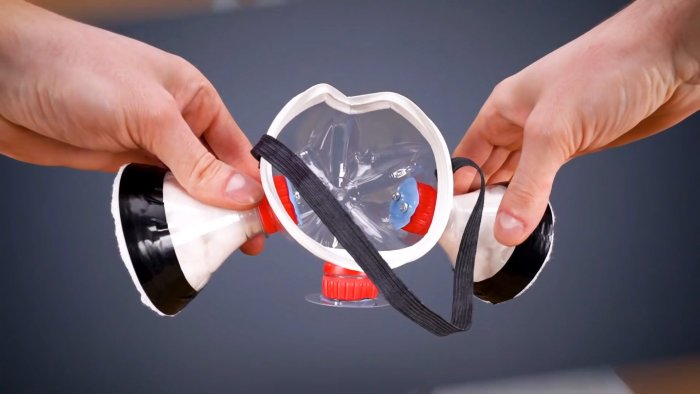

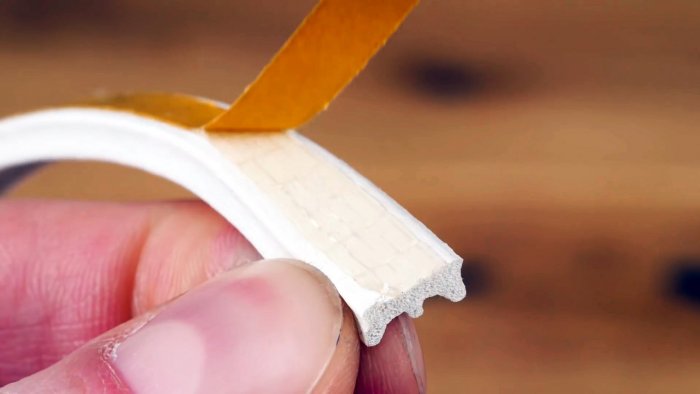

Далее полумаска примеряется и обрезается по изгибам лица. На нее устанавливается резинка, а по острой кромке наклеивается уплотнительная лента.

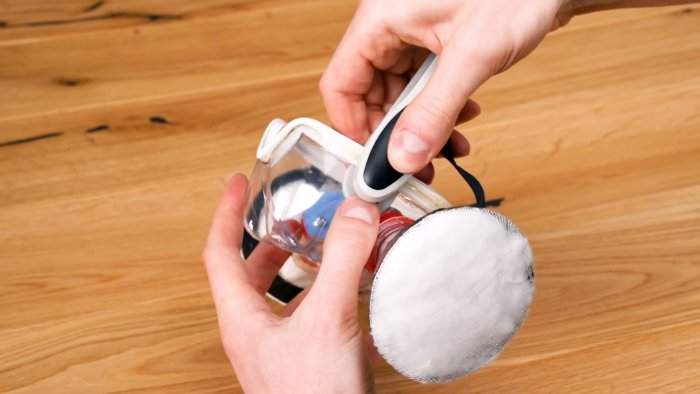

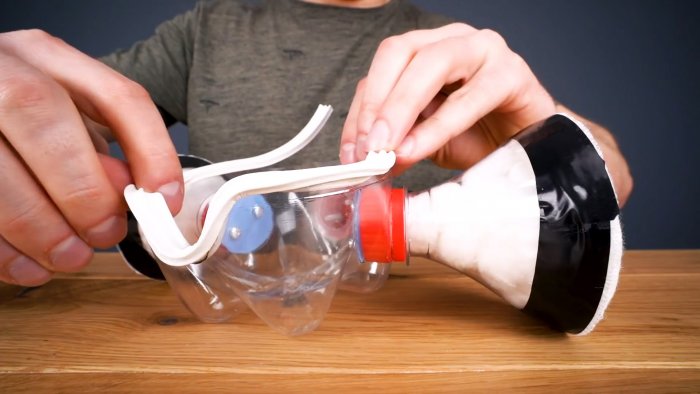

Степлером приделываем резинку, которая будет удерживать респиратор на лице.

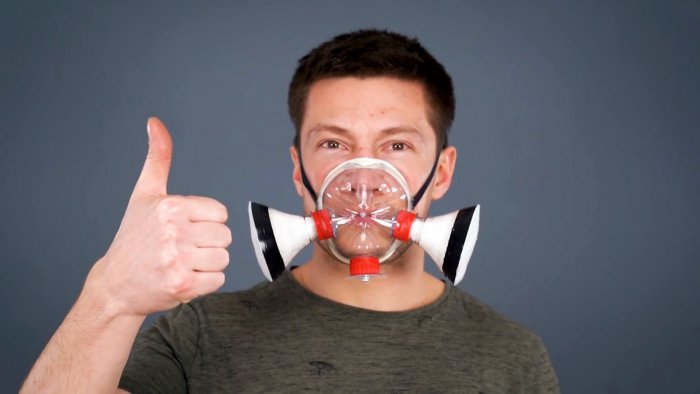

Поскольку центральный и боковые клапана установлены в разном направлении, то при вдыхании воздуха открываются только те, что с ватным фильтром. Во время выдоха они блокируются, и газ выводится через центральный клапан. Такой респиратор полумаска может использоваться для фильтрации пыли, паров, частиц краски и присутствующих в воздухе микроорганизмов.
Главное достоинство конструкции в легкости замены фильтрующего элемента. Нужно просто выбросить старую марлю с ватой, и вставить новую.
