При подключении к компрессору длинного шланга возникают трудности с его уборкой. Шланг приходится после каждого применения наматывать на локоть и вешать на крючок, на что уходит время. Существенно облегчить его использование можно с помощью самодельной катушки из колесного диска. На нее удастся намотать 20 и более метров шланга. При надобности его можно разматывать на ту длину, которая потребуется, а после быстро смотать обратно.
Катушка для шланга из диска и ступицы автомобиля

Материалы:


  • автомобильный колесный диск;
  • ступица колеса;
  • профильная труба 15х15 мм;
  • стальной кругляк d10 мм;
  • труба d15-20 мм;
  • стальное рулевое колесо от трактора или кольцо из кругляка;

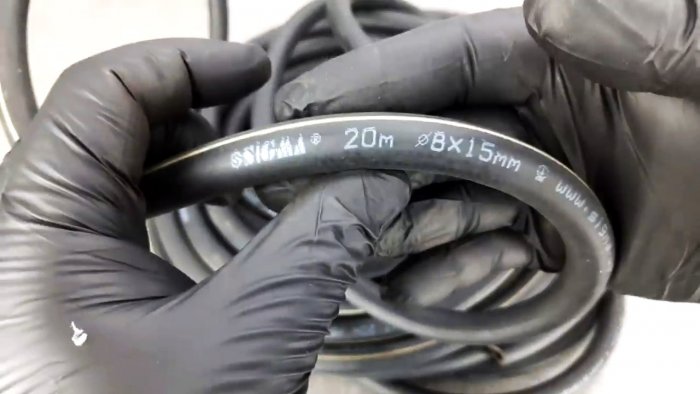

  • шланг высокого давления необходимой длины;
  • быстросъемные коннекторы для компрессора.

Изготовление катушки

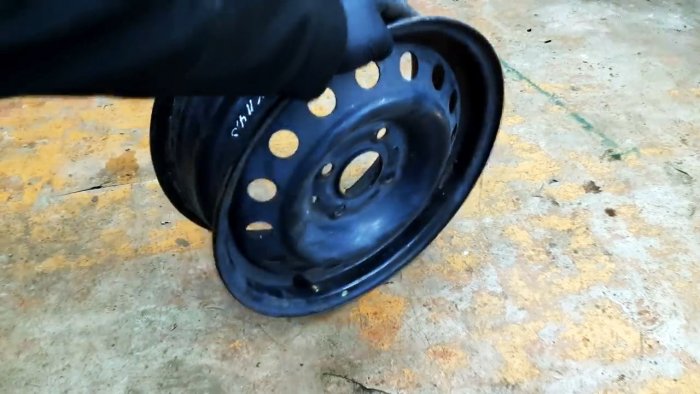

Необходимо измерить диаметр имеющегося колесного диска. Отталкиваясь от полученных параметров нужно изготовить стойку для его крепления.
Катушка для шланга из диска и ступицы автомобиля

Катушка для шланга из диска и ступицы автомобиля

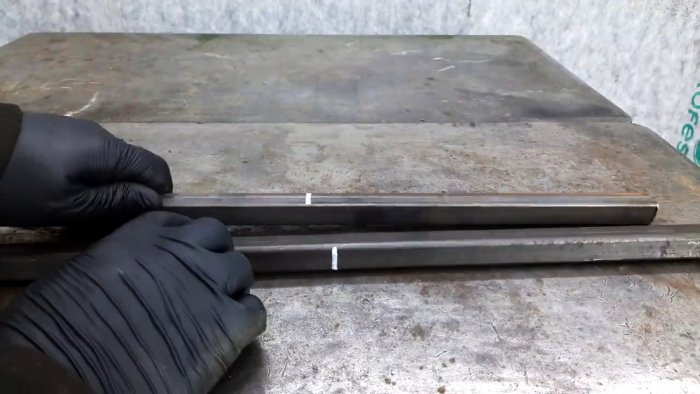

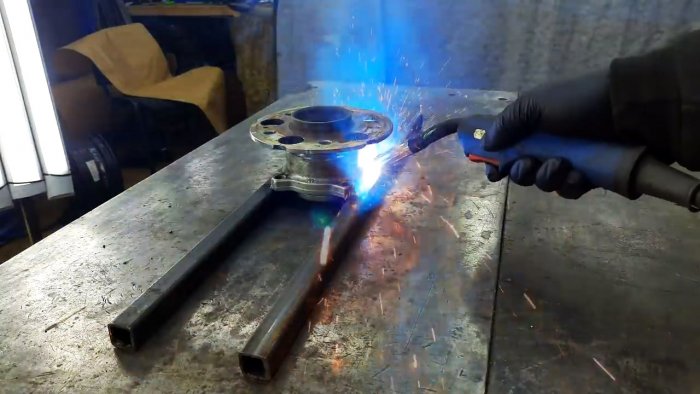

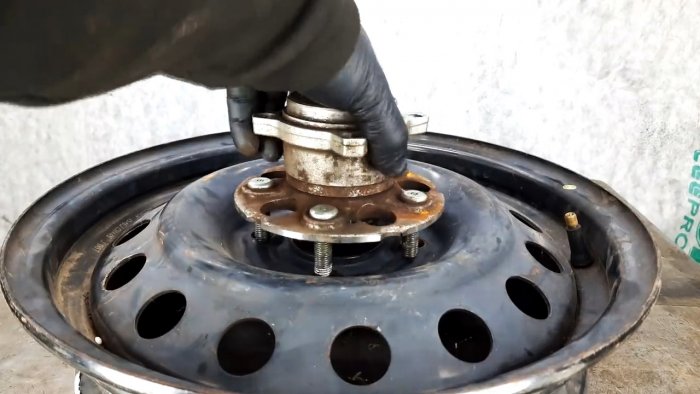

Для этого берется 2 одинаковые отрезка профильной трубы, превосходящие по длине диаметр диска на 20 см. Они выставляются параллельно и к ним по центру приваривается ступица. Важно, если шпильки ступицы не совпадают с монтажными отверстиями на диске, то их нужно выбить до сварочных работ.
Катушка для шланга из диска и ступицы автомобиля

Катушка для шланга из диска и ступицы автомобиля

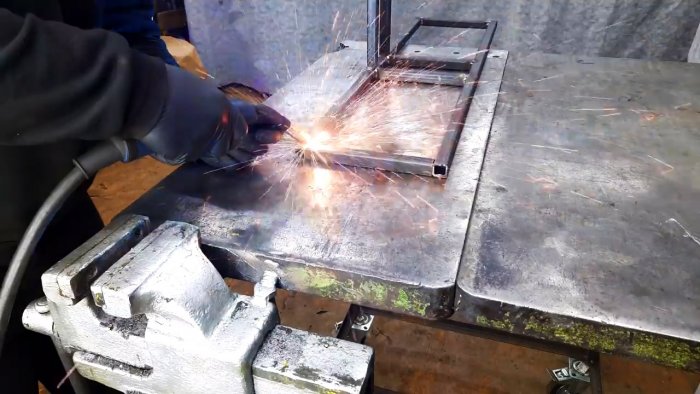

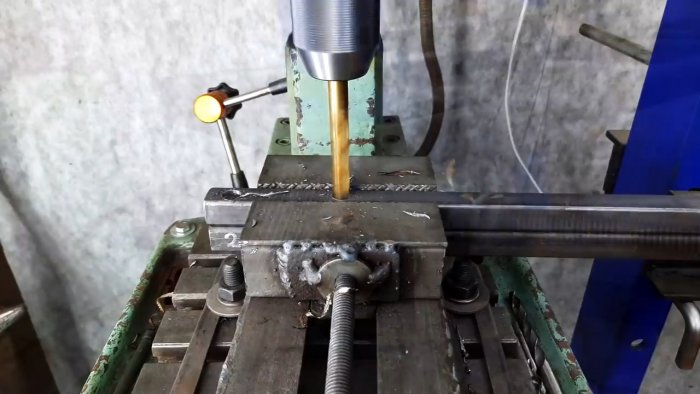

К стойке под прямым углом нужно приварить подошву в виде рамы из сваренного профиля, которая потребуется для крепления катушки к стене. Она состоит из 2-х отрезков трубы с 4-мя перемычками между ними. Из них 2 привариваются по краям рамки и 2 напротив профиля стойки. В крайних перемычках сверлятся отверстия для крепления подошвы к стене.
Катушка для шланга из диска и ступицы автомобиля

Катушка для шланга из диска и ступицы автомобиля

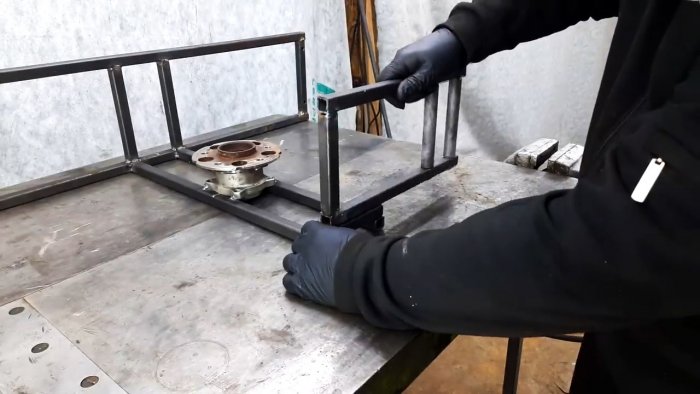

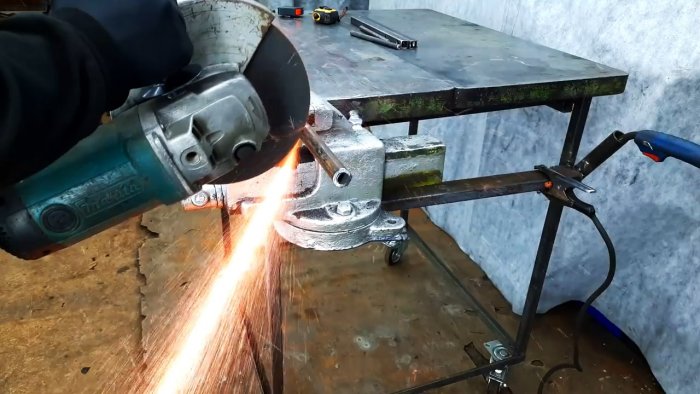

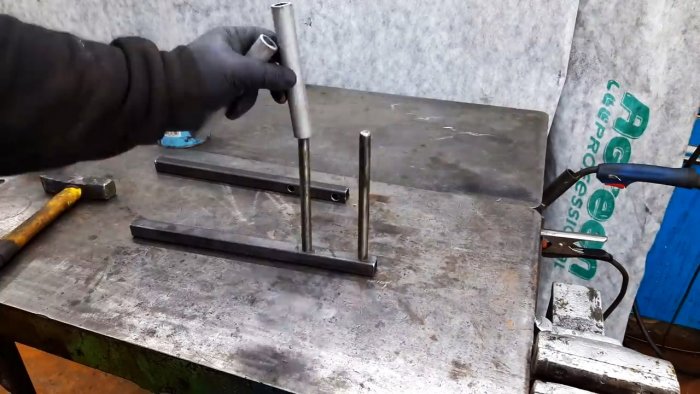

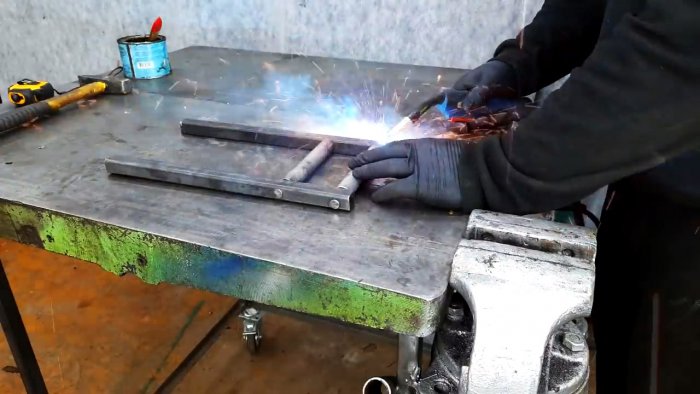

На следующем этапе изготавливается роликовый механизм для контроля угла сматывания и разматывания шланга. Он состоит из 2-х профильных труб с перемычкой, между которыми приваривается 2 отрезка стального кругляка с надетыми сверху круглыми трубами.
Катушка для шланга из диска и ступицы автомобиля

Катушка для шланга из диска и ступицы автомобиля

Катушка для шланга из диска и ступицы автомобиля

В результате получаются ролики для скольжения шланга. Их длина должна быть равной ширине диска. Данная конструкция приваривается к стойке со ступицей. Рамка с роликами располагается не по центру, а смещается под одну сторону.
Катушка для шланга из диска и ступицы автомобиля

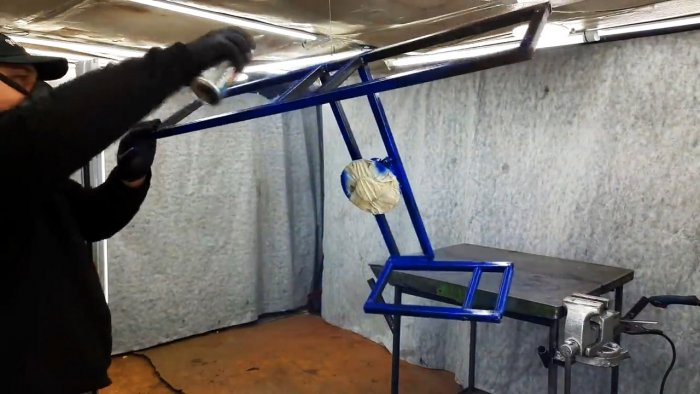

Теперь стойку можно покрасить.
Катушка для шланга из диска и ступицы автомобиля

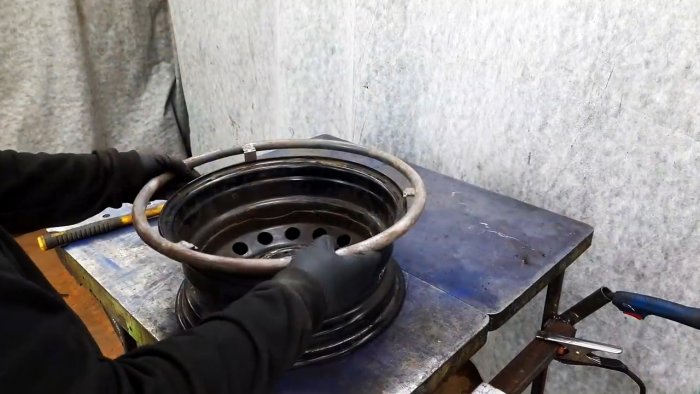

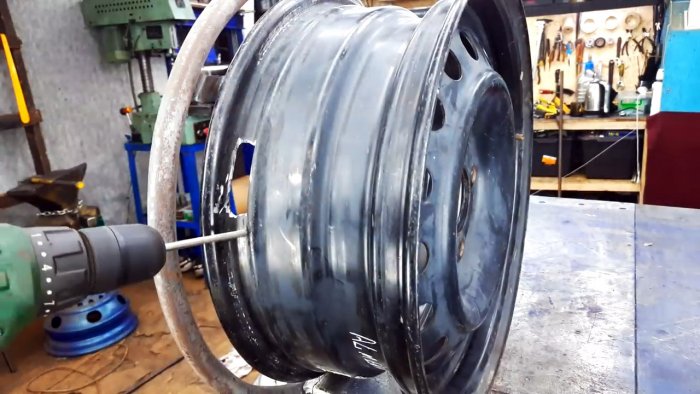

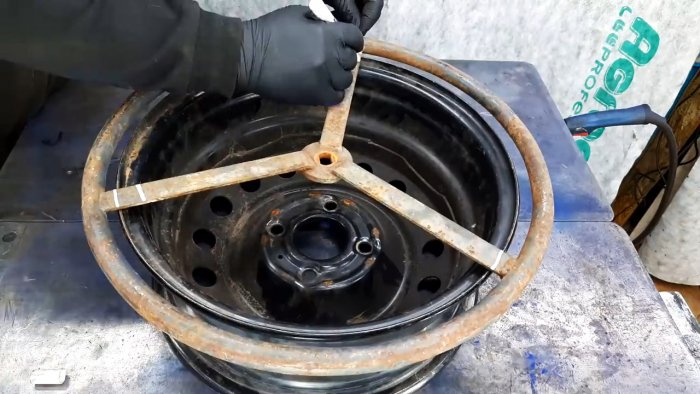

Далее нужно сделать баранку для удобного вращения диска руками. Для этого к нему приваривается стальное рулевое колесо от старого трактора. Вместо него можно использовать любой обод или кольцо из стального кругляка, главное, чтобы его диаметр был немного больше диска. Также сбоку в диске нужно прорезать окно для ввода шланга.
Катушка для шланга из диска и ступицы автомобиля

Катушка для шланга из диска и ступицы автомобиля

Катушка для шланга из диска и ступицы автомобиля

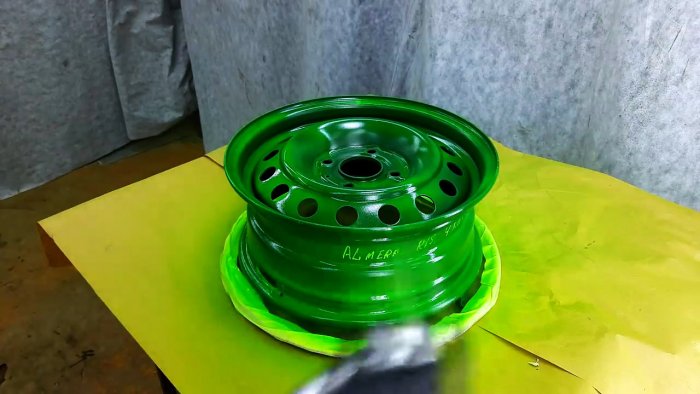

Красим.
Катушка для шланга из диска и ступицы автомобиля

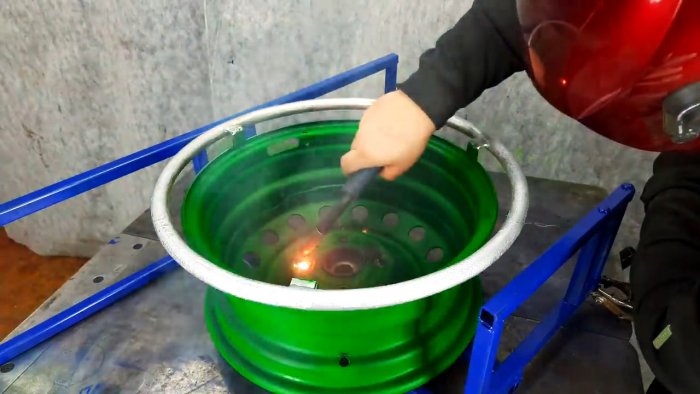

Затем диск приваривается к ступице или просто к ней приваривается.
Катушка для шланга из диска и ступицы автомобиля

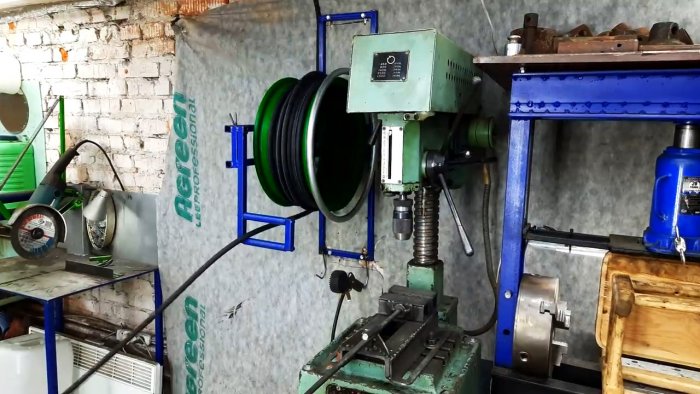

Катушка закрепляется анкерами к стене через отверстия в подошве.
Катушка для шланга из диска и ступицы автомобиля

На диск накручивается шланг.
Катушка для шланга из диска и ступицы автомобиля

При этом его край сначала заводится в прорезанное сбоку отверстие, а затем пропускается через центр ступицы.

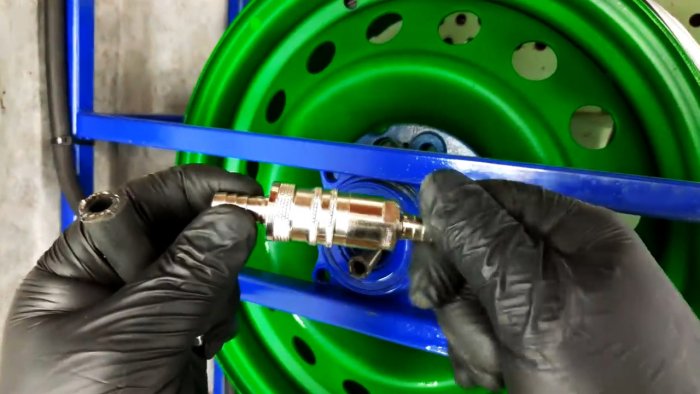

После намотки шланга на его выступающий из ступицы край устанавливается быстросъемный коннектор, а к нему подключается трубка компрессора. Второй конец шланга пропускается через ролики и на него устанавливается необходимая оснастка.
Катушка для шланга из диска и ступицы автомобиля

Катушка для шланга из диска и ступицы автомобиля

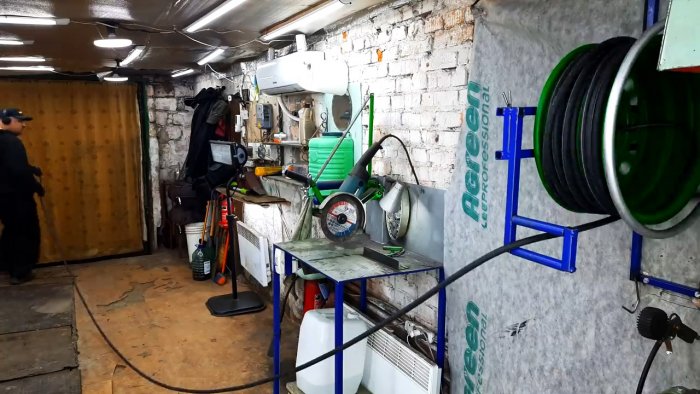

Катушка позволяет раскрутить шланг на необходимую длину, будь то 1 м или 20 м, а потом быстро смотать его обратно. Дополнительно можно приварить снизу подошвы несколько крючков, для удобного хранения пневмоинструмента.
Катушка для шланга из диска и ступицы автомобиля

Катушка для шланга из диска и ступицы автомобиля

Катушка получается очень крепкой и надежной, ее обслуживание заключается только в необходимости изредка смазывать ролики.
Катушка для шланга из диска и ступицы автомобиля

Катушка для шланга из диска и ступицы автомобиля
