Шканты для соединения различных деревянных конструкций используются часто, это универсальный и эффективный столярный прием. Но покупать их не всегда возможно, а для самостоятельного изготовления нужно иметь токарный станок – дорогое специальное оборудование. Есть простое приспособление, при помощи которого проблема со шкантиками решается навсегда.
Как сделать приспособление для изготовления шкантов

Что надо подготовить


Само приспособление изготавливается из небольшого отрезка бруса, желательно из клена, древесина имеет большую прочность и одновременно низкий коэффициент трения, что облегчает скольжение заготовки во время вращения. Точение делается стамеской, заготовка вращается дрелью. Для изготовления следует иметь сверла диаметром 10 мм и 12 и электрические точила для стамески. Если их нет, то доводить инструмент можно вручную.

Процесс изготовления приспособления

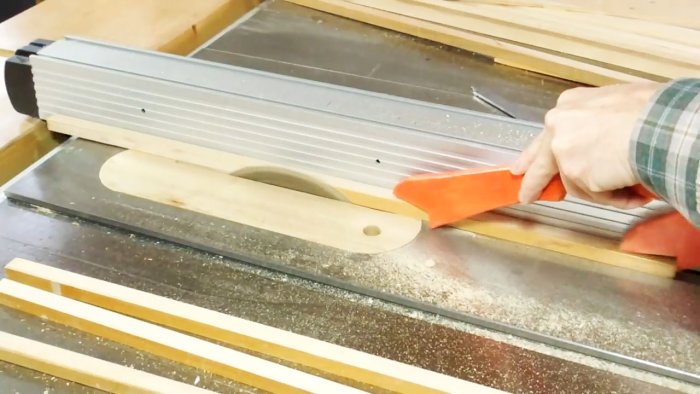

Шканты делаются из деревянных заготовок. Вначале напилите на токарном станке квадрат со стороной на 1–2 мм больше диаметра шканта, затем аккуратно снимите его грани.
Как сделать приспособление для изготовления шкантов

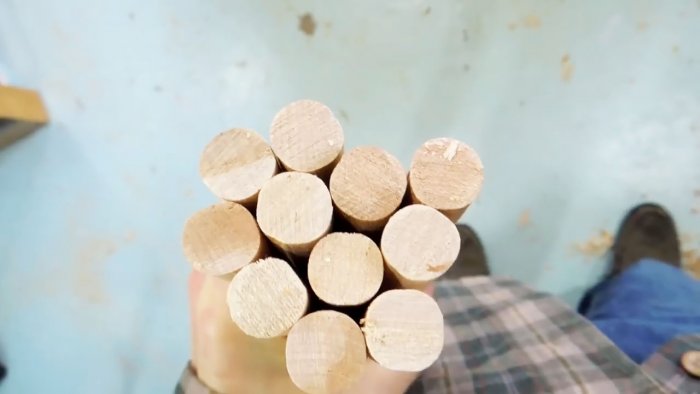

Если есть возможность - сгладьте углы при помощи настольного фрезера. В нашем случае диаметр готовых шкантов 10 мм, соответственно, сторона квадрата 12 мм. На выходе получаются заготовки с сечением, близким к круглому.
Как сделать приспособление для изготовления шкантов

Как сделать приспособление для изготовления шкантов

Приспособление имеет несколько отверстий, каждое позволяет изготавливать шкантики определенного диаметра. Для каждого вида шкантов делается отверстие с двумя диаметрами – большее соответствует размерам заготовок (в нашем случае 12 мм) и меньшее, отвечающее диаметру шканта (в нашем случае 10 мм).
Просверлите отверстие диаметром 12 мм на глубину примерно 2/3 ширины бруска. Для контроля глубины установите на станок ограничитель.
Как сделать приспособление для изготовления шкантов

Установите в патрон сверло диаметром 10 мм и просверлите отверстие до конца.

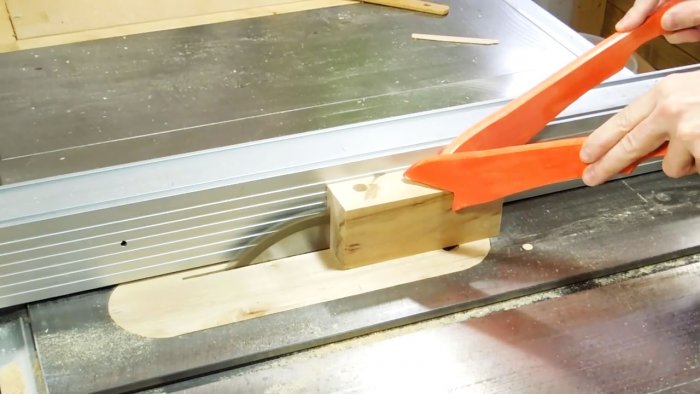

Сделайте плоскую площадку для установки стамески. На всю длину отверстия диаметром 12 снимается часть планки для установки стамески. Штангенциркулем измерьте расстояние отверстие от края заготовки и с учетом этого параметра выставьте циркульную пилу.
Осторожно врежьтесь пилой в заготовку, длина вреза не должна достигать участка с меньшим диаметром. Это отверстие должно быть сплошным и удерживать заготовку по всей окружности.
Как сделать приспособление для изготовления шкантов

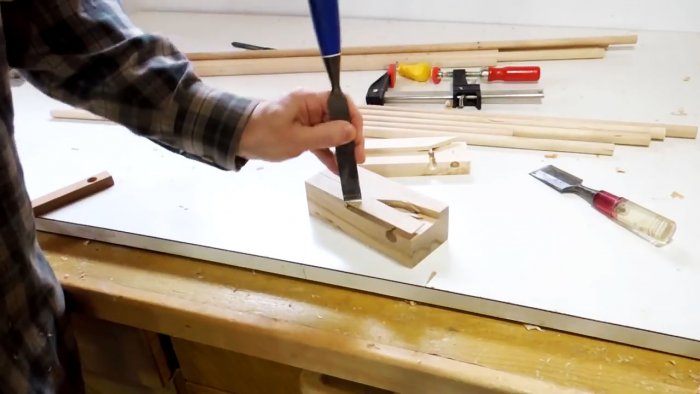

Проверьте результаты отпиливания, долотом удалите лишний кусок дерева.
Как сделать приспособление для изготовления шкантов

Если во время отрезания соблюсти рекомендованную точность не удалось и меньшее отверстие также задето, то приспособление не стоит выбрасывать, оно будет работать, только немного уменьшится диаметр шкантика. Для столярных изделий это не критично.
Как сделать приспособление для изготовления шкантов

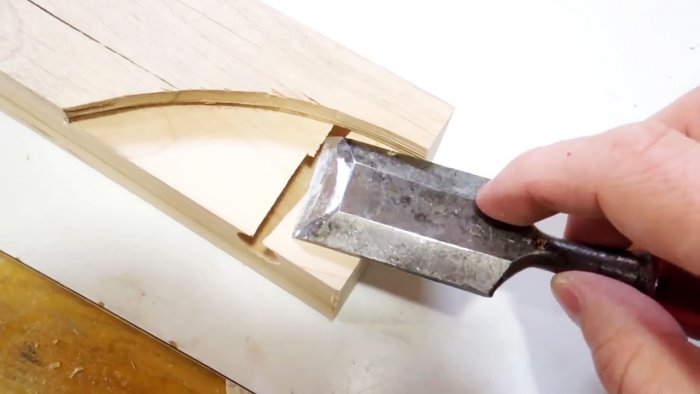

Точить дерево может только идеально острая стамеска. Тщательно заточите ее на специальном точиле. Затем доведите пастой ГОИ до идеального состояния.
Струбциной закрепите стамеску на приспособлении и вручную проверните несколько раз заготовку. Проверьте глубину резания и усилие вращения. При необходимости отрегулируйте параметры резания. Если их надо увеличить, то на циркульном станке немного углубите площадку.
Как сделать приспособление для изготовления шкантов

Если зубило опустилось очень низко, то приподнимите его различными подкладками. Можно пользоваться обыкновенной бумагой.

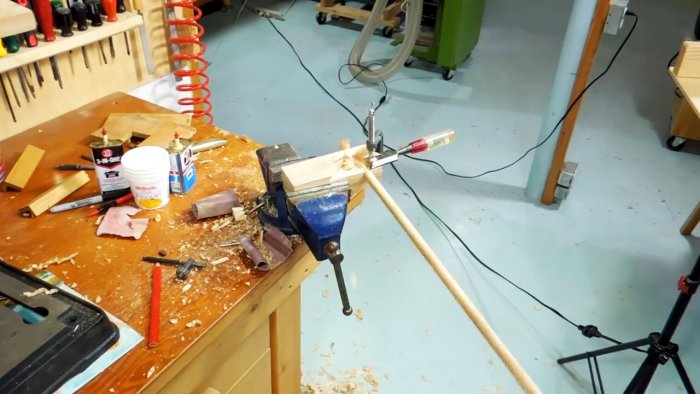

Струбциной зафиксируйте положение стамески, зажмите приспособление в тисках и можете приступать к изготовлению шкантиков.

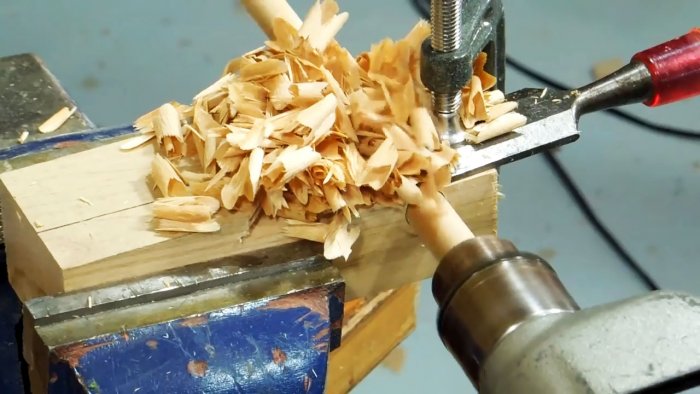

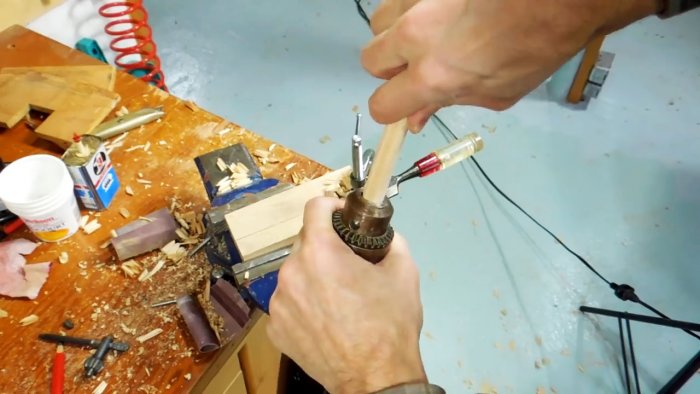

Заготовки зажимаются в дрели, режимы резания (обороты, подача и глубина) определяются опытным путем.
Как сделать приспособление для изготовления шкантов

Как сделать приспособление для изготовления шкантов

Как сделать приспособление для изготовления шкантов

Заключение


Большинство патронов рассчитано на максимальный диаметр сверла 10 мм, заготовка Ø 12 мм уже не входит. Для ликвидации проблемы сточите вручную 2–3 см заготовки и после этого зажимайте в дрели. Рекомендуется приготовить несколько приспособлений, что даст возможность не только делать шкантики различных диаметров, но и использовать красивые круглые элементы в декоративных целях.
