» » Самодельный разметочный рейсмус - незаменимая вещь для столяра, плотника и других
При раскройке листового материала очень важно наносить ровную разметку. Для этого применяется специальный инструмент – разметочный рейсмус. Он пригодится кровельщикам, плотникам, столярам, гипсокартонщикам и другим мастерам. Рейсмус имеет очень простую конструкцию, поэтому его можно сделать самому.
Самодельный разметочный рейсмус незаменимая вещь для столяра и плотника

Материалы:


  • рейка из твердой породы дерева;
  • металлическая линейка;
  • шпилька М8;
  • гайка М8;
  • ручная звездообразная гайка М8;
  • 4 самореза.

Самодельный разметочный рейсмус незаменимая вещь для столяра и плотника

Сборка рейсмуса


Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и другим

На поперечное сечение рейки за 1,5-2 см от края наносится разметка по ширине линейки. По ней выбирается паз с помощью рейсмуса или стамески. Глубина выборки должна соответствовать толщине линейки.
Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и другим

От паза делается отступ в дальний конец рейки в 1,5-2 см, после чего заготовка обрезается по сделанной отметке. Из рейки вырезается еще один кусок такой же длины, но уже без паза.
Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и другим

Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и другим

В заготовке без паза с помощью двух диагоналей отмечается центр. В нем делается сквозное отверстие сверлом 8 мм. С одной стороны оно расширяется по высоте гайки М8 сверлом 12 мм.
Самодельный разметочный рейсмус незаменимая вещь для столяра и плотника

В расширенное отверстие запрессовывается гайка М8.
Самодельный разметочный рейсмус незаменимая вещь для столяра и плотника

Самодельный разметочный рейсмус незаменимая вещь для столяра и плотника

На шпильку до упора накручивается ручная звездообразная гайка. Выступающая часть шпильки обрезается по высоте рейки.
Самодельный разметочный рейсмус незаменимая вещь для столяра и плотника

Чтобы обрезанная шпилька нормально закручивалась, на ее торце следует снять фаску наждаком.
Самодельный разметочный рейсмус незаменимая вещь для столяра и плотника

На заготовке с впрессованной гайкой нужно отметить 4 точки для сверления. Для этого лучше воспользоваться разметочным циркулем. Отметки ставятся ближе к углам.
Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и другим

Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и другим

Обе заготовки состыковываются и по отметкам делаются отверстия по глубине подобранных шурупов. Толщина сверла должна быть меньше диаметра самореза. Отверстия на рейке с гайкой зенкуются.
Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и другим

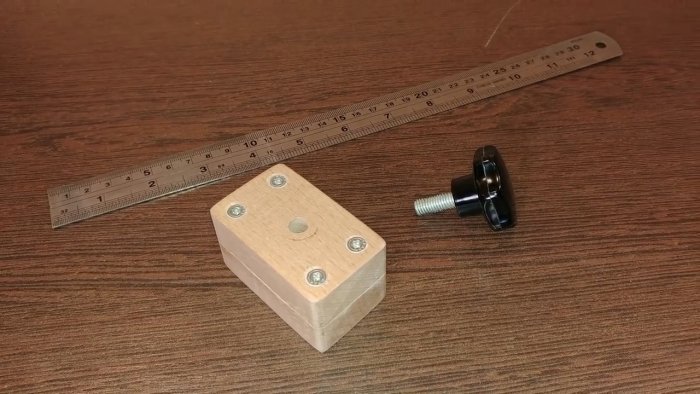

Заготовки стягиваются саморезами. В выбранный паз вставляется линейка и поджимается шпилькой со звездообразной гайкой. Если никаких дефектов не обнаружено, то линейка снимается, чтобы обточить рейки в одну плоскость.
Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и другим

Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и другим

Все поверхности шлифуем, острые углы стачиваем.
Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и другим

На торце линейки со стороны нулевой отметки напильником делается неглубокая насечка. Она необходима для упора грифеля карандаша. Линейка вставляется обратно в упор из реек, и конструкция собирается.
Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и другим

Использовать разметочный рейсмус очень просто. Линейка выдвигается от упора на нужное расстояние и зажимается. Деревянный зажим упирается в торец заготовки для разметки, а к насечке на линейке прикладывается карандаш. Двигая инструментом по краю листа можно чертить параллельную линию.
Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и других

Самодельный разметочный рейсмус незаменимая вещь для столяра плотника и других

Смотрите видео
