Самодельное приспособление для демонтажа SMD без фена

Электронные компоненты поверхностного монтажа, в отличие от традиционных радиодеталей, не имеют гибких выводов. Пассивные элементы изготавливаются в виде цилиндра или параллелепипеда с металлизированными торцами. У микросхем, где выводов много, электроды короткие и жесткие, их нельзя изгибать.
Для снятия с платы припаянной SMD-детали не выйдет нагревать паяльником и отделять по очереди каждый вывод, чтобы отогнуть его от контактной площадки. Поэтому место пайки обдувают горячим воздухом из фена, нагревая все выводы одновременно до расплавления припоя и освобождения детали. Если оказалось, что в нужный момент фена с собой нет, можно, как временную меру, использовать самодельную насадку, устанавливаемую на жало любого паяльника.

Материалы и инструменты


Приспособление изготавливается обычными инструментами. Понадобятся:
  • паяльник;
  • пассатижи;
  • кусачки;
  • пинцет.

Используемые материалы часто применяются в обычной практике и добыть их не составит труда:
  1. Медная проволока без изоляции, диаметром 1÷2 мм. Если есть выбор, лучше взять более жесткую, чтобы она сохраняла форму изгиба.
  2. Термопаста, уложенная на жало до намотки, способствует передаче тепла.
  3. Жидкий или гелеобразный неактивный флюс, нанесенный на контакты перед отпайкой, улучшит равномерность прогрева и распределения тепла. Растворит образовавшийся окисел.
  4. Свинцово-оловянный проволочный припой. Поможет распределить нагрев, сделав его одинаковым, между большим количеством выводов.

Изготовление насадки

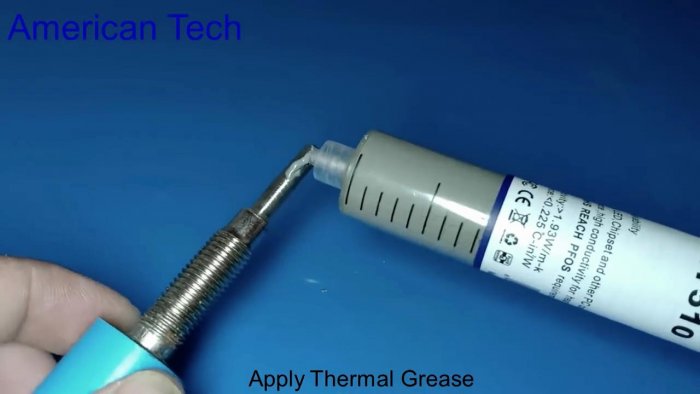

На кончик жала нанести немного термопасты, аккуратно распределяя ее равномерно на участке, где будут уложены витки насадки. Толщина слоя примерно равна половине диаметра используемой проволоки.
Самодельное приспособление для демонтажа SMD без фена

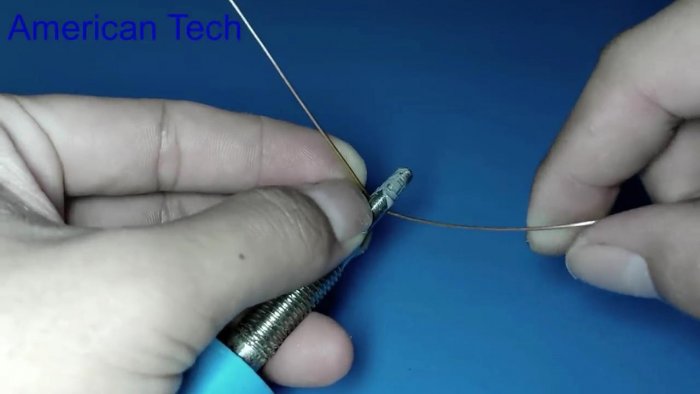

Взять медную проволоку и расположить ее поперек жала в месте начала намотки.
Самодельное приспособление для демонтажа SMD без фена

Ближним концом проволоки сделать 2÷3 витка, утапливая их термопасте и плотно укладывая в направлении к концу жала.
Дальний конец проволоки уложить поперек начальной обмотки, после чего продолжить укладку витков ближним концом, плотно зажимая провод к жалу.
Сделав еще 5÷6 оборотов, ближний и дальний конец проволоки туго скрутить между собой несколько раз. Плотная навивка надежно закрепит насадку на жале. Все витки должны быть погружены в пасту.

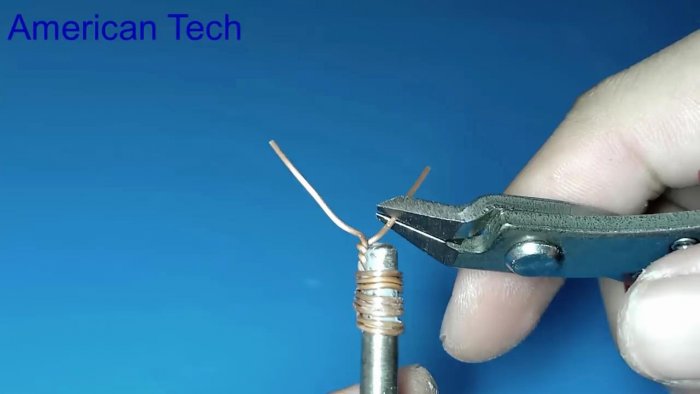

Кусачками обрезать концы получившейся рогатки, оставив от развилки длину 5 мм.
Самодельное приспособление для демонтажа SMD без фена

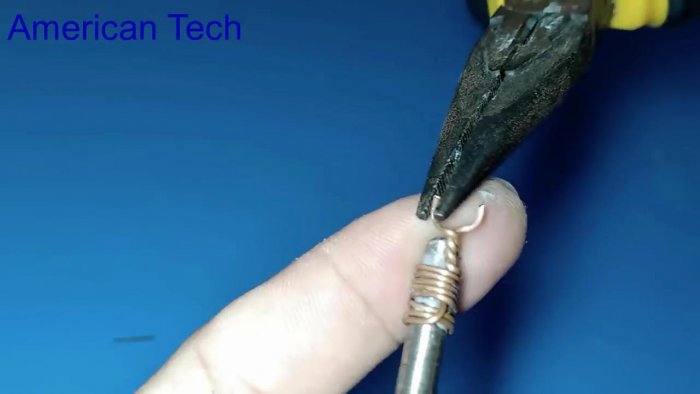

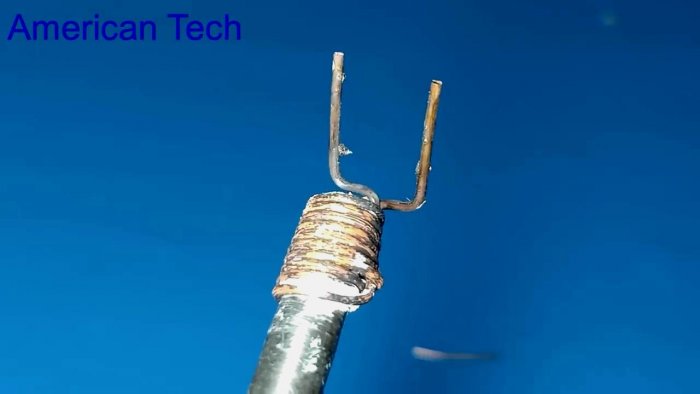

Пассатижами придать концам вилкообразную форму с расстоянием, равным длине элемента между металлизированными площадками.
Самодельное приспособление для демонтажа SMD без фена

Демонтаж резисторов, конденсаторов, диодов

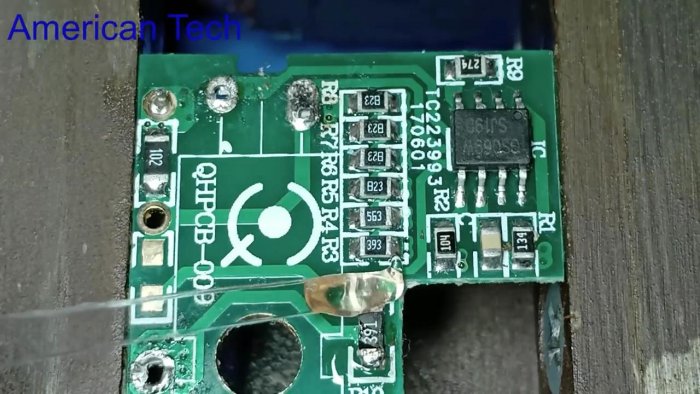

При помощи палочки нанести на контактные площадки небольшое количество флюса.
Самодельное приспособление для демонтажа SMD без фена

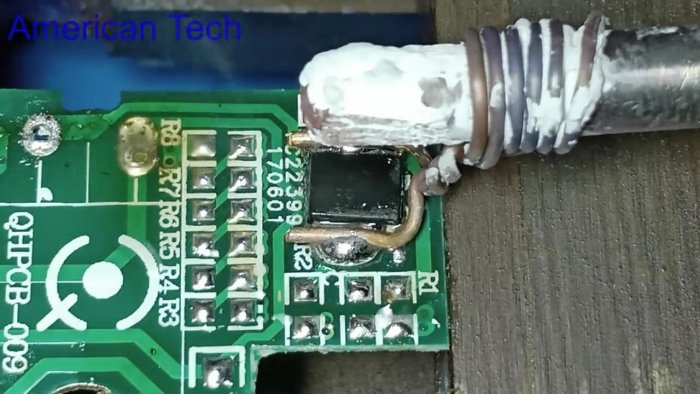

Прикоснуться к контактным площадкам детали разогнутыми на необходимое расстояние медными концами насадки.
Самодельное приспособление для демонтажа SMD без фена

Флюс закипает с небольшим выделением дыма, припой расплавляется, освобождая выводы.

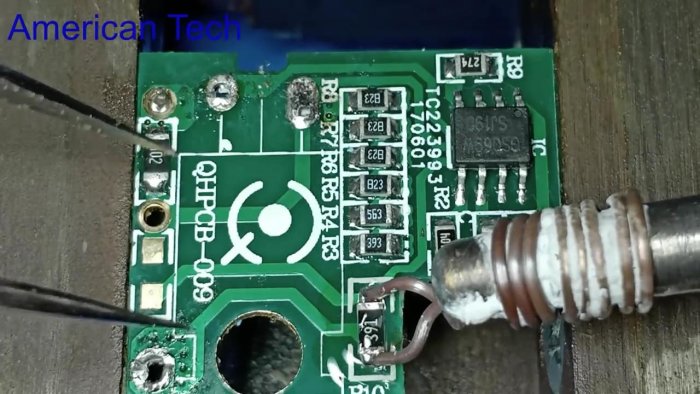

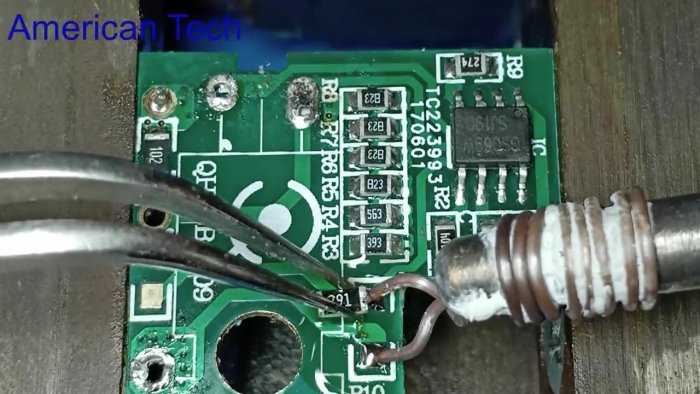

Пинцетом снять отпаянную деталь с платы.
Самодельное приспособление для демонтажа SMD без фена

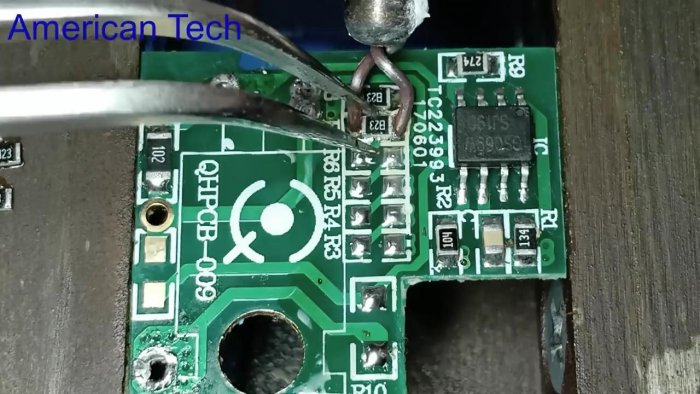

Также выпаиваем все остальные компоненты соответствующих габаритов.
Самодельное приспособление для демонтажа SMD без фена

Выпаивание микросхем

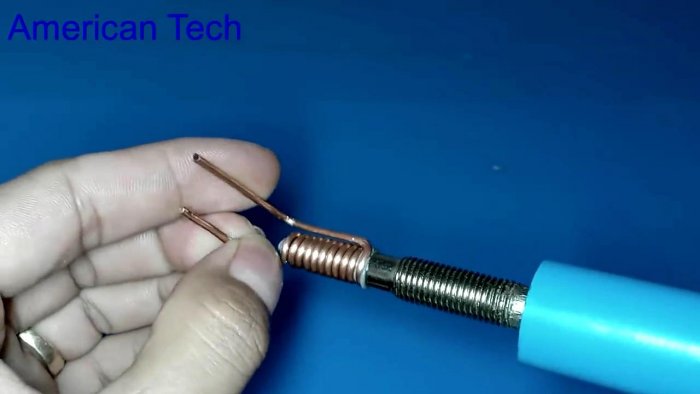

Элементы с большим количеством выводов выпаивают насадкой, сделанной по такому же принципу, но рожки обрезаются по расстоянию между крайними в ряду контактами. Размер и форма вилки зависят от конкретной микросхемы.
Самодельное приспособление для демонтажа SMD без фена

Самодельное приспособление для демонтажа SMD без фена

Самодельное приспособление для демонтажа SMD без фена

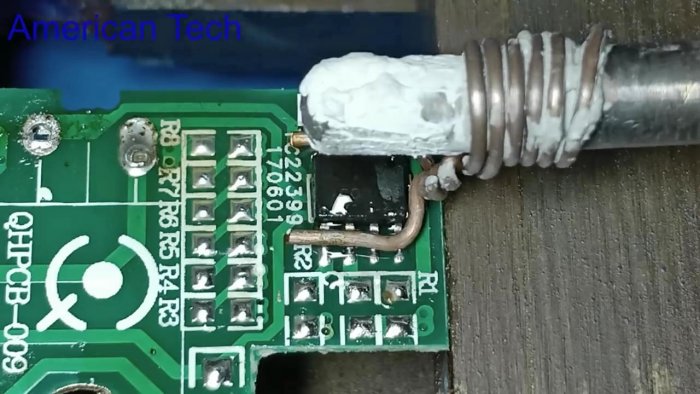

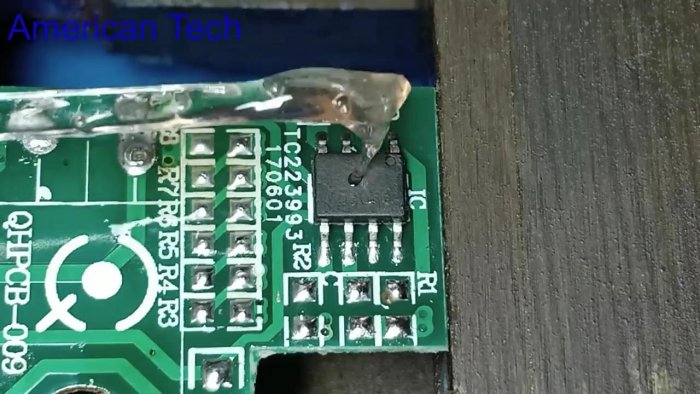

Микросхема на 8 выводов выпаивается вилкой своего вида.
Самодельное приспособление для демонтажа SMD без фена

Самодельное приспособление для демонтажа SMD без фена

Заливание расплавленным проволочным припоем пространства между выводами, обеспечит равномерное распределение тепла и одинаковый нагрев всех контактов.
Самодельное приспособление для демонтажа SMD без фена

Микросхема свободно снимается с платы после расплавления припоя.
Самодельное приспособление для демонтажа SMD без фена

Расплавленные излишки припоя удаляются с контактных площадок.

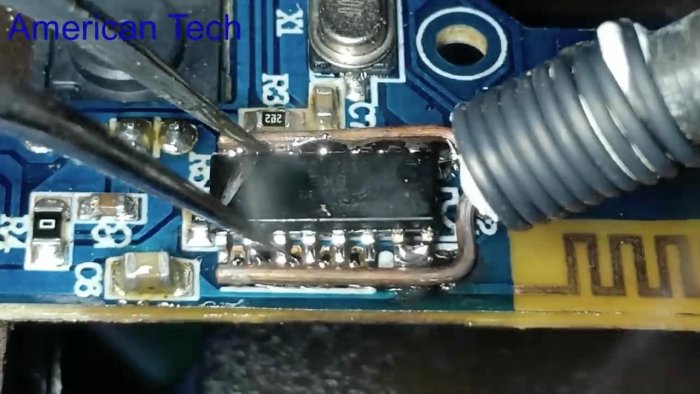

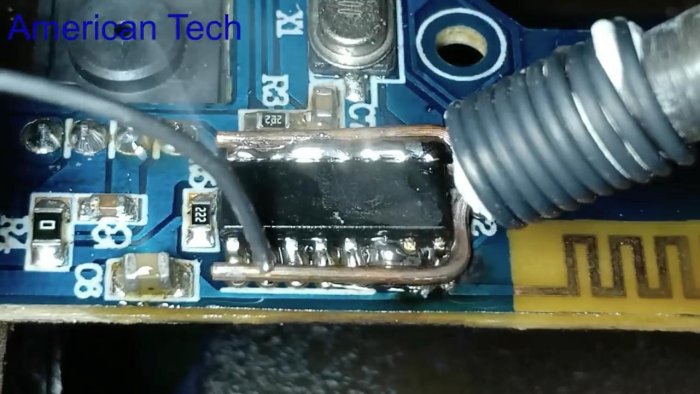

Изменив размеры вилки выпаивают микросхему с 16-ю выводами. Порядок действий соответствует описанному.

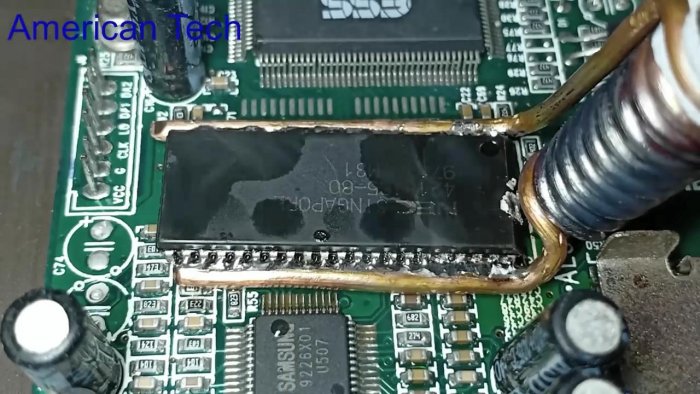

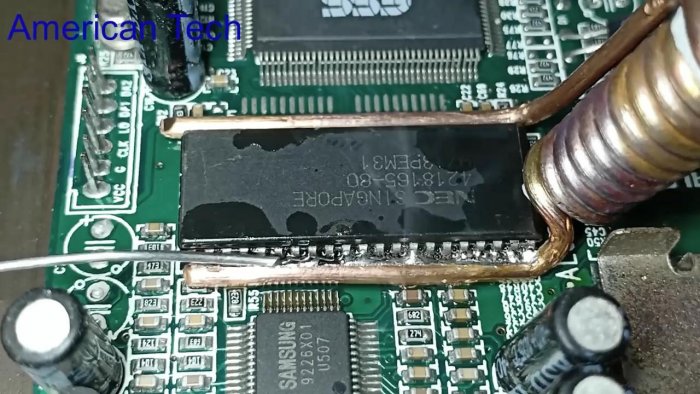

Аналогичен демонтаж корпуса с 42-мя ножками.

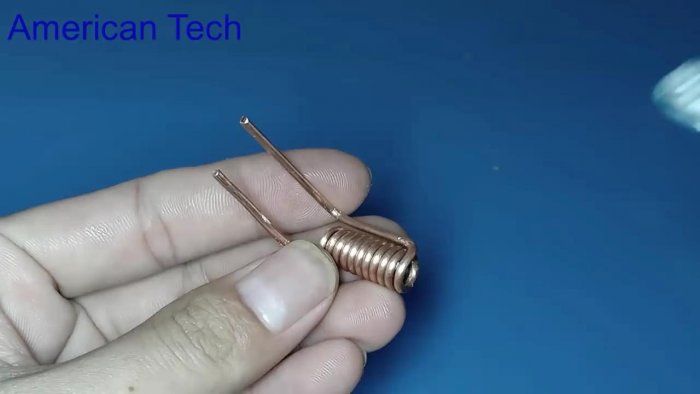

Для изготовления приспособы берем более толстую проводу, для более дальнего распределения тепла.
Самодельное приспособление для демонтажа SMD без фена

Самодельное приспособление для демонтажа SMD без фена

И по той же технологии выпаиваем.
Самодельное приспособление для демонтажа SMD без фена

Самодельное приспособление для демонтажа SMD без фена

Самодельное приспособление для демонтажа SMD без фена

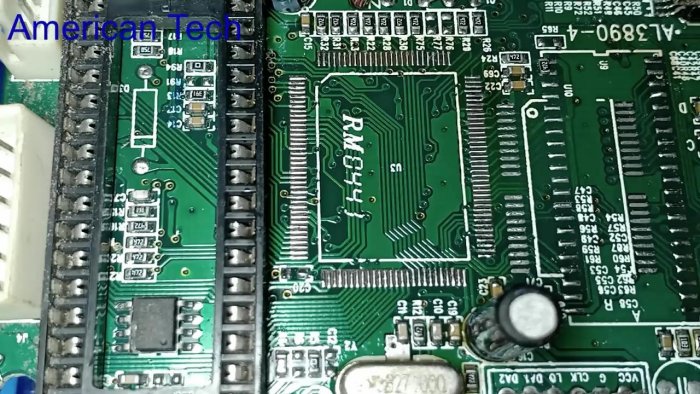

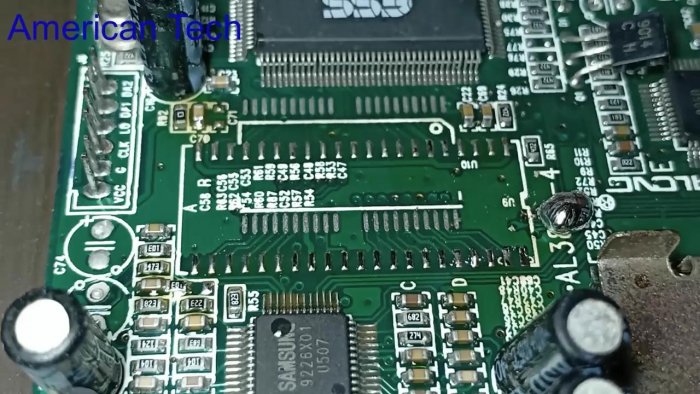

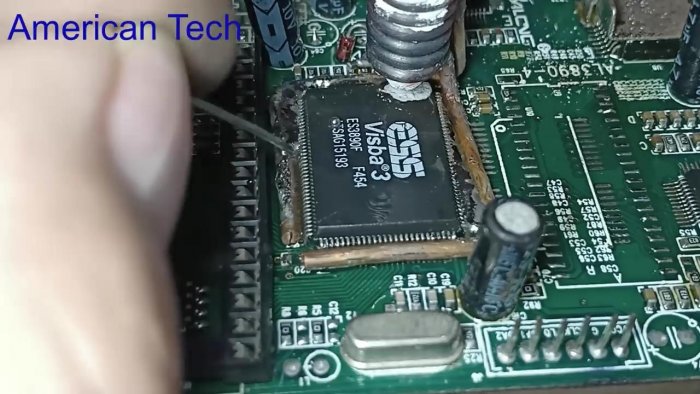

Выводы схемы в квадратном корпусе с 26-ю контактами с каждой стороны смазываются флюсом.

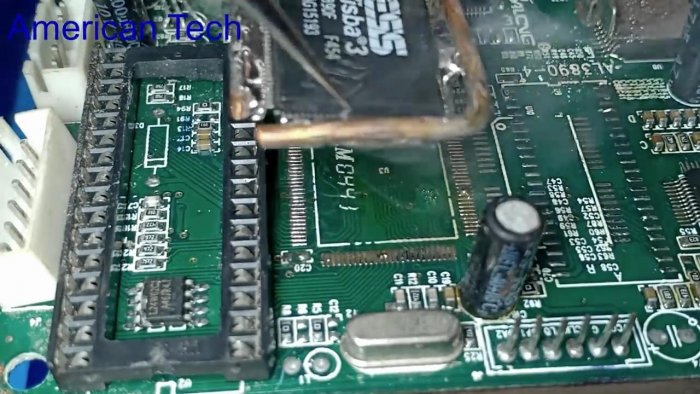

Вместо формы вилки, проволочные усики нужной длины изгибаются, образуя квадратную рамку и процедура повторяется.
Самодельное приспособление для демонтажа SMD без фена

Самодельное приспособление для демонтажа SMD без фена

Самодельное приспособление для демонтажа SMD без фена

Замена термопасты


Теплопроводящая паста работает при температуре до 250 градусов Цельсия. Перегреваясь, она сохнет, теряет свойства и не передает тепло жала насадке. После выпаивания 2÷3 деталей вилка плохо греет.
  • Если нужно продолжать демонтаж - снять использованную насадку.
  • Вытереть жало от засохшей пасты, нанести свежую порцию.
  • На жало одеть новую насадку, которую можно изготовить заранее.

Рекомендации по использованию


В качестве жидкого флюса удобно использовать самодельный раствор одной части размельченной в пыль сосновой канифоли в трех частях медицинского спирта.
Быстрое выгорание флюса с обильным задымлением свидетельствует о слишком большом нагреве паяльника.
Нужно помнить о правилах работы с горячим паяльником, чтобы избежать электрических травм или ожогов, обеспечить проветривание помещения.
