Самый простой пескоструйный аппарат

Как видно – это немаленькие изделия, как по весу, так и по стоимости. Можно ли сделать пескоструйное приспособление на 1-2 литра из подручных материалов, затратив минимум денег? Это вполне возможно, особенно если под рукой есть пистолет от краскопульта.
В быту их можно будет использовать для очистки заржавевшего металлического инструмента и деталей, элементов металлических ворот перед окраской, удаления загрязнений с поверхностей придомовых и садовых дорожек, выложенных плиткой или зацементированных.

Процесс изготовления простого пескоструйного аппарата


Приводим пошаговую инструкцию по изготовлению пескоструйной самоделки, работающей по принципу эжектора (пульверизатора).
Шаг 1. Необходимо купить или позаимствовать пневматический пистолет, рассчитанный на давление до 4 МПа, пластиковую 0,5- или 1-литровую бутылку, штуцер, шланги и сверла. О других материалах и инструментах будем упоминать по мере их применения на соответствующем шаге.
Самый простой пескоструйный аппарат

Шаг 2. Скручиваем с бутылки пробку, а оставшийся на горлышке поясок разрезаем столярным ножом и удаляем. Крышку плотно закручиваем на место.
Самый простой пескоструйный аппарат

Шаг 3. С помощью электродрели и сверла на 5 мм просверливаем горлышко бутылки по диаметру с обеих сторон прямо под самой крышкой.
Самый простой пескоструйный аппарат

Шаг 4. В просверленные отверстия аккуратно вставляем трубочку из комплекта к пневматическому пистолету. Определяем на ней место, где будет располагаться бутылка с песком. Оно должно быть ближе к пневматическому пистолету. Это обеспечит большую надежность конструкции, лучшую балансировку и удобство в работе.
Самый простой пескоструйный аппарат

Шаг 5. Вытаскиваем трубочку из отверстий в бутылке и отмечаем с помощью маркера на трубочке место, где будет пропилено продолговатое отверстие для поступления из емкости песка.
Самый простой пескоструйный аппарат

Шаг 6. С помощью напильника по металлу выполняем на трубочке продолговатое неширокое отверстие, аккуратно зачищая его края.
Самый простой пескоструйный аппарат

Самый простой пескоструйный аппарат

Шаг 7. Вновь возвращаем трубочку на место, причем выпиленное напильником отверстие должно быть направленно вниз, а над ней вертикально вверх будет располагаться бутылка.
Самый простой пескоструйный аппарат

Самый простой пескоструйный аппарат

Шаг 8. Места входа трубочки в бутылку и выхода из нее заливаем подходящим клеем, во-первых, для обеспечения прочности соединения, во-вторых, для герметизации, чтобы во время работы пескоструйного приспособления воздух, подаваемый компрессором, не выходил наружу.
Дождавшись полного отвердевания клея, можно приступать к испытанию пескоструйного аппарата, предварительно засыпав в бутылку сухой песок крупностью не более 0,5 мм, а пистолет с помощью шланга, соединив с компрессором, который в состоянии обеспечивать давление в 4 МПа (бар).
Самый простой пескоструйный аппарат

Самый простой пескоструйный аппарат

Шаг 9. Направляем трубочку пистолета на загрязнения садовой дорожки, регулируя давление воздуха, а значит и расход песка, с помощью ручки на инструменте. Эффективность очистки очевидна.
Самый простой пескоструйный аппарат

Шаг 10. Попытаемся очистить от ржавчины пассатижи, которые долгое время лежали где-то, подвергаясь воздействию воды или влажного воздуха. Направляя на ржавые места инструмента, струю воздуха вперемешку с песком, добиваемся его полной очистки. Поверхность металла после такой обработки приобретает благородный матовый оттенок.
Самый простой пескоструйный аппарат

Самый простой пескоструйный аппарат

Самый простой пескоструйный аппарат

Для информации: в качестве источника сжатого воздуха использован бытовой воздушный компрессор, на щитке управления которого расположена ручка регулировки расхода воздуха, расходомер, штуцеры для подключения шлангов и манометр, показывающий давление в системе.
В качестве средства очистки, наряду с мелким песком, можно использовать мелко раздробленную скорлупу грецких орехов.
Самый простой пескоструйный аппарат

Безопасность работы


Частицы песка или его заменителя вылетают из сопла пескоструйного устройства со скоростью в десятки метров в секунду и, отражаясь от очищаемой поверхности, могут повредить незащищенные части тела, особенно глаза и руки.
Поэтому при работе с пескоструйным аппаратом необходимо пользоваться средствами индивидуальной защиты: очками или щитком, респиратором, перчатками, одеждой с длинными рукавами. Работу желательно проводить на открытом воздухе или в помещении с эффективной приточно-вытяжной вентиляцией.

Смотрите видео



Original article in English
Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (18)
  1. boyfox
    #1 boyfox Посетители 13 ноября 2018 10:47
    6
    Это не пескоструйный аппарат. Это скорей пульт. Основа же - компрессор. Он уж не 5 долларов стоит...
  2. Сергей K
    #2 Сергей K Посетители 13 ноября 2018 16:13
    0
    А вот как таким насчет очистки деталей от краски, тем более многослойной?
    Плоскогубцы можно и щеткой почистить...
  3. Andrew
    #3 Andrew Гости 13 ноября 2018 17:59
    1
    Только давление всё-таки 4кПа, а не 4МПа. 4MПа = 40 атм, бытовой компрессор столько не выдаст.
    1. Half
      #4 Half Посетители 14 ноября 2018 18:24
      0
      Тоже не срастается. Нормальное атмосферное давление "10-в-пятой-степени" Па.
      Т.е., 100 кПа. Пахнет глубоким вакуумом :)
  4. Half
    #5 Half Посетители 13 ноября 2018 18:20
    1
    Думаю, автору необходимо перечитать школьный учебник физики.
    1. Ворчун
      #6 Ворчун Гости 13 ноября 2018 21:33
      1
      Вот-вот, я тоже озадачен, как это пластиковая бутылка на клею выдержит 4МПа.
    2. Half
      #7 Half Посетители 14 ноября 2018 18:27
      1

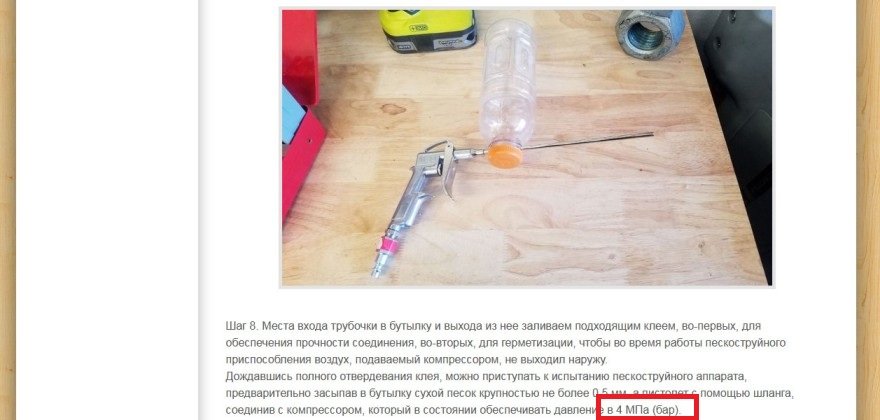

      Здесь имелось в виду, что "МПа" совсем не равен "бар", даже приблизительно.
      Я читал оригинальную статью (насколько позволяли "троечные" знания английского языка) -
      там возле приведенного кадра совсем нет никаких рассуждений про давление.
      Косяк переводчика? Гуманитарий со свободным английским - совсем не технарь? :)
    3. Гость Роман
      #8 Гость Роман Гости 15 ноября 2018 14:43
      0
      Скажите, а автомобильный электронасос не подошдет наверное?(
      1. В
        #9 В Гости 24 ноября 2018 11:47
        0
        Конечно. Только еще ресивер литров на 30 понадобится
      2. ДИМОН
        #10 ДИМОН Гости 27 ноября 2018 05:48
        0
        ручной насос подойдет
  5. Илья
    #11 Илья Гости 14 ноября 2018 14:14
    1
    автор, не слушайте никого! Это гениальный аппарат! =)
    1. Half
      #12 Half Посетители 14 ноября 2018 18:18
      0
      Точно! Гениальный!!! Коэффициент полезного действия около 400 процентов!!!!!
  6. Dizel
    #13 Dizel Гости 15 ноября 2018 17:29
    1
    4 мпа это почти 40 бар или 40 кг/см2. 4 кпа это 0,04 бар
  7. Сергей
    #14 Сергей Гости 18 ноября 2018 19:46
    7
    Читаешь комменты и завидуешь образованности пишущих. Один пишет КПа, другой - МПа, третий - вообще к учебнику физики отсылает. А по сути вопроса - ноль! По-моему, по-настоящему грамотный человек и внимания не обратит на эти величины, ведь и козе понятно, какое должно быть давление. Умники, блин.
  8. Сергей
    #15 Сергей Гости 19 ноября 2018 11:34
    0
    чтобы отчистить плоскогубцы рублей так за 300 - надо купить компрессор рублей так за кукуево. коэффициент полезного действия просто изумительный блин. деньги на компрессор нашел, а на емкость для песка денег хватило только на бутылку
  9. Гость Алексей
    #16 Гость Алексей Гости 21 ноября 2018 11:47
    11
    Хм,народ,у любого предложения есть сторонники и противники,кому то нравится кому то нет.Мое мнение самоделка годная,так как я дальнобойщик и компрессор на тягаче у меня всегда под рукой,песок,полторашки,тоже всегда имеются.Отбить ржавчину весьма удобно там куда не долезешь щеткой по металлу или просто замаслено-замазутчено.тем более старых пистолетов подкачки с раздавлеными манометрами пару штук валяется в ящике.Сделать только трубку пропиленную.Раньше в эпоху камерных колес,похожую самоделку делали для выкачивания воздуха из запасных камер,типа вакуумирования,для уменьшения их габаритов при хранении.И насчет выдержит ли давление пластик,а там нет давления,в бутылке будет наоборот разряжение,давление только на клапане пистолета и воздушно-песочная реактивная струя на выходе из трубки.
  10. Виталий
    #17 Виталий Гости 24 ноября 2018 11:43
    1
    Самый простой пескоструй подключен к самому простому компрессору долларов за 600, который в свою очередь питается от самого простого атомного реактора... А не проще купить новые пассатижи и покрыть сусальным золотом бетонные дорожки?
  11. Имя
    #18 Имя Гости 10 декабря 2018 21:19
    0
    Автор не видел нормального пескоструя.
    Я цеплял нормальный пистолет с правильным песком к моему компрессору в мастерской, 135л ресивер, 5.5 кВт и 982 л/мин подача, и все равно получается фигня, только плоскогубцы ржавые и чистить. Вот содабластер маленький он тянет неплохо.
    Я в таких случаях, если отпесочить надо что-то, иду к соседу, у которого как раз нормальный пескоструй (30 кВт компрессор), а все самодельное - баловство.
