Компактный УНЧ на 20 Ватт

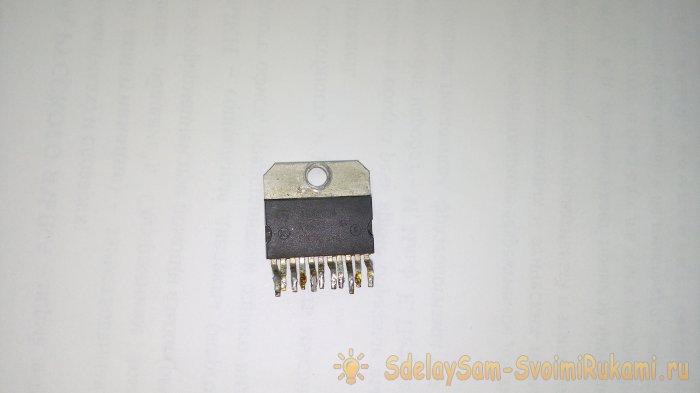

Добрый день! Сейчас мы соберём усилитель низкой частоты. За основу взята микросхема TDA2004.
Компактный УНЧ на 20 Ватт

Она имеет два выхода, но мощность каждого по отдельности – 8 Ватт, а это не так уж много. Поэтому мы воспользуемся мостовым включением. Такое включение позволит повысить мощность более чем в два раза.

Характеристики усилителя


Итак, основные характеристики нашего усилителя:
  • Напряжение питания: 8-18 вольт;
  • Номинальная выходная мощность: 20 Ватт;
  • Максимальная выходная мощность: 25 Ватт.

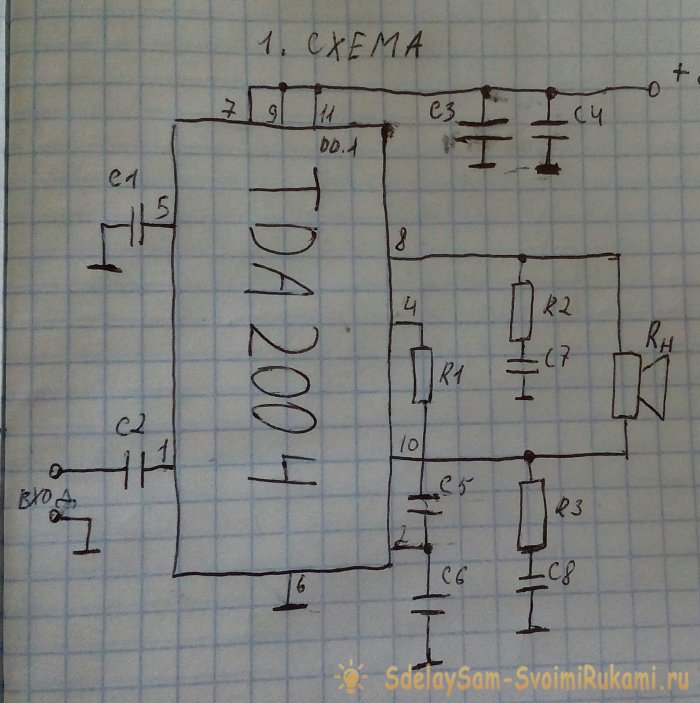

Схема выглядит следующим образом:
Компактный УНЧ на 20 Ватт

Необходимые детали


  • DD.1 – TDA2004;
  • C1, C2, C3, C7, C8 – 0.1 мкФ;
  • C4 – 470 мкФ, 25 Вольт;
  • C5 – 10 мкФ;
  • C6 – 1 нФ;
  • R1 – 470 Ом;
  • R2, R3 – 22 Ом.

Компактный УНЧ на 20 Ватт

Печатная плата


Для печатной платы нам понадобится кусочек текстолита размером 3х2 см, а также рисунок платы:
pp.zip [33.05 Kb] (cкачиваний: 495)

Компактный УНЧ на 20 Ватт

Изготовление усилителя низкой частоты


Вырезаем и переносим лазерно-утюжным методом. Всё, что не до конца перенеслось, дорисовываем лаком.
Компактный УНЧ на 20 Ватт

Травить будем в растворе перекиси водорода и лимонной кислоты. В большой одноразовый стаканчик наливаем три столовые ложки перекиси, сыпем столовую ложку лимонной кислоты и добавляем щепотку обычной соли, она – катализатор, и в процессе реакции не расходуется. Перемешиваем раствор до полного растворения веществ и бросаем туда плату. Начинают выделяться пузырьки водорода, а раствор окрашивается в голубой цвет.
Компактный УНЧ на 20 Ватт

Плата травится около получаса. Чуть ускорить процесс можно, поставив раствор на солнце.
Когда лишняя медь растворится, достаём плату и промываем её водой.
Компактный УНЧ на 20 Ватт

Использованный раствор следует вылить в общую канализацию.
Далее ацетоном очищаем плату от тонера и лудим дорожки.
Компактный УНЧ на 20 Ватт

Вначале впаиваем на своё место микросхему, затем остальные компоненты.
Монтаж производите, ориентируясь на картинку:
Компактный УНЧ на 20 Ватт

На данном этапе усилитель готов. Перед включением микросхему следует установить на теплоотвод.
Компактный УНЧ на 20 Ватт

Компактный УНЧ на 20 Ватт

Вот такой получился компактный, но довольно мощный усилитель. Подключал к нему НЧ головку на 25 Ватт 4 Ома – справился отлично, на полной громкости никаких хрипов, щелчков и прочих искажений звука не наблюдалось. За час работы радиатор нагрелся до 60 градусов.
А на этом моя статья подошла к концу, всем удачи в повторении!
