Пистолет для подачи бетона

С помощью это пистолета можно подавать смесь бетона в очень узкие трещины, швый или щели. Конструкция представляет собой шнековый насос, который приводится в действие шуруповертом или дрелью. Забетонировать узкие каналы в любом месте теперь не проблема.

Необходимые детали


Чтобы сделать такой шнековый пистолет понадобится:
  • Кусок металлической трубы.
  • Толстая стальная проволока.
  • Пластиковая бутылка с широким горлышком.
  • Крышка от обычной пластиковой бутылки.
  • Носик от тубы герметика или строительного клея.

Пистолет для подачи бетона

Изготовление пистолета для подачи бетона

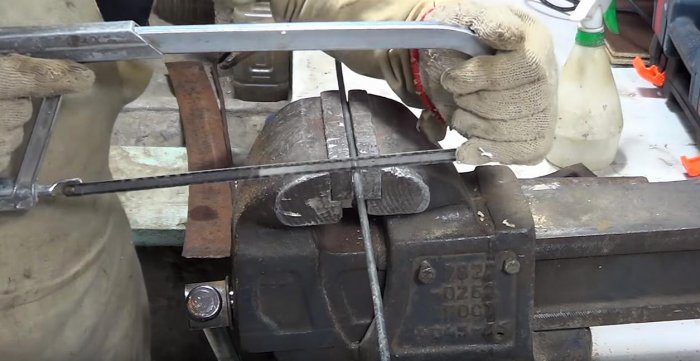

Отрезаем стальную проволоку примерно 0,5 м длинны.
Пистолет для подачи бетона

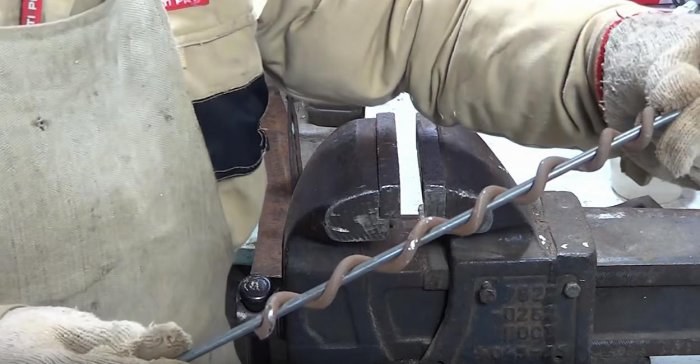

Зажмем в тисках параллельно две стальных проволоки и намотаем одну на другую. Это будет шнек. Операция очень трудоемкая, так как толстая проволока очень тяжело гнется.
Совет: чтобы проволока гнулась лучше, её необходимо отжечь.
Вам придется несколько раз зажимать скрутку в тисках, наматывая все новые витки змеевика.
Пистолет для подачи бетона

Должно получиться такой шнек. Витки не должны быть близко друг к другу.
Пистолет для подачи бетона

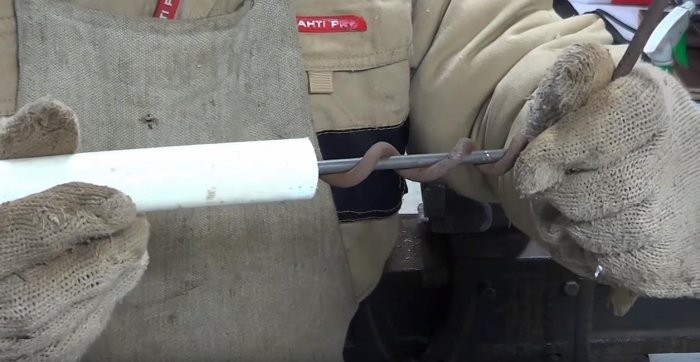

Вставляем шнек в трубу. Проверяем насколько плотно одно входит в другое. Если свободно - трубу нужно взять помешьше.
Пистолет для подачи бетона

Пару раз зажимаем шнек в тисках параллельно - это действие сделает его прямым.
Пистолет для подачи бетона

Отпиливаем лишний хвост намотки с одной и с другой стороны. Причем, центральная жила с одной стороны должна выступать больше, так как она будет зажиматься в патрон дрели или шуруповерта.
Пистолет для подачи бетона

Почти готовый шнек для бетонного насоса.
Пистолет для подачи бетона

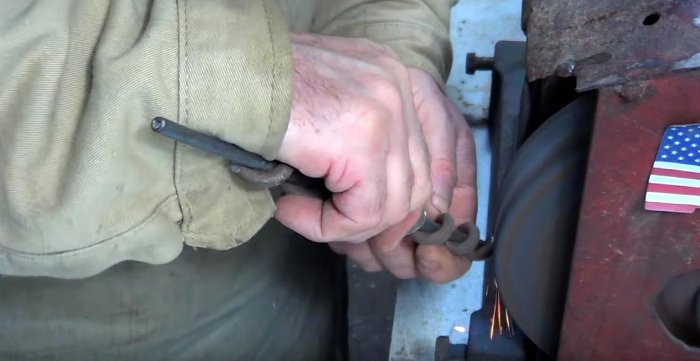

На наждаке стачиваем все острые углы.
Пистолет для подачи бетона

Теперь по длине шнека отмеряем трубу.
Пистолет для подачи бетона

Лишнее отпиливаем ножовкой.
Пистолет для подачи бетона

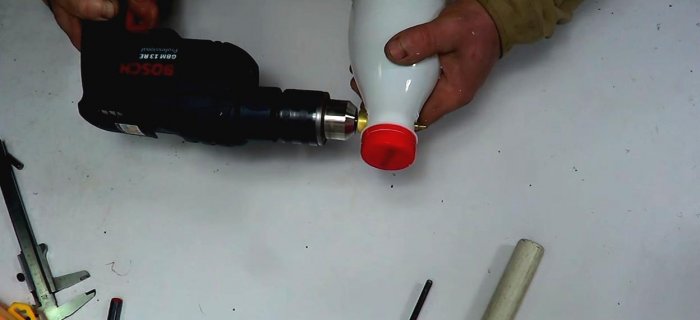

Берем бутылку с широким горлышком. В таких продают молоко или йогурты. И делаем сквозное отверстие в горшке по диаметру трубы.
Пистолет для подачи бетона

Пистолет для подачи бетона

Вставляем трубу. Чем плотнее, тем лучше.
Пистолет для подачи бетона

Маркером размечаем, чтобы сделать полукруглое отверстие в трубе.
Пистолет для подачи бетона

Выпиливаем полукруглое отверстие ножовкой. Все острые грани трубы стачиваем на наждаке.
Пистолет для подачи бетона

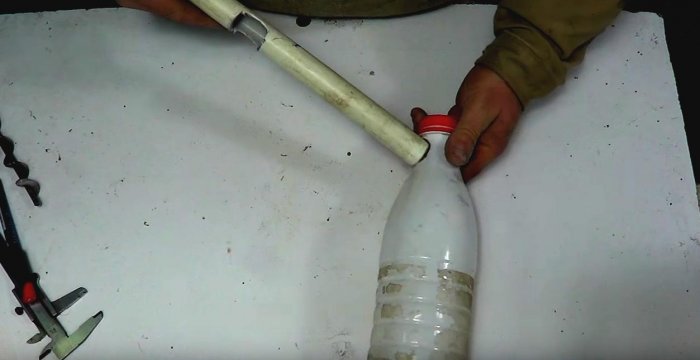

Вставляем трубу в бутылку.
Пистолет для подачи бетона

Отрезаем дно у бутылки канцелярским ножом.
Пистолет для подачи бетона

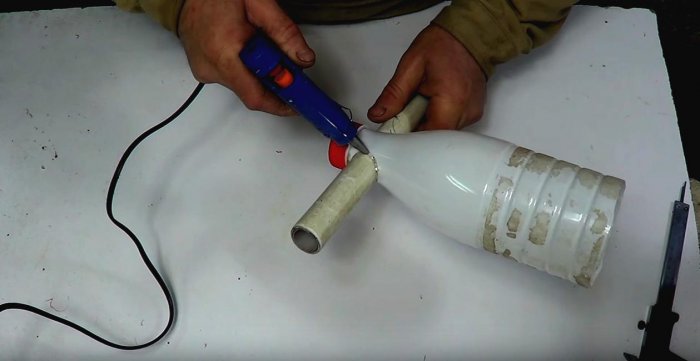

Место соединения трубы с бутылкой проклеиваем горячим клеем с обоих сторон.
Пистолет для подачи бетона

Теперь пришло время сделать носик. Но перед этим необходимо нарезать резьбу на одном конце трубы. Зажимает трубу в тиски и нарезаем резьбы метчиком. Пробуем привернуть гайку.
Пистолет для подачи бетона

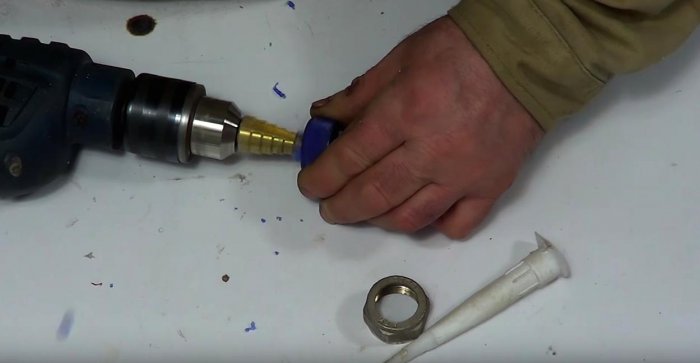

Теперь берем крышку от пластиковой бутылки и носик от ненужного строительного клея или герметика. Сверлим отверстие в крышке под этот носик.
Пистолет для подачи бетона

Вставляем.
Пистолет для подачи бетона

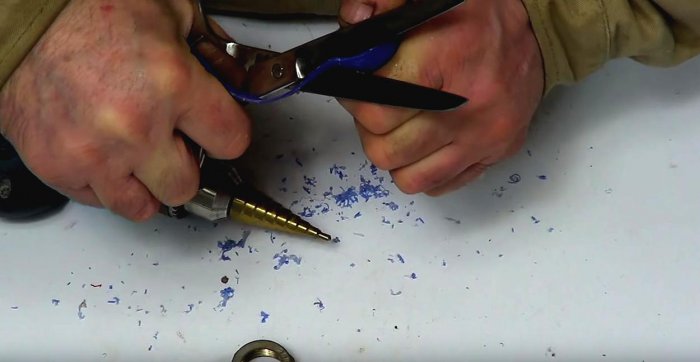

Юбку крышки обрезаем, чтобы она плотно вошла в накидную гайку, которая будет накручиваться на трубу.
Пистолет для подачи бетона

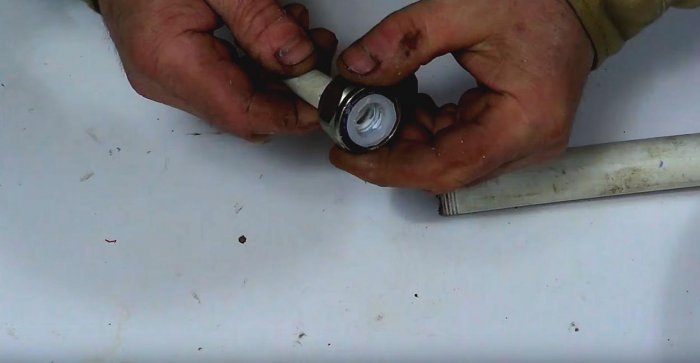

Вставляем все в накидную гайку.
Пистолет для подачи бетона

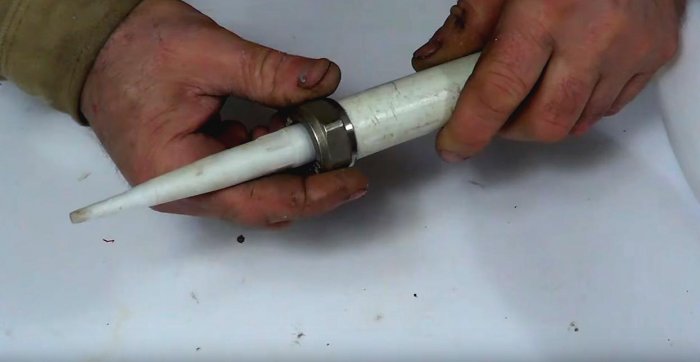

Накручиваем носик на трубу.
Пистолет для подачи бетона

Собираем пистолет с насосом. Для этого зажимаем змеевик в дрель и вставляем в трубу.
Пистолет для подачи бетона

Накладываем жидкий цементный раствор в бутылку. И испытываем.
Пистолет для подачи бетона

Испытания пистолета

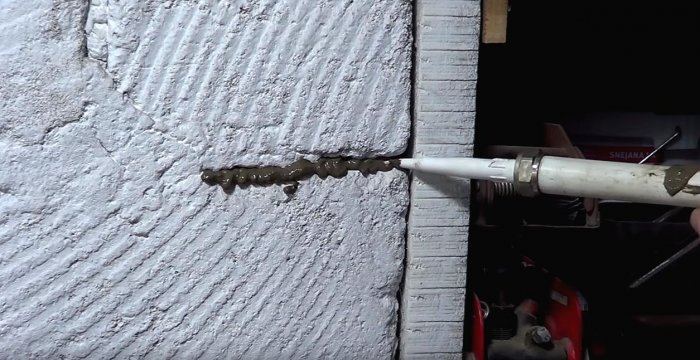

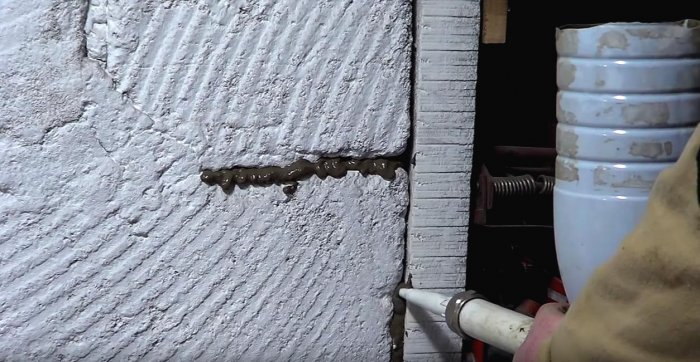

Дрель крутит шнек и бетон хорошо выдавливается через небольшое отверстие в носике.
Пистолет для подачи бетона

Пистолет для подачи бетона

Пистолет для подачи бетона

Чтобы заделать щели можно использовать и другие смеси и клеи.
После работы пистолет очень просто промывается водой.

Смотрите видео


Более подробную инструкцию по изготовлению пистолета смотрите в видеоролике.
