» » Портативная дисковая шлифмашинка на 12 В
Работы в домашней мастерской разноплановые. Порой бывает необходимо шлифануть или подточить какую-то деталь или заготовку. А точильного станка нет, и болгарка отсутствует. Выручить в такой ситуации сможет портативный инструмент, собранный практически на коленях.
Дисковая шлифмашинка, предлагаемая в сегодняшнем видео, является полностью портативной. Кроме того, если напряженка со стационарной сетью 220 В, этот инструмент будет как нельзя кстати. Ведь питает его аккумулятор на 12 В.
Портативная дисковая шлифмашинка на 12 В

Смотрите видео



Краткая характеристика самодельной шлифмашинки


Принцип работы основан на передаче крутящего момента от движка на шлифовальный диск. С помощью такого инструмента можно заточить ножницы или нож, обработать деревянную или пластиковую заготовку.
Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

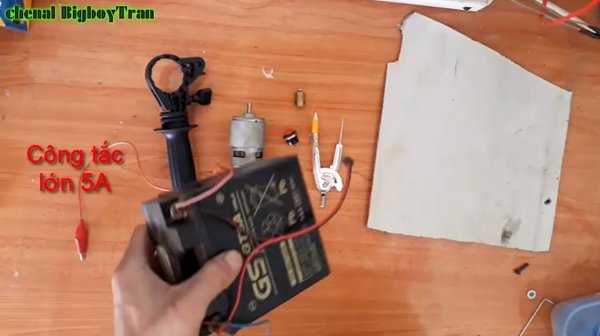

Что нам понадобиться для работы


Материалы:

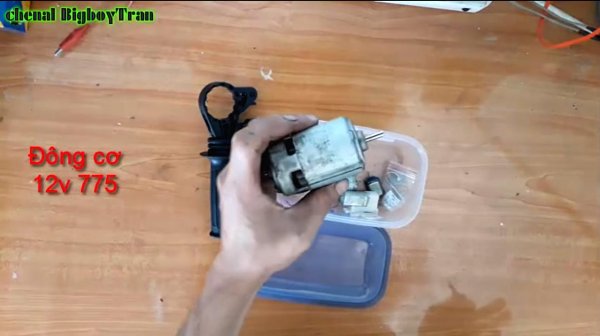

  • Двигатель постоянного тока для моделирования 775;
  • Рукоятка от дрели или перфоратора;
  • Аккумулятор на 12 В;
  • Гильза кабельная со скрытыми болтами;
  • Кнопка-выключатель;
  • Провода с изолированными клеммами;
  • Термоусадочные кембрики или изолента;
  • Болты, гайки, шайбы.
  • Инструменты:
  • Дрель или шуруповерт с крестовой насадкой;
  • Сверло под диаметр вала движка;
  • Паяльник;
  • Ножницы по металлу и обычные;
  • Наждачная бумага, циркуль;
  • Плоскогубцы, нож, карандаш;
  • Спички или зажигалка;
  • Быстросхватывающий или суперклей.

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Собираем шлифмашинку – пошаговый мастер-класс


Установка движка


Для основы нашей шлифмашинки понадобиться рукоятка от дрели или перфоратора с прижимным хомутом. По размеру она должна подходить для зажима корпуса движка.
Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

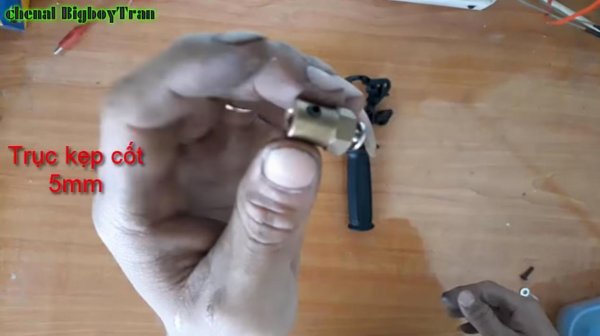

Далее берем движок на 12V, и подбираем под него кабельную гильзу с резьбовым отверстием с одного конца, и открытым прижимным с другого. Этот элемент необходим для зажима шлифдиска, поскольку в самом валу двигателя резьбы нет.
Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Зажимаем гильзу на валу движка, и крепим его надежно в хомуте рукоятки.
Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Электрическая схема


В пластиковом вороте рукоятки делаем отверстие сверлом диаметром 5-6 мм. Оно понадобиться для продевания проводов через рукоятку.
Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Разделяем отрезок спаренного кабеля на отдельные провода, зачищаем концы и залуживаем их флюсом и припоем. Примеряем кнопку-выключатель на удобное место на рукоятке. Обрезаем один провод, и из двух его частей делаем разводку к кнопке. Все контакты надежно пропаиваем. Закрепляем кнопку-выключатель с помощью горячего клея.
Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Из-за небольшого напряжения, автор видео предпочел подсоединить устройство через разъем питания для постоянного тока jack 2,5х5,5. Такие часто используют на блоках питания для ноутбуков и нетбуков. К выведенным через рукоятку контактам припаиваем удлинитель со штекером от данного разъема. Место скрутки изолируем изолентой или термоусадочными кембриками, прожигая их зажигалкой.
Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Шлифовальный диск и окончательная сборка шлифмашинки


Берем лист тонкой, но упругой жести, и отмечаем циркулем окружность диаметром 100 мм. Ножницами вырезаем диск, и проделываем в его центре небольшое отверстие под прижимной винт для гильзы.
Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Из наждачной бумаги на матерчатой основе вырезаем окружность, отмеченную предварительно по диску. В центре вырезаем ножницами место под шляпку винта.
Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Приклеиваем наждачку к диску на суперклей, подрезая выпирающие края.
Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Зажимаем гильзу на валу двигателя винтами под шестигранник. Диск прикручиваем к гильзе шуруповертом, обжимая ее с тыльной стороны разводным ключом.
Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

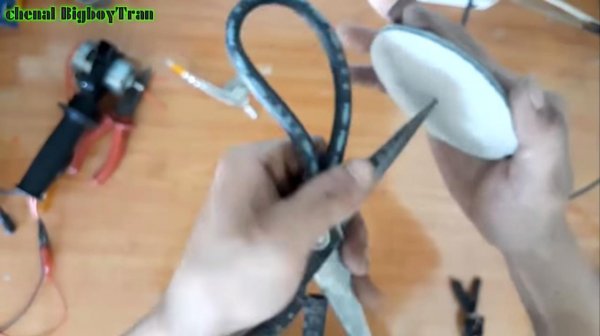

Шлифмашинка готова, теперь можно попробовать что-нибудь подшлифовать или наточить!
Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В

Портативная дисковая шлифмашинка на 12 В
