Выносная уличная широкополосная телевизионная антенна

Давно доказано, что плоские антенны хорошо принимают сигнал наземного цифрового телевещания с частотной модуляцией на основе технологии COFDM. От этого у меня и возникла идея сделать простую уличную антенну из пластиковой трубы и металлической сетки. Конструкция очень неприхотливая и не потребует от вас дефицитных деталей или инструмента.

Материалы и инструменты


Выносная уличная широкополосная телевизионная антенна

  • - ПВХ труба диаметром 4 см и длиной 80 см.
  • - оцинкованная проволока диаметром 2,7 мм.
  • - проволока оцинкованная или медная диаметром 0,8 мм.
  • - оцинкованная проволочная сетка.
  • - 4 прямоугольных пластиковых пластины.
  • - болты, гайки и шайбы.
  • - стержень с наружной резьбой.
  • - антенный блок питания.

Инструменты:
  • - кусачки.
  • - плоскогубцы.
  • - ножовка.
  • - отвертка.
  • - линейка.

Изготовление простой широкополосной телевизионной антенны


Выносная уличная широкополосная телевизионная антенна

Для установки пластиковых пластин прорежьте в трубе четыре окна шириной примерно 3 см, на расстоянии 20 см друг от друга.
Согните прут из 2,7 мм проволоки в виде буквы V. Стороны по 20 см, концы разведены на 12 см друг от друга.
Просверлите пластиковые пластины в трех местах: одно отверстие по центру и два по краям.
Через центральное отверстие соедините пластины с трубой. По их краям болтами прикрутите V-образные элементы из проволоки. В совокупности пластина и проволочные элементы составляют диполь.

Подготовка сетки-рефлектора


Выносная уличная широкополосная телевизионная антенна

Вырежьте из проволочной сетки прямоугольник, стороны которого на 2 см длиннее краев установленных диполей.

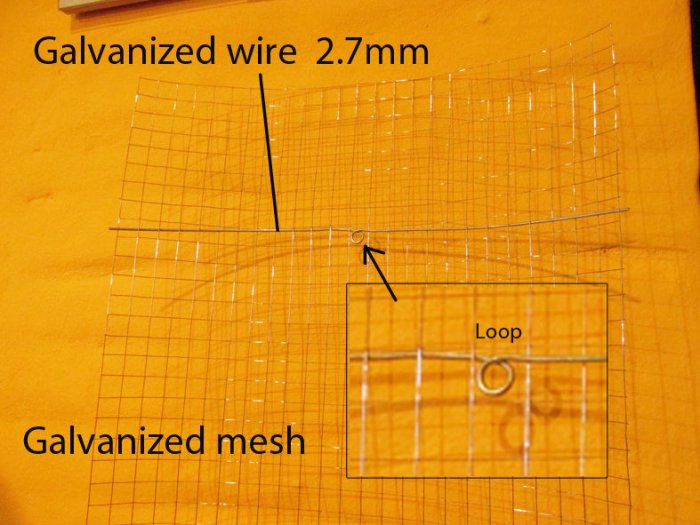

По краям сетки протяните проволоку диаметром 2,7 мм, сделав петлю по центру.

Крепление сетки-рефлектора


Выносная уличная широкополосная телевизионная антенна

Приложите сетку к антенне максимально ровно относительно диполей, и сделайте отметки на пластиковой трубе в местах, где размещены петли.
Сделав в этих местах отверстия, прикрепите рефлектор к пластиковой трубе через две петли, образованные проволокой 2,7 мм. Пластиковая труба должна находиться на удалении от сетки на 7-8 см.

Соединения элементов антенны


Выносная уличная широкополосная телевизионная антенна

На следующем этапе нужно сделать соединения с помощью медной проволоки (0,8 мм), как показано на схеме.

Подсоединение разъема


Выносная уличная широкополосная телевизионная антенна

Выносная уличная широкополосная телевизионная антенна

После соединения диполей, нужно присоединить разъем для подключения кабеля (смотрите схему). Конечно можно и напрямую подключить кабель без разъема.
Соединительные провода не должны соприкасаться друг с другом (т.е. красный с синим).

Установка антенны на крышу


Выносная уличная широкополосная телевизионная антенна

Установите антенну на мачту при помощи хомутов. Вставьте штекер в телевизор и смотрите телевизор. Такая антенна отлично подойдет как для приема цифровых каналов, так и аналоговых.
Успехов!
