» » Делаем вечную лампочку


В общем приступим :)
Для того чтоб начать бадяжить эту тему нам понадобится:


- клей "Супер Момент" или любой другой секундный.
- светодиод
- корпус от лампочки
- резистор*

* сопротивление резистора к разным светодиодам нужно разное, я пока встречал светодиоды на 3,5 и 1,5 вольт или с интегрированным резистором на 12 в.
Вот необходимое сопротивление:
1,5 в - 1,5-1,8 кОм
3,5 в - 1,1-1,2 кОм
----------------------

Итак приступим:

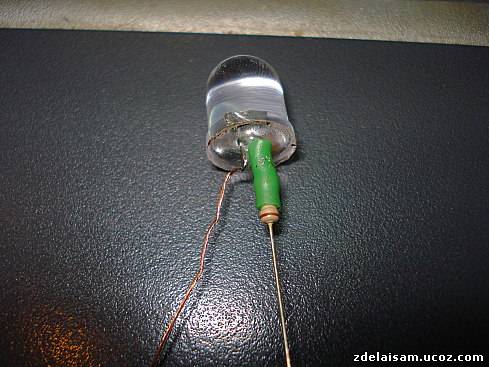

1) К одной ножке светодиода припаиваем резистор, причём стараемся припаять его как можно ближе к светодиоду чтоб конструкция была как можно короче иначе может не поместится в корпусе лампочки. Далее ко второй ножке припаиваем 3-4 "волосины" тонкой медной проволоки длиной сантиметра 2 и изолируем резистор при помощи термо-трубки.

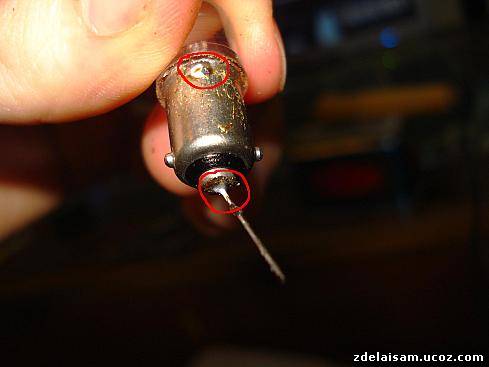

2) Засовываем получившуюся конструкцию в корпус лампочки, резистор просовываем в "пупочку", высовываем наружу проводок припаянный к другой ножке светодиода, и приклеиваем это всё к корпусу лампочки. После высыхания клея припаиваем.

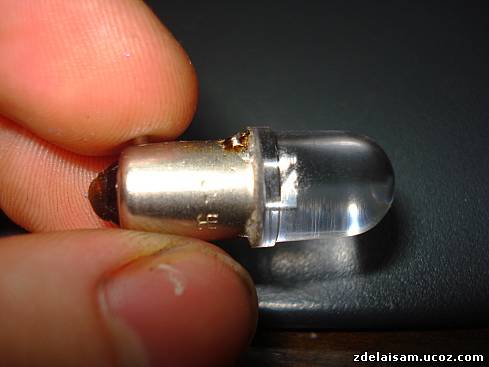

3) Результат:



Вообще конечно тут по фоткам всё понятно, но всё же.... тут самая сложная часть грамотно всё склеить, самый простой и действенный способ это налить немножко клея в корпус лампочки и на нижнюю часть светодиода, держатся будет железно.



Источник: vaz2101.spb.ru

Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (23)
  1. tyt
    #1 tyt Гости 24 декабря 2010 11:42
    1
    вот только автор не описал что необходимо заранее определить где у светодиода "+" а где "-" bash
    (проще всего это добиться экспериментальным путем)

    да и еще как по мне чаще попадаются светодиоды на 3 и 4.5 вольт... на 1.5 лично я не встречал!! cool

    1. Эдуард
      #2 Эдуард Гости 27 августа 2017 19:35
      0
      полярность светодиодов можно определить по длине выводов,плюсовой вывод у светодиодов длинее.Можно еще на светодиод посмотреть,короткий вывод внутри него это + .а широкий вывод на котором расположен кристал это "-"
      1. Эдуард
        #3 Эдуард Гости 4 декабря 2017 05:55
        1
        Как правило, умельцы используют БУ светодиоды, без метода тыка здесь не обойтись. А так, всё очень правильно
    2. виктор
      #4 виктор Гости 11 февраля 2018 21:31
      0
      на ободке светодиода у"-" есть лыска.
  2. vitaliy
    #5 vitaliy Гости 30 января 2011 14:45
    0
    на фотографии видно,что у светодиод новый!(Длинная ножка +) angryangryangry
  3. IvanGovnov
    #6 IvanGovnov Гости 30 января 2011 20:01
    0
    вещ!у мення мот купили тока из-за таких самоделок smile
    тока они не вечны tongue
  4. Nemecida
    #7 Nemecida Гости 29 октября 2011 18:19
    2
    Вечны!!! Если грамотно пользоваться!! angry
    1. Эдуард
      #8 Эдуард Гости 27 августа 2017 19:42
      4
      Если грамотно пользоваться светодиодом то светодиод станет вечным.Причина выгорания светодиодов для авто и мототехники китайского производства в их простой схеме подключения,и резистор заниженного номинала,то етсь при проверке на базара и ил в магазине продавцы показывают что светодиодные лампы светят ярко,но скрывают то что светодиоды в них работают на предельном для себя токе,а при работающем генераторе на машине или мотоцикле в сети напряжение уже 14.5 вольт вместо 12,в итоге светодиодные лампы быстро выгорают.в такие лампочки я встраиваю микросхему-стабилизатор 78L05 в корпусе ТО-92,с стабилизированным напряжением 5 вольт.и на выход стабилизатора через резистор 56 Ом впаиваю светодиод.в цоколе лампочки все это умещается
  5. bodzik
    #9 bodzik Гости 5 января 2012 17:30
    3
    Если посмотреть в диод, то там тоньшая часть +, А толщая - .
  6. Veent
    #10 Veent Гости 19 июля 2012 21:48
    3
    [b]patter[/b],
    Эдиссон в гробу перевернулся...
  7. Дмитрий Владимирович
    #11 Дмитрий Владимирович Гости 8 января 2013 13:20
    6
    Питать LED через резистор почти как стрелять из пушки по воробьям.
    Слегка посчитаем. Пластиковые белые диоды кушают 20мА с падением напряжения примерно 3,5В, стало быть при питании одног леда от 12В мощность, потребляемая им 0,02х3,5=0,07Вт, а балластные резисторы бесполезно рассеивают 0,02х(12-3,5)=0,17Вт. Итого КПД по питанию этого недоразумения:0,07/(0,07+0,17)*100%=29,17%. Выгоднее и оптимальнее с таким цоколем использовать последовательно три 3мм леда.
    Вывод: если уж применяете экономичные приборы, то уж позаботьтесь и об их экономичном питании, иначе мягко говоря, несерьёзно получается.
  8. Дмитрий Владимирович
    #12 Дмитрий Владимирович Гости 8 января 2013 13:22
    0
    [b]Veent[/b],
    Эдиссон подобное тысячами разгребал, так что ему не привыкать ворочаться. :lol:
  9. Кирилл
    #13 Кирилл Гости 14 июня 2013 19:44
    0
    на светодиоде есть два контакта длинный это + короткий это -
  10. Евгений
    #14 Евгений Гости 27 декабря 2013 14:00
    1
    Цитата: Дмитрий Владимирович
    Питать LED через резистор почти как стрелять из пушки по воробьям.
    Слегка посчитаем. Пластиковые белые диоды кушают 20мА с падением напряжения примерно 3,5В, стало быть при питании одног леда от 12В мощность, потребляемая им 0,02х3,5=0,07Вт, а балластные резисторы бесполезно рассеивают 0,02х(12-3,5)=0,17Вт. Итого КПД по питанию этого недоразумения:0,07/(0,07+0,17)*100%=29,17%. Выгоднее и оптимальнее с таким цоколем использовать последовательно три 3мм леда.
    Вывод: если уж применяете экономичные приборы, то уж позаботьтесь и об их экономичном питании, иначе мягко говоря, несерьёзно получается.

    Несерьезно Вы рассуждаете, хотя это по незнанию. Давно известно что светодиоды необходимо питать через токоограничивающий резистор иначе они выгорят буквально через пару минут. Воткните светодиод на 3.5в к источнику на 3в без резистора и засеките время его работы)))
  11. Atos
    #15 Atos Гости 17 января 2014 19:36
    6

    Написал: Евгений
    Несерьезн
    о Вы рассуждаете, хотя это по незнанию. Давно известно что светодиоды необходимо питать через токоограничивающий резистор иначе они выгорят буквально через пару минут. Воткните светодиод на 3.5в к источнику на 3в без резистора и засеките время его работы)))


    А Вы, Евгений, подключите три светодиода, включенных последовательно без резистора и засеките время))). Как раз успеете закон Ома перечитать. Для каждого варианта светодиодов и питания нужен свой расчет. Вот тут и пригодится закон Ома. Светодиоду нужно ограничивать ток, а не напряжение. Led можно и в 220 воткнуть и он не сгорит. Вот резистор ток и ограничивает согласно закона Ома. Только резистор уже будет греться как печка. А оно нам надо? Если расчетный ток в норме то и резистор не требуется.
  12. Рома
    #16 Рома Гости 13 марта 2015 19:44
    1
    С помощью чего он работает?я чайник
  13. макс
    #17 макс Гости 17 января 2016 18:25
    0
    [b]Дмитрий Владимирович[/b],
    дык все светодиоды подключаются через резистор, или вы чем-то другим предлагаете ток до этих самых 20 мА ограничивать?
  14. Hardbot
    #18 Hardbot Гости 12 марта 2016 08:33
    0
    А если питать его через неполярный конденсатор,затем через мост, ведь многие мото-авто драндулеты имеют генераторы переменного тока?
  15. Салл
    #19 Салл Гости 30 апреля 2017 08:36
    1
    [b]Евгений[/b],
    Да Вы правы! А то подходят "умники"-теоретики и отбивают своими глупыми высказваниями желание у людей что то собрать. Я регулярно выдираю из одноразовых зажигалок и прочего хлама белые светодиоды и вставляю их в цоколи от сгоревших 12 вольтовых лампочек подсветки приборов уазика. Последовательно 1,5 кОм резистор. Уже все почти перевел на такие. Работают превосходно и не сгорают!
  16. Эдуард
    #20 Эдуард Гости 27 августа 2017 19:58
    0
    подскажите пожалуйста номинал резистора для светодиода на 3.5 вольта при питании от 7.4 Вольта (6 аккумуляторов формата R20)? Хочу заменить лампу криптоновую в фонаре-комбайне с люминесцентной лампой,сиреной и мигалками.а то фонарь хороший,но вот основная лампа энергию жрет дико и не особо хорошо светит,что водит преимущества фонаря на минус.
  17. РадиоДед
    #21 РадиоДед Гости 28 февраля 2018 18:09
    0
    светодиоды на 1,5 вольта - таких не бывает!Параметра напряжения питания как такового у светодиодов нет. Вместо этого используется характеристика падения напряжения на светодиоде. У красных наименьшее падение напряжения примерно 1,8 В.
    А "вечной" изделие будет если не превысить номинальный ток светодиода, иначе...
  18. Александр
    #22 Александр Гости 25 марта 2018 18:13
    0
    Лучшая "вечная лампочка" это взять лампу на 24 вольта от камаза или другого грузовика(мощность подобрать индивидуально, пример если лампа на габарите 10 ватт берем лампу на 24 вольта 20-21 ватт) и она будет работать очень долго т.к. будет светить в пол накала.
  19. Ди Поль
    #23 Ди Поль Гости 1 июля 2018 17:46
    0
    используй два резистора дающих в сумме тоже сопротивление и туже мощность.Их будет удобнее подключить, подпаяв каждый резистор к своему выводу светодиода, поскольку они будут иметь меньшие размеры, чем один на ту же мощность.Резисторы поместить каждый в свою изоляцию.Это может быть термоусадочная трубка, кембрик или вытащив провод подходящего диаметра из изоляционной оболочки.Если использовать резисторы на 0.125 Вт имеющие малые размеры получится хороший запас по мощности.Только правильно подключайте (подпаивайте) светодиоды в корпус от лампочки.
