Ультразвуковая стиральная машина предназначена для стирки белья с помощью создаваемых в моющем растворе звуковых колебаний, частота которых близка к ультразвуковой. Особенностями УСМ является то, что при стирке отсутствует механическое трение белья, белье после стирки УСМ полностью дезинфицируется, потребление электроэнергии прибором не более 15 Вт.

Устройство ультразвуковой стиральной машины состоит из блока питания, выполненного по бесгрансформаторной схеме, генератор импульсов на транзисторе VT1, пьезокерамического излучателя в герметическом водозащищенном корпусе. Импульсное напряжение с генератора повышается до 50 - 55 В при помощи трансформатора Tpl. Частота следования импульсов в пределах 18-30 Кгц. Светодиод VD5 предназначен для индикации работы генератора.


Изготовление

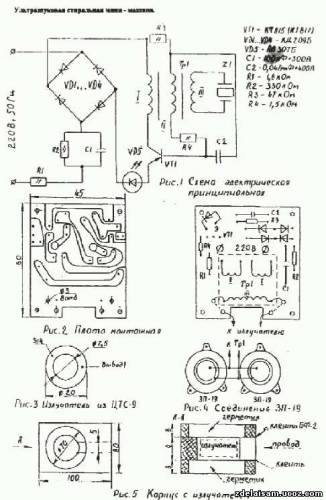

Принципиальная электрическая схема устройства представлена на рис. 1, рисунок печатной платы с расположением элементов - на рис. 2. Импульсный трансформатор намотан на замкнутом Ш - образном сердечнике из магнитомягкого феррита типа 600 ПВ, который склеен из двух Ш - образных сердечников Ш бхб. Обмотка I содержит 70 витков провода ПЭВ-0,3, обмотка II - 10 витков провода ПЭВ-0,3. обмотка Ш - 450 витков того же провода.
Намотка производится на двухсекционном каркасе из электрокартона виток к витку: обмотка III располагается в одной секция; I и П - в другой, причем обмотка II намотана поверх обмотки I. После намотки каркас помещается на средний стержень сердечника Ш бхб, сверху приклеивается клеем БФ-2 второй сердечник Ш бхб, образуя замкнутый магнитопровод. Печатая плата изготовлена из фольгированного одностороннего стеклотекстолита СФ толщиной 1,5...2 мм.
После сборки и настройки УСМ Tpl желательно залить эпоксидной смолой или герметикой. При использовании исправных деталей и правильной сборке схема начинает работать сразу. При отсутствии генерации (на слух) - нужно поменять местами концы обмотки I. Пьезокерамический излучатель Z1 в авторской конструкции использован промышленный дисковой формы (рис. 3) из керамики типа ЦТС-9. В качестве замены можно порекомендовать пьезоизлучатели типа ЗИ-19 и им подобные, соединенные так, как показано на рис. 4.
Отверстие в пластмассовом кожуре излучателя аккуратно расширяют до диаметра 20 мм. Пьезоизлучатель (рис 3) помещается в корпус (рис. 5), склеенный из трех листов оргстекла, фиксируется в среднем листе клеем: после пришивания проводом заливается герметикой для заделки стыков. Заливку производить заподлицо с поверхностями крайних листов. Канал для прохождения провода в корпусе также заливается герметикой. Схема устройства размешена в корпусе от старого блока питания (например, от микрокалькулятора) и соединяется с излучателем проводом в хлорвиниловой оболочке длиной 2500 мм. Использование в конструкции в качестве излучателей высокочастотных головок динамических типа 4ГДВ допустимо, но срок их службы невелик.
При установке головки в корпус, подобный показанному на рис. 5, ее необходимо изолировать (обернуть) тонкой резиной с натяжением (особенно над рупором головки), после этого залить герметикой.


Эксплуатация устройства

Сильно загрязненное белье замачивать за 2-3 часа до стирки. Стирку производить в емкости объемом не более 15-20 литров в следующей последовательности:
1. Приготовить емкость для стирки с соотношением ширины дна к высоте не менее чем 1:1,5 (ведро, глубокий таз и т.д.)
2. Наполнить емкость водой температурой 40-50° С для синтетики или 60-65° С для хлопка и льна. Температуру уточнить по ярлыку стираемой ткани.
3. Засыпать в воду стиральный порошок.
4. Опустить на середину емкости излучатель.
5. Погрузить белье (не более 1,5 кг сухою веса). Проследить, чтобы белье свободно плаваю в моющем растворе. Сильно загрязненные места намылить мылом.
6. Подключить устройство в сеть.
7 Время стирки 30-90 минут, в процессе стирки белье переворачивать примерно раз в 10-15 минут. Процесс стирки невидим. Также УСМ эффективно при замачивании белья перед стиркой в обычной машине, при этом эффект дезинфекции также сохраняется.
8. После окончания стирки УСМ отключить от сети, промыть и просушить излучатель.
9. Прополоскать белье.
Использование УСМ особенно эффективно при стирке тонких шерстяных вещей тонкого белья и т д. Вещи при этом не перекручиваются не растягиваются и не теряют формы.


Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (2)
  1. Я
    #1 Я Гости 19 августа 2016 22:03
    4
    C каких пор герметик стал женского рода? Где, в какой местности, на баллонах пишут "герметика" и называют так в обиходе? Вы же пишете в инете для тысяч людей. Неужели трудно использовать браузер с проверкой орфографии?
  2. Гость Александр
    #2 Гость Александр Гости 14 октября 2018 19:25
    0
    Лет 15 назад маньячил. 561ЛА7, на выходе кт927, питающий транс 400 Вт, вторичка только 2 обмотки по 30 В, запаралелены.
    На контроле напряжение (падение), ток(3А = 1/5 шкалы, зашкаливало), частота (частотомер 8 разрядный асинхронный, до 50 мГц, свой). Излучатель мощный, как я понял 100 вольтовый. Запараллелены 2 КТ 827, на радиаторе с книгу. Во время настроек иногда срывалась генерация и наступало КЗ, с посадкой напряжения транса(!) и секундным нагревом выходных транзисторов (кнопка ОТКЛ). Насмотрелся многих эффектов (в основном, аккуратно пепел сигареты в воду, в банку, разрыв при включении, разлёт, хаотичное молниеобразное движение частиц пепла по банке,...) . Эксперементировал в 3-литровых банках, с обрезанным верхом. Излучатель размером в крышку от банки, и в банку не влазил.
    Так вот, чёрная, засохшая, мазутная ветошь (полотенце), за 5, даже может 4 минуты (оторвали попить кофе, половина полотенца, в чистой холодной летней воде, в тазу. Как вышел из дома - офонарел.. Мокрая половина полотенца, что была в тазу - только прополоскать...) становится идеальной, новой. Со школы знал и не добавлял стирающие средства, не нагревал - должно рвать и так. Может, и ещё как! За 5 минут - идеальное , новое состояние, мазутной ветоши. КТ 827 работали на ферр. кольцо с повышением напряжения в 3 раза (к 100 В). В настроенном состоянии потреблял порядка 150 Вт (не резонансный минимум), при сбоях - КЗ. Потому при настройках - трансформатор с запасом. 827-ых - наменял порядочно. При 24 В питания - эффекта не было. Излучатель (нельзя вставить фото) 70х4мм, в эпоксидке 80х9мм. Эффекты, что разорвёт банку были на частотах около 24, 40, и 70 кГц.
    П/С На кофе пошел, оставив малую мощность. Сложность; частота генератора, обмотки ферритового кольца, выходного контура, та как излучатель является немалой ёмкостью, и при высокой частоте требует больших токов. Как понял, глубина погружения УЗ излучателя влияет на разбаланс частот, и должна быть константой, если уж поймал...
    Может!!! В холодной воде, без моющих! За 5 минут ! При этом - шумовых эффектов - не было.
    А схема - самая простая. Генератор на 561ЛА7, промежуточный 3102 или 3107, 827, кольцо 44х8, внтр 25, 50 витков первичка и 150 вторичка, 0.4 (тоже горело)), одного диаметра. Только собрать до кучи резонансы частот генератора, кольца и выходного контура с излучателем... И, при смене частоты, глубины, на чуть чуть, эффекта сразу не видно, тут минутку -две подождать, а диапазон большой, эффектов много... Недели...
    Не позови жена на кофе - не писал бы... Ушёл бы с частоты..
    Из необычного - вода в ведре может раскручиваться Мгновенно, без разгона, размешивания. Небольшое вращение, но, сразу вся масса. Движение частицы в воде по хаотической ломаной, с 2-мя ... 4-мя переломами, до 20 см за долю секунды, практически в стоячей воде, среди остальных неподвижных частиц мусора (чаще пепла)). Это движение имеет какое то название, не помню. Было в 2002 ...
