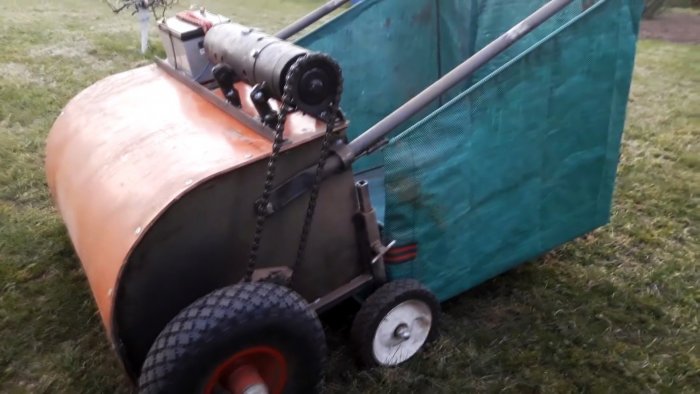

Владельцы больших участков с газоном и садом почти каждые выходные тратят часы на уборку опавшей листвы или скошенной травы. Граблями это делается долго, поэтому, чтобы ускорить процесс, можно изготовить механическую щетку с большим бункером. С ней рутинные работы будут делаться в десятки раз быстрее.
Как сделать механическую щетку для быстрой уборки листвы

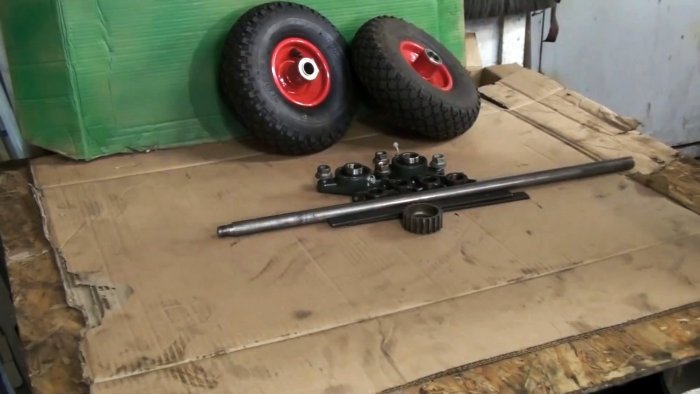

Основные материалы:


  • колеса для садовой тележки – 2 шт.;
  • маленькие колеса – 2 шт.;
  • подшипники 204 самоцентрирующиеся в корпусах – 2 шт.;
  • втулки с внутренним диаметром 20 мм – 4 шт.;
  • ось 20 мм;
  • полоса 20х4 мм;
  • комплект шестеренок (не обязательно);
  • комплект звездочек с роликовой цепью;
  • жесткий трос 5 мм;
  • удлиненные гайки 6 мм – 112 шт.;
  • листовая сталь 2 мм;
  • канализационная труба 200 мм;
  • профильная труба 15х15 мм;
  • стартер от автомобиля;
  • аккумулятор 12 В.

Как сделать механическую щетку для быстрой уборки листвы

Как сделать механическую щетку для быстрой уборки листвы

Процесс изготовления щетки

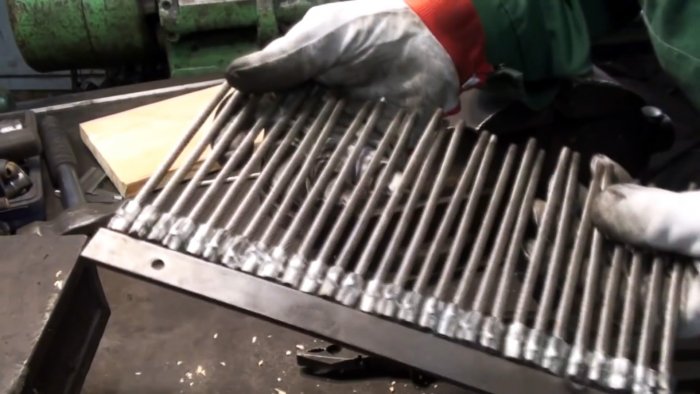

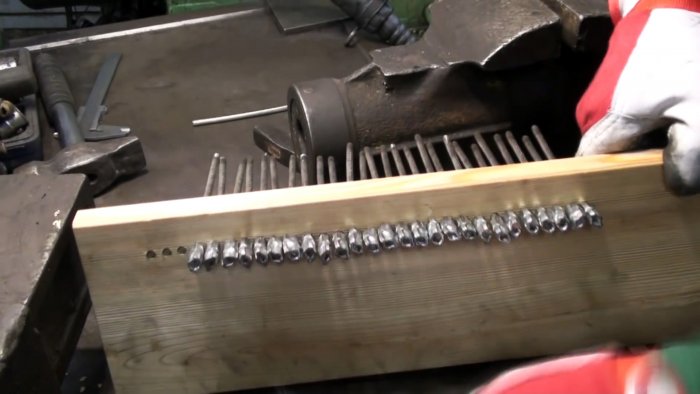

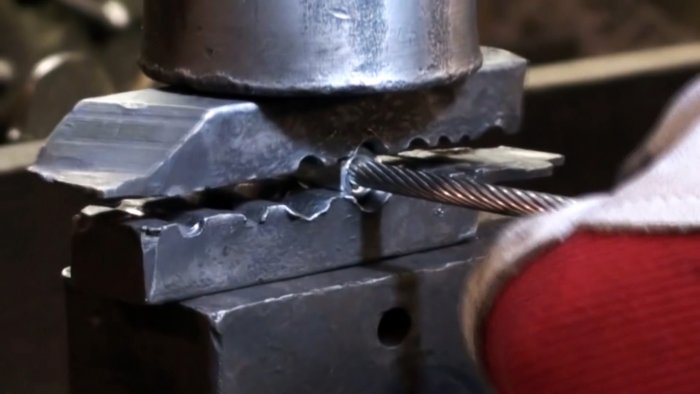

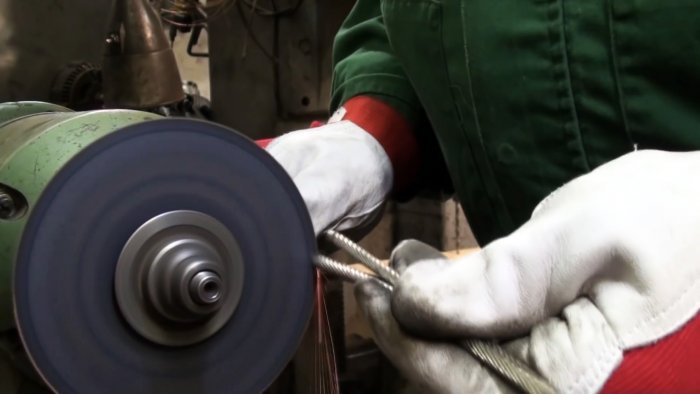

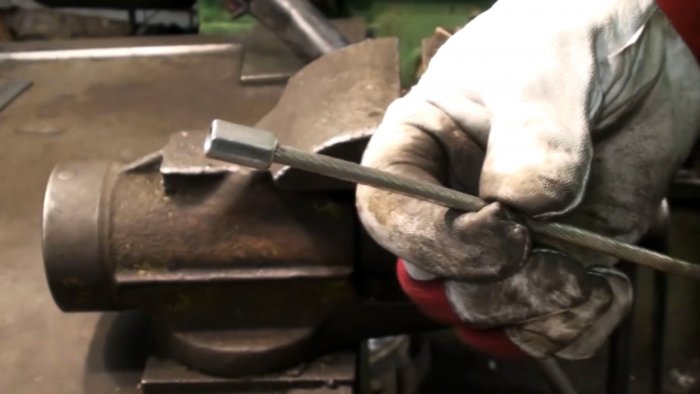

Сборку необходимо начать с изготовления гребенки. Для этого подготавливаются 4 полосы по 28 см. По краям в них просверливаются крепежные отверстия. К каждой их них приваривается по 28 удлиненных гаек с запрессованными отрезками жесткого троса.
Как сделать механическую щетку для быстрой уборки листвы

Как сделать механическую щетку для быстрой уборки листвы

Как сделать механическую щетку для быстрой уборки листвы

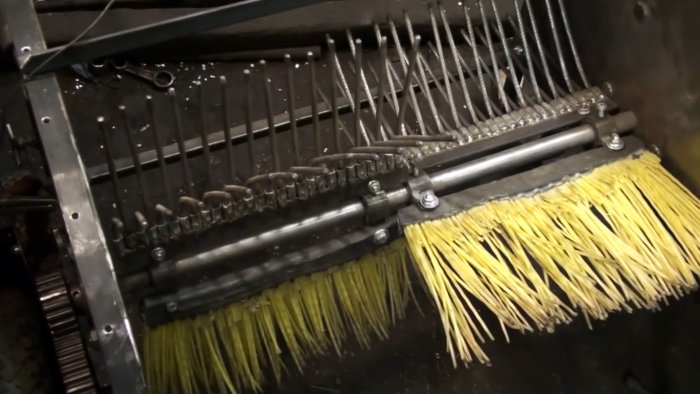

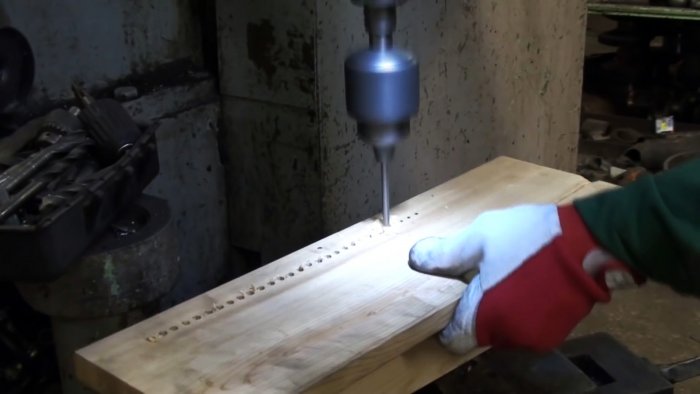

Чтобы трос не раскручивался в проводку, его края следует скреплять каплей сварки. Можно сделать 2 гребенки не из троса, а жестких пластиковых стрежней из метлы.
Как сделать механическую щетку для быстрой уборки листвы

Как сделать механическую щетку для быстрой уборки листвы

Как сделать механическую щетку для быстрой уборки листвы

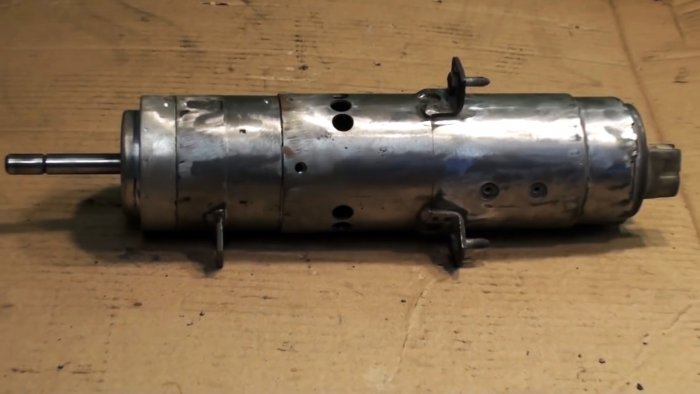

На ось 65 см устанавливается 4 втулки с проушинами. К ним прикручиваются гребенки.
Как сделать механическую щетку для быстрой уборки листвы

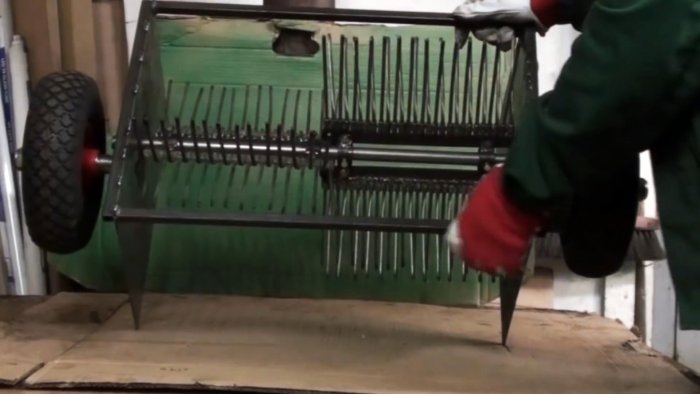

Ось с помощью подшипников закрепляется на корпусе щетки. Он представляет собой раму шириной 60 см с боковинами из листовой стали размером 30х40 см. Их верхний передний угол нужно скруглить, под диаметр гребенок.
Как сделать механическую щетку для быстрой уборки листвы

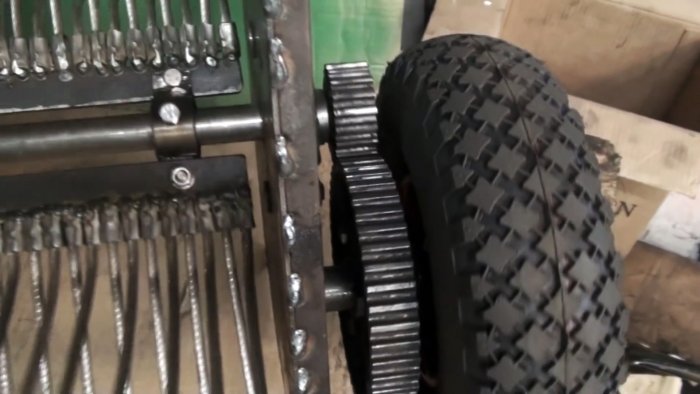

Снаружи боковин закрепляются колеса из садовой тележки. Они ставятся так, чтобы тросы гребенки могла свободно оборачиваться. Одно из колес при желании можно связать с осью посредством двух шестерен разного диаметра. В таком случае щетка получится самоходной.

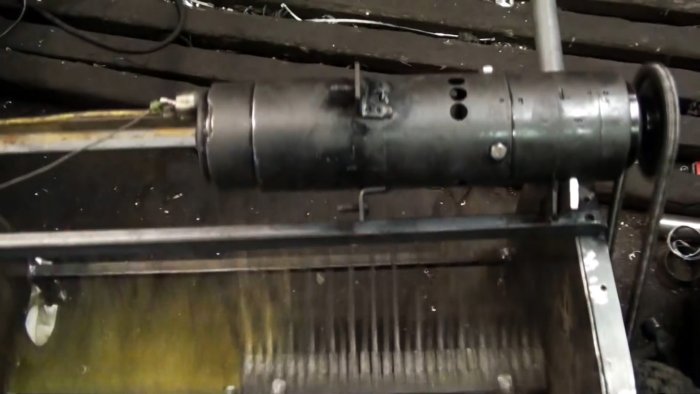

На корпус щетки устанавливается электропривод. В его качестве можно использовать стартер.
Как сделать механическую щетку для быстрой уборки листвы

Он связывается с осью гребенки посредством цепной передачи. Вращение должно выполняться назад, в сторону оператора.
Как сделать механическую щетку для быстрой уборки листвы

Как сделать механическую щетку для быстрой уборки листвы

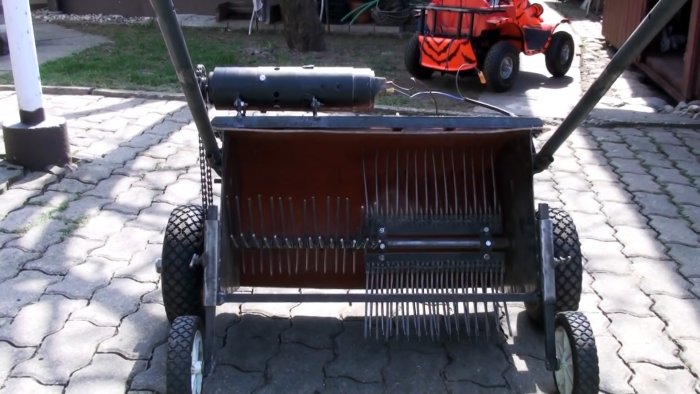

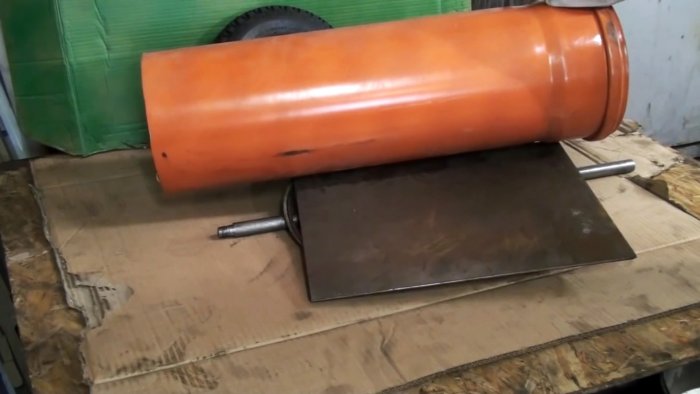

Для устойчивости тележка оснащается позади регулируемыми по высоте колесиками. К ней приваривается ручка управления. Корпус закрывается пластиком из выровненной канализационной трубы.

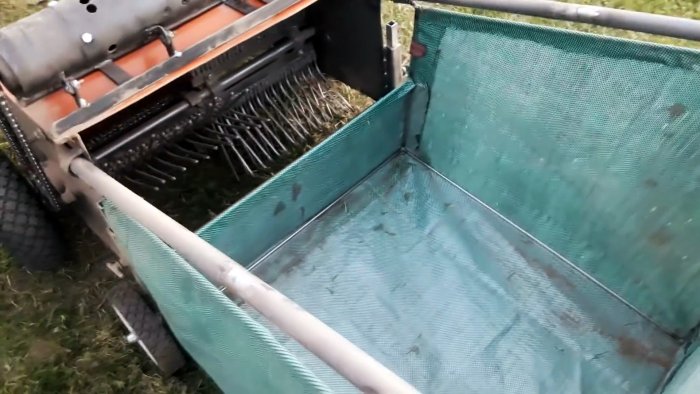

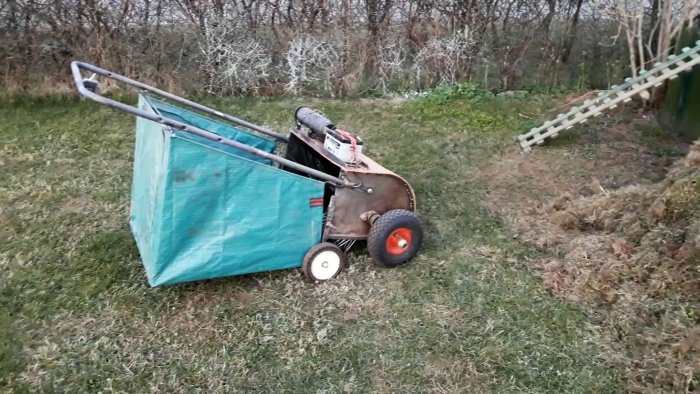

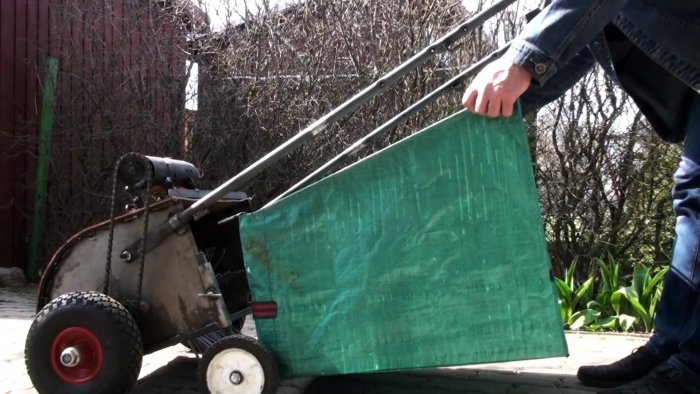

Из тонких трубок или арматуры сваривается бункер для сбора листьев и травы. Его ширина и высота в задней части составляет по 60 см. Высота впереди 20 см. Его каркас обтягивается брезентом или мешковиной. Он должен цепляться к тележке щетки за счет штырей внизу и вверху.
Как сделать механическую щетку для быстрой уборки листвы

Как сделать механическую щетку для быстрой уборки листвы

Как сделать механическую щетку для быстрой уборки листвы

Как сделать механическую щетку для быстрой уборки листвы

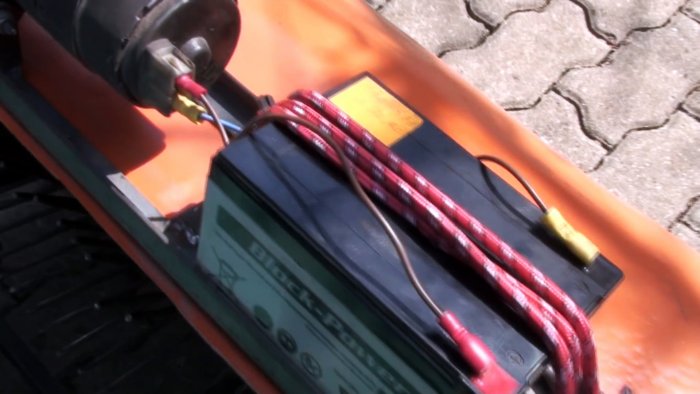

К электроприводу тележки подключается обычная аккумуляторная батарея.
Как сделать механическую щетку для быстрой уборки листвы

Под нее нужно приварить крепежную площадку. На рукоять управления выводится кнопка включения. Из выровненной пластиковой трубы также изготавливаться кожух на цепь, и защита на мотор с батареей.
Как сделать механическую щетку для быстрой уборки листвы

Как сделать механическую щетку для быстрой уборки листвы

Как сделать механическую щетку для быстрой уборки листвы

Как сделать механическую щетку для быстрой уборки листвы

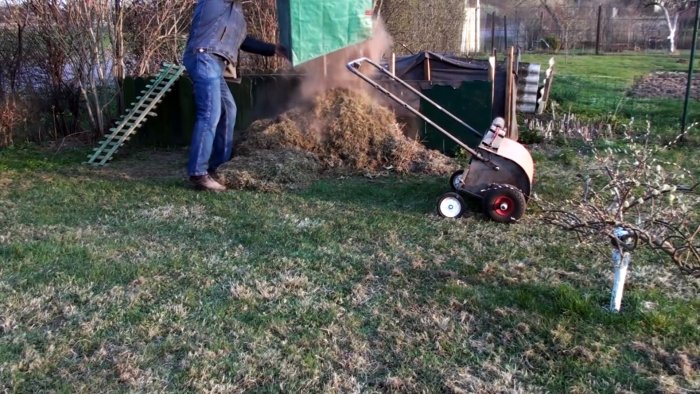

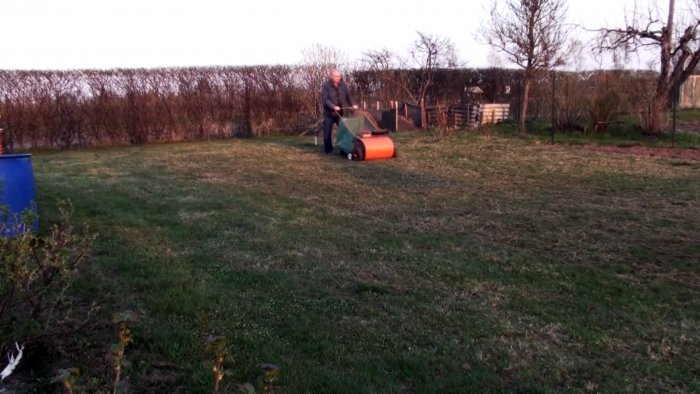

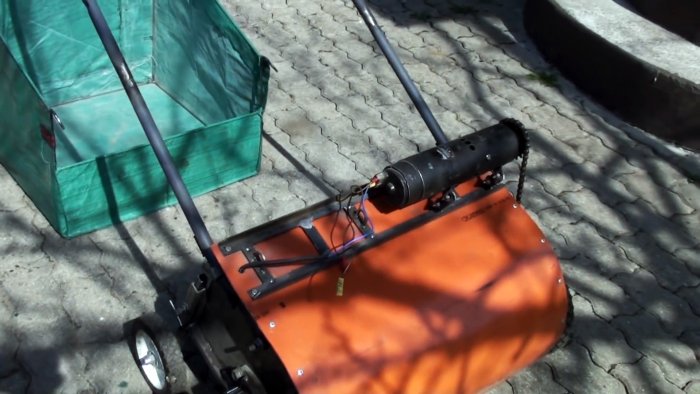

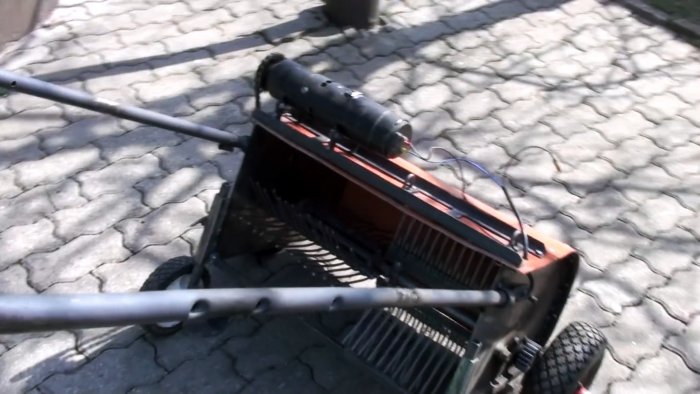

Самодельная щетка отлично собирает листья, хорошо прочесывает газон от старой травы. Ее использование в сочетании со скарификатором, позволит довести лужайку до идеала.
Как сделать механическую щетку для быстрой уборки листвы
