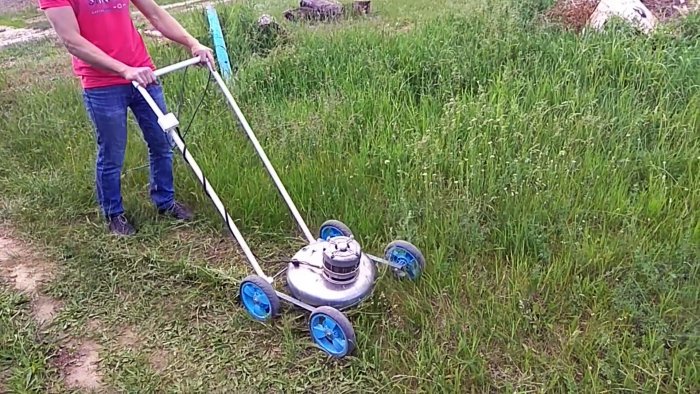

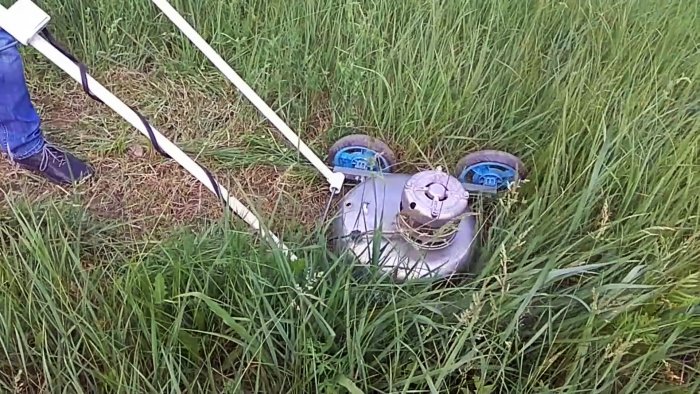

Летом в сезон дождей приходится косить растущую траву на участке каждые пару недель. Чтобы это делать быстро и без усилий, нужна газонокосилка. При наличии свободного электродвигателя, к примеру, от стиральной машины, ее можно собрать своими руками.
Как сделать газонокосилку из стиральной машинки

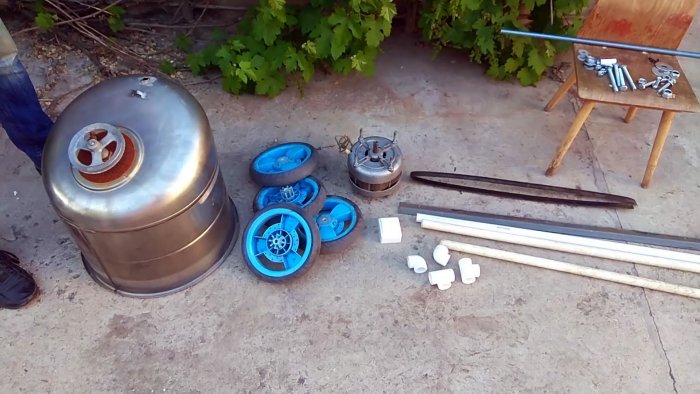

Материалы:


  • старая советская стиральная машина с вертикальной загрузкой;
  • колеса от тележки или детской коляски – 4 шт.;
  • старое полотно от ленточной пилы;
  • стальной уголок 25х25 мм;
  • ПП труба 25 мм;
  • ПП тройники для трубы – 2 шт.;
  • ПП колена 90 градусов – 2 шт.;
  • двухклавишный выключатель;
  • длинная резьбовая шпилька;
  • гайки, болты, шайбы.

Как сделать газонокосилку из стиральной машинки

Процесс изготовления газонокосилки

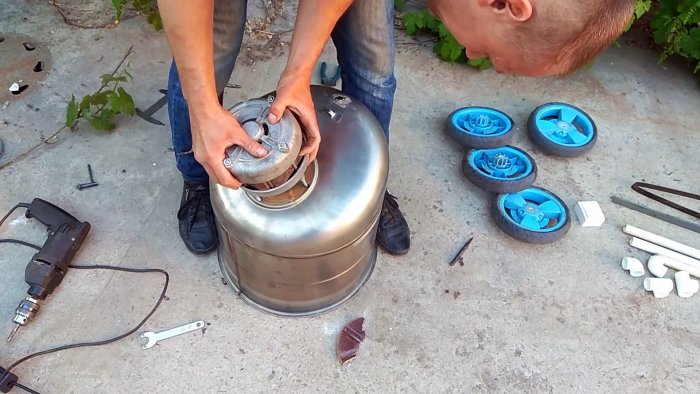

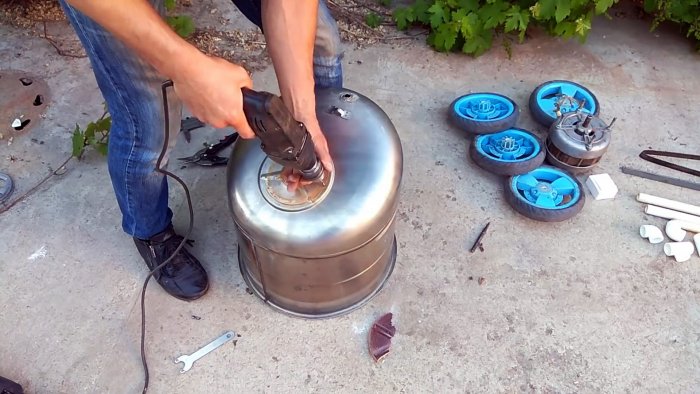

В качестве базы косилки будет использован бак от стиральной машины. Вместо него подойдет стальная бочка 50 л. В дне бака просверливаются 4 отверстия под установку двигателя. Если будет использоваться бочка, то потребуется также центральное отверстие под вал мотора.
Как сделать газонокосилку из стиральной машинки

Как сделать газонокосилку из стиральной машинки

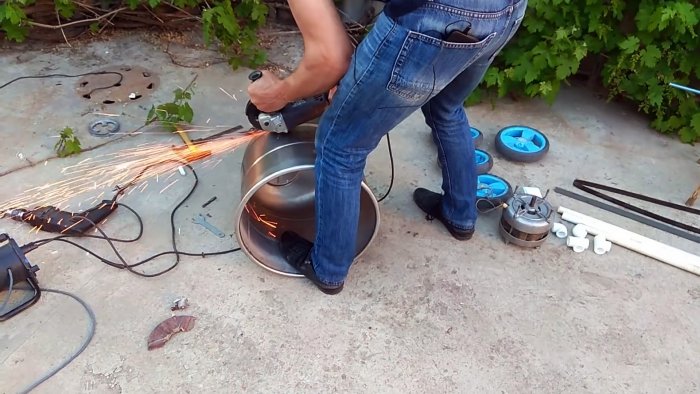

Затем на боковых стенках ближе ко дну делается 2 отверстия напротив. Они понадобятся для дальнейшего крепления осей с колесами. Для этого нужно визуально разделить бак или бочку поперек на 2 равные части, чтобы отверстия были симметричными. Затем дно вместе с частью стенок отрезается.
Как сделать газонокосилку из стиральной машинки

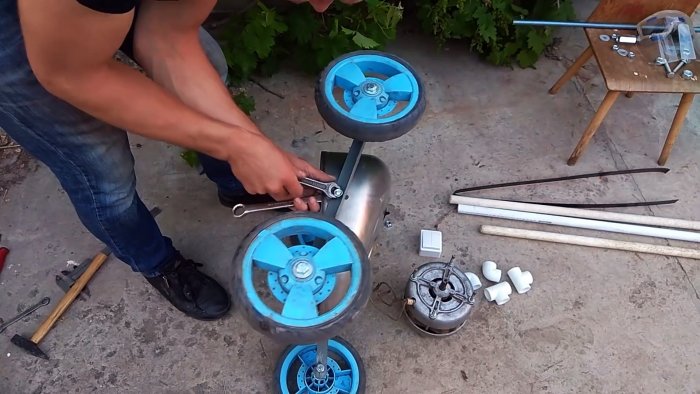

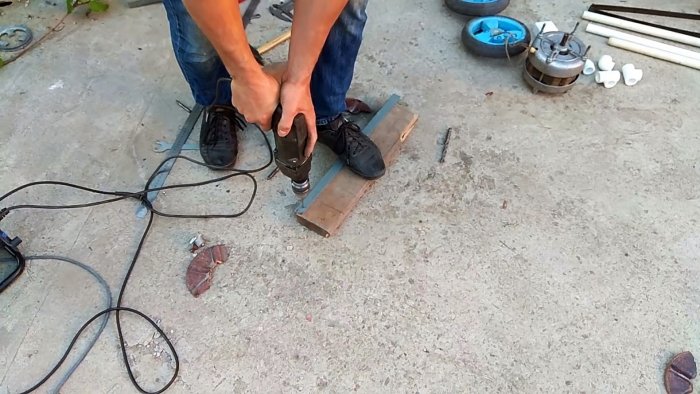

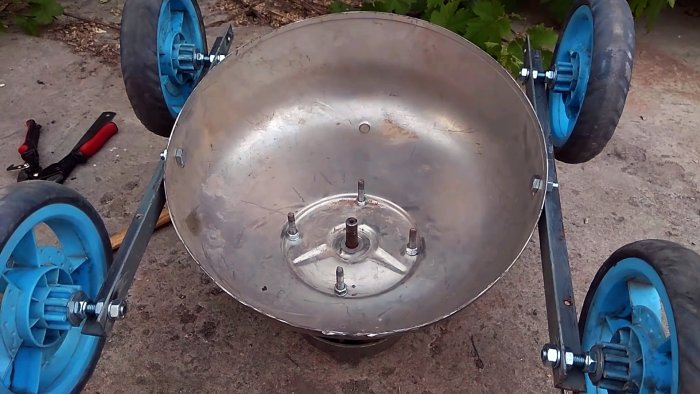

К боковым отверстиям на нижней части дна бака или бочки прикручивается по уголку. По краям уголков делается по отверстию для установки колес на болты. Уголки с колесами зажимаются на базе косилки из бака от стиральной машины с уклоном, чтобы скошенное дно выровнялось в горизонт.
Как сделать газонокосилку из стиральной машинки

Как сделать газонокосилку из стиральной машинки

Как сделать газонокосилку из стиральной машинки

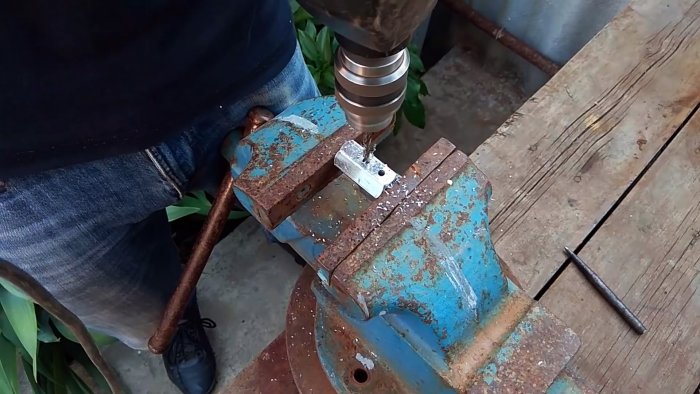

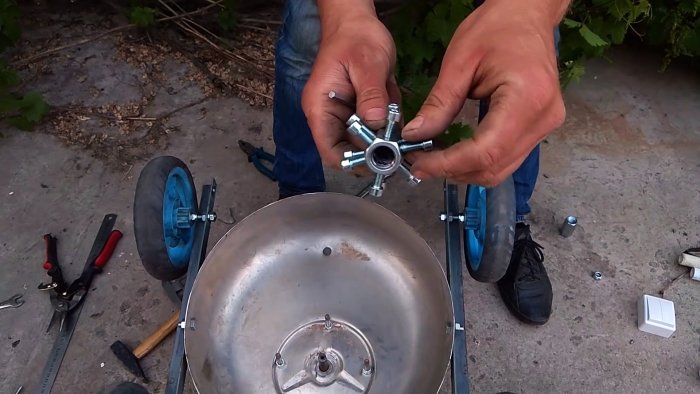

Затем на вал закрепленного двигателя устанавливается удлиняющая гайка. Поскольку на валу нет резьбы, то гайку нужно просверлить в нескольких местах. В отверстиях нарезается резьба под болты, и гайка зажимается на валу их затяжкой. Боковые отверстия нужно также продублировать немного выше.
Как сделать газонокосилку из стиральной машинки

Как сделать газонокосилку из стиральной машинки

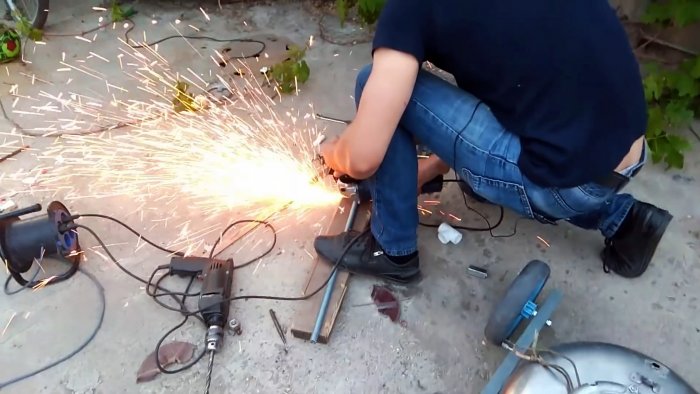

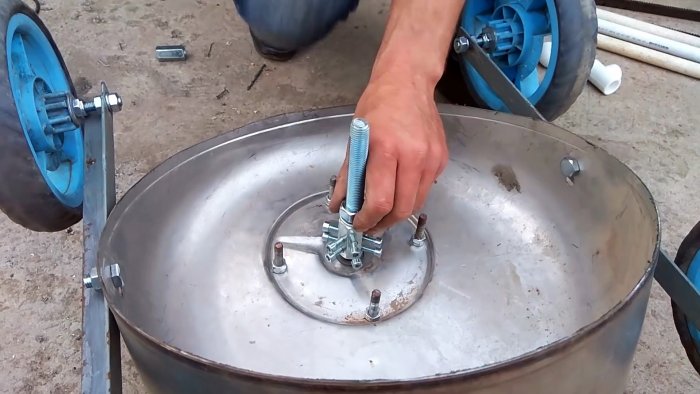

Далее вал удлиняется шпилькой. Ее длина подбирается так, чтобы она не доходила 10-15 мм до земли при переворачивании косилки на колеса. Шпилька блокируется вкручиванием боковых болтов на длинной гайке, как и ранее вал.
Как сделать газонокосилку из стиральной машинки

Как сделать газонокосилку из стиральной машинки

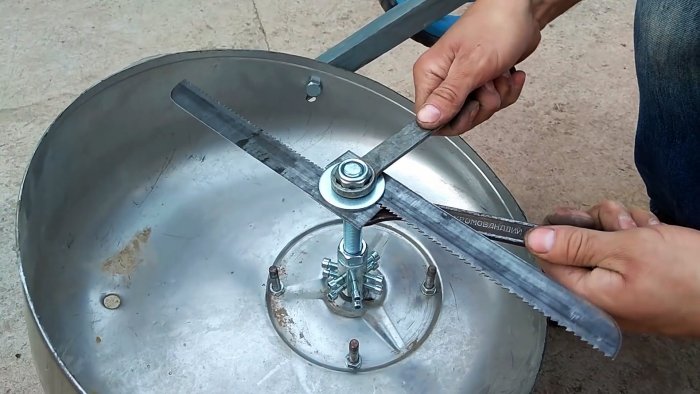

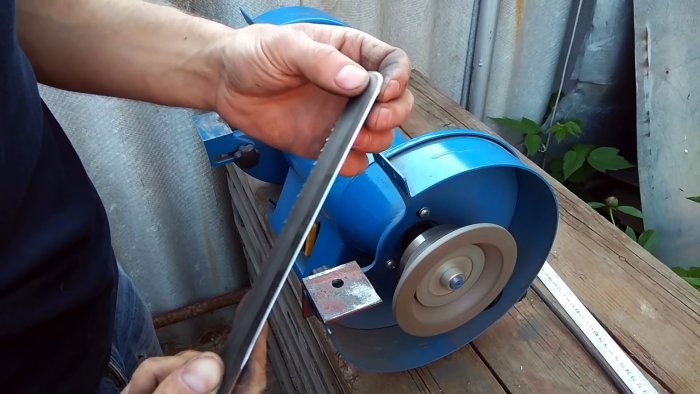

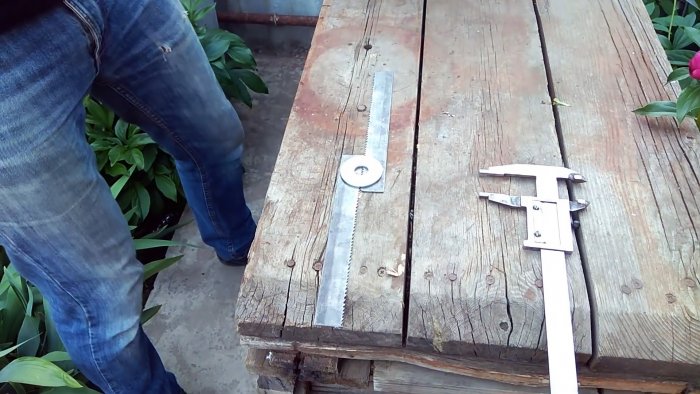

После этого на шпильке между двумя гайками и шайбами зажимается 2 ножа. Их можно вырезать из обломка ленточной пилы или полотна ручной ножовки. В месте зажатия на ножах требуется сделать выборку под шпильку, чтобы они прижались к ней плотнее.
Как сделать газонокосилку из стиральной машинки

Как сделать газонокосилку из стиральной машинки

Как сделать газонокосилку из стиральной машинки

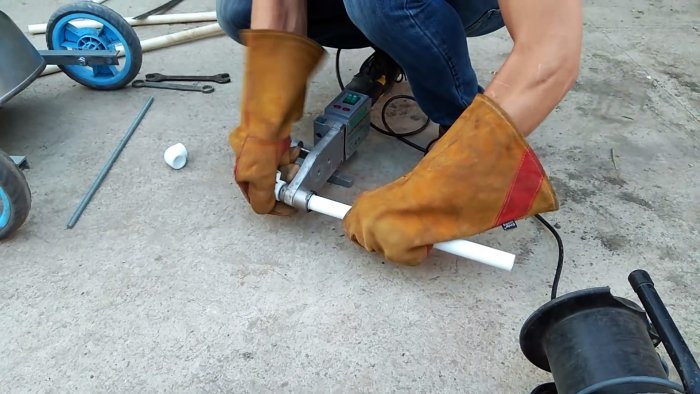

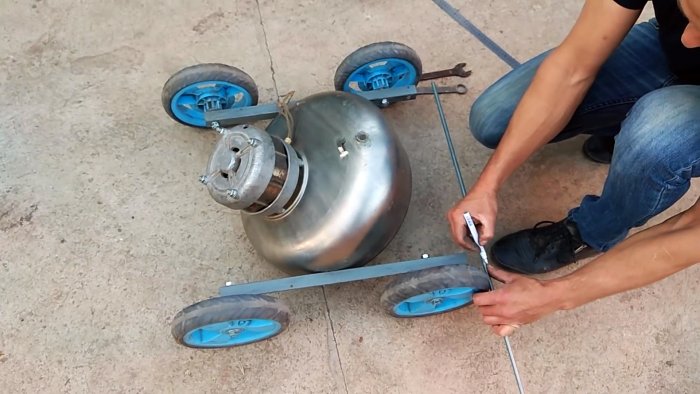

С любой стороны косилки нужно просверлить уголки с краю, и вставить между ними длинную шпильку. Она послужит основанием для крепления руля. Сам руль изготавливается П-образным из 3-х отрезков полипропиленовой трубы. Они спаиваются между собой с помощью 2-х колен. Снизу на руль паяются тройники.
Как сделать газонокосилку из стиральной машинки

Как сделать газонокосилку из стиральной машинки

Как сделать газонокосилку из стиральной машинки

Как сделать газонокосилку из стиральной машинки

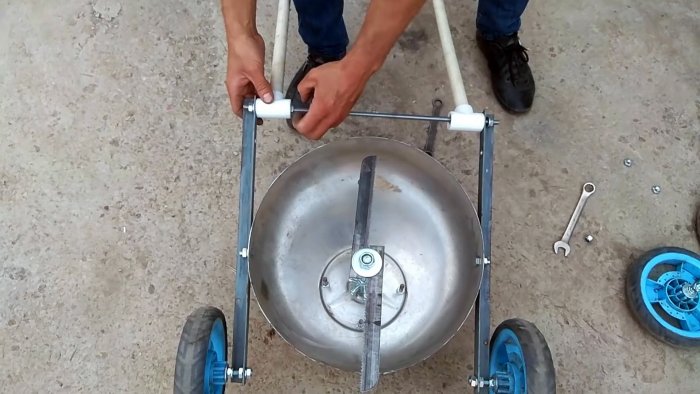

Затем в тройники впрессовывается по шайбе, и они надеваются на шпильку между уголками косилки. Для фиксации положения руля необходимо прижать тройники гайками к уголкам.
Как сделать газонокосилку из стиральной машинки

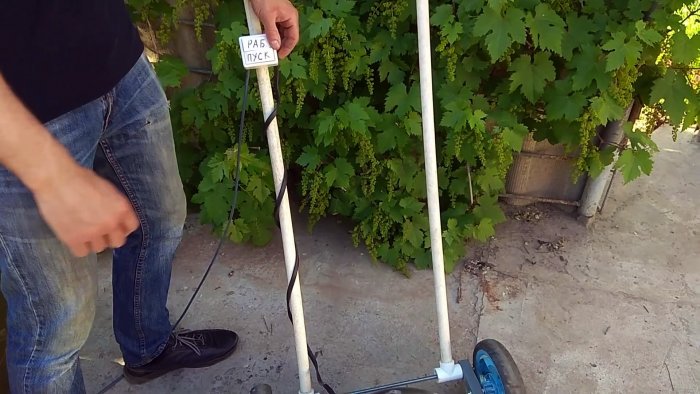

В завершение необходимо подключить к двигателю газонокосилки провод с вилкой. Если используется двигатель без конденсаторов с выходом рабочей и пусковой обмотки, то их нужно подвести к двухклавишному выключателю, закрепленному на руле. В таком случае, чтобы запустить косилку, требуется нажать клавишу рабочей обмотки и сразу же включить и отключить клавишу пусковой.
Как сделать газонокосилку из стиральной машинки

Как сделать газонокосилку из стиральной машинки
