Собираем стамеску с электроприводом из дрели

Появилась необходимость обработки большого куска дерева, например, создать скульптуру для сада или кресло из пня.
Обычной стамеской все это будет делаться месяцами. Фирменный инструмент стоит недешево, за ним надо куда-то ехать, покупать. После окончания работ он будет бесполезно лежать, и пылиться годами.
Но в условиях домашней мастерской необходимый инструмент можно сделать самому. Если есть дрель средней мощности, сварка, наждак и «болгарка» с отрезным диском, то вперед, за работу!
Собираем стамеску с электроприводом из дрели

Приступаем к изготовлению электростамески


Берем стальной пруток диаметром 12 – 14 мм., главное, чтобы он зажимался в патрон имеющейся дрели.
Собираем стамеску с электроприводом из дрели

Отрезаем диском заготовку длиной 45 – 55 мм. На одном торце делаем плоский срез под углом приблизительно 60 градусов к продольной оси прутка.
Собираем стамеску с электроприводом из дрели

Подбираем шайбу толщиной 3 – 5 мм., с внешним диаметром 22 – 28 мм. и внутренним 10 – 16.
Привариваем шайбу симметрично через ее отверстие к срезанному косому торцу прутка. Для надежности можно обварить шайбу и с противоположной стороны.
Собираем стамеску с электроприводом из дрели

Собираем стамеску с электроприводом из дрели

Сразу же после сварки деталь желательно подкалить, окунув ее в воду. Зачищаем на наждаке торцевую поверхность шайбы – она будет рабочей, так что операцию надо делать максимально аккуратно и чисто.
Собираем стамеску с электроприводом из дрели

Собираем стамеску с электроприводом из дрели

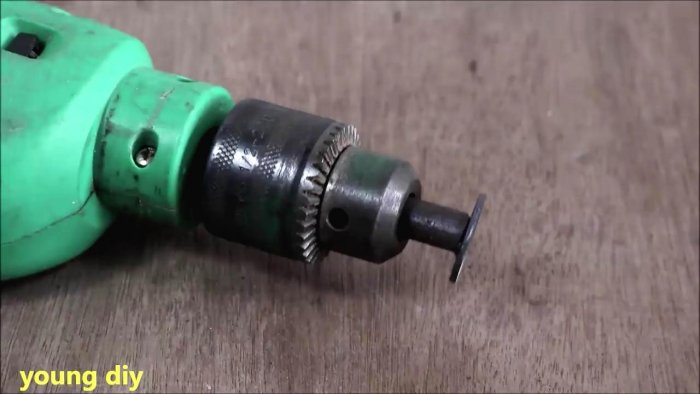

Устанавливаем полученную деталь в патрон дрели и плотно зажимаем ее.
Собираем стамеску с электроприводом из дрели

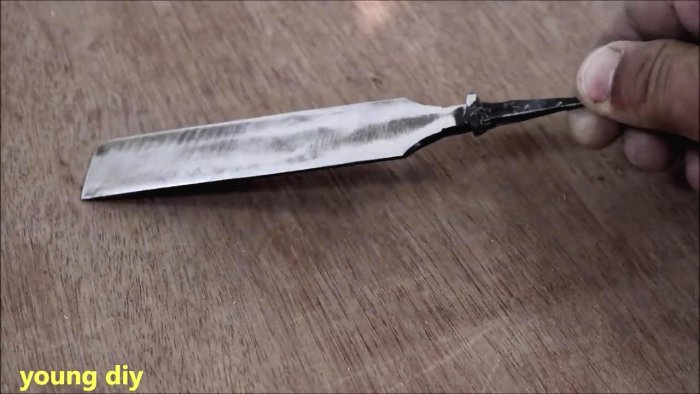

Закрепляем в тисках старую, но рабочую и заточенную стамеску.
Собираем стамеску с электроприводом из дрели

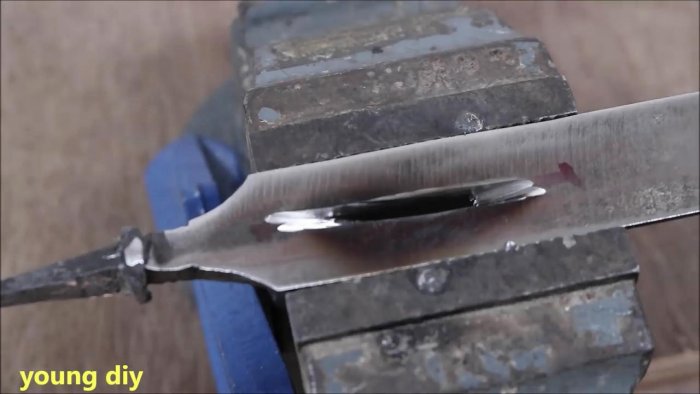

Посредине лезвия ближе к хвостовику делаем отрезным кругом продольный паз, длиной 40 – 50 мм., шириной 3,5 – 4.
Собираем стамеску с электроприводом из дрели

Для корпуса создаваемого инструмента берем деревянный брусок с габаритами 80 Х 80 х (250 – 300) мм.
Собираем стамеску с электроприводом из дрели

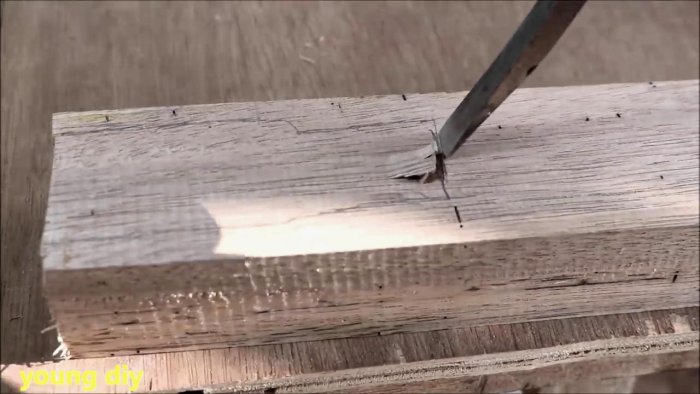

Карандашом или маркером наносим на деревянную заготовку контур дрели с закрепленной в патроне косой шайбой.
Собираем стамеску с электроприводом из дрели

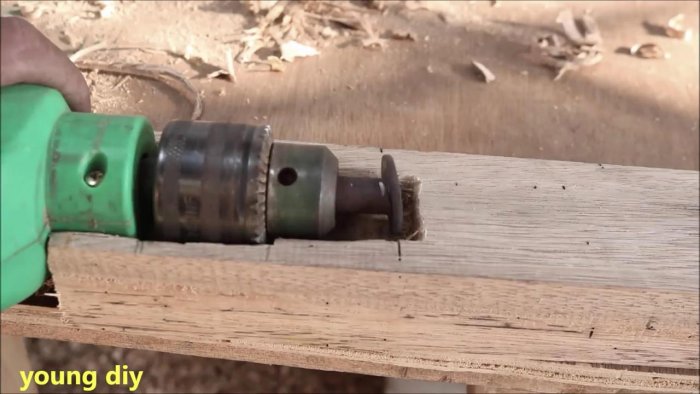

Затем вначале долотом, потом резцом или штихелем подгоняем получаемую внутреннюю полость под дрель.
Повторяем операцию на второй половине заготовки для корпуса. В идеале цилиндрическая передняя часть дрели должна плотно зажиматься между двумя брусками, а патрон и шайба свободно вращаться внутри.

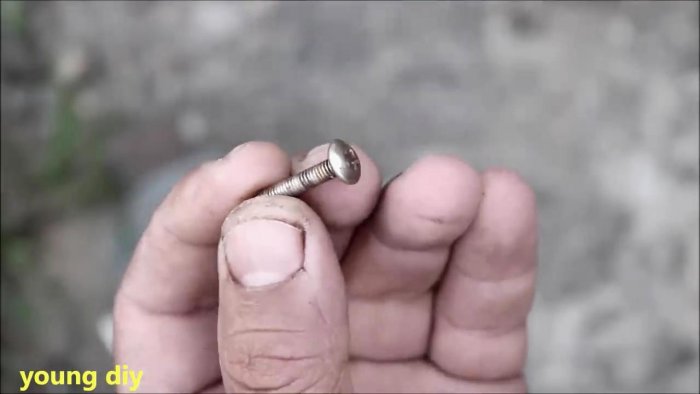

Подбираем болт с полусферической головкой, с диаметром стержня 4 – 6 мм., длиной 25 – 40 миллиметров.
Собираем стамеску с электроприводом из дрели

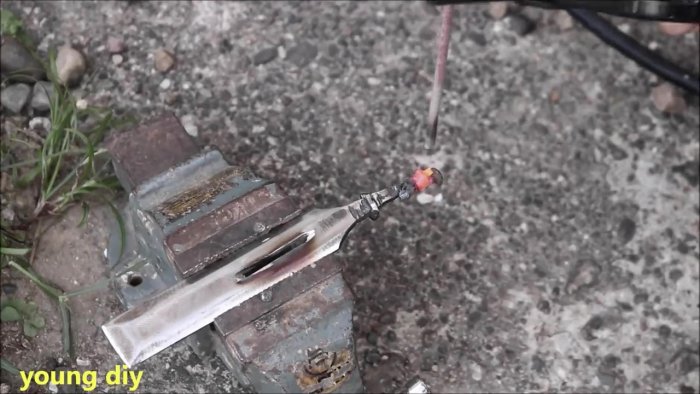

Свариваем болт и хвостовик стамески, закаливаем в воде. После, на наждаке зачищаем сварные швы.
Собираем стамеску с электроприводом из дрели

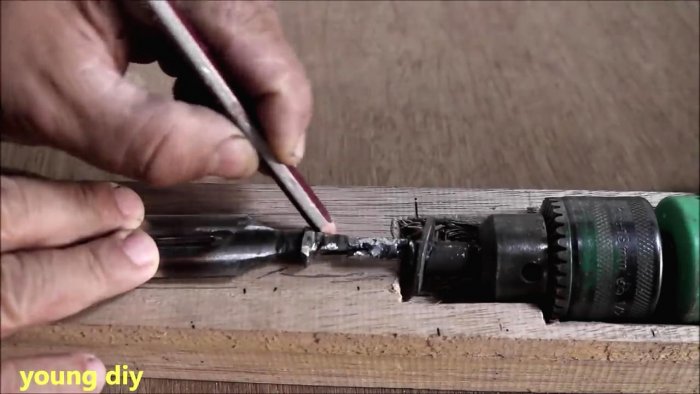

Затем в деревянном корпусе выбираем долотом паз для стамески.
Собираем стамеску с электроприводом из дрели

На хвостовик инструмента надеваем подходящую по размеру и жесткости пружину. В качестве опоры для второго конца пружины подбираем шайбу или гайку. Дорабатываем деревянный корпус под опору.

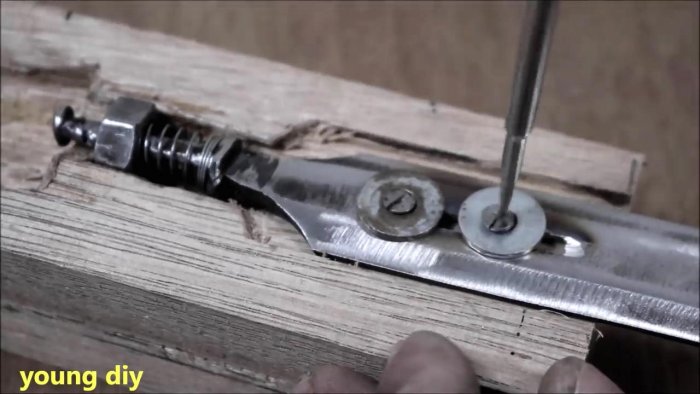

Закрепляем в корпусе лезвие стамески двумя саморезами или шурупами с шайбами. Стамеска должна иметь свободный продольный ход около 10 - 15 мм., и не болтаться в поперечных направлениях.
Собираем стамеску с электроприводом из дрели

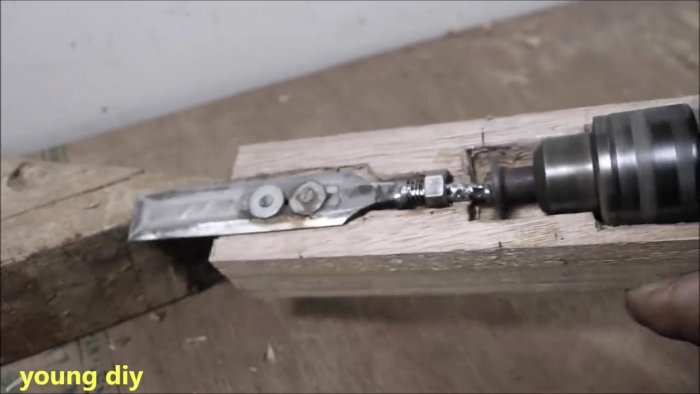

Устанавливаем в деревянный корпус дрель. Проверяем работу механической части.
Собираем стамеску с электроприводом из дрели

Все работает штатно!
Производим подгонку второй части корпуса инструмента. Затем облагораживаем внешнюю поверхность корпуса. Снимаем лишний материал, шлифуем поверхность дерева. Проводим окончательную сборку инструмента. Саморезы крепящие лезвие стамески, желательно «посадить» на клей. Это гарантирует, что в дальнейшем, крепеж не развинтятся при работе инструмента.
Собираем стамеску с электроприводом из дрели

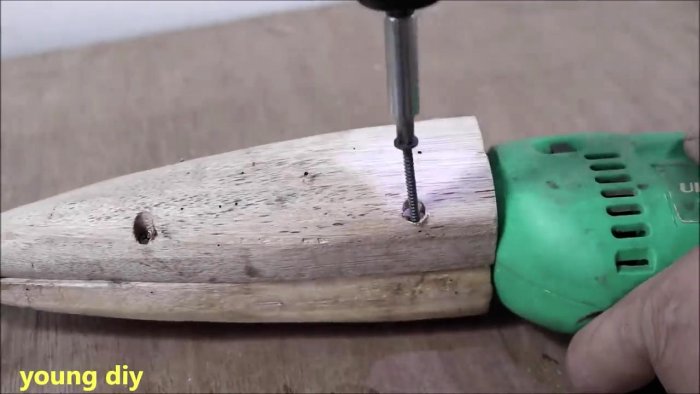

Зажимаем дрель в теле получившегося инструмента четырьмя саморезами или болтами с гайками, установленными в ответной части корпуса.
Не забываем про технику безопасности, работаем в перчатках, защищаем глаза и лицо маской!

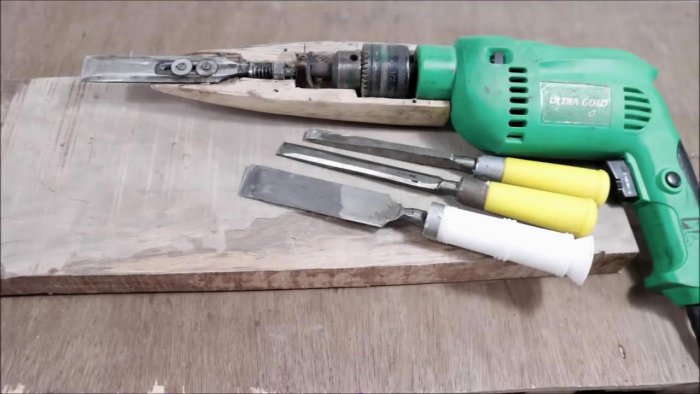

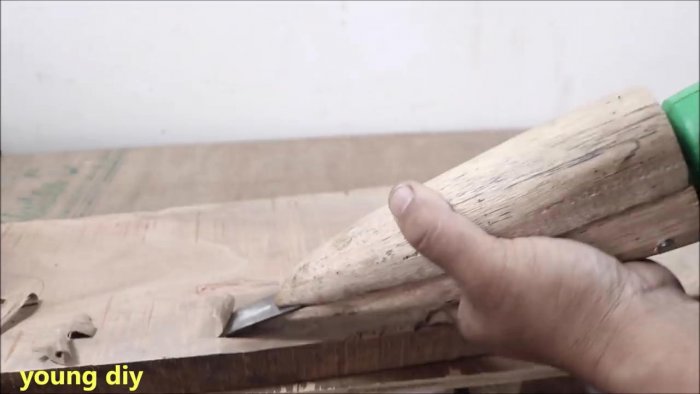

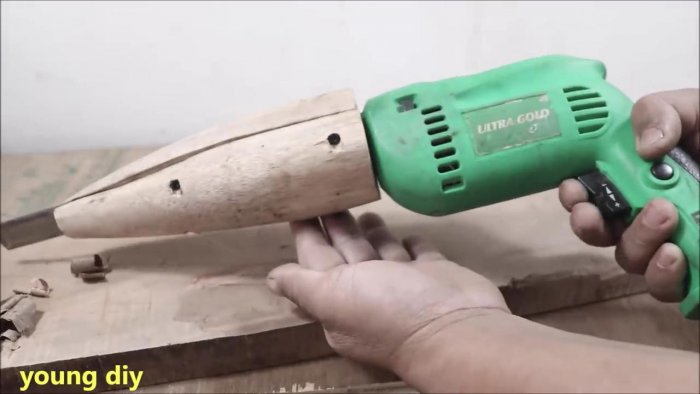

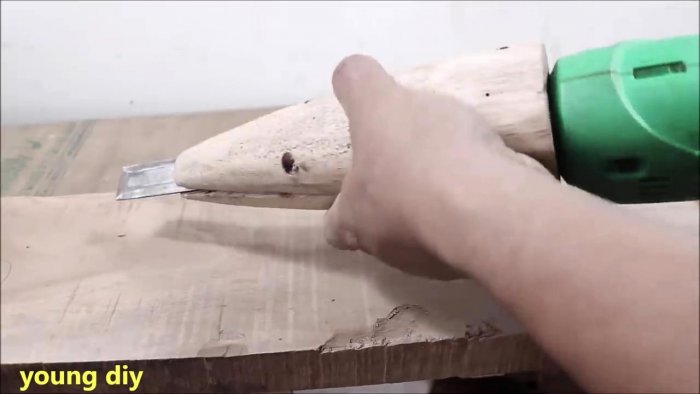

Включаем электростамеску. Прекрасно работает, легко снимает стружку и углубляется в деревянную заготовку! Возможно, что вид ее несколько грубоват, но работать ей удобно и производительно.
Собираем стамеску с электроприводом из дрели

Собираем стамеску с электроприводом из дрели

Таким инструментом Вовка из мультика про тридевятое царство, точно бы сделал старухе новое корыто!
Собираем стамеску с электроприводом из дрели

Собираем стамеску с электроприводом из дрели
