Управление светом через интернет.

Естественно управлять можно не только светом, а так же любым другим прибором со своего компьютера или удаленно через интернет. Одним прибором или несколькими.

На примере мы будем управлять лампой.


Подробности изготовления на картинке.

Итак, агрегат состоит из аппаратной и программной частей.

Часть 1. Аппаратная

Нам понадобятся следующие детали:

1. Лампа 220 В ;


2. lpt-удлинитель;


3. Плата;
4. угловой lpt-разъем на плату;
5. реле 12 VDC и коммутацией напряжения 220 вольт;
6. 4.7 К резистор;
7. npn-транзистор типа КТ3117А или любой другой с нормальным коэфф. усиления;
8. диод;
9. разветвитель питания в ПК, если питать от ПК. Но можно и от другого источника напряжением 12 в.

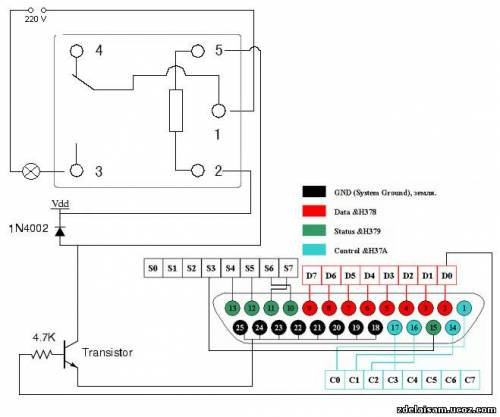

Схема устройства проста в сборке:


Серый прямоугольник сверху — реле.
Если мы будем подавать на пин D единицу, на нем будет появляться напряжение и в конечном итоге реле переключится, включив лампу.

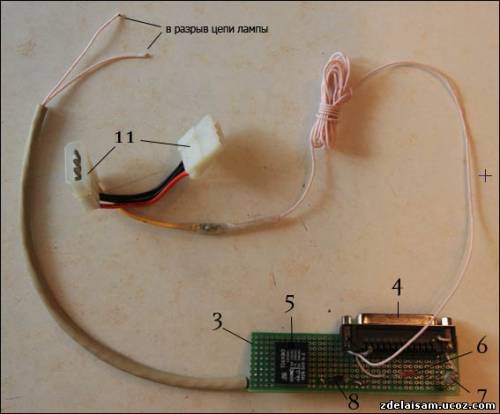

По вышеизображенной схеме спаяем подобное:



Впаиваем плату в разрыв цепи нашей лампы; подключаем через lpt-удлинитель к соответствующему порту ПК; подключаем к питанию ПК через разветвитель питания 11; ну и саму лампу в 220 В.

Часть вторая. Программная

Для оживления нашей лампы напишем программу на Delphi (первое что попалось под руки, переписать на C совсем не трудно, в программе буквально 3 строчки кода)

Исходник: /svetom/lamp_1.0.rar (эта программа умеет исключительно включать и отключать лампу по нажатию на клавишу).
Вы сможете включать лампу или любой другой светильник с компьютера!

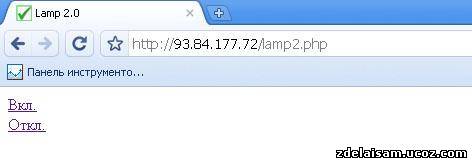

Немного модернизировав программу, получаем второй исходник: /svetom/lamp_2.0.rar (эта программа следит за файлом, который может изменяться php-скриптом lamp2.php на локальном веб-сервере).


Теперь мы сможем включить нашу любимую лампу с любой точки планеты, где есть Интернет.


Удачи !

Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (18)
phantom-111
#1 phantom-111 Гости 21 января 2011 13:41
0
идея супер! smile
BAGZ
#2 BAGZ Гости 21 мая 2011 15:34
0
А через usb можно сделать?
NOTFRONT
#3 NOTFRONT Гости 21 мая 2011 18:05
0
Конечно, возьми переходник USB - LPT
Co6epu_YA3uk
#4 Co6epu_YA3uk Гости 27 июля 2011 21:42
0
А если использовать реле на 28v, придеться заменить диод?
Veent
#5 Veent Гости 28 июля 2011 22:53
0
Диод стоит для зашиты, можешь чуть мощьней припаять. Где в компе ты найдешь 24 вольта? Будет меньше мароки если найдешь реле на 12 вольт. Но если нет, то нужен более мошный транзистор, внешний бп на 24 В + к Vdd - к эммитеру транзистора ( не отключая его от GND)
самоучка
#6 самоучка Гости 18 июня 2012 22:36
0
релюшки есть в утюгах плойках датчиках фотовыключателя
ruslan170777
#7 ruslan170777 Гости 1 июля 2012 11:03
0
кто шарит нарисуйте схемку на 2 3 4 устройства
Артём 111
#8 Артём 111 Гости 14 января 2013 14:46
0
через usb можно сделать?
1
#9 1 Гости 17 декабря 2013 07:56
0
На схеме укажите куда 12V подключать.
саня
#10 саня Гости 5 января 2014 17:44
0
+12вольт в точку Vdd подключать (между диодом и ногой 2 реле)!
Сергей
#11 Сергей Гости 16 января 2014 00:11
0
А может кто знает названия продающихся аналогов? Не LPT конечно, это тупо просто. Должно быть только USB. Я бы купил и схемку выложил.
Артем
#12 Артем Гости 3 февраля 2014 20:11
1
Цитата: Сергей
А может кто знает названия продающихся аналогов? Не LPT конечно, это тупо просто. Должно быть только USB. Я бы купил и схемку выложил.

Берешь старую клавиатуру с USB, вынимаешь плату, срезаешь светодиод скол лока и припаеваешь выходы к релле, теперь пишем программу на пару строк, которая включает лампу, активируя скрол лок - готово!
Рома
#13 Рома Гости 26 февраля 2014 19:44
0
Схема работает но через прогу lamp 1,НО при подключении через прогу Lamp 2,мол через инет не пашет,почему?
Roma
#14 Roma Гости 7 мая 2014 19:09
0
qde php-скрипт file?
Владимир
#15 Владимир Гости 6 мая 2015 12:15
0
Не управляется с помощью проги Lamp1, пробовал на паскале под DOS все работает. В чем может быть проблема?
Леонид
#16 Леонид Гости 19 февраля 2016 12:51
0
Владимир, если win 64 бита, ищи библиотеку inpout32 версии 1.2
Adham
#17 Adham Гости 6 мая 2016 18:02
0
На схеме lpt мама?
denis
#18 denis Гости 22 июня 2016 20:07
0
Вопрос касательно программы, что конкретно делает программа, она отправляет на этот порт что-то или просто его активирует. Я на c# больше , хочу понять саму реализацию.
