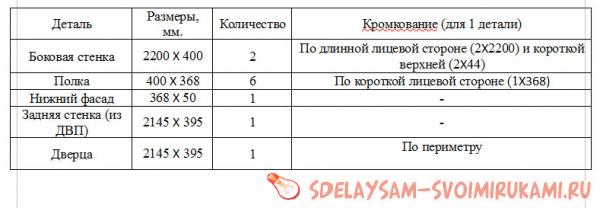

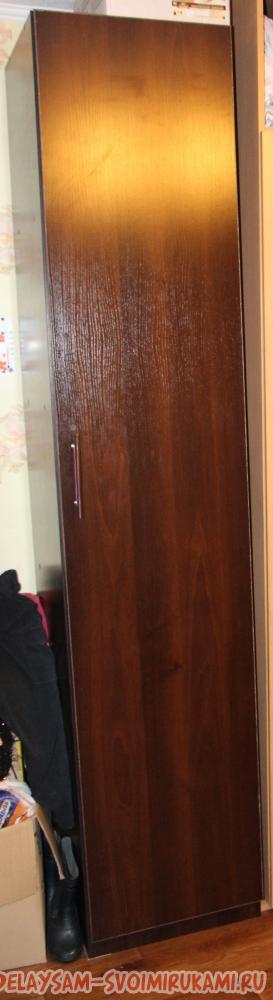

Итак, пенал состоит из 11 частей. В таблице указаны их размеры, необходимые работы, которые нужно заказать в раскройно-форматном цехе, размеры указываются в миллиметрах.
Чтоб рассчитать свои размеры, используйте такой алгоритм:
1. Определить параметры шкафа – длина X ширина X глубина.
2. Размеры боковых стенок – длина X глубина.
3. Полки – глубина X (ширина - 2*толщина ДСП). В нашем случае толщина ДСП 16 мм.
4. Нижний фасад – обычно берут 50-70 мм высотой, шириной как полки.
5. Задняя стенка и дверца – (длина - высота фасада - 5 мм) X (ширина - 5 мм).
Также не забудьте заказать 3 круглых отверстия в дверце, диаметром равном петле (например, 40 мм), расположенных по 100 мм от верхнего и нижнего края, третье отверстие ровно посередине. Кромка бывает разная по толщине от 0,6 до 2 мм и материалу: бумажная и пластиковая. Оптимальный вариант – пластиковая кромка в 1 мм.

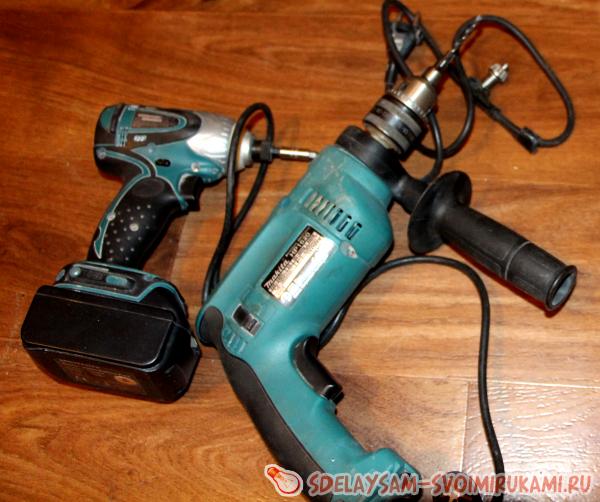

Необходимые инструменты и материалы:
- дрель с конферматным сверлом, выставленная по длине конфермата (в данном случае 45 мм);
- шуруповерт с шестигранником либо ручной шестигранник;
- конферматы и декоративные заглушки для них;
- угольник, рулетка и карандаш.

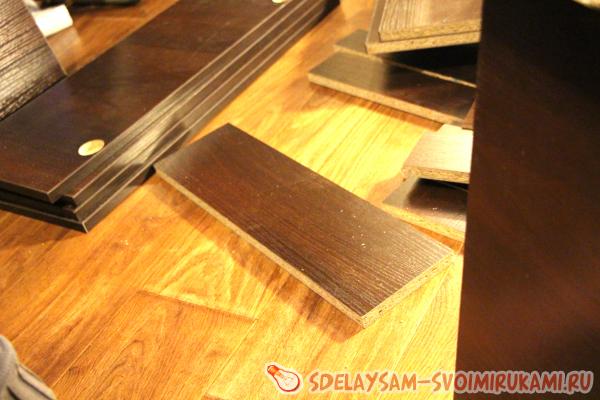

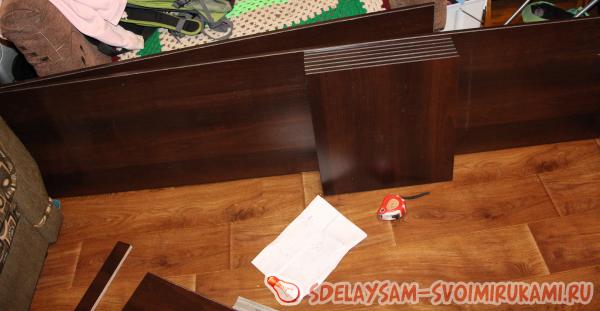

Все детали и инструменты готовы, приступаем к сборке.

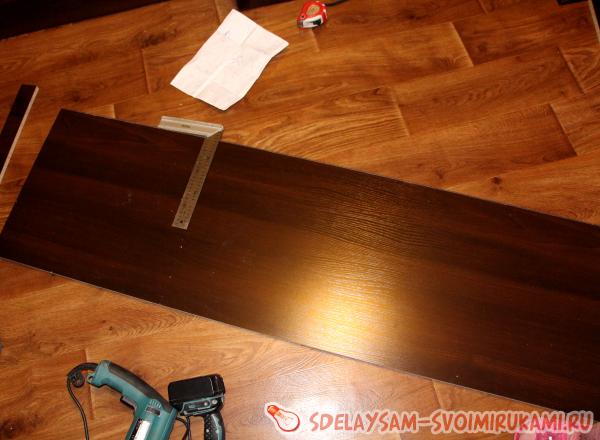

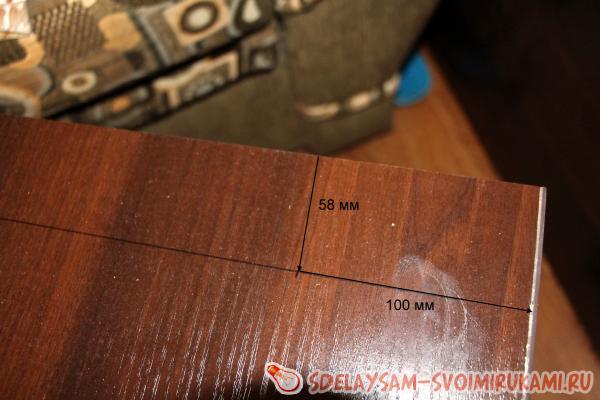

Шаг 1. На боковых стенках от низа отмеряем 58 мм (50 мм фасад + 8 мм половина толщины ДСП, называется отверстие по осям). Чертим карандашом линию, на ней от каждого края отмеряем по 100 мм – это место прикручивания нижней полки. Размечает точки для фасада: 25 мм от низа и 8 мм от края.
Шаг 2. От верха боковой стенки отмеряется 8 мм, чертим линию и на ней откладываем по 100 мм с боков для симметричности отверстий – это верхняя стенка шкафа.
Между линиями на шаге 1 и 2 отмеряется расстояние - в нашем случае оно равно 2134 мм. Кроме верхней и нижней осталось 4 полки, следовательно, 2134 / 5 = 427 мм. Чертим линии через каждые 427 мм, также откладываем по 100 мм от краев для симметричности отверстий.

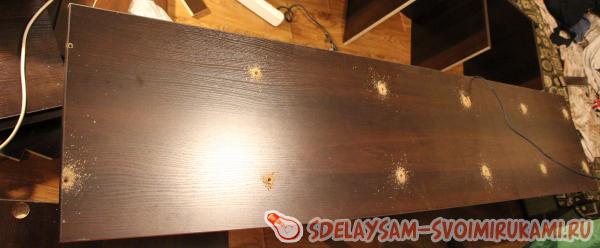

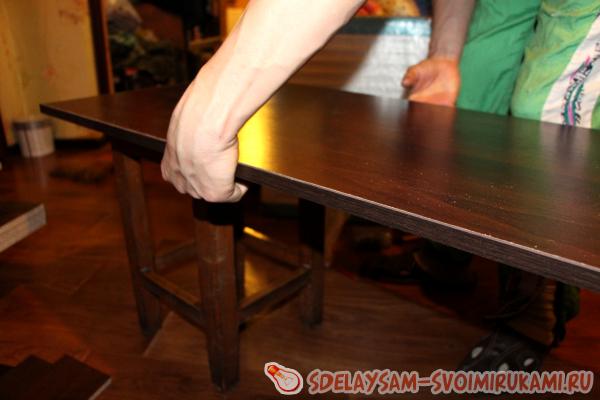

Шаг 3. Боковые полки кладем на 2 табурета (аккуратно, чтоб не повредить табурет) и сверлим отверстия по подготовленным размеченным точкам.

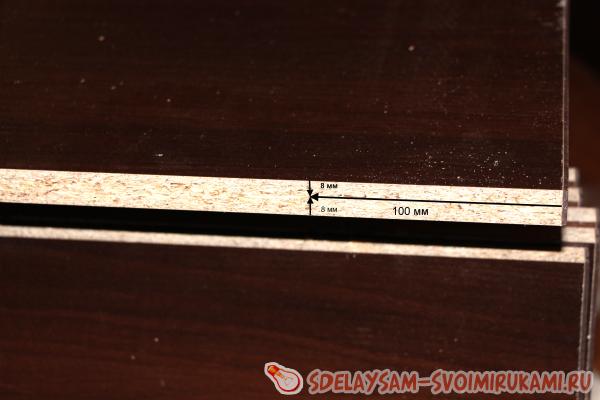

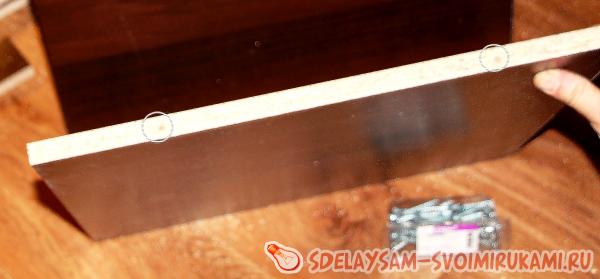

Шаг 4. Далее на полках с торцов отмеряем по 100 мм и по 8 мм по осям. Проделываем по намеченным точкам отверстия во всех полках.

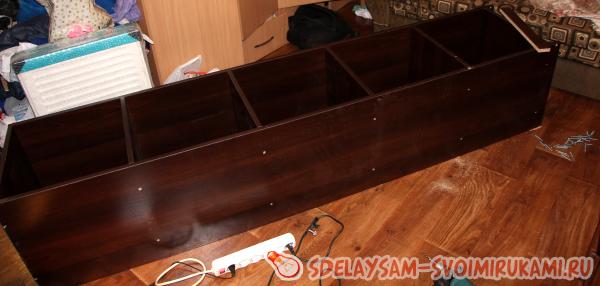

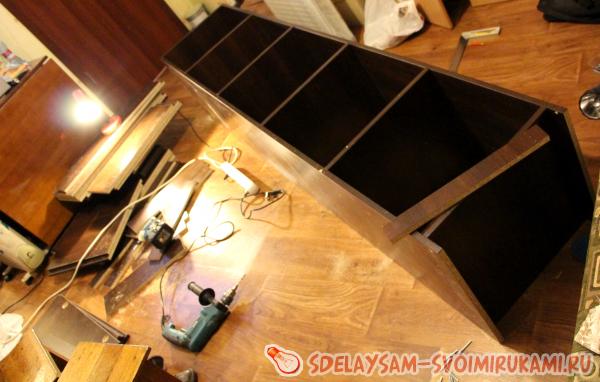

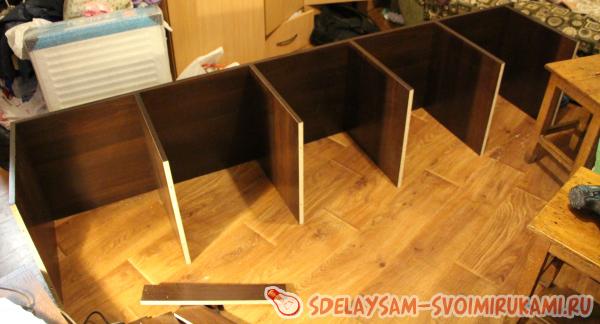

Шаг 5. Собираем полки, прикручиваем к боковым стенкам: сначала к одной, потом ставим вторую стенку и соединяем с полками.
Шаг 6. На коротких сторонах с торцов фасада просверливаем отверстия на расстоянии 25 мм от низа и 8 мм от края, прикручиваем фасад к боковым стенкам шкафа.
Шаг 9. Установка двери: в заказанные отверстия вкручиваются петли. Затем дверь ровно приставляется к шкафу и шилом (керном) проделываются наметки для отверстий под саморезы через сами петли. Прикрутить дверь необходимо с чей-то помощью. Если вы немного ошибетесь - не страшно, так как сама петля регулируется по вертикали и горизонтали.
Ручка прикручивается там, где вам удобно. Задняя стенка прибивается маленькими сапожными гвоздиками. Если в комнате высокий плинтус, можно сделать полукруглые выемки внизу шкафа с помощью лобзика, чтоб он плотно прилегал к стене. Для эстетики конферматы закрываются пластиковыми заглушками.
Пользуйтесь на здоровье!
