Хотите усилить сигнал Wi‑Fi без больших затрат? Попробуйте сделать направленную антенну из обычной банки из‑под чипсов «Pringles». Такая конструкция работает как волновой канал и может увеличить дальность сигнала в несколько раз. Разберёмся, как её собрать.
Банка выполняет роль резонатора и рефлектора: она отражает радиоволны в одном направлении, концентрируя энергию сигнала. Внутри банки размещается активный элемент — диполь, который подключается к Wi‑Fi‑адаптеру или роутеру. В результате получается простая направленная антенна с усилением до 8–12 дБи.
Необходимые материалы:
- Пустая банка из-под чипсов «Pringles».
- Медная проволока.
- Адаптер Wi-Fi (802.11b/g/n) 2,4 ГГц.
- Штатив.
- Болты и гайки.
Изготовление Wi-Fi антенна для дальних связей из банки чипсов

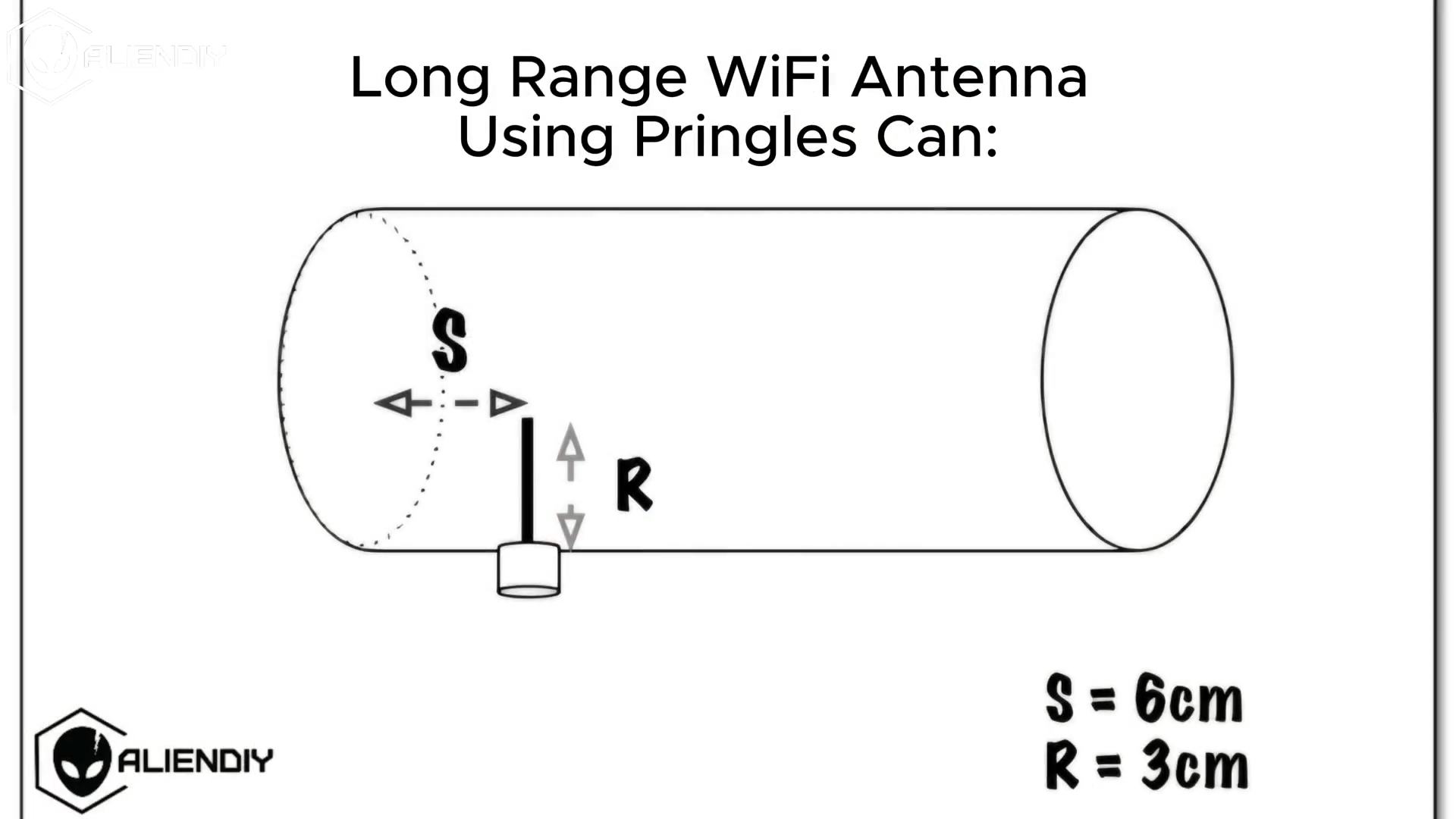

Первым делом тщательно вымойте и высушите банку. Удалите все остатки чипсов и жир. Чертеж будущей антенны выглядит следующим образом:

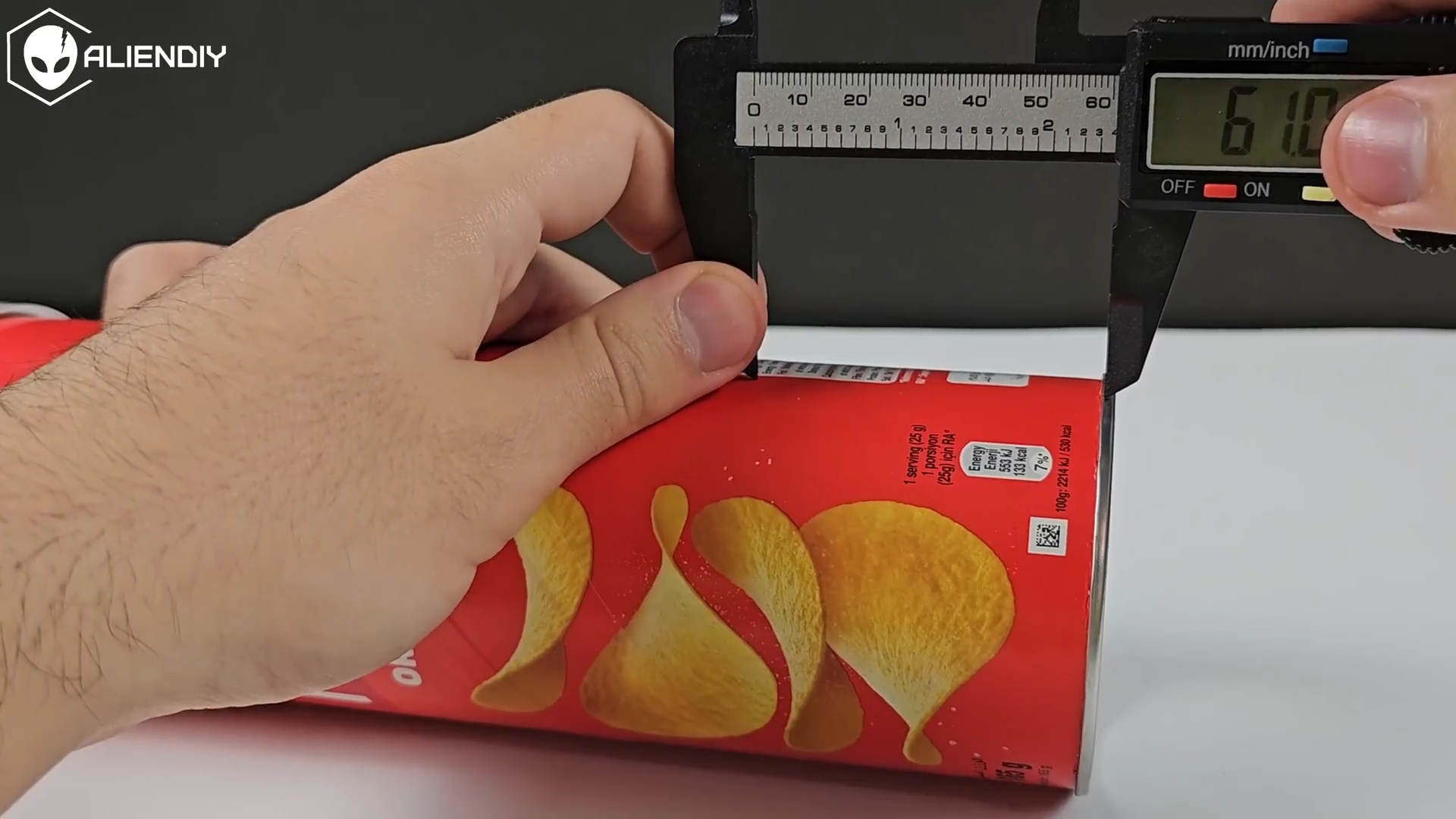

Отмеряем от глухого края банки 6 сантиметром.

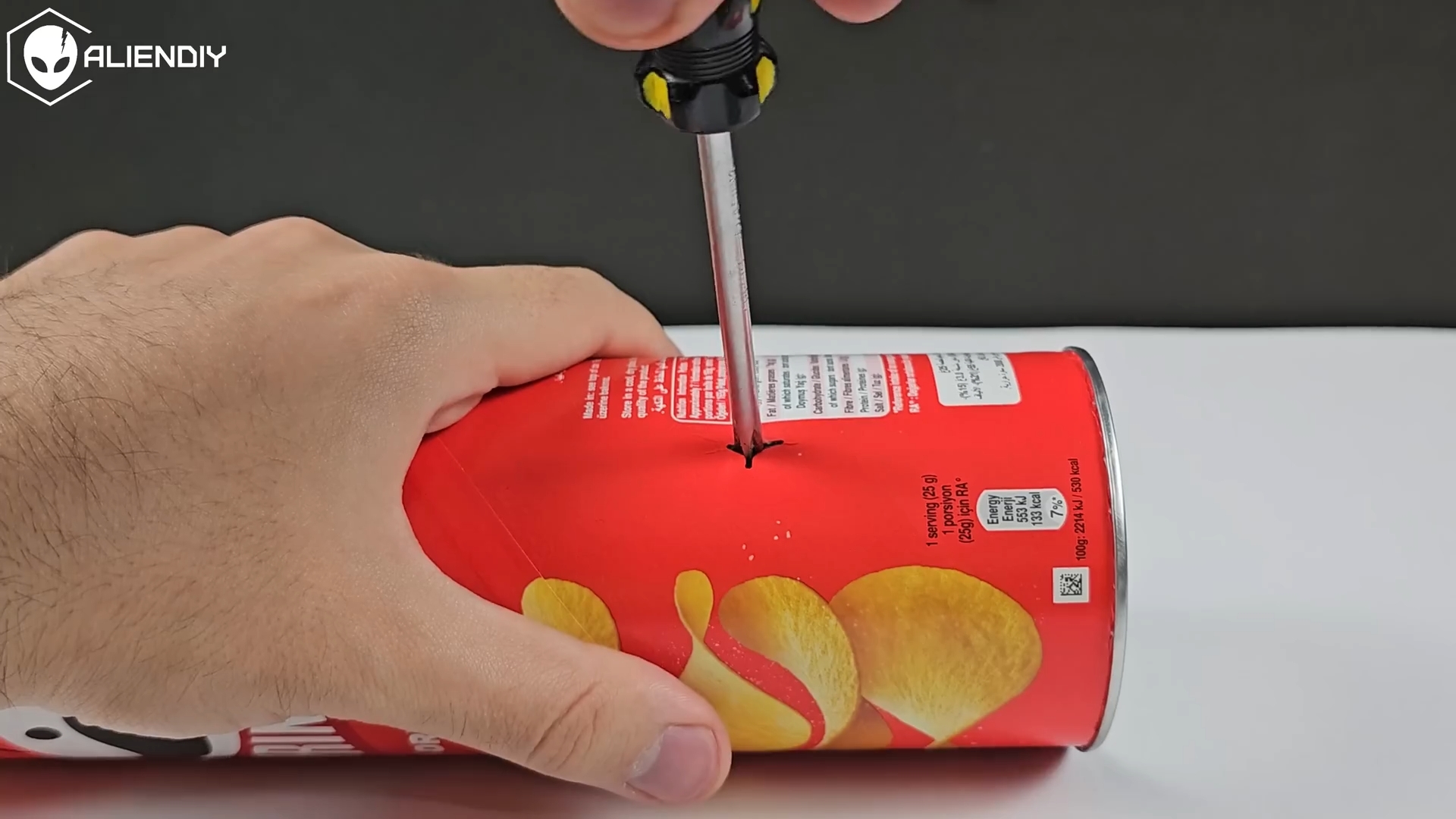

И проделываем отверстие под адаптер Wi-Fi.

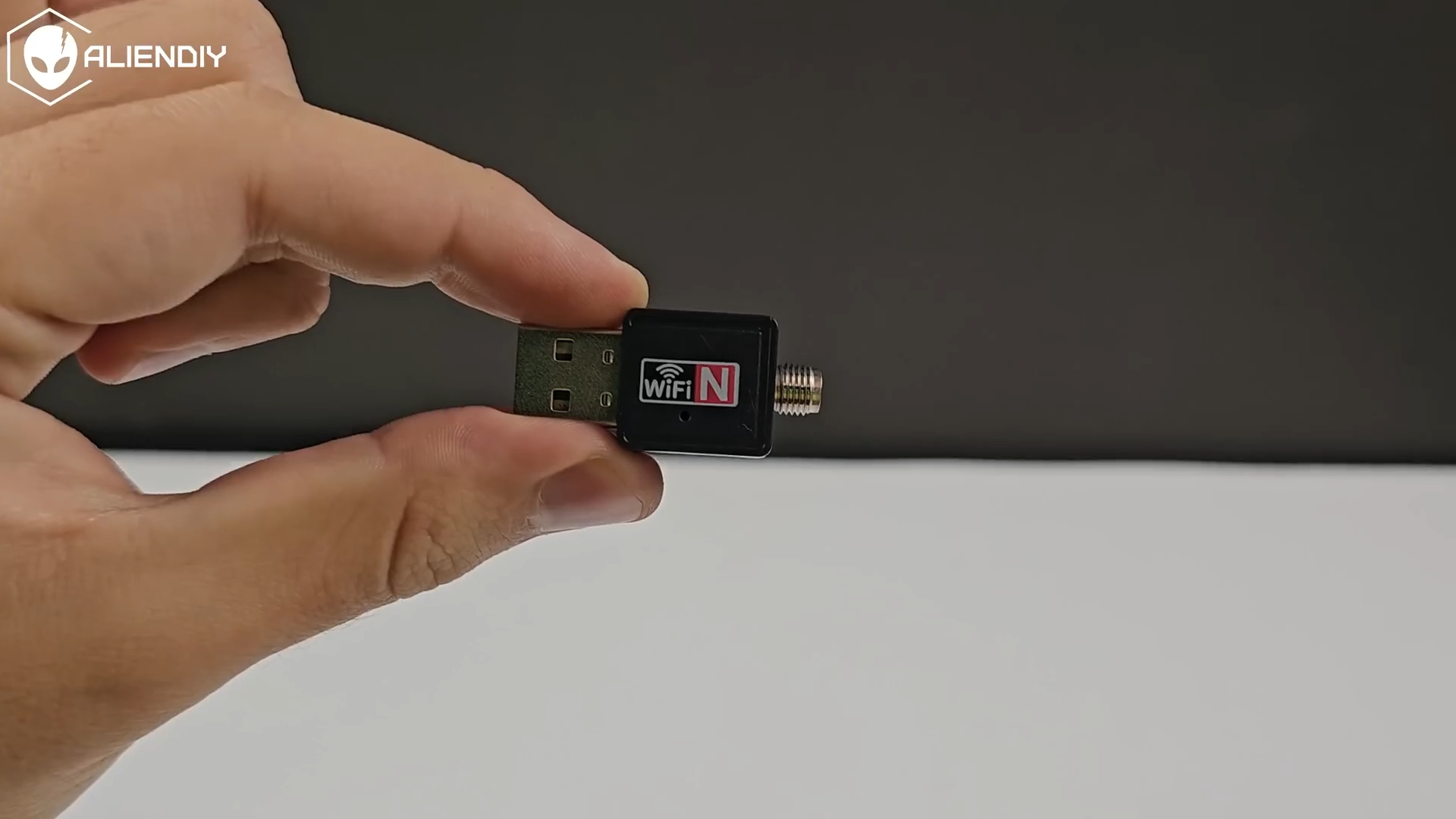

Берем адаптер Wi-Fi. Он может быть другой фирмы и размеров, главное, чтобы имел выход под антенну.

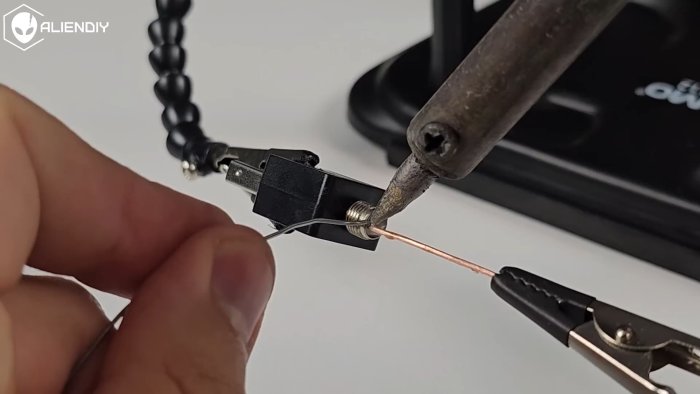

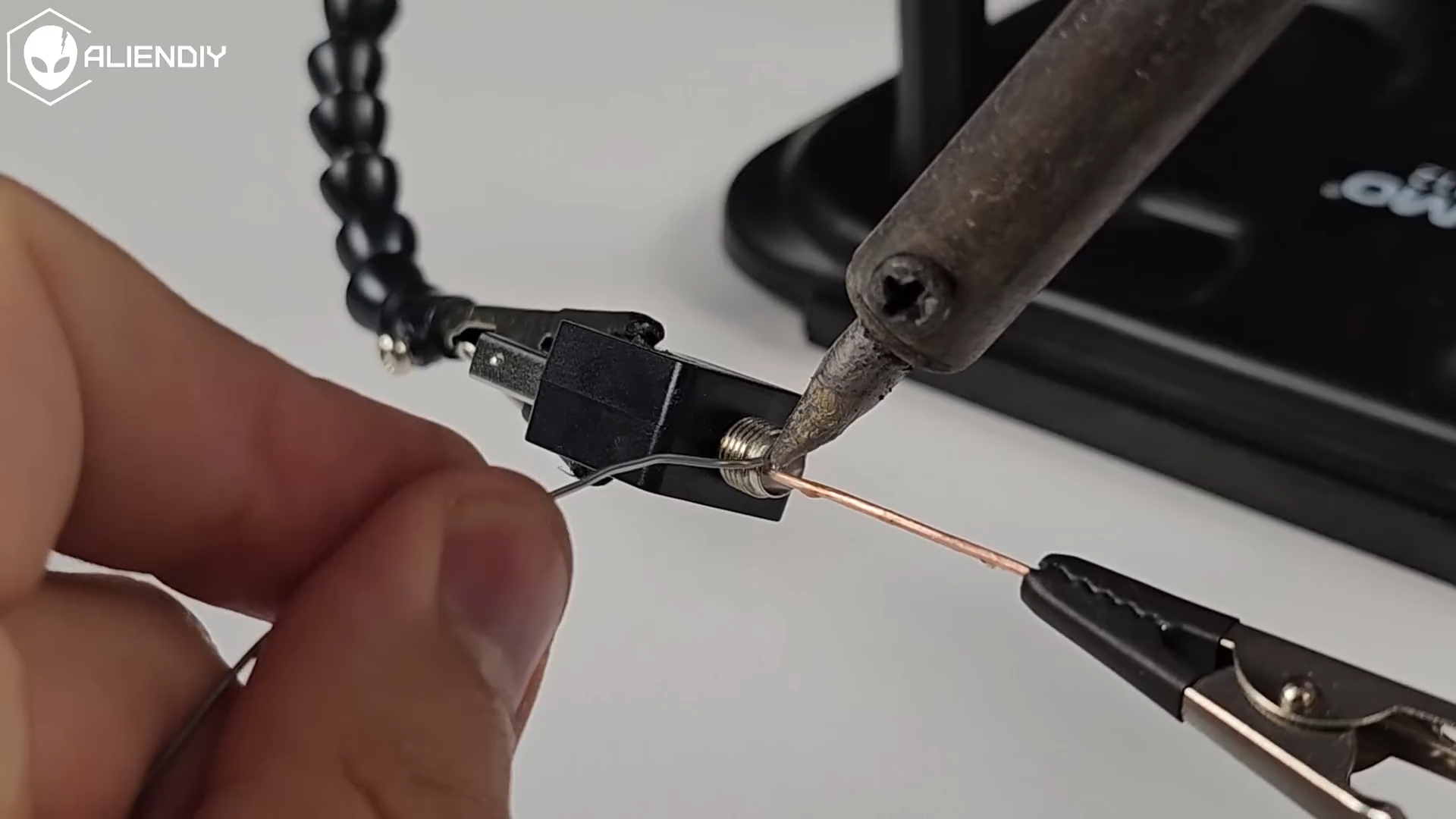

Припаиваем к центральной жиле, предварительно зачищенный, медный провод.

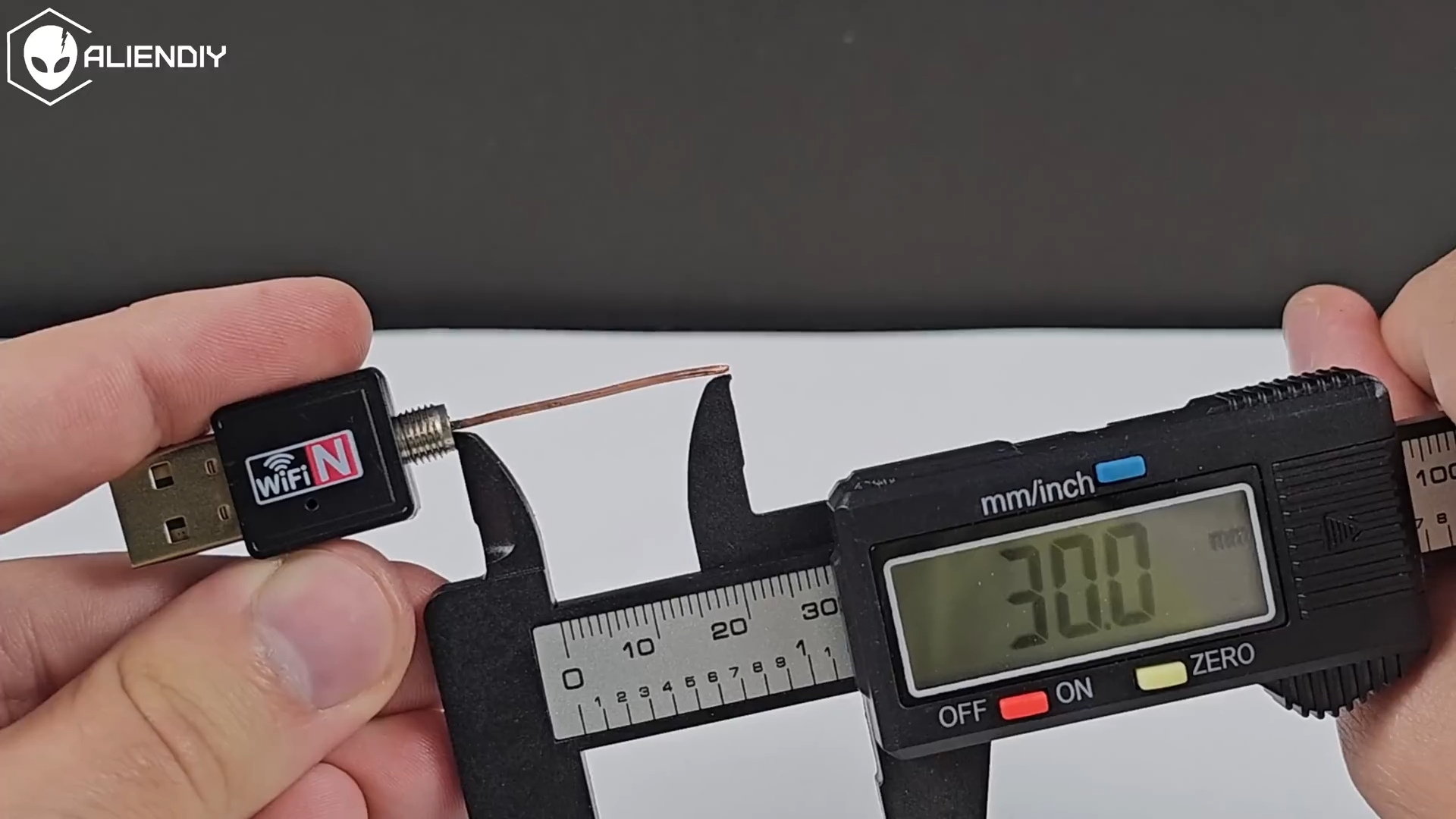

Отмеряем размер 3 см, лишнее обрезаем.

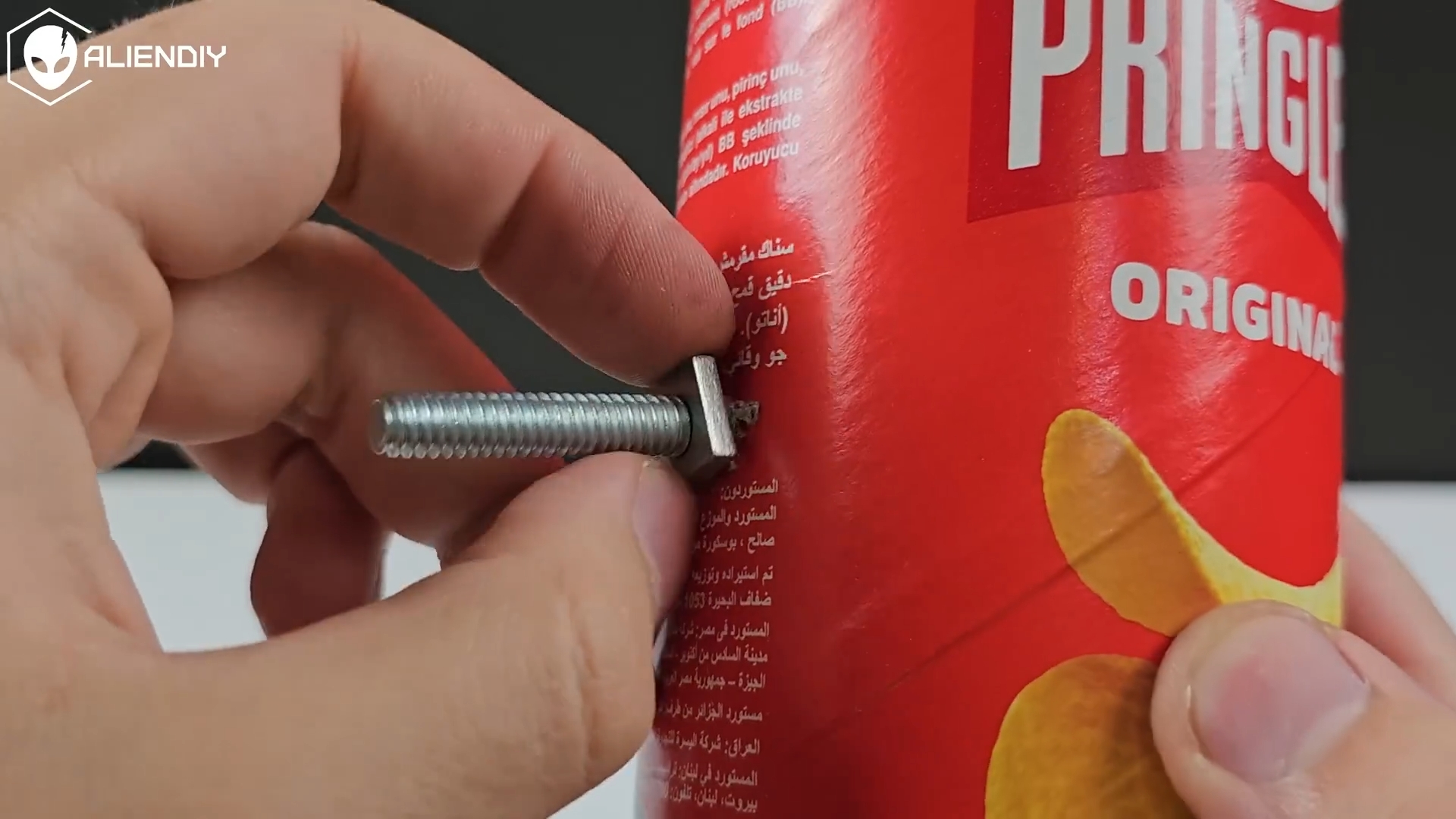

В центре банки сверлим отверстие под болт - это будущее крепление к кронштейну.

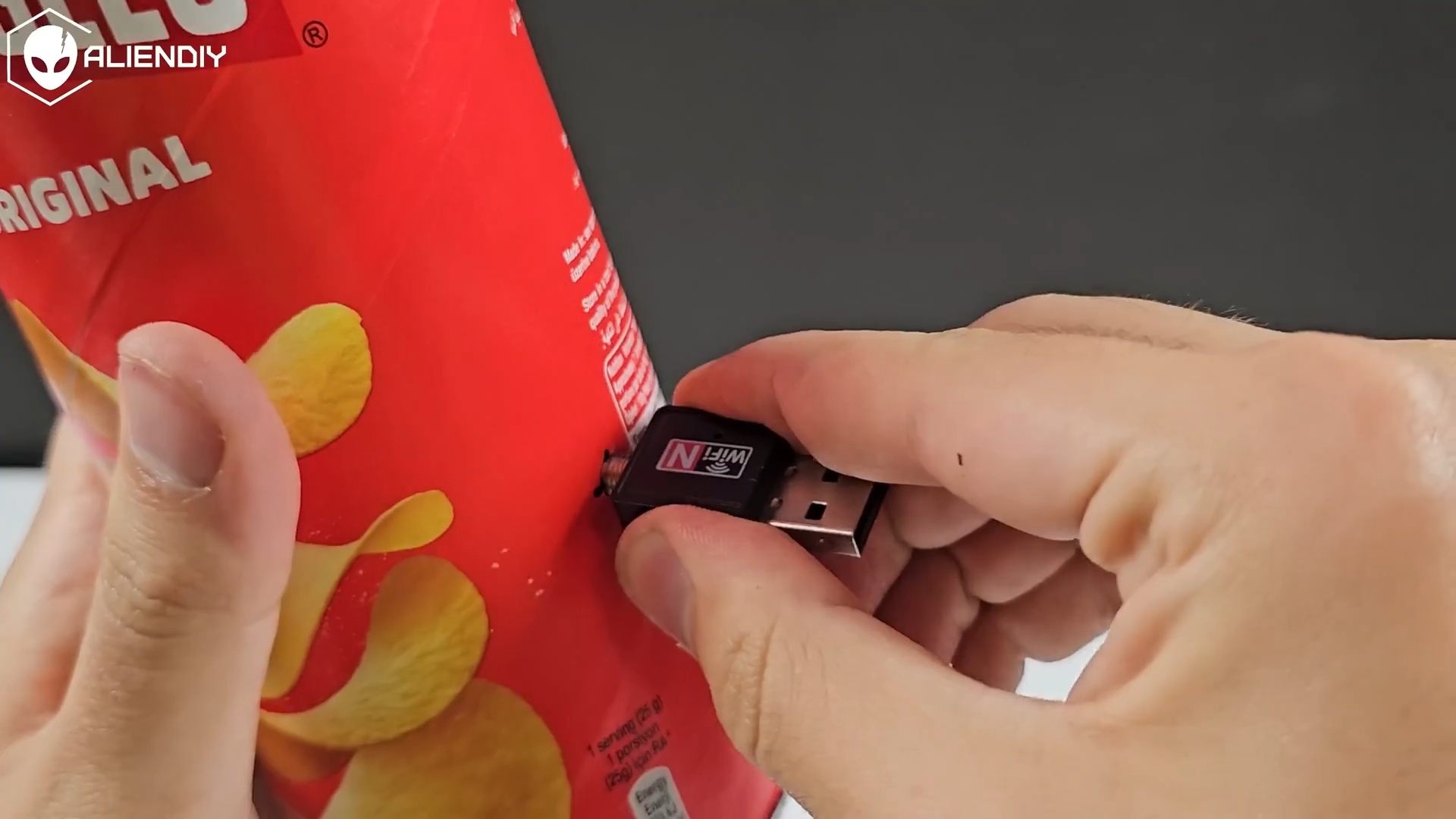

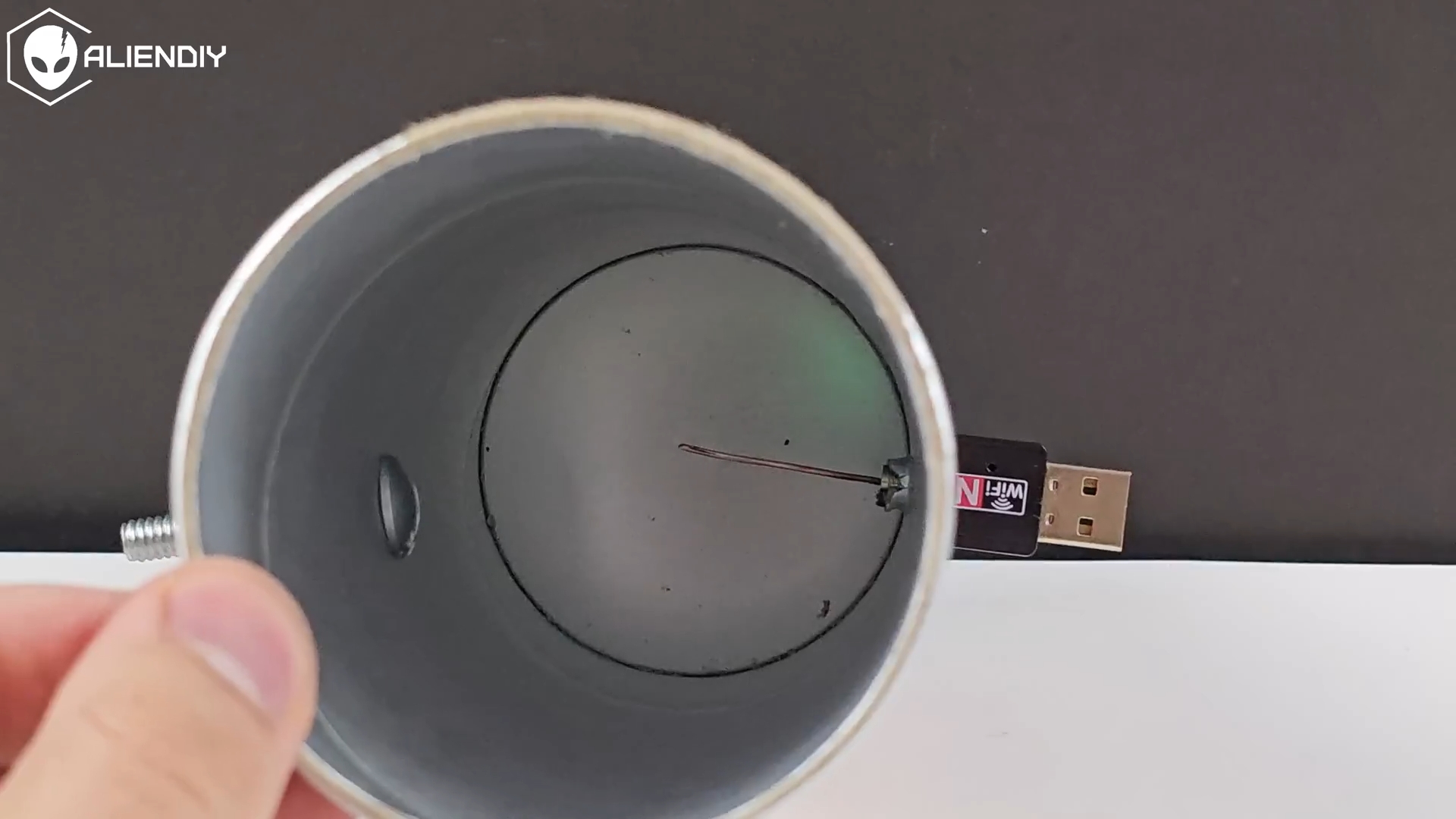

Фиксируем болт гайкой, устанавливаем адаптер в ранее сделанное отверстие.

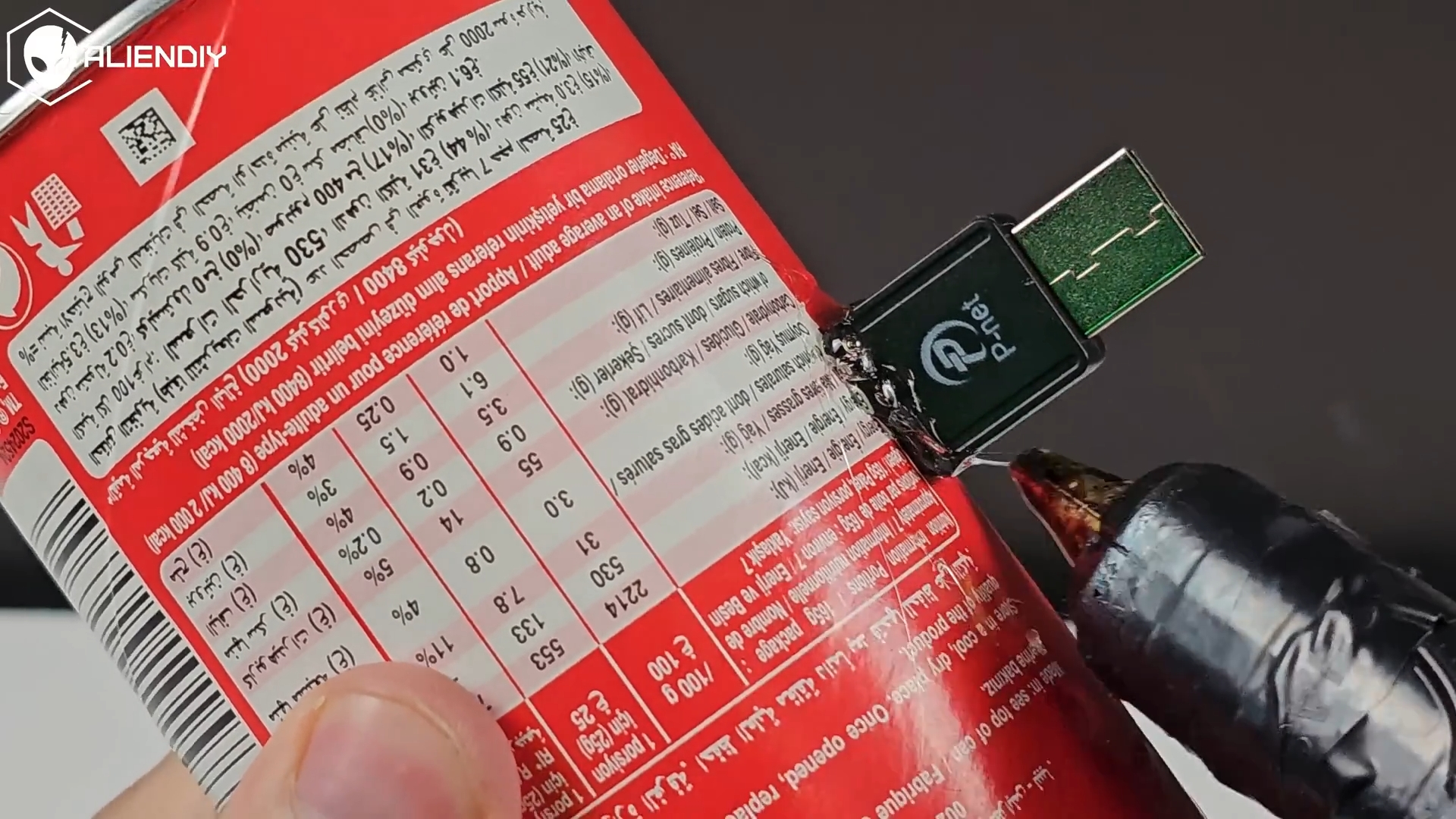

Фиксируем горячим клеем.

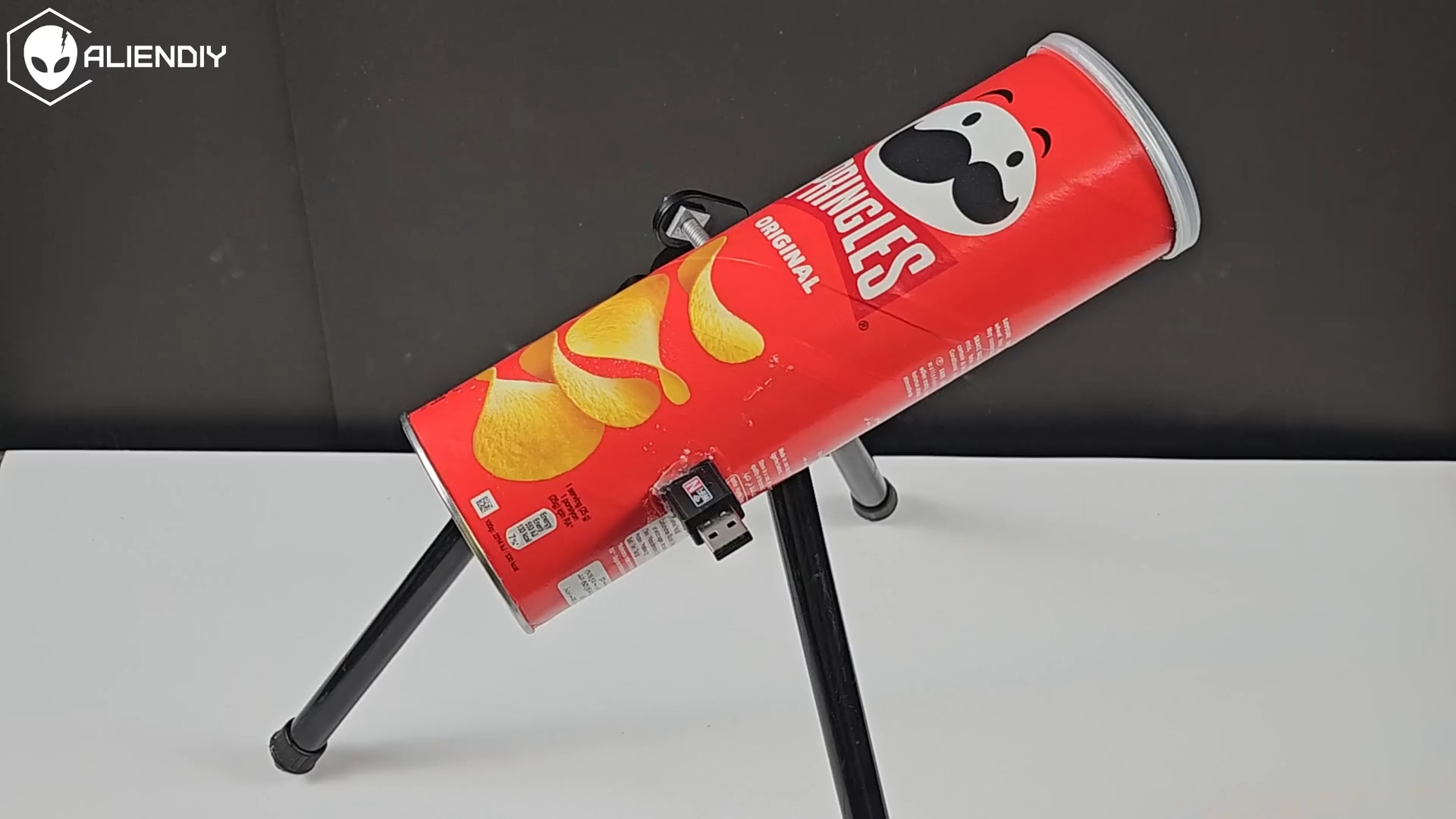

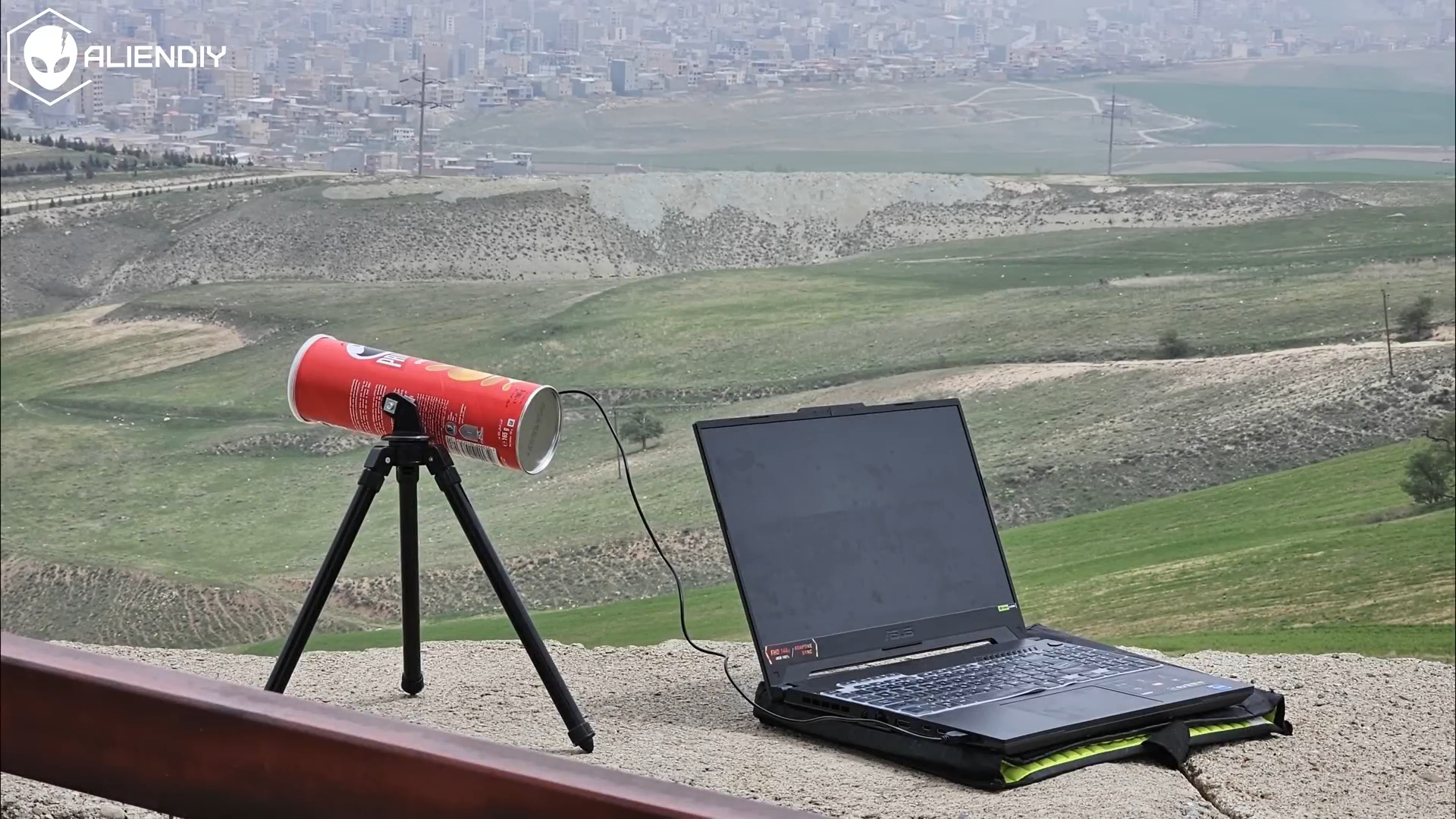

Закрываем банку пластиковой крышкой. Устанавливаем получившуюся антенну на штатив. Все готово к испытаниям.

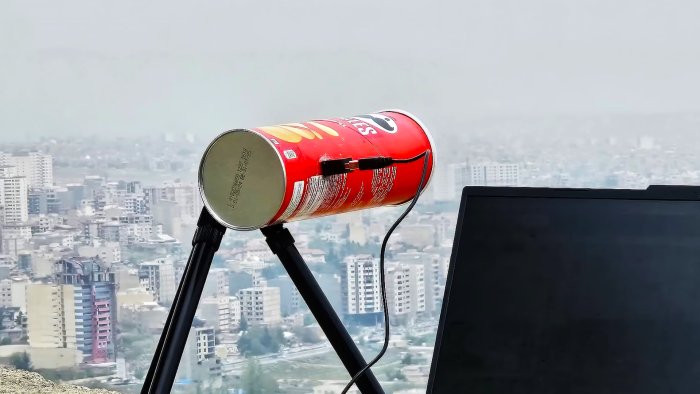

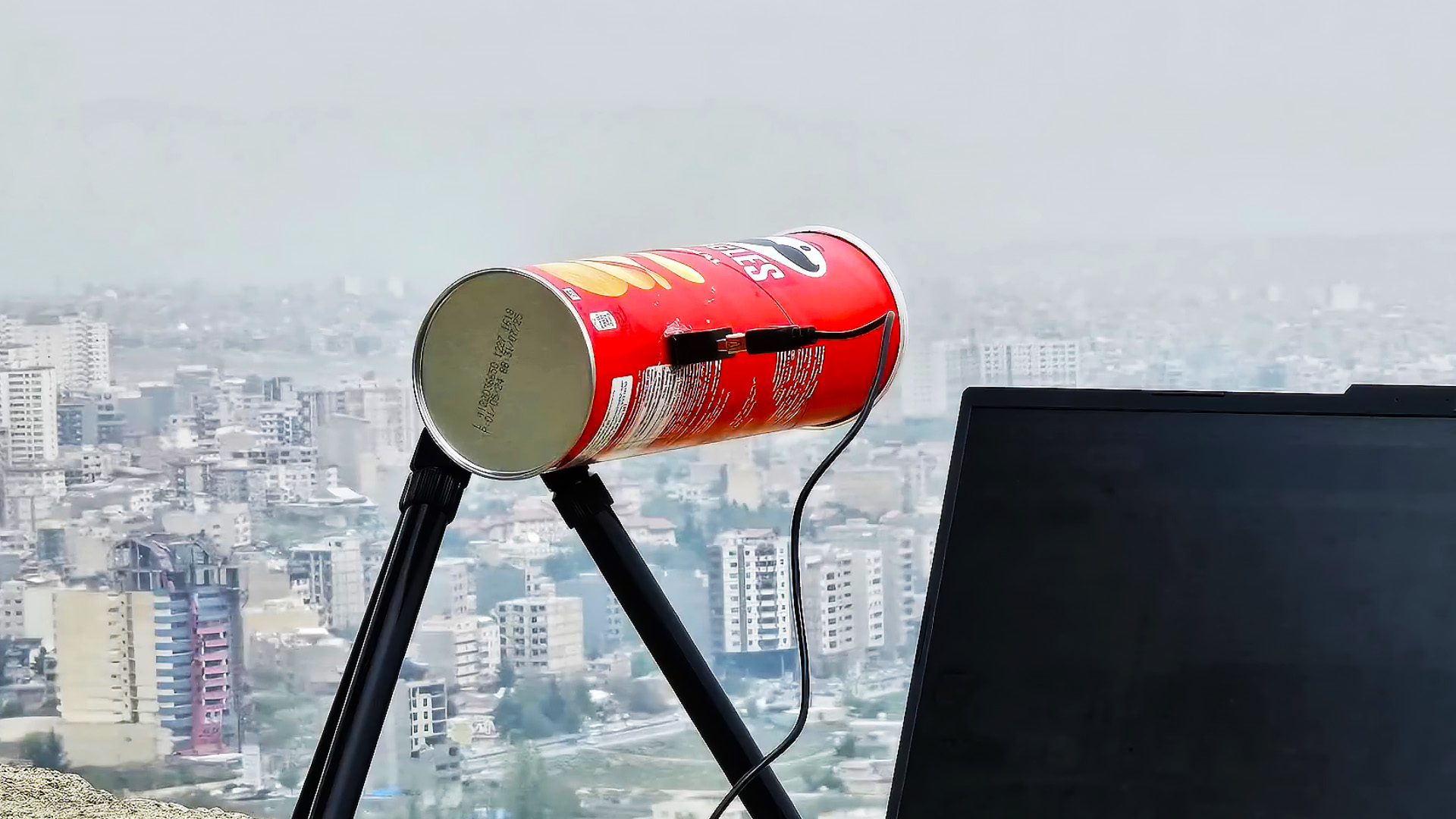

Если выехать загород и направить антенну на дальние дома, то можно поймать множество Wi-Fi точек, среди которых обязательно попадутся и бесплатные. Это доказывает, что антенна отлично принимает дальние Wi-Fi сигналы.
Важные нюансы и меры предосторожности
- Законность. Использование направленных антенн для подключения к чужим сетям может нарушать законодательство. Убедитесь, что вы имеете право использовать сигнал.
- Частота. Конструкция рассчитана на 2,4 ГГц. Для 5 ГГц размеры нужно пересчитать (диполь будет короче).
