10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

Чтобы проложить открытые провода аккуратно, достаточно иметь несколько упаковок кабельной стяжки разного размера, самоклеящиеся этикетки и прозрачную термоусадочную трубку. Вы удивитесь, сколько всего можно сделать из этих материалов.

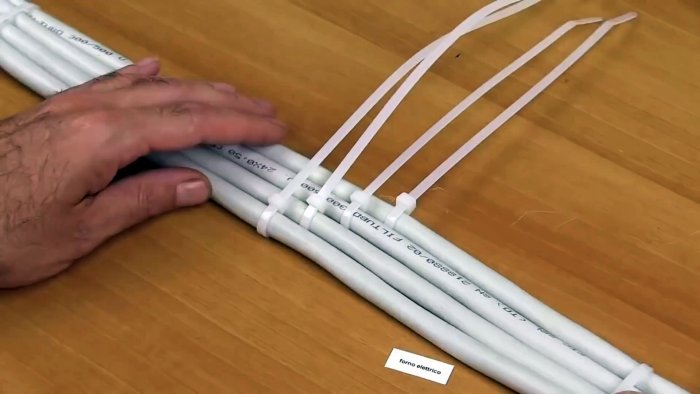

Формирование из пучка ровной шины


10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

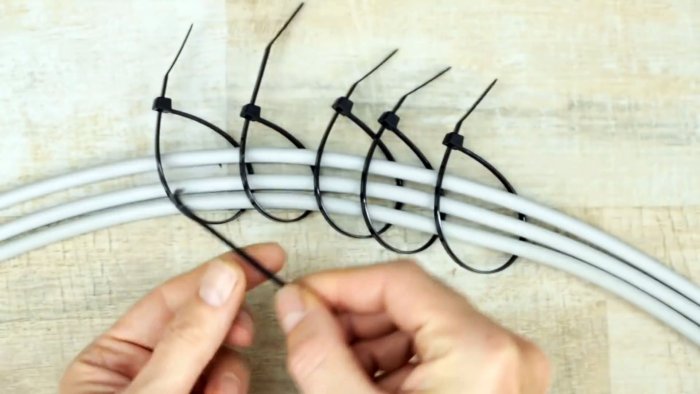

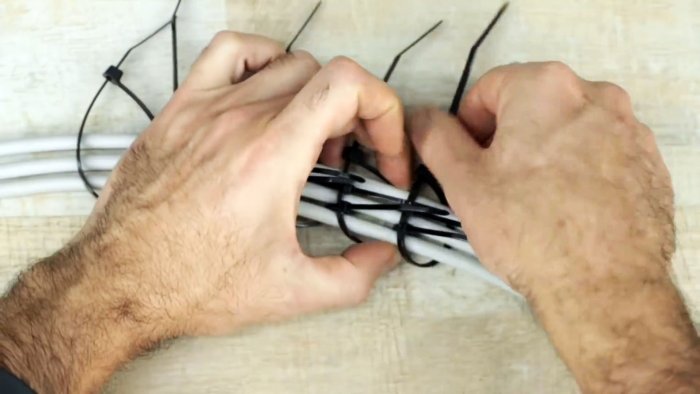

На стягиваемый пучок проводов наживляется стяжка, но не затягивается. Затем на нее между проводами ставятся такие же нейлоновые хомуты.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

Теперь после затягивания всех стяжек получится аккуратная линия непересекающихся проводов.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

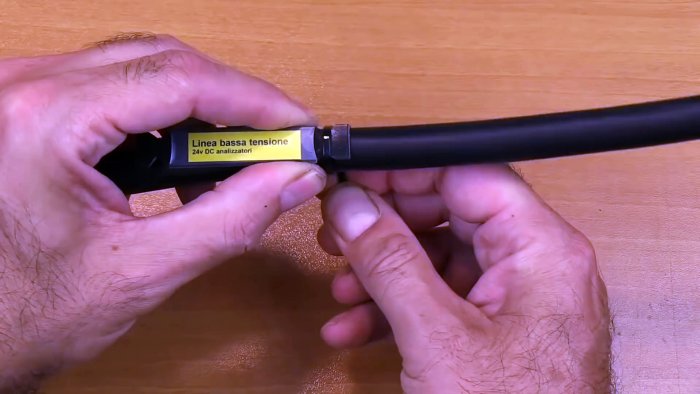

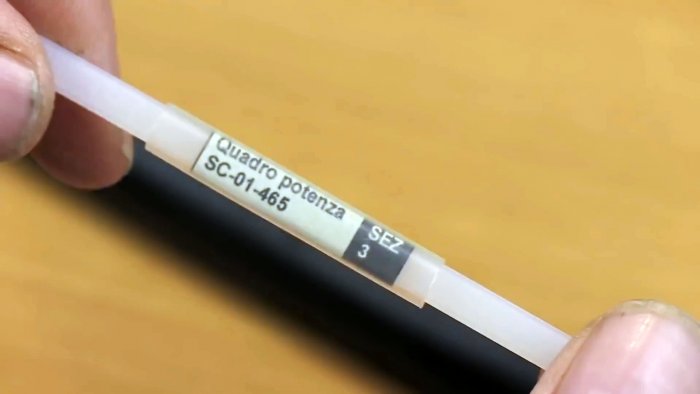

Маркировка продольной биркой


10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

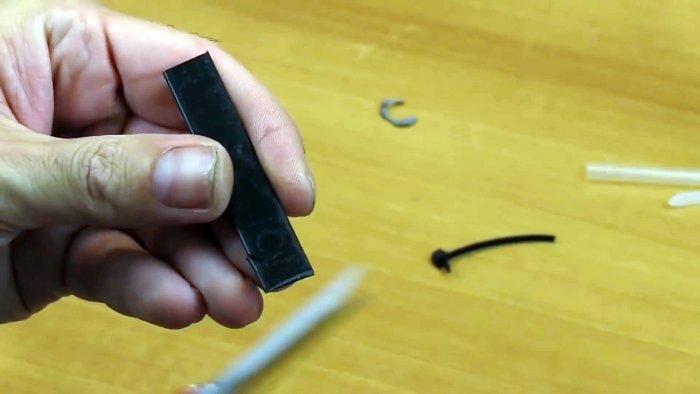

К отрезку большой стяжки приклеивается этикетка. Затем в углах пластины сверлятся отверстия.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

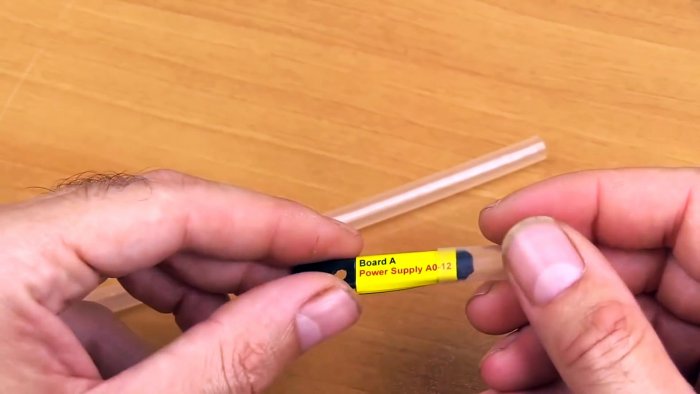

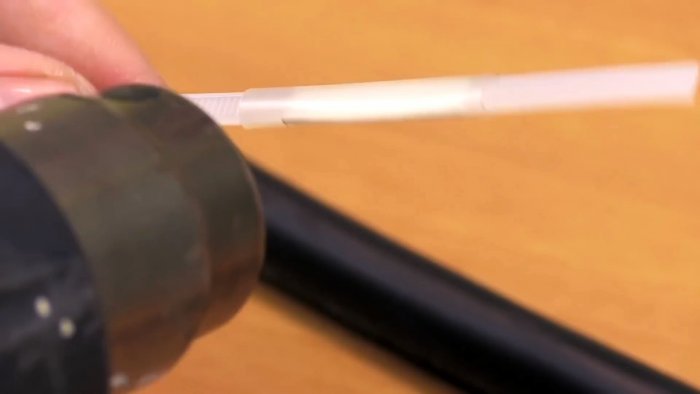

На бирку надевается прозрачная термоусадка и усаживается.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

После этого она устанавливается на маркируемый кабель двумя мелкими стяжками.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

Маркировка поперечной биркой

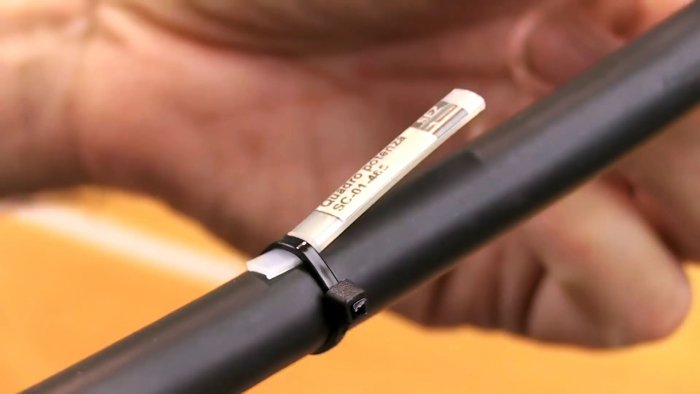

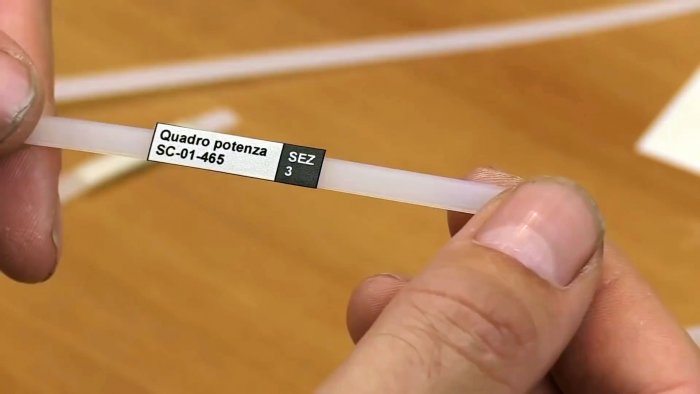

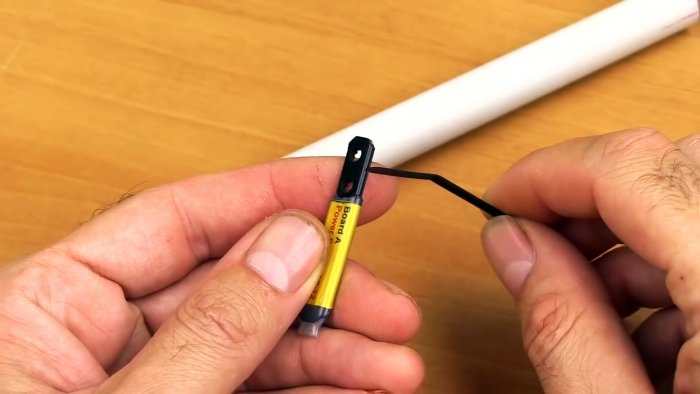

В том варианте бирки на отрезок стяжки также приклеивается бумажная этикетка. Затем она фиксируется прозрачной термоусадкой. С одного края бирки просверливаете 2 отверстия, через которые она затягивается на кабель стяжкой.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

Быстрые бирки с хомутов


10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

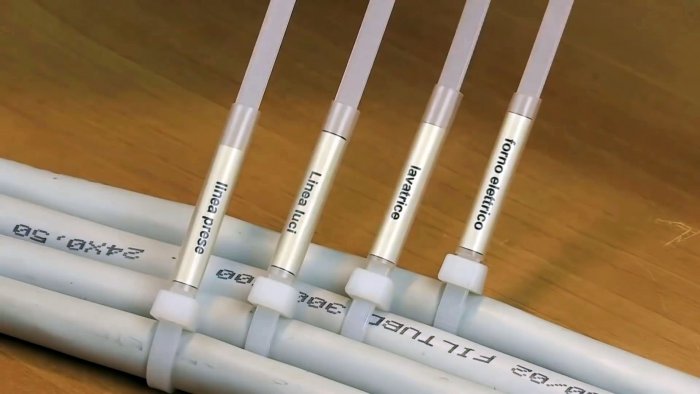

На каждый провод затягивается отдельная стяжка.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

В ее основании клеится этикетка. Затем она защищается прозрачной термоусадкой.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

Лишняя длина хомута отрезается.

Бирки с обрезков стяжек

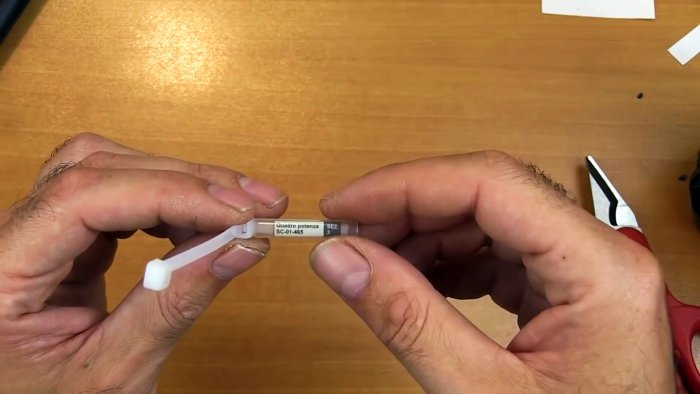

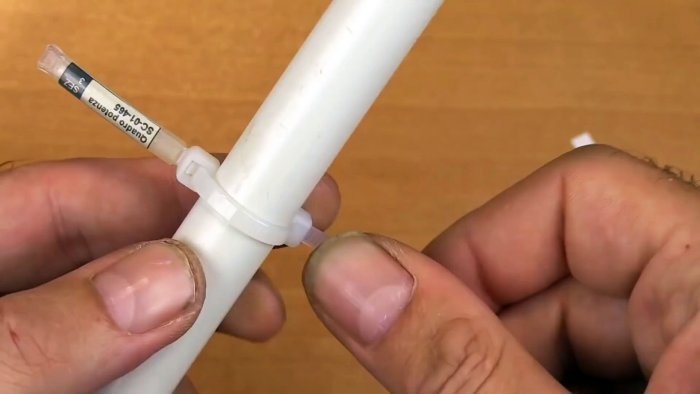

На срезанный хвост от стяжки можно приклеить этикетку и защитить ее термоусадкой. Затем маркированный отрезок притягивается на кабель тонкой стяжкой.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

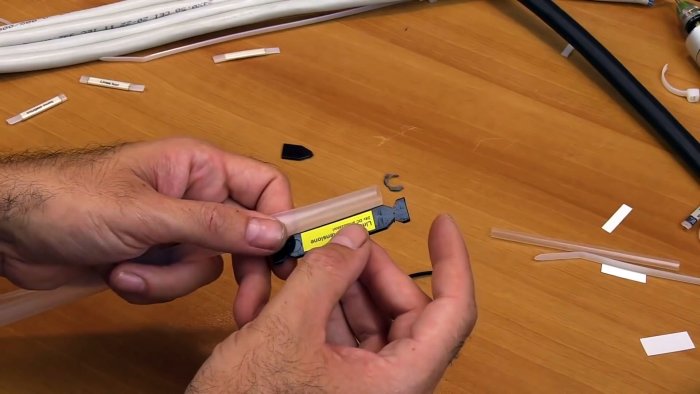

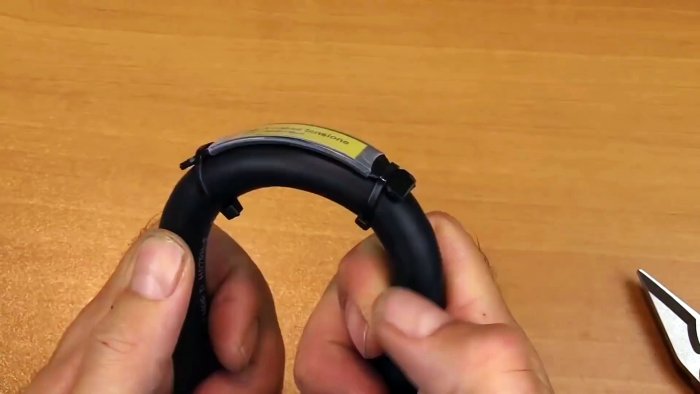

Неснимаемая бирка с насечкой


10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

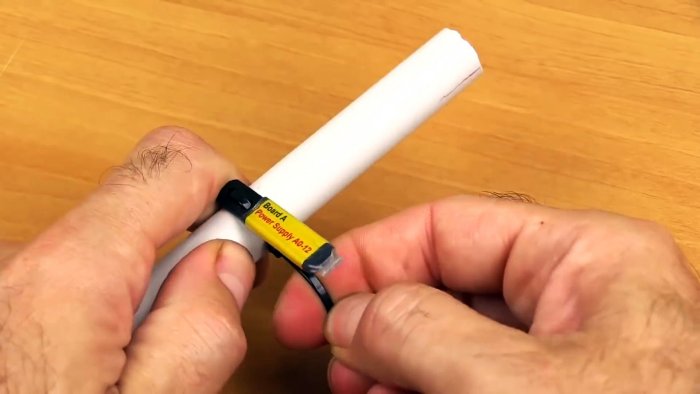

На отрезку стяжки с краев делаются насечки. Затем по центру клеится этикетка и ставится термоусадкой. Готовая бирка устанавливается на провод стяжками. Благодаря насечкам она точно не отвалится, даже если хомуты слегка ослабнут при изгибе кабеля.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

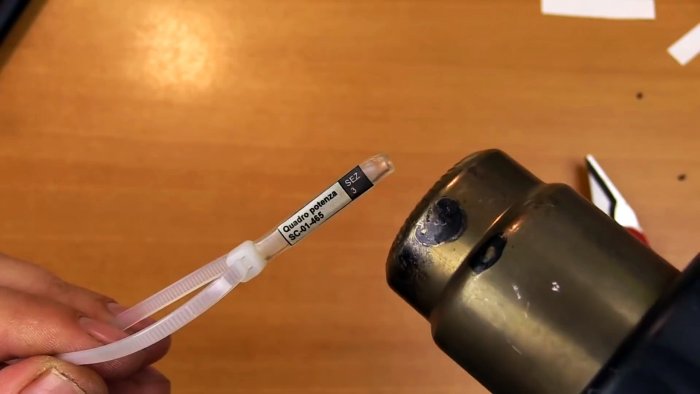

Бирка с двух тонких хомутов

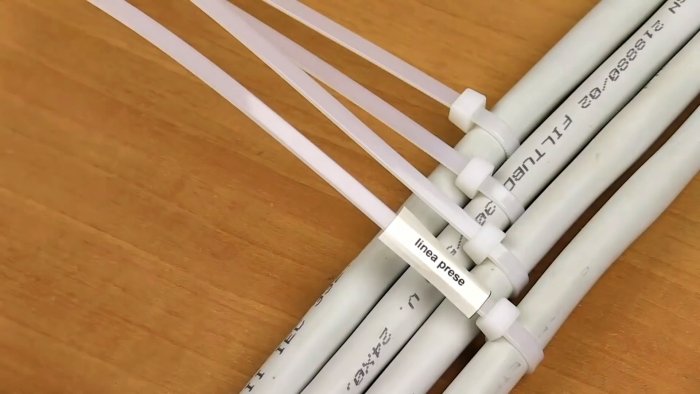

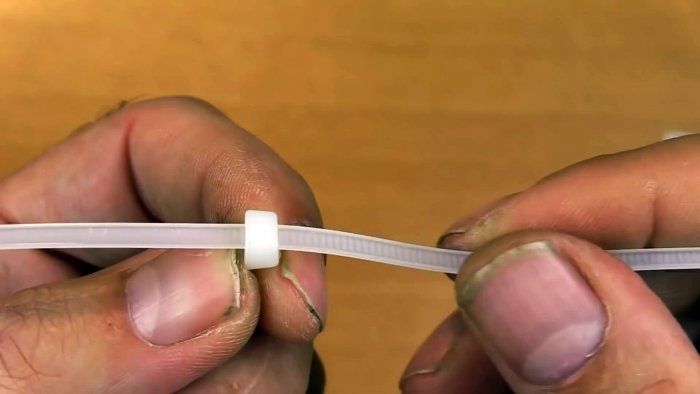

На одну стяжку нанизывается вторая. К установленной приклеивается этикетка и защищается термоусадочной трубкой. Затем целая стяжка устанавливается на провод.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

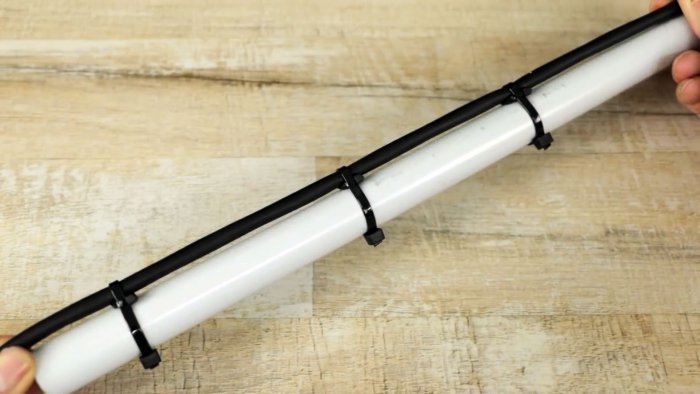

Прокладка кабеля по трубе

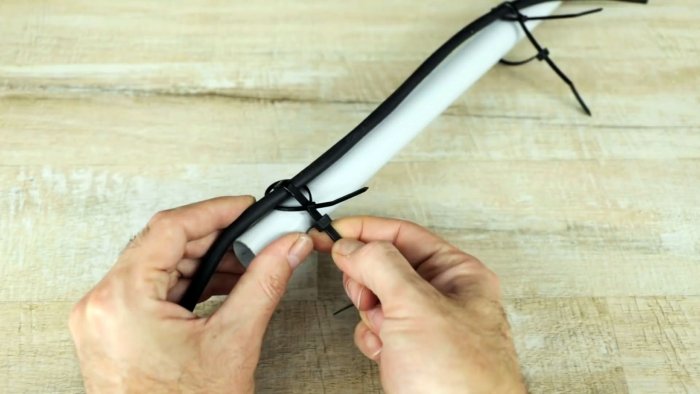

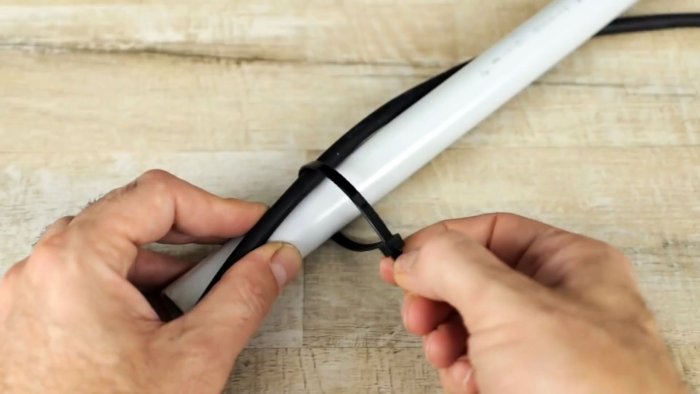

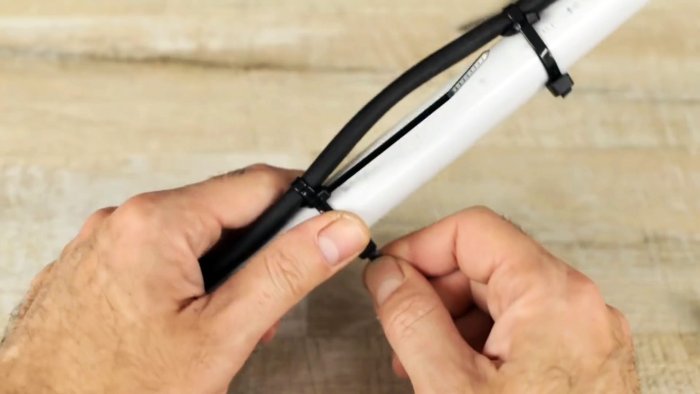

Этот способ поможет проложить кабель по трубе, чтобы он к ней не прикасался. Они наживляются стяжками сначала без затяжки. Затем на хомуты между трубой и проводом ставятся мелкие стяжки. После затягивания креплений между кабелем и трубой будет зазор.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

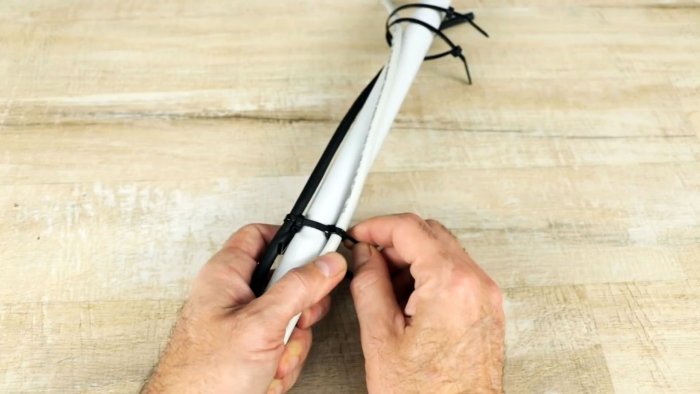

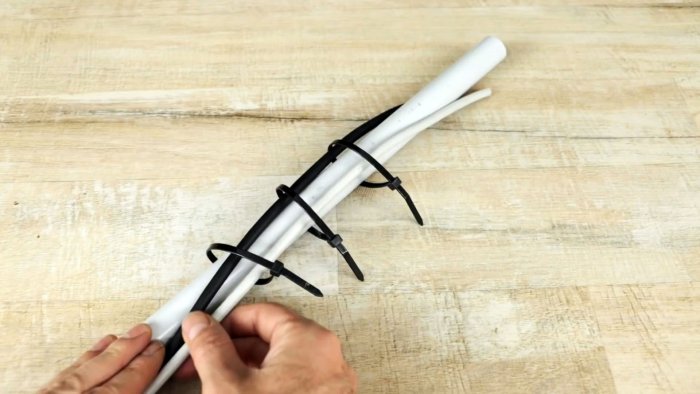

Прокладка нескольких проводов по трубе

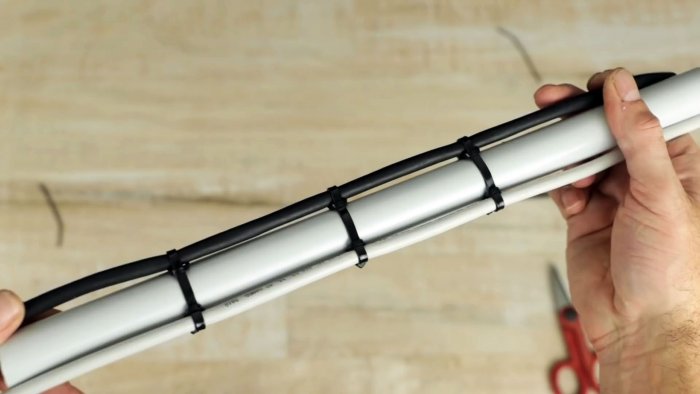

Если нужно проложить несколько проводов по трубе, то все делается аналогично предыдущему способу. Отличие только в том, что перед каждым кабелем ставится стяжка, чтобы получить зазор.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

Формирование из пучка шины вариант 2

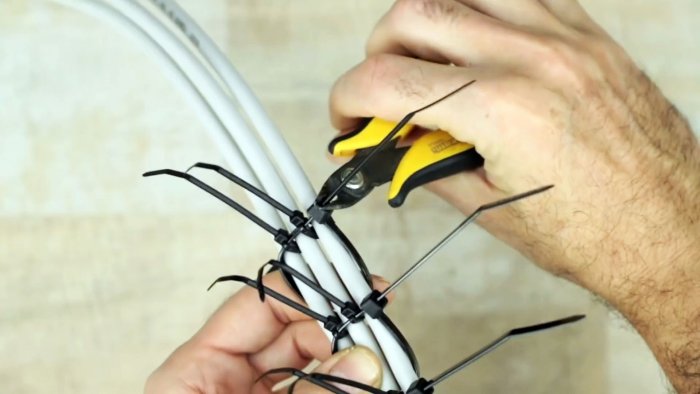

Провода выравниваются параллельно. На них наживляются большие хомуты и выворачиваются как на фото. Затем между каждым кабелем устанавливается маленькая стяжка. Она должна одновременно прихватывать 2 соседних хомута. Один захватывается за проводами, второй с лицевой стороны.
10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода

10 идей как с помощью кабельной стяжки аккуратно прокладывать и маркировать провода
