Как из DVD привода сделать электронный замок

Компьютерного железа сейчас можно найти сколько угодно. Дисководы компакт-дисков со временем уходят с горизонта и это отличный объект, чтобы сделать из него интересную самоделку своими руками. К примеру, электронный замок с радиоуправлением, отличная задумка.

Понадобится


  • DVD или CD привод.
  • Шпингалет.
  • Двухкнопочная радиоуправляемая игрушка.

Изготовление радиоэлектронного замка

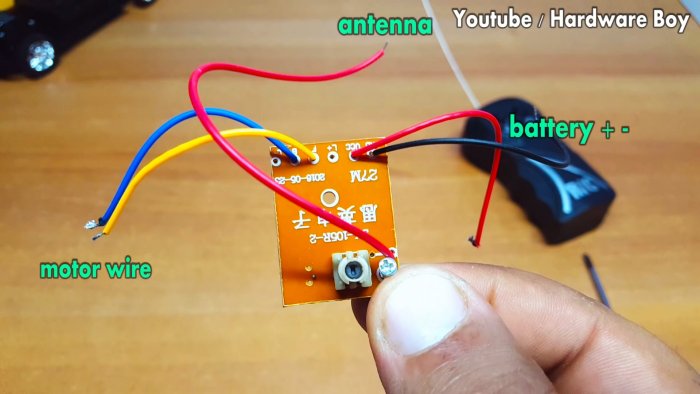

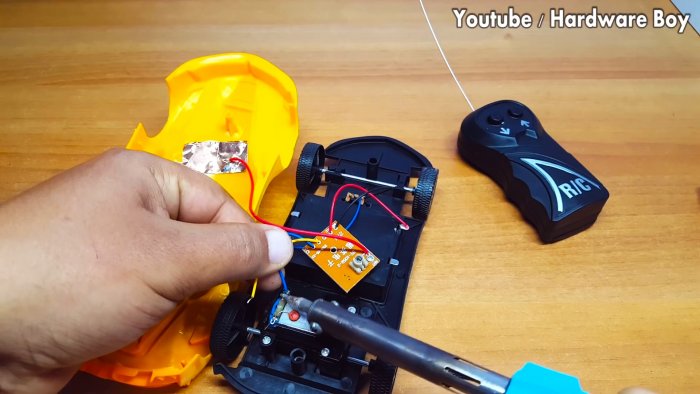

Разберем игрушку и отпаяем плату.
Как из DVD привода сделать электронный замок

Сложности с подключением не будет, так как все очень просто.
Как из DVD привода сделать электронный замок

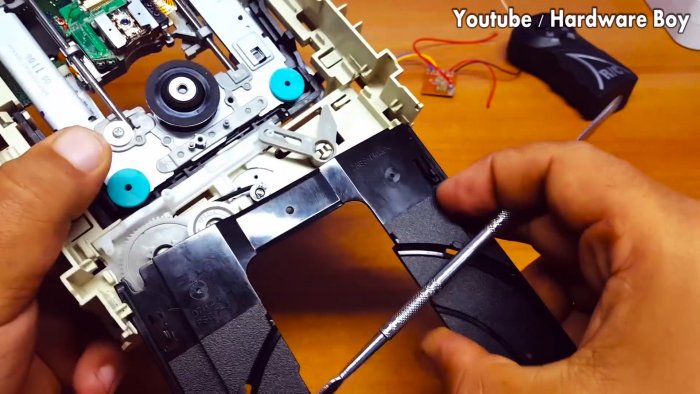

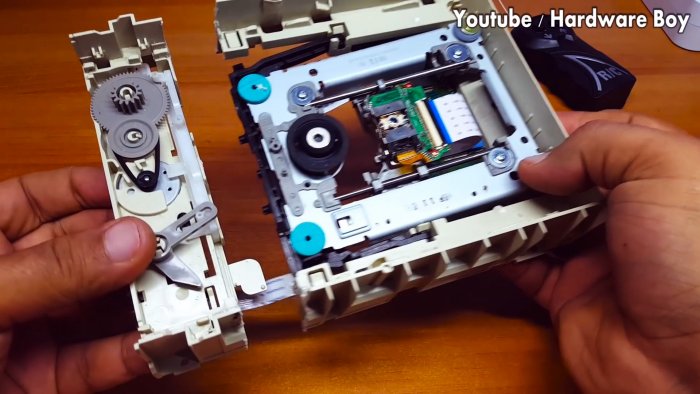

Разбираем привод, вытаскиваем салазки отогнув пластиковые защелки.
Как из DVD привода сделать электронный замок

Ножовкой отпилим механизм выдвижения салазок.
Как из DVD привода сделать электронный замок

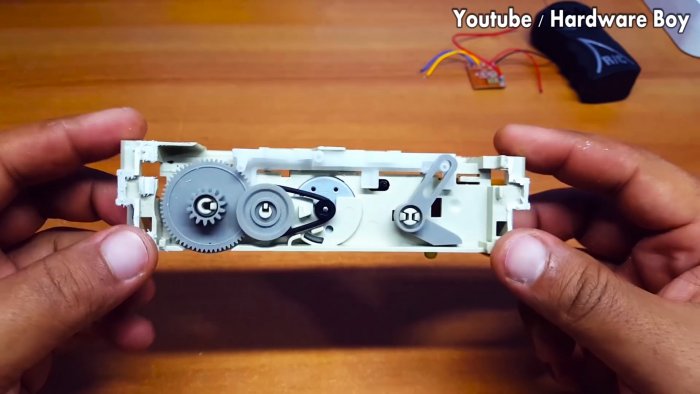

Плоскогубцами откусим все лишнее.
Как из DVD привода сделать электронный замок

Справа виден серый флажок, который при открывании дисковода двигается влево и вправо, если подать питания это отчетливо будет заметно. Он то нам и понадобится.

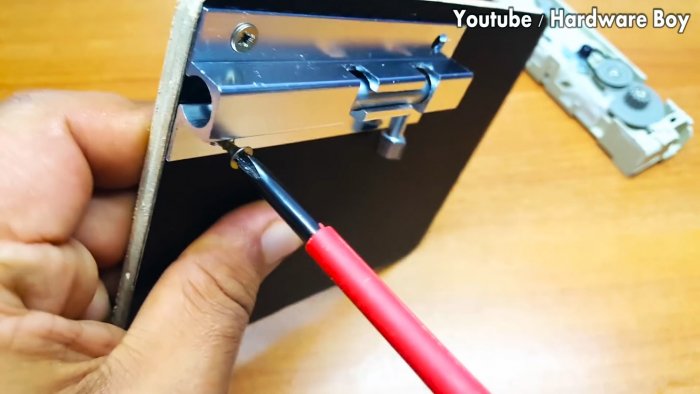

Берем кусок фанеры и прикручиваем шпингалет.
Как из DVD привода сделать электронный замок

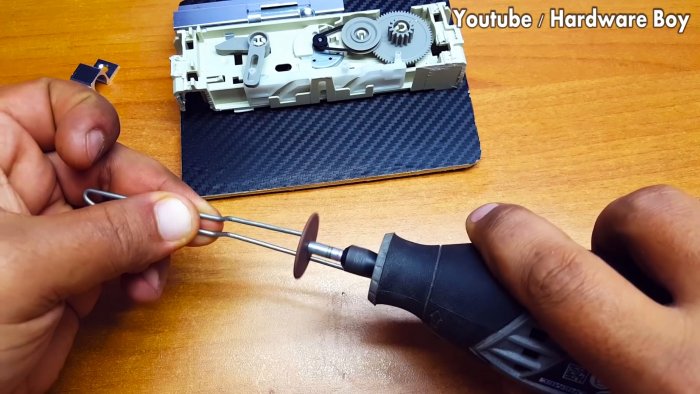

Из толстой проволоки выгибаем деталь, которая будет двигать шпингалет.
Как из DVD привода сделать электронный замок

Чтобы ручка шпингалета не проваливалась, сделаем для нее направляющие из толстой проволоки и зафиксируем суперклеем.
Как из DVD привода сделать электронный замок

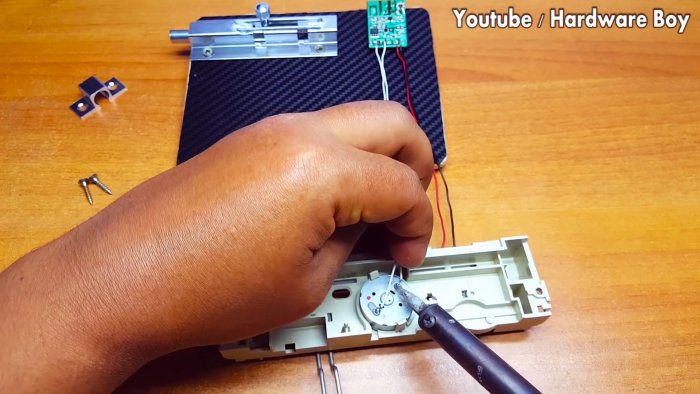

Далее припаиваем провода от платы игрушки к мотору.
Как из DVD привода сделать электронный замок

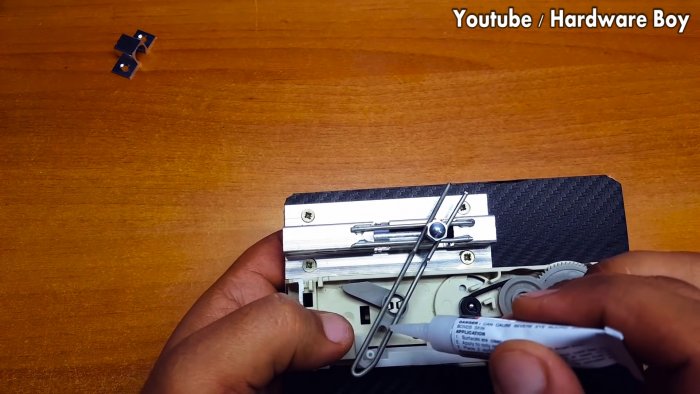

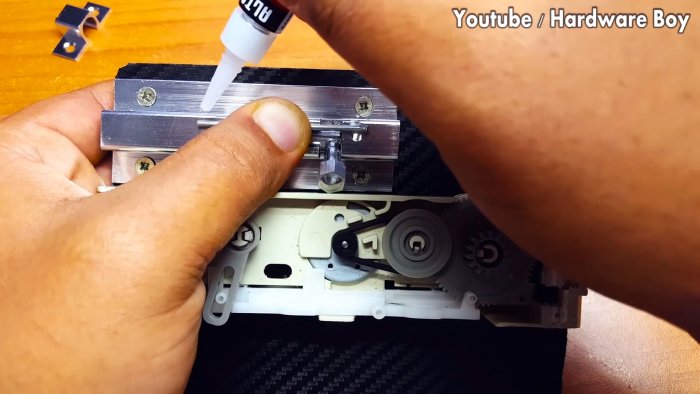

Приклеиваем сделанную ранее скобу.
Как из DVD привода сделать электронный замок

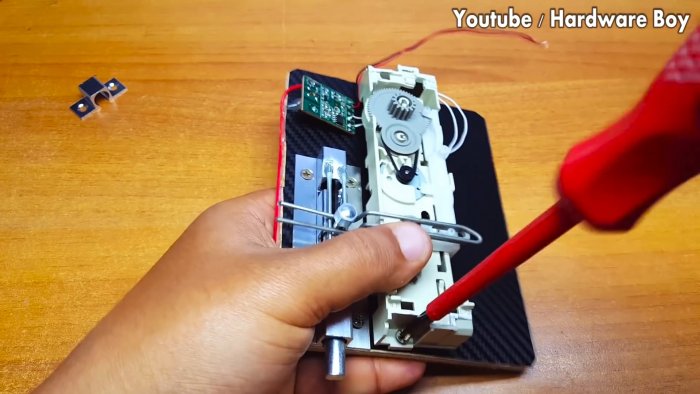

Прикручиваем механизм от привода.
Как из DVD привода сделать электронный замок

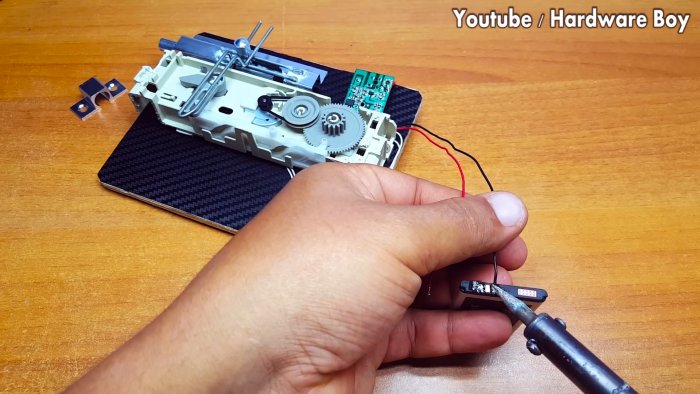

Припаиваем к плате аккумулятор от старой мобилы.
Как из DVD привода сделать электронный замок

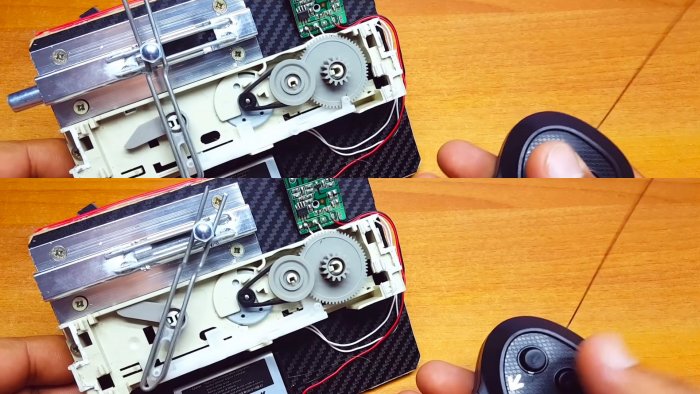

Электронный замок готов к работе. Нажимаем одну кнопку - защелка выдвигается. Нажимаем вторую - задвигается.
Как из DVD привода сделать электронный замок

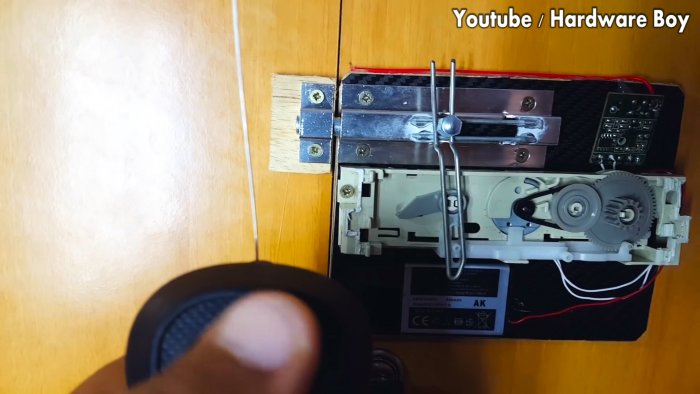

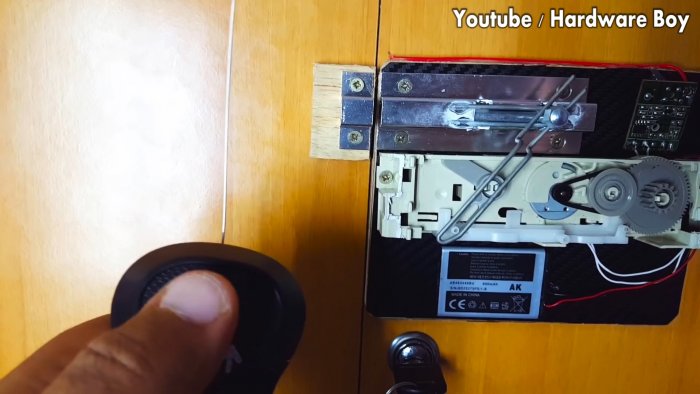

Устанавливаем на дверь.
Как из DVD привода сделать электронный замок

Работает отлично.
Как из DVD привода сделать электронный замок

Смотрите видео



Если вам понравилась эта самоделка, то посмотрите еще статью под названием «4 полезных применения механизма от DVD привода» - https://sdelaysam-svoimirukami.ru/6933-4-poleznyh-primenenija-mehanizma-ot-dvd-privoda.html
Всем пока!
Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (3)
  1. Михаил
    #1 Михаил Гости 14 ноября 2020 18:38
    2
    Есть смысл сделать замаскированный выход контактов наружу на случай, если аккумулятор разрядится.
  2. Дмитрий
    #2 Дмитрий Гости 16 ноября 2020 00:46
    2
    1) Насчет необходимости зарядки аккума уже написано.
    2) А насколько тяговитый этот мотор? Если запирающий ригель шпингалета будет слишком прижат ответной частью, тяги мотора может не хватить для открывания.
    3) А как обеспечить дистанционное закрывание самой двери перед тем, как запереть ее?
  3. Сергей K
    #3 Сергей K Посетители 16 ноября 2020 23:05
    3
    Не такой уж сильный механизм в дисководах, небольшое заржавение замка и все, взламывай дверь. Да и эстетически выглядит не очень. Есть проверенное годами простое решение - актуатор для авто центрального замка. Стоит копейки, 12 В напряжение, а управлять можно собственно самим центральным замком, стоит который меньше 10 долларов! Причем замок не нужно переделывать и он все еще в случае отсутсвия электроэнергии способен открываться ключем...
    Единственный минус - к каждой двери нужен свой пульт ;) Хотя... Некоторые ЦЗ позволяют подключать новые брелки - купить однотипные сигнализации (ЦЗ) по числу дверей и во все прописать имеющиеся ключи.
