Изготовление гнезда под шип при помощи сверлильного станка

Для прочности соединения и долгой службы изделий из дерева, таких как стулья, столы, шкафы, полки и другие, в роли крепежа используются шипы, надежно соединяющие бруски между собой через отверстия, называемые гнездами. Изготовление гнезда под шипы в деревянных изделиях необходимо специальное оборудование и знание правил работы с деревом. Обычно в роли инструмента выступает долбильный аппарат. Но мы рассмотрим более простой и доступный способ вырезки гнезда при помощи сверлильного станка.
Нам необходимо иметь под рукой:
  • Брусья нужной толщины. В моем случае это 50 мм отрезок длиной где то 30 см.
  • Брусок с уже готовым шипом. По нему будем готовить отверстие.
  • Сверлильная фреза вертикального типа.
  • Линейка и ручка для измерения
  • Нож или заточка для удаления излишек дерева.

Приступаем к работе


Изготовление гнезда под шип при помощи сверлильного станка

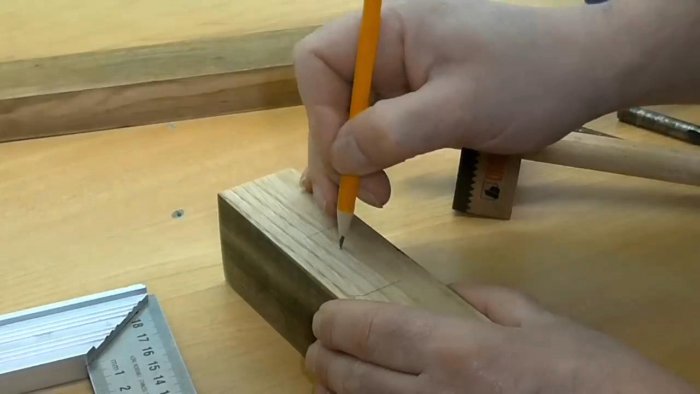

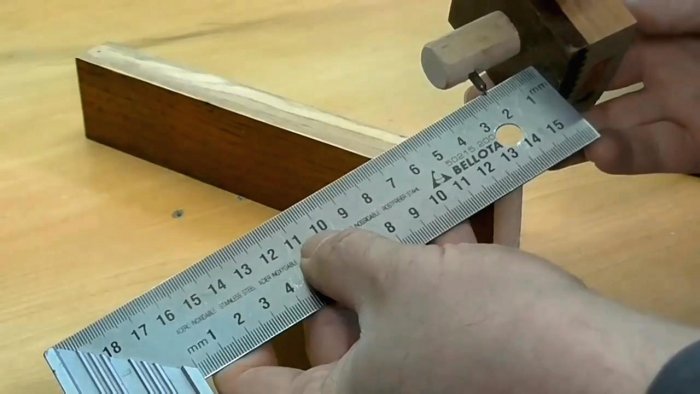

Прежде чем перейти к сверлению, измеряем необходимое нам расстояние и ориентировочно глубину гнезда.
Изготовление гнезда под шип при помощи сверлильного станка

Изготовление гнезда под шип при помощи сверлильного станка

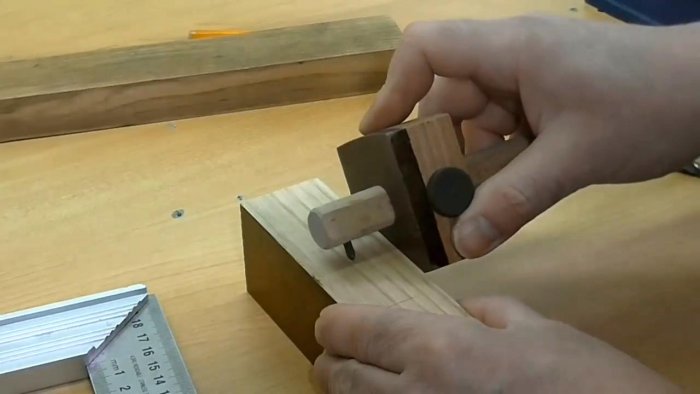

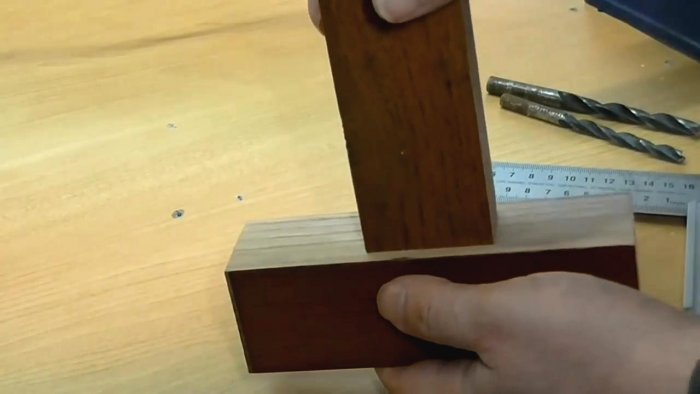

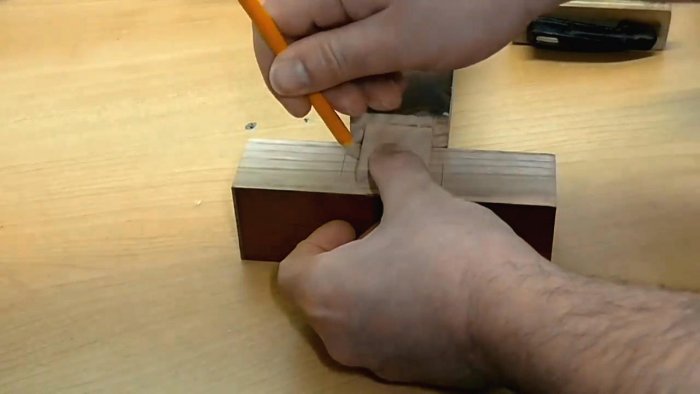

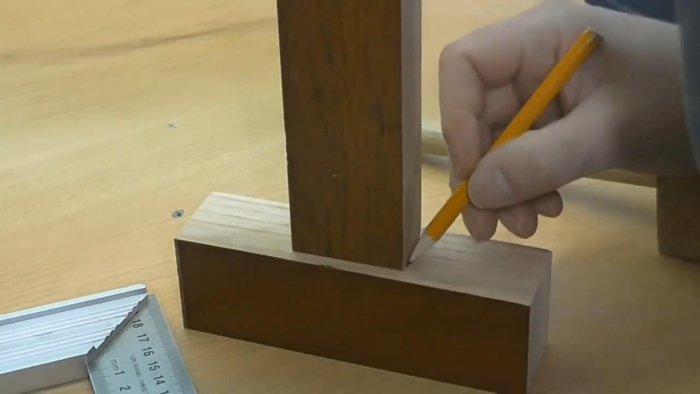

Для этого воспользуемся уже готовым шипом, который прикладываем к бруску и отмечаем края, ширину и глубину изделия.
Изготовление гнезда под шип при помощи сверлильного станка

Изготовление гнезда под шип при помощи сверлильного станка

Изготовление гнезда под шип при помощи сверлильного станка

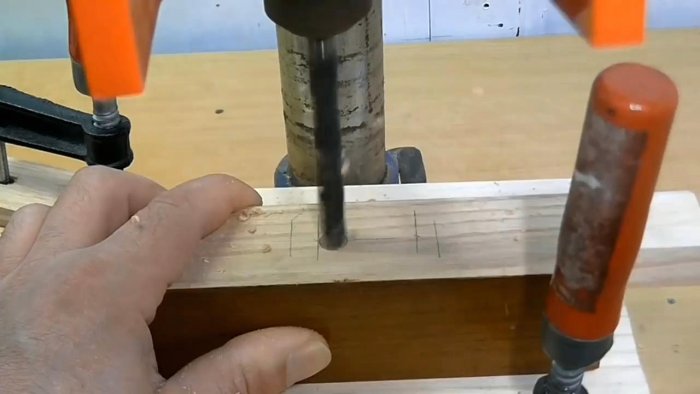

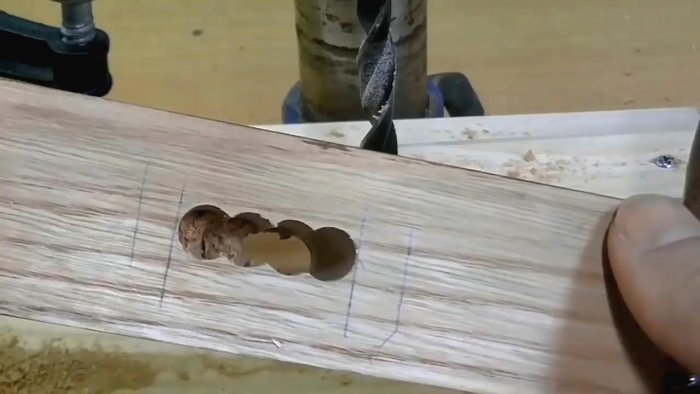

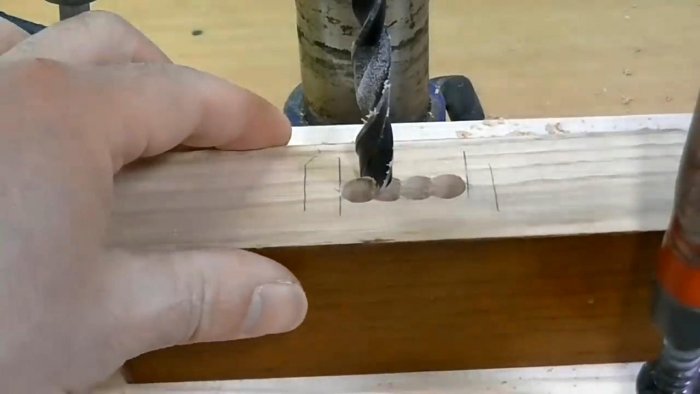

В зависимости от ширины шипа, на станок одеваем сверло нужного диаметра 8/10/12 мм, не меньше. Сверлить начинаем от границ, оставляя между отверстиями небольшие перемычки.
Изготовление гнезда под шип при помощи сверлильного станка

Изготовление гнезда под шип при помощи сверлильного станка

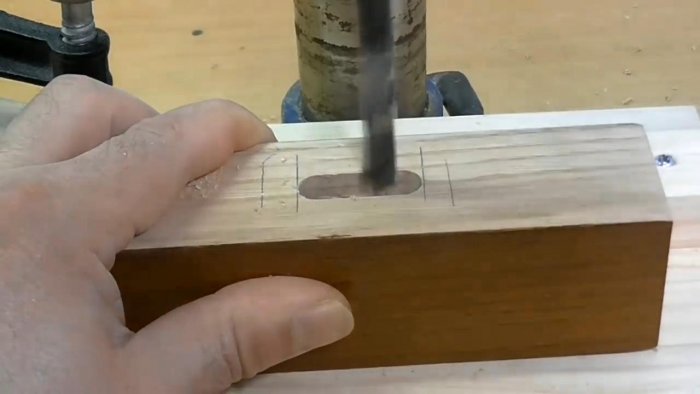

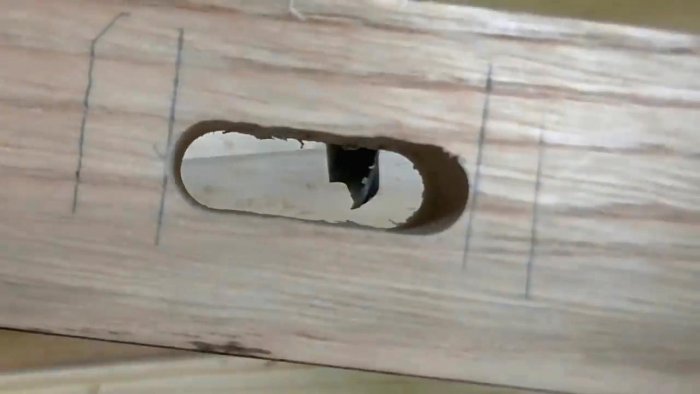

Сразу все просверлить не получится. В начале углубляемся на 1-2 см, после изготовления отверстий вводим сверло еще на пару сантиметров вглубь, захватывая и перемычки.
Изготовление гнезда под шип при помощи сверлильного станка

Изготовление гнезда под шип при помощи сверлильного станка

Изготовление гнезда под шип при помощи сверлильного станка

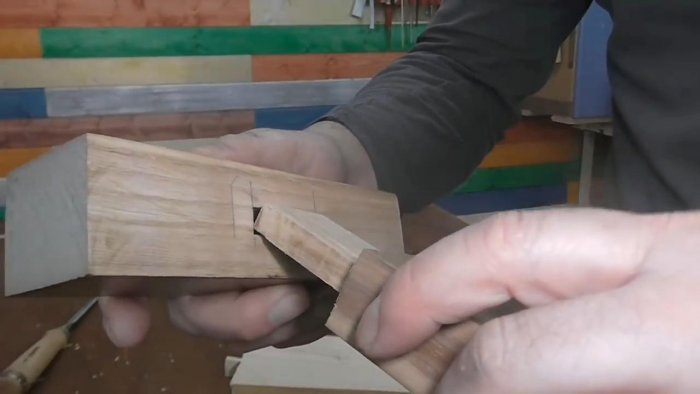

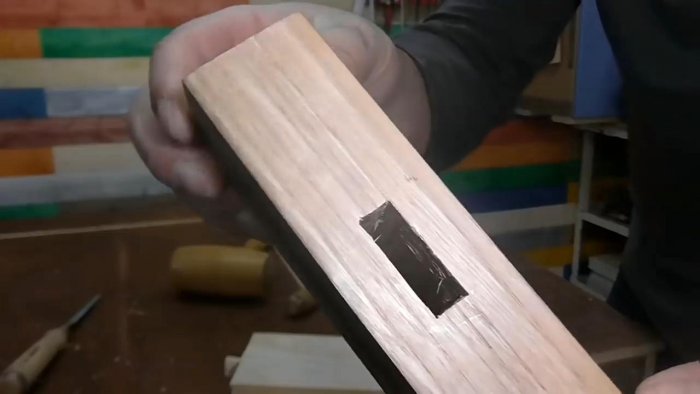

Проделываем эти действия до нужного размера и до достижения отмеченной глубины. Проверяем помещается ли шип в гнездо. Если гнездо слишком большое, то закрепить в нем шип не получится.

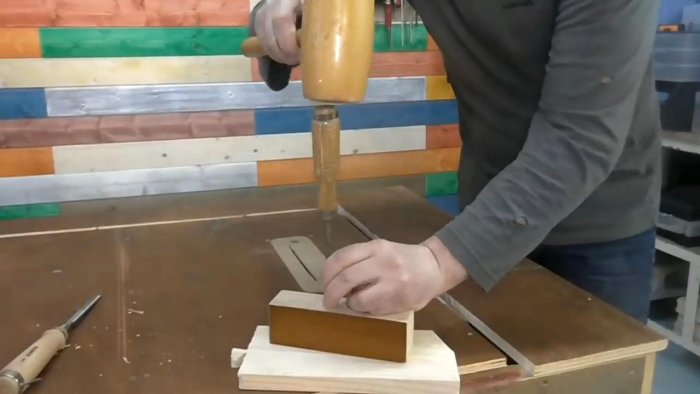

В нашем случае отверстие необходимо доделать при помощи заточки или специального инструмента для резки по дереву - стамески. Мы убираем углы и выступы и повторно помещаем шип. На этот раз отверстие получилось нужного размера и брусья соединены между собой перпендикулярно.
Изготовление гнезда под шип при помощи сверлильного станка

Изготовление гнезда под шип при помощи сверлильного станка

Изготовление гнезда под шип при помощи сверлильного станка

Изготовление гнезда под шип при помощи сверлильного станка

Преимущества такого метода:


  • Можно взять дерево любой породы и прочности: сосна, береза, дуб и т.д.
  • Благодаря вертикальному расположению глубина и угол гнезда регулируются без проблем.
  • Можно работать как с мелкими, так и с большими видами изделий из дерева.

Единственное неудобство метода- сложность следования границам будущего гнезда. Для этого необходимо отметить карандашом участок меньший, чем требуется в итоге.
