» » Скраб бот - робот уборщик

В рамках своих усилий, чтобы сделать нашу жизнь проще через роботов, я сделал недорогой бот для чистки. Этот современный робот-уборщик велик на полировку полов и блестящих стеклянных столов (при условии, что вы нанесете мыльный раствор). Если Вам не терпится увидеть робота в работе, то - видео в конце статьи.

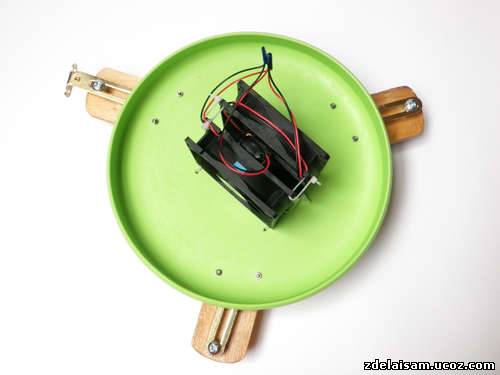

Вид сверху:

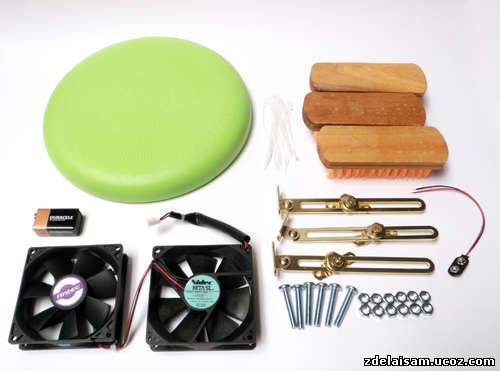

Что нам понадобится:

(X1) тарелка Фрисби, или другая пластиковая тарелочка
(X3) Поломоечные щетки небольших размеров
(X3) Регулировочное крепление
(X2) вентиляторы от компьютера (одного и того же размера)
(X1) 9V разъем батареи
(X1) батарея 9V
(X6) 1-1/2 "болты
(X18) гайки 1-1/2 "болты
(X6) 1 / 2 "болты и гайки

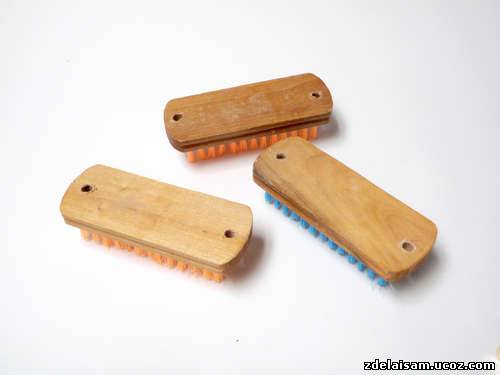

Просверлите отверстия на концах щеток как показано на рисунках.


Прикрутите регулировочное крепление как показано на рисунках

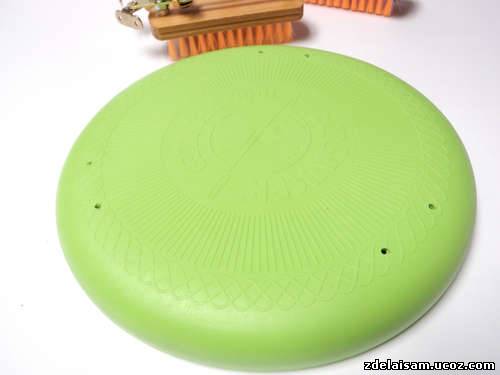

Дальше сделаем отверстия в тарелке для крепления щеток

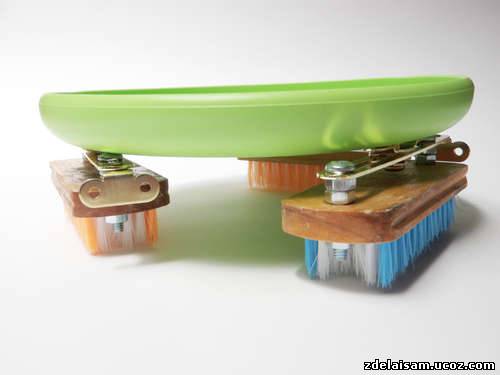

Прикрепляем крепления щеток к тарелке. Установите ползунки креплений в среднее положение.

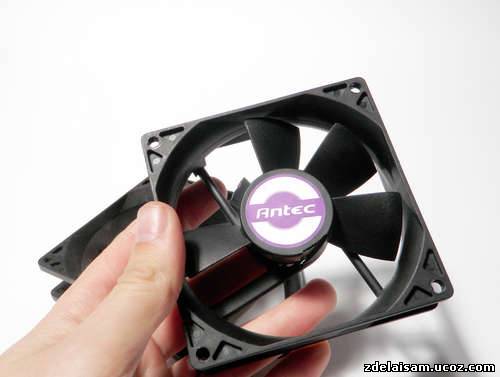

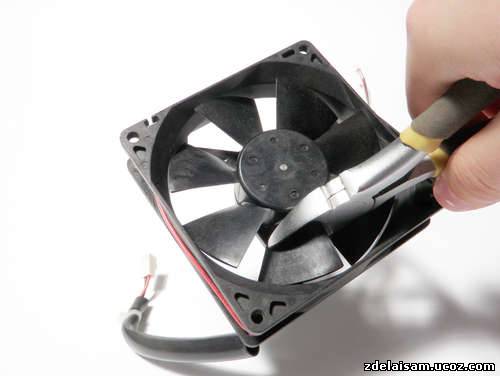

Далее делаем вибрационный двигатель: для этого берем первый кулер и отламываем у него три лопасти - как показано на рисунке.

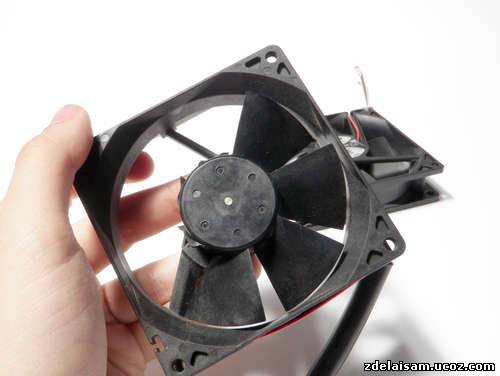

Потом берем второй кулер и тоже отламываем у него три лопасти, но уже в другой последовательности. Смотрите рисунок!

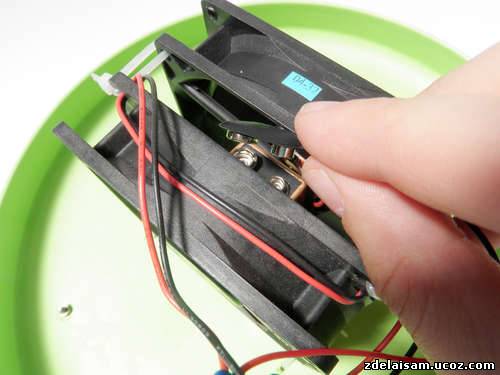

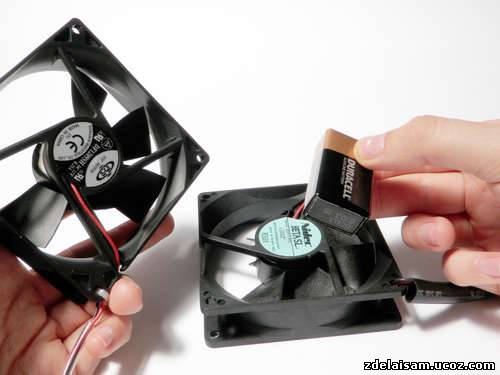

Берем нашу батарейку и обжимаем её кулерами. Обратите внимание - кулеры направлены на батарейку, т.е. "лицом" к батарейке !

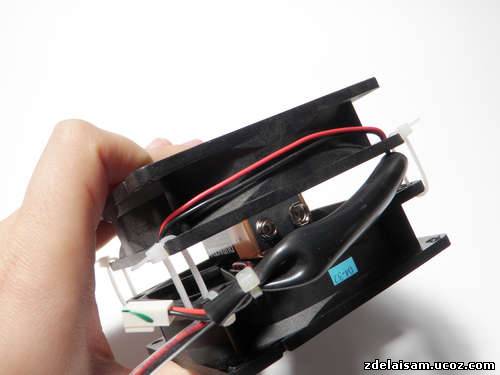

Закрепляем само защелкивающимися хомутиками.

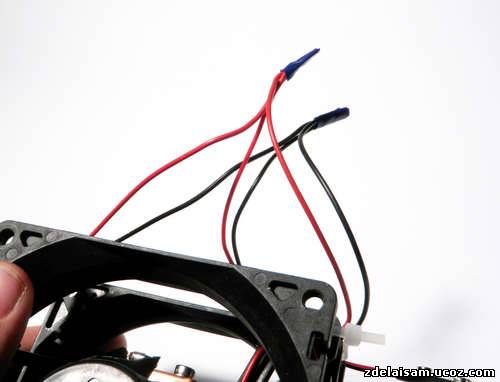

Кулера соединяем параллельно друг другу, + к + .

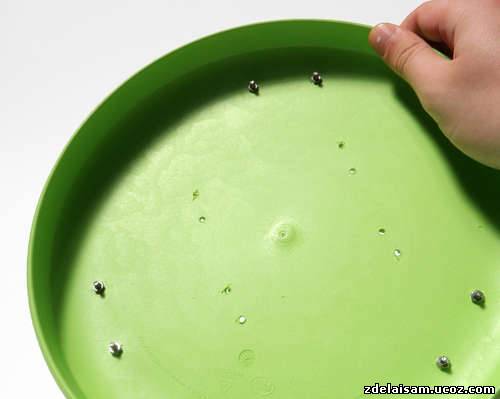

Сверлим отверстия в тарелке для нашего вибромотора.

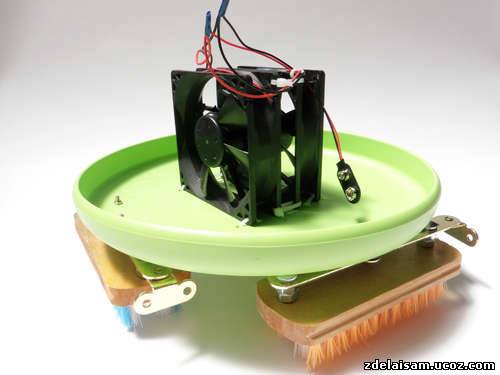

Прикрепляем его.


Накидываем клеммы и - ВУАЛЯ !


Регулировочными креплениями добейтесь устойчивого кручения робота, без уходов в стороны.

Робот в действии:


Пусть мир станет чище! УДАЧИ !
