» » Из веб-камеры... детектор ? ... ПВН ?

Качество и количество поддельных банкнот растет и распознать подделку визуально или с помощью ультрафиолетового детектора все сложнее. В банках и крупных магазинах уже полностью перешли на проверку дензнаков ИК-детекторами. Для небольших магазинов этот путь во-первых достаточно дорогостоящий (минимум 7000 руб.), а во-вторых например у нас детектор просто физически некуда поставить.
Ну, приступим. Для начала на нужна собственно веб камера.


Я купил самую простенькую с разрешением где-то 640х480, это не важно, подойдёт любая другая.

Нам необходимо вытащить из неё инфракрасный фильтр(ИК фильтр), чтобы наша камера могла видеть инфракрасный свет.

Эти фильтры стоят практически во всех камера.

Берём камеру, вверху будет небольшая выемка - поддеваем её чем-нибудь острым и снимаем верхнюю кожуру. Это так же освободит нам доступ к другим защёлкам, которые держат две половинки камеры.


Сбоку камеры есть маленькая резиновая заглушка - её надо отковырять острым предметом (стоматологи знают, о чём я :-))


Там, в глубине, узкоглазые китайцы запрятали маленький винтик - отворачиваем его крестовой часовой отвёрткой. Отворачивается он с трудом, во многом потому, что кто-то не поленился сделать целую шахту и упрятать туда этот крошечный винтик.


Как только вы отвинтите этот винт, камеру можно будет вскрыть для дальнейших экспериментов.

Теперь, аккуратно и не прикладывая чрезмерной физической силы, вставляем в паз что-то острое и раскрываем две половинки камеры. Паз будет в верхней части камеры:


Напоминаю, после всех наших экспериментов камера останется жива и будет продолжать успешно работать. Вскрыв её, можно включить и посмотреть - всё должно работать нормально.


Да, внутри немного проводов, один чахлый светодиодик и копеечная матрица. На рисунке камера в полуразобраном виде и включена, работает отлично.

Аккуратно подаём на себя чёрную головку с оптикой камеры - её нужно осторожно вынуть вместе с платой из паза, в котором она вращается. Вынимать нужно не совсем, а только из пазов.


Всё, теперь откручиваем головку с оптикой до тех пор, пока она не отвалится от платы. После этого, заглянув в камеру, вы должны увидеть матрицу.


Очень желательно не трогать её ничем и вообще отложить камеру в сторону так, чтобы на матрицу ничего не попало.

Вот тут есть тонкий момент. Дело в том, что ИК-фильтр вставлен внутрь головки с оптикой и сверху наплавлен тонкий кантик, который нужно удалить. Делать это нужно решительно, не забывая о том, что ИК-фильтр стеклянный и его можно легко сломать. На рисунке показаны три стрелки, указывающие на секции пластикового кантика, который нужно аккуратно срезать


После этого вы сразу услышите скрип стекляшки - это значит, что вы корябаете остриём по ИК-фильтру. Мы почти у цели, теперь нужно уменьшить усилия и осторожно выковырять ИК-фильтр из его пластиковых объятий.


После того, как мы удалили ИК-фильтр, собираем всё обратно. Включаем камеру и смотрим - всё должно работать, но изображение будет несколько с немного странными цветами. Это нормально. Вот природа в инфракрасном виде:


Вобщем, чувствительность камеры резко повысится и яркий свет её будет слепить, но за то в темноте она будет даже по чувствительней глаза!

Всё готово !

Теперь направляем на банкноту.

Вот как это выглядит на экране .

100 рублей


1000 рублей (менее контрастно чем на 100 руб. но все понятно)


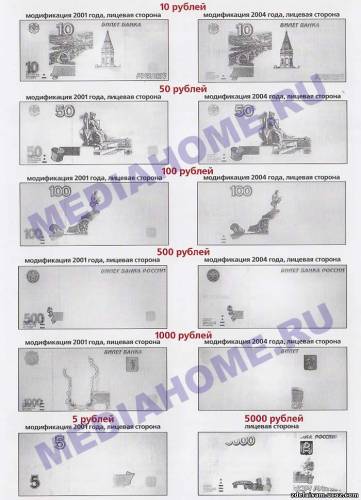

Общее:
(нажмите для увеличения)


Важное замечание: На работу камеры очень влияет освещение  - если только трубки "дневного" света то картинка будет не очень контрастная (см.фото)- холодный свет, много синего мало инфракрасного. Гораздо лучшее изображение при освещении обычными лампами накаливания. (Идеальная картинка получается при освещении денег пламенем зажигалки! :)


Теперь мы будем делать из нашей камеры так называемый прибор ночного видения.
Самое главное - после демонтажа ИК-фильтра чувствительной вашей веб-камеры должна сильно возрасти, что очень пригодится при съёмке в условиях плохой освещённости. Больше света - выше "сигналшум" изображения, то есть качество изображения лучше. Так что лучше хорошее чёрное-белое изображение, чем сильно зашумлённое цветное.


Большая чувствительность и способность видеть в темноте очень пригодятся, если нужно сделать небольшую охранную камеру.

Нам необходимо сделать ИК подсветку для камеры, чтобы она видела в полной темноте. Я взял пару ик диодов, а именно выпаял их из старого пульта от видео магнитофона. Включил их последовательно плюс через резистор 100 Ом. и запитал их от той же камеры. на usb 5 вольт подается.



Вот что получилось. Страшноватая, это потому что без корпуса.


с включеными диодами:


На фото камера снимает сама себя и поэтому отчетливо виден свет ик диодов, простому человеческому глазу свет этих диодов не виден !

Видит в полной темноте на расстоянии 3 метров. Конечно 2-х диодов маловато, надо как минимум 6, но у меня больше не было.

При использовании около 10 - 15 диодов камера будет способна видеть метров на 15.

Моя клава в полной темноте.

Вообще, в инфракрасном свете некоторые предметы становятся необычными: футболка с полосками становится белой, некоторые вещи прозрачными к примеру как кока-кола на рисунке:


Она прозрачная, как вода. Это объясняется тем, что инфракрасный свет проходит через некоторые предметы, а видимый свет - нет. Ну про бумажные деньги в ик свете мы уже говорили . . .

Короче, при наличии фантазии и смекалки из веб-камеры можно много чего сделать. И вообще полезно иметь это в ввиду - мало ли какие инженерные задачи придётся решать...
