» » » Радиожучок на 400 метров
Сегодня в интернете можно встретить множество схем радиопередатчиков. В течении многих месяцев были повторены почти половина из них, но ни одна схема не показывала нужные параметры. Встречались дальнобойные схемы, но стабильность оставляла желать лучшего. Стабильные схемы в свою очередь имели дальность действия не более 100 метров. В итоге было решено собрать свою схему.

Радиожучок на 400 метров

Радиожучок на 400 метров

Радиожучок на 400 метров


В течении нескольких дней после тщательного подбора радиодеталей была создана схема совершенно нового радио жука. Благодаря примененному усилителю высокой частоты ( УВЧ) удалось повысить дальность действия устройства до 400 метров. Испытания делал с приемником мобильного телефона нокия н95, снижение или повышение частоты наблюдается, но всего на 0,5 фм! Мощность радиожучка порядка пол ватта, были также проведены испытания с двойным УВЧ, дальность действия перешла за километр, в цепи антенны свободно загорел светодиод. Также было замечено глушение нескольких телеканалов на дистанции 50 метров от телевизора. Хочу заметить , что телеканалы ложились полностью, один только синий экран! Вернемся к нашему радиопередатчику.

Радиожучок на 400 метров

Радиожучок на 400 метров

Радиожучок на 400 метров

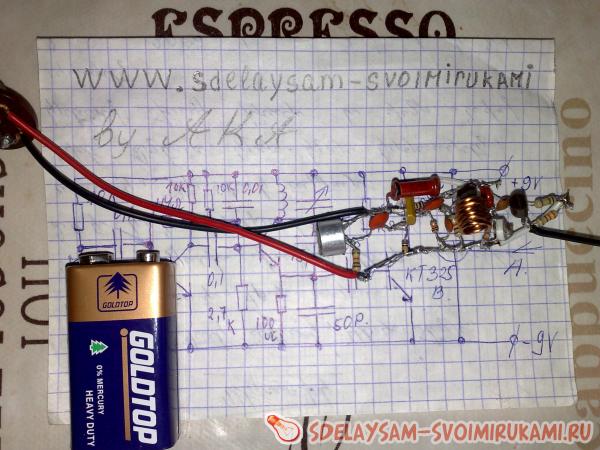

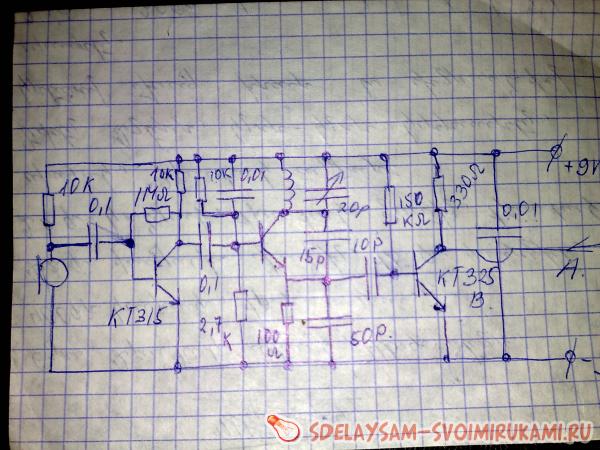

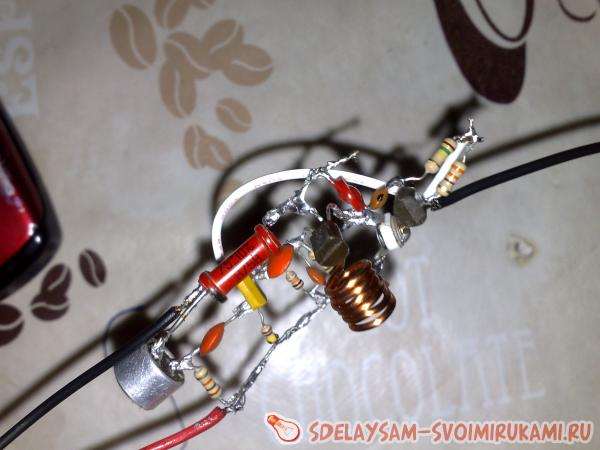

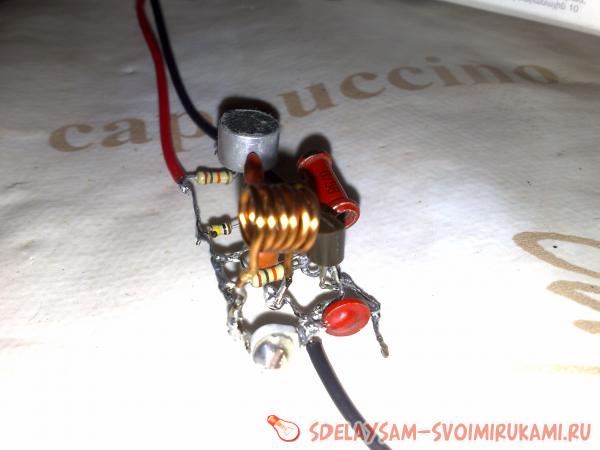

В передатчике и усилителе высокой частоты были применены свч транзисторы типа кт325в, граничная частота этих транзисторов свыше 1 гигагерца ( 1000 мегагерц ). Микрофон взял электронный, от китайского магнитофона, подберите микрофон с большой чувствительностью. На фотографиях макет жука, позже она будет переведена на плату, но в смд исполнении. Контур содержит 6 витков провода с диаметром 1,2 мм, намотан на оправе с диаметром 8 мм. Для настройки жука советую использовать простейший стрелочный вч детектор. С таким детектором можно настроить любой жучок за 5 минут.

Радиожучок на 400 метров

Радиожучок на 400 метров

Радиожучок на 400 метров


Переменным конденсатором можно настроить передатчик на любую нужную частоту в пределе фм. При желании можно увеличить количество витков контура до 9 - и, тогда передатчик будет работать в диапазоне ам. Мой жук поймал на частоту 95 мегагерц, хотя жук отлично передавал сигнал в полосе 94 - 96 мегагерц ( фм ). Удобно использовать китайские приемники, или же приемник мобильного телефона. В отличии от других жуков, этот отлично ловится на цифровую технику. Дальнобойность как уже было сказано - 400 метров << честных >>.

Радиожучок на 400 метров

Радиожучок на 400 метров

Радиожучок на 400 метров


Эта дальность была получена при прямой видимости в городе. Чувствительность микрофона порядка 4 - 5 метров, передатчик свободно охватывает одну комнату, даже шепот слышен. Антенна кусок провода с длиной 40 см, питание крона с напряжением 9 вольт.
Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (22)
alex
#1 alex Гости 31 марта 2012 21:08
0
транзистор посредине схемы какой индекс имеет?
feelloff
#2 feelloff Гости 1 апреля 2012 10:51
3
alex, это значения не имеет.
alex
#3 alex Гости 11 апреля 2012 14:03
0
и ещё один вопрос чтозначит100Л,330Л?
АКА
#4 АКА Гости 20 мая 2012 23:10
0
КТ 325 в или любые вч или свч с граничной частотой выше 900 мегагерц
Macsavko
#5 Macsavko Гости 13 июля 2012 00:08
0
Собрал жука по этой схеме. Греется транз в генераторе. Так должно быть?
Macsavko
#6 Macsavko Гости 13 июля 2012 00:13
2
Транзисторы использовал КТ315 и КТ325Б вместо В - не нашел в городе.
Macsavko
#7 Macsavko Гости 13 июля 2012 18:46
0
У меня ловит метров 10. В чем причина?
bob
#8 bob Гости 17 сентября 2012 10:54
1
выложи схему с двойным УВЧ, дальность действия которого перешла за километр
bob
#9 bob Гости 17 сентября 2012 10:58
0
транзистор во втором каскаде какой марки . тоже 325?
bob
#10 bob Гости 17 сентября 2012 15:23
0
ваще не ловит идет треск в приемнике
angry
bob
#11 bob Гости 17 сентября 2012 15:42
0
у тебя на одном фото 2 каскада на другом уже 3 каскада ...ты хоть подпиши какой рабочий и на какую силу сигнала они собраны .фоток полно разобрать невозможно и выложи наконец то список деталей
yaro17
#12 yaro17 Гости 21 января 2013 15:34
2
а можна купить такую штуку у автора
Сергей
#13 Сергей Гости 22 апреля 2013 19:25
0
Ну а что с деталями..какие нужно..фото все разные..ничего не понятно?
giin
#14 giin Гости 1 мая 2013 02:03
0
вы чё ведётесь на эту байду..)))) "мощьность полватта"... ))) где вы видели чтоб с кроны можно было выдавить таку мощу, даже по детским расчётам ей не хватит тока... генер с одним транзюком уселка тянет ну максимум на 50 мвт выхода. ХАЛЯВЫ НЕ БЫВАЕТ! за всё надо платить, или сложностью сборки или мощьностью питания. вот так то...
Егор
#15 Егор Гости 14 ноября 2013 19:42
0
Можешь написать обозначение каждого элемента на схеме а то я чего то не разобрался а штука прикольная
андрей
#16 андрей Гости 24 июля 2014 21:16
0
монтаж напоминает детей в песочнице.
действительно , чтоб тянуло на 400м надо мощный вч или свч транзистор, а тот который в схеме слабомощный транзистор.
Михаил
#17 Михаил Гости 21 октября 2014 00:19
0
Ахах, я 2222а транзистор и s9014, и все поехало, правда как написал Андрей, на 400 метров не катит, но 30-50 метров ловит))
Денис
#18 Денис Гости 9 марта 2015 14:22
1
Помоему проще купить за сотку ущербный телефон, воткнуть чувствительный микрофон, ненужную симку и настроить на автоответ. Тариф супер мтс и вот вам бесплатный жучек работающий на любые расстояния))
фёдор
#19 фёдор Гости 26 апреля 2015 23:25
0
Цитата: giin
вы чё ведётесь на эту байду..)))) "мощьность полватта"... ))) где вы видели чтоб с кроны можно было выдавить таку мощу, даже по детским расчётам ей не хватит тока... генер с одним транзюком уселка тянет ну максимум на 50 мвт выхода. ХАЛЯВЫ НЕ БЫВАЕТ! за всё надо платить, или сложностью сборки или мощьностью питания. вот так то...

собрал по другому радиус 5км првда дранзистор греется диапозон 430Мгц
сергей
#20 сергей Гости 22 июля 2015 16:43
1
схема рабочая, у меня все вышло с первого раза. радиус пробовал 200м работает четко, спасибо за схему. кстати стоимость всех деталей мне вышла около25 грн
Алекс
#21 Алекс Гости 15 апреля 2016 16:53
0
Так то для одаренных, КТ325 имеет круглую форму, металлический корпус. Походу автор разводит народ
Zett_Роман
#22 Zett_Роман Гости 17 июля 2016 18:13
0
а использовать литиевые или соленые кроны?
