» » » Радиомикрофон - радиожучок
Это пожалуй самая популярная простая и распространенная схема радиожучка или радиомикрофона. Минимум деталей и минимум времени требуется для построения этой малютки. Благодаря использования микрофона от китайских изделий чувствительность данного устройства весьма велика. Данный жучек не прихотлив в изготовлении, не требователен к источнику питания. Конечно на ряду с очевидными достоинствами у данной схемы есть и недостатки, основной из них, на мой взгляд, является большой уход частоты при изменении питания, но при питании данного радиомикрофона от батареек этот параметр не критичен.


Работает это радиожучек по схеме емкостной трехтонки. Колебательный контур настроен на частоту 90 МГц. Но с легкостью можно выбрать любую частоту из промежутка 30 – 120 МГц.

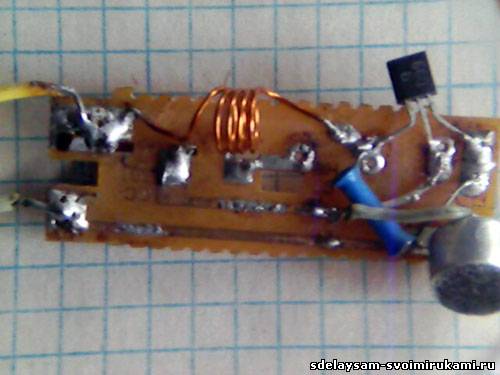

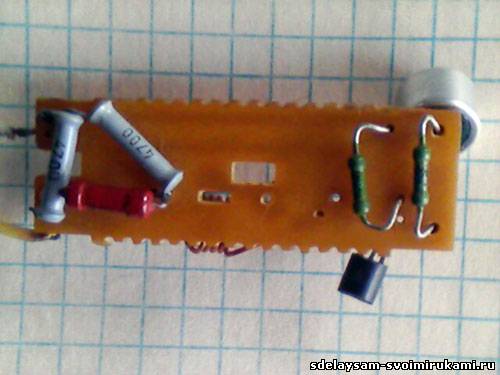

Транзистор КТ660Б. Катушка- оправа диаметром 7мм , остальное смотри на фото.
Транзистор может быть любой, даже низкочастотный.

При исправных деталях жучек начинает работать сразу. Требуется только подобрать желаемую частоту.


Определить работу жучка без приемника очень просто. Для этого нужно замерить потребляемый ток, а потом закоротить колебательный контур, если потребляемый ток изменился, значит устройство работает.

Антенна подключается к коллектору транзистора, это пожжет быть кусок проволоки длиной до метра. Лучше подключать антенну через конденсатор 10 – 15 пФ.

Забыл нарисовать, питание подключается к конденсатору С1 верхний вывод по схеме плюс. Питание 1,5    - 15 вольт.
Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Кликните на изображение чтобы обновить код, если он неразборчив
Комментарии (19)
purgen2013
#1 purgen2013 Гости 4 января 2012 23:27
0
applause Уоу круто, побольше бы такого материала выкладывалось)))
NOTFRONT
#2 NOTFRONT Гости 5 января 2012 11:36
0
Уоу круто, побольше бы такого материала ПРИСЫЛАЛИ.
wefl
#3 wefl Гости 6 января 2012 14:45
0
какой из этих транзисторов лучше поставить
кт315
кт361б
кт837а
кт3102
NOTFRONT
#4 NOTFRONT Гости 6 января 2012 15:02
0
любой пойдет, сам подбери и выясни какой лучше! cool
кот
#5 кот Гости 19 февраля 2012 23:39
0
вопрос, какая дальность передачи? И сможет ли принимать сигнал fm приемник?
dima1996ru.dima
#6 dima1996ru.dima Гости 26 февраля 2012 16:40
0
а на что принимать
Volf
#7 Volf Гости 3 марта 2012 18:28
1
Принимать можно на обычный ам-fm приемник в диапазоне 63-78 или 88-108 Мгц, в зависимости от настройки передатчика. Частоту грубо задают подбором С3, а тонко - раздвиганием/сдвиганием витков катушки.

Если не полениться и добавить втроую катушку, как показано на рис., то вы будете избавлены от ухода частоты при приближении к передатчику или при касании передатчика.
Volf
#8 Volf Гости 3 марта 2012 18:43
0
Цитата: wefl
какой из этих транзисторов лучше поставить
кт315
кт361б
кт837а
кт3102


Можно ставить любые из этих транзисторов. Только для КТ361 нужно изменить полярность питания, а для 837-го увеличить ток базового делителя, например, R1-15k, R2-4,7k. 315 и 3102 - без изменений. Просто мощность поменьше выйдет.
Слава
#9 Слава Гости 29 марта 2012 16:26
0
а подойдет ли для этой схемы транзистор s8050
SADАT
#10 SADАT Гости 8 января 2013 03:49
0
А транзистор s9018 подойдет?
Артём 111
#11 Артём 111 Гости 13 января 2013 19:34
0
с какими транзисторами может работать схема?
Артём 111
#12 Артём 111 Гости 31 января 2013 18:00
0
можете выложить список деталей
подскажите где их можно достать ? ? ?
recourse
coma34
#13 coma34 Гости 25 апреля 2013 14:39
0
Зачем вам список деталей если все указано на схеме; сколько резисторов,сколько транзисторов,какой они мощности и т.д. А достать их можно в любом магазине с радио деталями или на рынке,обычно деды их продают.. Ну или же, выкрутите,отпаивайте их с плат от разных приборов..)
Максим
#14 Максим Гости 25 сентября 2013 19:06
0
Прикольно bully а главное безопасно!
артем
#15 артем Гости 10 октября 2014 20:31
0
а транзистор кт 368 подойдет?? и С3 там настроечный??
Анатолій
#16 Анатолій Гости 23 октября 2014 20:25
0
можно вопрос а транзистор кт908а можно припаять?
wassat
Ивашка
#17 Ивашка Гости 4 декабря 2014 17:02
0
Кт814в подойдёт?
боб
#18 боб Гости 24 февраля 2015 15:57
0
Подскажите какой номинал у конденсаторов
Костя
#19 Костя Гости 11 апреля 2015 11:42
0
Странный у Вас колеб. контур, где кондер в LC контуре?
Дорожками на плате не вижу, если посчитать то параллельно катушке нужно
1 ----------------------------------------------------------------------------
Расчет катушек
Однослойная катушка виток к витку
Диаметр каркаса D: 5 мм.
Диаметр провода d: 0.5 мм.
Длина намотки l: 5 мм.
Число витков катушки: 4
Индуктивность катушки: 0.065 мкГн
2 ----------------------------------------------------------------------------
Известны индуктивность и частота
Индуктивность: 0.06475 мкГн
Частота контура: 90 кГц

Емкость контура: 48296479.166 пФ
3 ----------------------------------------------------------------------------
Известны индуктивность и частота
Индуктивность: 0.06475 мкГн
Частота контура: 90000 кГц

Емкость контура: 48.296 пФ

кондер 48 пФ. (последовательно 120 и 80 пФ)
4700с базы перекинуть на плюс схемы (не указанно на схеме питание, + сверху - снизу)
