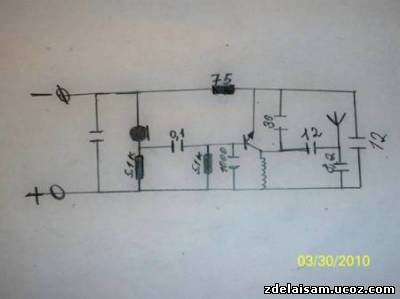

Предлагаю схему простейшего радиомикрофона с дальностью до 30 метров. Сигнал можно принимать на радиоприёмник (сотового телефона, плеера либо на обычный и.т.д) Если всё собрано правильно работает без настроек.

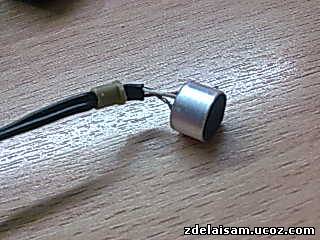

В схеме используется всего один транзистор серии кт315 (в магазине стоит не больше 5рублей) микрофон подойдет любой, я использовал XF-180. Он прилагался с плеером.

Катушка содержит 7 витков я использовал 0.45мм, после того как впаяете катушку желательно залить её клеем, чтобы не шевелились витки.
Длину антенны я думаю вы сами подберёте чем длиньше, тем дальше.
Для питания можно использовать крону.
Сама идея этого микрофона, что при приёме приёмник не шипит.


Приятного подслушивания.

Прокомментировать
Вконтакте Одноклассники facebook
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
Комментарии (25)
  1. mirex0123
    #1 mirex0123 Гости 7 августа 2010 21:15
    0
    скажите что за обозначения в схеме 36 12 8,2 0,1 и самое первое что ето там без обозначения! Таких конденсаторов не бывает!!!!!!
  2. NOTFRONT
    #2 NOTFRONT Гости 7 августа 2010 22:37
    0
    Обозначения все правильные !!! 36 12 8,2 - это конденсаторы с ёмкостью в ПИКОФАРАДАХ!, А 0,1 - Это в МИКРОФАРАДАХ!
  3. mirex0123
    #3 mirex0123 Гости 7 августа 2010 23:12
    0
    а витки на какой стержнь наматывать нужно??
  4. mirex0123
    #4 mirex0123 Гости 7 августа 2010 23:12
    0
    а витки на какой стержнь наматывать нужно????????????????????????????????????????????????????????????????????????мммм
  5. NOTFRONT
    #5 NOTFRONT Гости 8 августа 2010 08:24
    0
    катушка - бескаркасная
  6. mirex0123
    #6 mirex0123 Гости 8 августа 2010 21:15
    0
    а точнее из какого материала?!?!? я вот разбирал старый блок питания с компа там есть катушки! вот там круглый стержень не знаю из чего он сделан! пойдет ли он?!?!?!?! и как точно определит толщину провода?
  7. [)еНиС
    #7 [)еНиС Гости 12 августа 2010 20:21
    0
    на стержень от обычной геливой ручки
  8. SVL
    #8 SVL Гости 26 октября 2010 22:20
    0
    полезная хрень
  9. Kiler
    #9 Kiler Гости 9 ноября 2010 11:21
    0
    А в каком диапазоне работает этот таракан? hello
  10. serdj95
    #10 serdj95 Гости 3 марта 2011 15:01
    0
    мне тоже интересно!?
  11. NOTFRONT
    #11 NOTFRONT Гости 3 марта 2011 18:34
    0
    88-110 Мгц, в зависимости от того как настроишь.
  12. serdj95
    #12 serdj95 Гости 3 марта 2011 18:42
    0
    Спасибо!
  13. Tyger
    #13 Tyger Гости 6 мая 2011 15:52
    0
    а что это там на схеме за обозначение 1000 это микрофарадах или пикофарадах и в начале тоже что это там без обозначения рядом с батареей. И ещё такой вопрос есть кондер на 160 вольт 0.1милифарадд можно ли им заменить кондер данный на схеме а если нет кондерав пикофарадах чем можно заменить их заранее спасибо.!! wink
  14. NOTFRONT
    #14 NOTFRONT Гости 6 мая 2011 16:29
    0
    1000 пикоФарад. На схеме нет батарейки! 1000 пкФ на 0,1 мкФ заменить нельзя.
  15. raar
    #15 raar Гости 20 мая 2011 18:46
    0
    что за конденсатор после выводов с батареи там номинал не указан а на фотке готового жучка
  16. NOTFRONT
    #16 NOTFRONT Гости 20 мая 2011 19:16
    0
    от 1000 пкФ до 1 мкФ.
  17. raar
    #17 raar Гости 20 мая 2011 19:28
    0
    без него схема работать не будет ? и можно на его место переменный поставить?
  18. raar
    #18 raar Гости 20 мая 2011 20:55
    0
    я поставил 0.1 мкф это примерно на какой частоте вещать будет ?
  19. NOTFRONT
    #19 NOTFRONT Гости 20 мая 2011 21:31
    0
    что за чушь ты несешь ?! Если в электронике не разбираешься, то лучше оставь это дело!
  20. Rybak27
    #20 Rybak27 Гости 27 мая 2011 14:46
    0
    Работать все будет. Ищите на FM диаппазоне свой сигнал.
  21. кот
    #21 кот Гости 19 февраля 2012 23:45
    0
    уважаемые. Извините но я немного не понял, там где слева на схеме вывод под плюс и минус, питание или нет? Если нет то что там? А если да то какое питание?

    [b]кот[/b] Для этого Вам необходимо научиться пользоваться глазами, другие вам не помогут....
  22. Артем
    #22 Артем Гости 18 августа 2013 20:36
    0
    А если я поставлю не 1000 а 4000 будет работать
  23. askar1107
    #23 askar1107 Гости 10 января 2014 19:29
    0
    чё за резистор сверху? какой номинал ?
  24. askar1107
    #24 askar1107 Гости 10 января 2014 19:30
    0
    слева ёмкость не указана
  25. xenon2707
    #25 xenon2707 Гости 17 мая 2015 21:45
    0
    Собрал на макетке из мусора со старого ТВ. Первый раз жучок делал. Через минут 20 смог поймать на частоте 108.
    Очень слабый сигнал у меня был, но всё же был)
